Detaljerad introduktion till Richge Technology SF6 Circuit Breaker

    Richge Technology fokuserar huvudsakligen på tillverkning av lågspänningsställverkstillbehör, högspänningsställverkskomponenter och serier med strömbrytare inomhus/utomhus. Följande ger en professionell introduktion till SF6-kretsbrytare som referens.

I. Grundläggande översikt av SF6 effektbrytare

    SF6 kretsbrytare är en högspänningsbrytare som använder svavelhexafluorid (SF6) gas som isolering och ljusbågssläckningsmedium, flitigt använt inom transmissions- och distributionsområdena för kraftsystem.

Kärnfunktioner:

• Utmärkt isoleringsprestanda: SF6-gasens isoleringsstyrka är 2,5-3 gånger högre än luft, vilket avsevärt kan minska utrustningens volym.

• Överlägsen ljusbågsläckningskapacitet: Hög bågpelarkonduktivitet, kort ljusbågstid (2-2,5 cykler) och stor brytkapacitet (upp till 80kA).

• Ingen brandrisk: SF6-gas är icke brandfarlig med hög säkerhet.

• Lång livslängd: Elektrisk livslängd kan nå mer än 25 år, med lång underhållscykel och minskad underhållsfrekvens.

II. Arbetsprincip och struktur

2.1 Arbetsprincip

Bågsläckningsmekanism:

1. Under öppning separeras de rörliga och statiska kontakterna för att generera en ljusbåge, vilket gör att SF6-gas sönderdelas till S-, F-atomer och positiva/negativa joner vid hög temperatur.

2. SF6-gasmolekyler fångar fria elektroner för att bilda negativa joner, vilket minskar ledningsförmågan hos bågkolonnen och accelererar bågsläckning.

3. Efter att ljusbågen har släckts återställer gasen sitt ursprungliga isoleringstillstånd.

Gascirkulation:Genom att använda tryckgastyp eller princip av självenergityp genereras gasflöde genom kolv- eller bågeenergi för att snabbt släcka bågen och återställa isoleringen.

2.2 Huvudstruktur

III. Typer och tekniska parametrar för SF6 effektbrytare tillverkade av Richge Technology

3.1 Huvudtyper

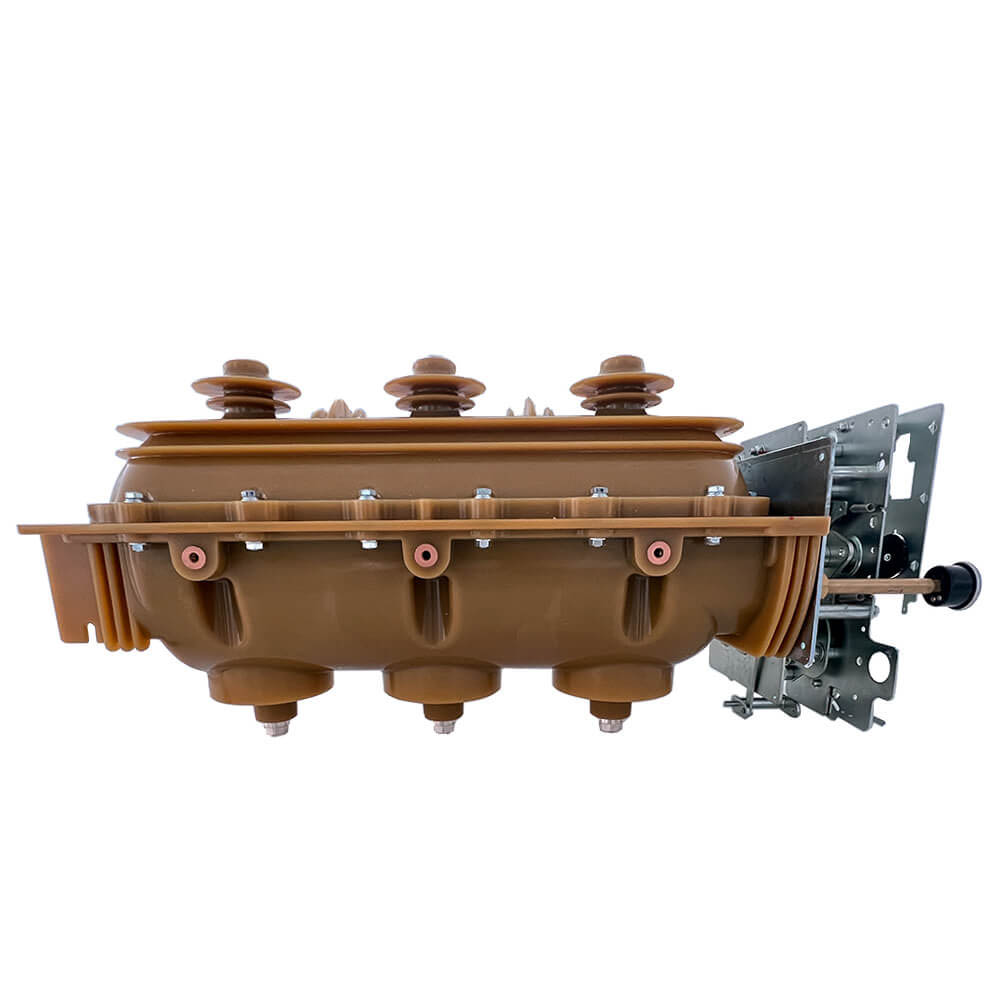

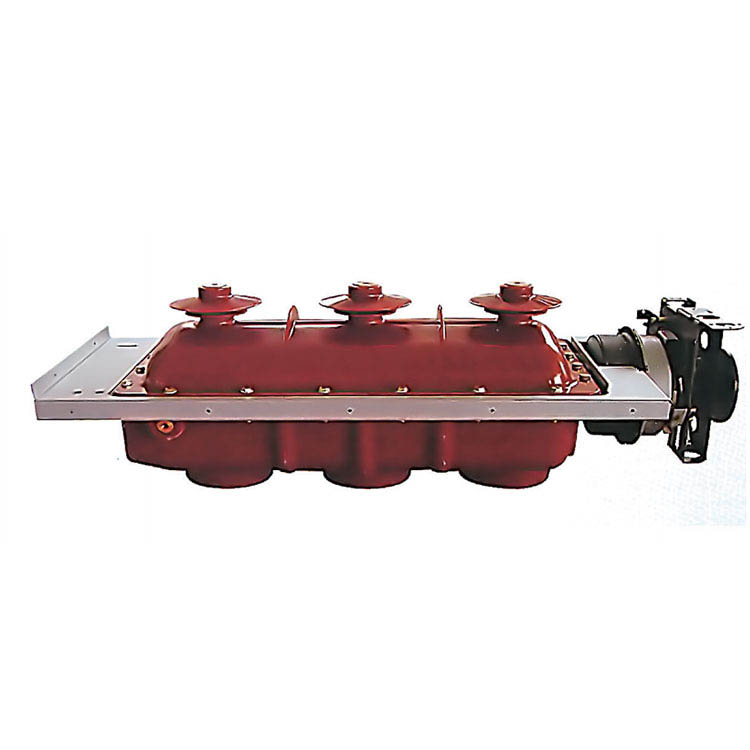

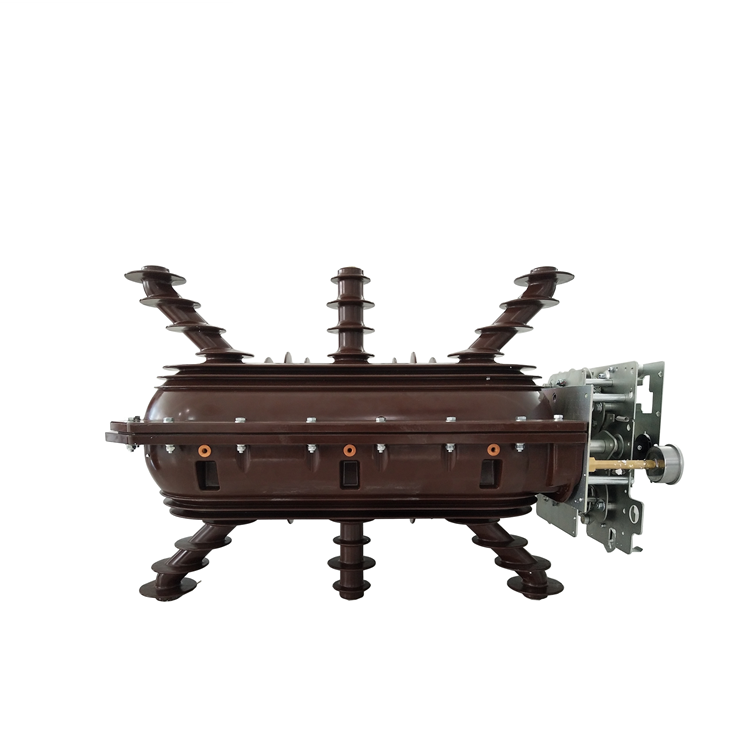

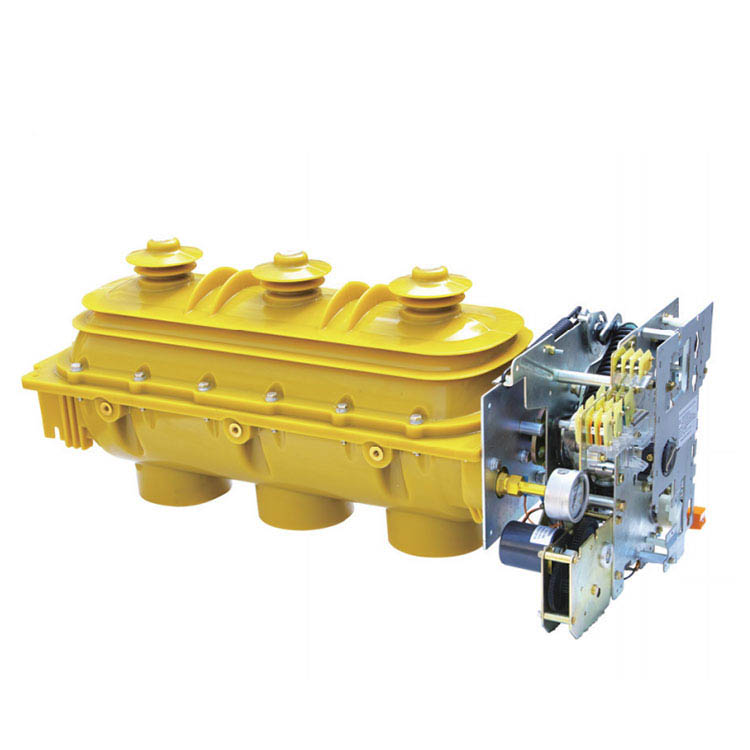

1. Klassificerad efter struktur:

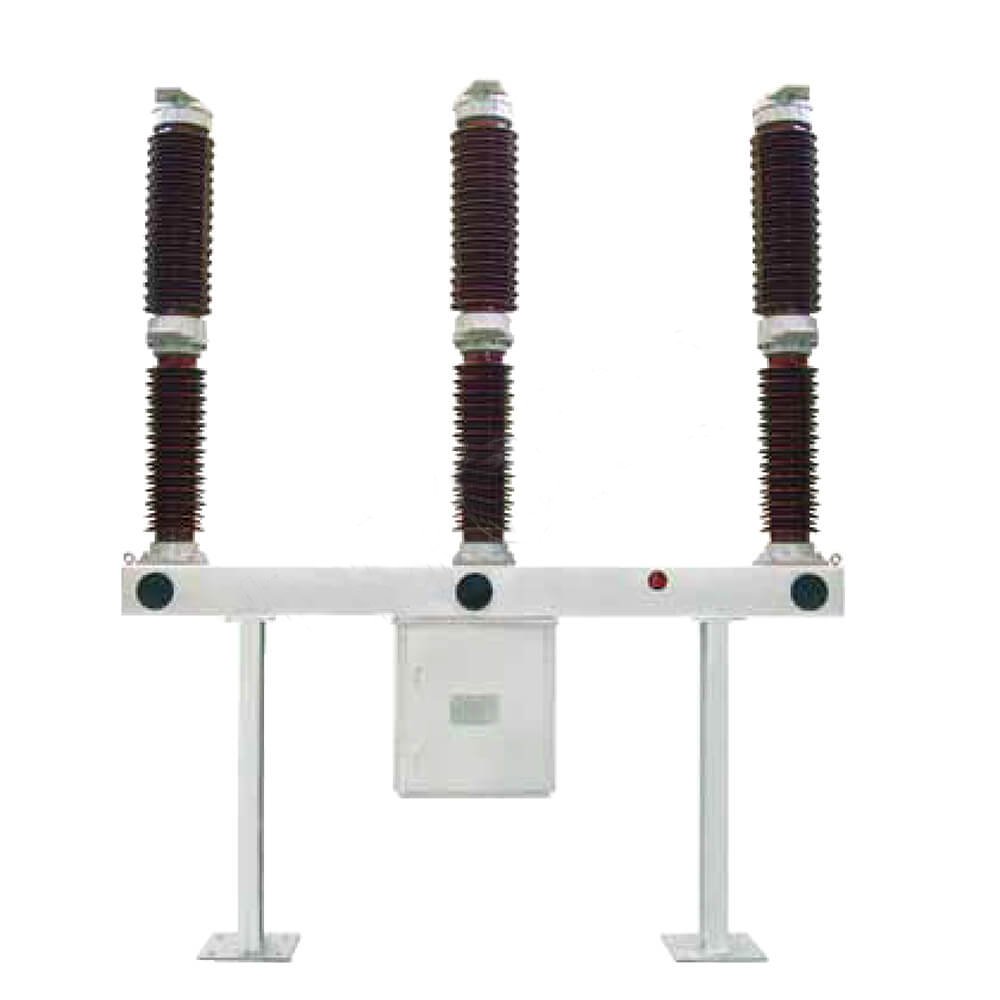

• Porslinskolonntyp: Trefasoberoende, stor volym, lämplig för utomhusplatser (som typ FA4-550)

• Tanktyp (golvtanktyp): Trefasig gemensam tank, kompakt struktur, bra seismisk prestanda, enkelt underhåll

• Strömbrytare i GIS kombinerad elutrustning: Integrerad med frånskiljare, jordbrytare etc. i ett tätat skal

2. Klassificerad enligt ljusbågssläckningsmetod:

• Enkeltryckstyp: Endast ett tryck inuti ljusbågssläckningskammaren, enkel struktur, allmänt använd

• Dubbeltryckstyp: Med hög- och lågtrycksluftkammare, bättre bågsläckningsprestanda men komplex struktur

3.2 Viktiga tekniska parametrar

IV. Fördelar och tillämpningsscenarier med SF6-kretsbrytare

4.1 Produktfördelar

1. Utmärkt brytprestanda: Kan snabbt släcka ljusbågar, genererar knappt hackande överspänning och skyddar utrustning och ledningar

2. Hög tillförlitlighet: Förseglad struktur minskar påverkan av yttre miljö, lämplig för olika hårda klimatförhållanden

3. Lågt ljud: Driftsljudet är mindre än 85dB, vilket förbättrar arbetsmiljön

4. Liten golvarea: Kompakt struktur, särskilt lämplig för stadstransformatorstationer och platser med begränsad utrymme

5. Hög intelligensnivå: Kan integrera övervakningssystem för att i realtid övervaka gasdensitet, temperatur och driftstatus

4.2 Applikationsscenarier

• Kraftöverföringssystem: Skydd och kontroll av 500kV och över ultrahögspänningsledningar

• Transformatorstation: Används som skyddsutrustning för huvudtransformatorer och samlingsskenor

• Industriellt elnät: Högspänningskraftdistribution för självförsörjande kraftverk i stora fabriker, gruvor m.m.

• Ny anslutning till energinätet: Skyddsutrustning för boosterstationer i vindkraftsparker och solcellsanläggningar

• Stadsnät: Kärnkomponenten i kompakta GIS-ställverk

V. Installations- och underhållspunkter

5.1 Installationskrav

1. Grundförberedelse:

• Nivåfel <1 mm/m för att säkerställa utrustningens stabilitet

• Perfekt jordningssystem, jordmotstånd <0,5Ω

2. Gasbehandling:

• Gasläckagedetektering före installation, årlig läckagehastighet bör vara <1‰

• Evakuera till under 133Pa och förvara i mer än 2 timmar, fyll sedan med kvalificerad SF6-gas efter att ha bekräftat att inget läckage

• Gaspåfyllningstrycket följer strikt produktmanualens krav, fel kontrolleras inom ±0,02 MPa

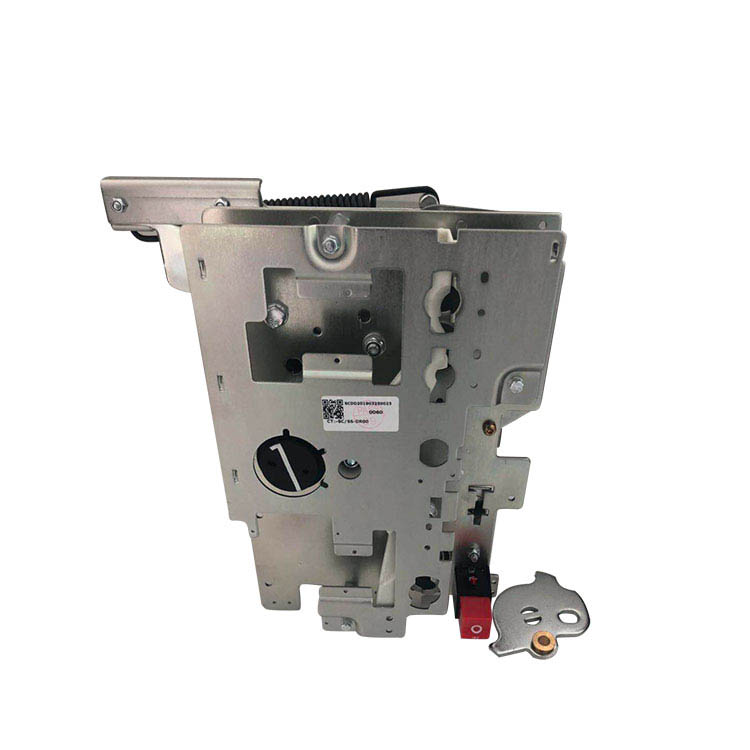

3. Mekanismjustering:

• Öppnings- och stängningstid och synkroniseringsjustering uppfyller tekniska krav

• Manövermekanismen är flexibel utan att fastna

• Hjälpomkopplare växlar exakt med normal signalåterkoppling

5.2 Underhållsmetoder

Regelbundna inspektionsartiklar:

Speciellt underhåll:

• Gaspåfyllning: När trycket sjunker till larmvärdet (vanligtvis 0,05 MPa lägre än märktrycket), fyll på gas i tid

• Gasbyte: Efter att ha brutit en allvarlig felström, kontrollera gaskvaliteten och byt ut vid behov

• Kalibrering av densitetsrelä: Genomför kalibrering vart 2-3 år

VI. Försiktighetsåtgärder och säkerhetsåtgärder

1. SF6-gasegenskaper:

• Ren SF6 är ogiftig, men ljusbågsnedbrytningsprodukter (som SO2, HF) är giftiga, så ventilation är nödvändig under underhåll

• Undvik gaskontakt med hud och andningsvägar, använd skyddsutrustning vid behov

2. Underhållssäkerhet:

• Måste först stänga av strömmen, kontrollera att ingen elektricitet och jorda före underhåll

• Minska trycket till noll övertryck innan SF6-gas släpps ut

• Tvångsventilation i mer än 15 minuter efter att utrustningen öppnats för att säkerställa att intern gas töms ut

3. Miljöskyddskrav:

• SF6 är en stark växthusgas (GWP-värde 23900), så utsläppen bör kontrolleras strikt

• Avfallsgas måste återvinnas och behandlas och får inte släppas ut direkt i atmosfären

VII. Sammanfattning

    Med sin utmärkta isolering och ljusbågssläckningsprestanda har SF6-strömbrytaren blivit det vanliga valet av högspänningsställverk i moderna kraftsystem, speciellt lämpliga för kraftöverföring och distributionsscenarier med stor kapacitet och högspänningsnivå.

Om Richge Technology:

• Företaget tillverkar huvudsakligen lågspänningsställverkstillbehör (såsom huvudkretskontakter, hjälpkretskontakter, manövermekanismer etc.), högspänningsställverkskomponenter (såsom isoleringsdelar, jordbrytare, förreglingsmekanismer etc.) och serier med strömbrytare inomhus/utomhus.

• För att lära dig mer om Richges kompletta produktlinje, rekommenderas det att besöka dess officiella webbplats (www.richgeswitchgear.com) eller kontakta dess försäljningsavdelning (WhatsAPP: +86 189 5893 8078)
