Definition and Functions

A Load Break Switch (LBS) is a key device in power systems designed to safely interrupt load currents, widely used in medium and low-voltage distribution scenarios. Its core function is to cut off load currents during circuit maintenance or faults, ensuring the safety of equipment and personnel. Unlike isolation switches, LBS can operate under load but cannot interrupt short-circuit currents; it must be used in conjunction with fuses for overcurrent protection.

Working Principle and Structure

Arc Extinguishing

Mechanism:Pneumatic arc extinguishing: High-velocity gas flow (e.g., dry air) generated by piston compression extinguishes the arc. The design of arc contacts reduces wear on main contacts, extending maintenance intervals.

SF₆ technology: Traditionally, sulfur hexafluoride (SF₆) was used as the arc-extinguishing medium. However, due to its high greenhouse effect, environmentally friendly products now use dry air as a substitute, with a leakage rate ≤ 0.01%, aligning with global carbon reduction trends.

Structural Composition:

It mainly includes moving/stationary contacts, arc contacts, a piston (for pneumatic types), an operating mechanism (manual/electric), and an arc-extinguishing chamber. Some models integrate an earthing switch and support remote control.

Types and Classifications

By arc-extinguishing medium:

Pneumatic (dry air): Environmentally friendly, used in systems of 12kV and below (e.g., ABB's Safe Air series).

SF₆-based: Traditional technology, still used in some high-voltage scenarios.

Vacuum-based: Suitable for frequent operation.

By installation type:

Outdoor type: High protection rating, adapted to harsh environments.

Indoor type: Used in substations or distribution cabinets.

By operation method:

Manual: Suitable for small-scale systems.

Electric/pneumatic: Support remote control, used in smart grids.

View as

Fk (R) N12-12D Inomhus lastbrytare Lastbrytare Isolator Isolator

FKN12-12D/630-20 inomhus AC högspänningslastbrytare är ett trefas högspänningsställverk med en märkspänning på 12KV och en märkfrekvens på 50HZ. Den används för omkoppling av lastström, sluten ström, tomgångstransformator och kabelladdningsström, från kombinerad kortslutningsström. Belastningsbrytaren utrustad med jordningsbrytaren kan motstå kortslutningsström.och används huvudsakligen i kraftdistributionsstationer och industriell elektrisk utrustning där trefas sluten krets eller bottenströmförsörjningssystem för kontroll och skydd.

Visa mer >> Skicka förfrågan >>

12kV treläges lastbrytare med rörlig passform för SF6 isolerat ställverk

Vi har åtagit oss att utveckla lastbrytare, högspänningsautomatik för utomhusbruk, vakuumbrytare för inomhusspänning som ligger närmare konsumenternas behov och ger konsumenterna bättre produkter. Vi tar alltid belöning av samhället som en välsignelse och tar välståndet och vitaliseringen av fosterlandet som vårt eget ansvar. Vårt företag tar vårt företagsrykte och personalkvalitet före företagsutveckling som vår utvecklingsgaranti. Vi insisterar på idén om vetenskap och teknik är den första produktiva kraften. Med vår tekniska kompetens, effektiva förvaltning och högkvalitativa produkter har vi vunnit beröm från våra kunder med våra kostnadseffektiva varor. LYL-12-serien, lämplig för trefas AC 50Hz, med en märkspänning på 12kV, Den har en robust design, utmärkt ljusbågssläckningsprestanda och tillförlitlig drift under tuffa nätförhållanden. LYL-12T lastbrytare uppfyller de relevanta kraven i GB3804-2004 "3,6kV~40,5kV högspänningsväxelströmbrytare" och GB16926-1997 "växelspänningslastbrytare-säkringskombinationsapparat". Huvudkrets: 630A-20kA (4s), 25kA (3s); Mekanisk livslängd: 5000 gånger; Jordningskrets: 20kA (2s); Mekanisk livslängd: 2000 gånger.

Visa mer >> Skicka förfrågan >>

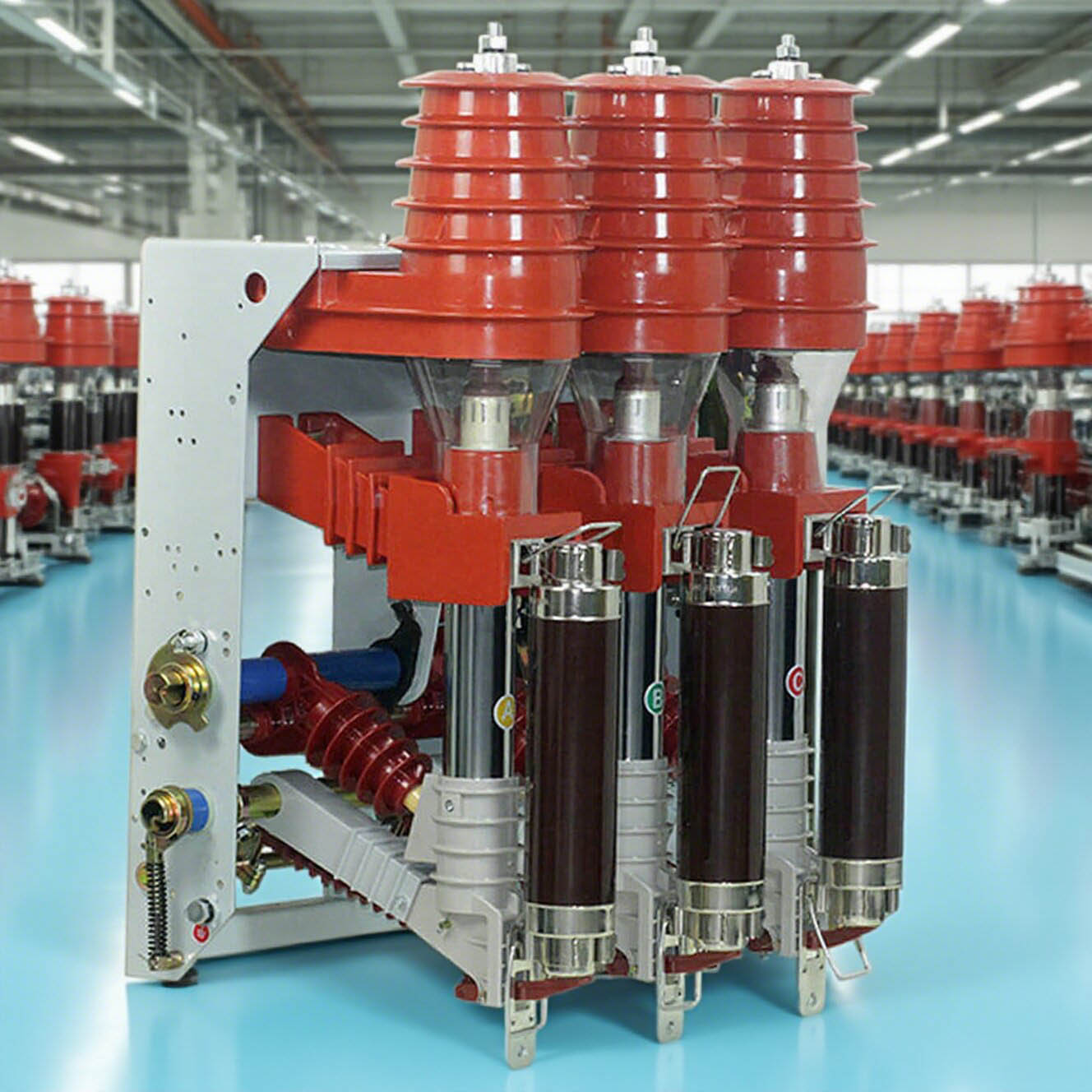

24kV inomhus högspänning luftbelastningsbrytare och säkringskombinationsapparat

Vi har åtagit oss att utveckla lastbrytare, högspänningsautomatik för utomhusbruk, vakuumbrytare för inomhusspänning som ligger närmare konsumenternas behov och ger konsumenterna bättre produkter. Vi tar alltid belöning av samhället som en välsignelse och tar välståndet och vitaliseringen av fosterlandet som vårt eget ansvar. Vårt företag tar vårt företagsrykte och personalkvalitet före företagsutveckling som vår utvecklingsgaranti. Vi insisterar på idén om vetenskap och teknik är den första produktiva kraften. Med vår tekniska kompetens, effektiva förvaltning och högkvalitativa produkter har vi vunnit beröm från våra kunder med våra kostnadseffektiva varor. FKRN-24D när lastbrytare utrustas med högspänningsströmbegränsad säkring (med slutare), blir den lastbrytare och säkringskombinationsapparat, som fungerar som skydds- och styrapparat för transformatorer, kabel och luftledningar. När en fas- eller flerfassäkring smälter, lastbrytare automatisk broms trefas. Dessa serielastbrytare är särskilt tillämpliga i lantliga, urbana terminalstationer och prefabricerade transformatorstationer, såväl som ringnätverksförsörjning.

Visa mer >> Skicka förfrågan >>

FN7-12-serien 12kV inomhus högspänningsbrytare och säkringskombinationsapparater

FN7-serien Lastbrytare, levereras vanligtvis med fjädermekanism för att slå PÅ & AV strömförsörjningen, men alternativ med vakuumbrytare finns också. Naturligtvis är alternativet med vakuumbrytare dyrare. Valet mellan dessa två beror helt på kunden. Lastbrytare med vakuumbrytare är ett mer tillförlitligt alternativ.FN7 36kv lastbrytare med säkringskombination AC högspänning 。 FN7-12DR typ inomhus AC högspänningsbelastningsbrytare är lämplig för AC 50Hz, märkspänning 12kv trefas växelströmssystem som brytning av all belastningsström och kortslutningsströmanvändning, brytning kan vara en kombination av elektrisk kortslutningsström, kan användas som skyddsändamål.Richge är en ledande tillverkare som specialiserar sig på att tillhandahålla högkvalitativa elektriska ställverkskomponenter, med högkvalitativa ställverk. Våra produkter är tillverkade av förstklassiga material och avancerade tillverkningsprocesser, vilket säkerställer exceptionell hållbarhet och tillförlitlighet i olika industriella miljöer. Med många års erfarenhet och teknisk innovation uppfyller våra nedre gångjärn för ställverk internationella standarder och erbjuder säkert och stabilt stöd för kunder över hela världen. Vi är fast beslutna att kontinuerligt förbättra produktens prestanda, möta olika kundbehov och leverera exceptionell service och lösningar.

Visa mer >> Skicka förfrågan >>

FN18 12kV 3-fas gängstyrd luftbelastningsbrytare med jordningsenhet och säkringsbrytare Nalf

FN18 lastbrytare och lastbrytare-säkringskombinationer är högspännings, högpresterande lastbrytare som kombinerar tryckluftsbågsläckning och gasproducerad ljusbågssläckning. Kombinationen av belastningsomkopplare och säkring kombinerar fördelarna med belastningsbrytaren med säkringens fördelar för att växla eventuell belastningsström upp till märkströmbrytaren för belastningsströmbrytaren, och för att koppla eventuell överström upp till den märkta kortslutningsbrytströmmen för kombinationen med hjälp av säkringens funktion och dess stöt. Den används i trefaskraftsfördelningar av AC 50Hz märkspänning 12kv och märkström 630A Esp För kraftringnätverk i stadsnät byggnadsförbättring höghus och offentliga anläggningar som en idealisk produkt för att skydda pakettransformatorstation och transformator Den har funktionerna för avancerad design enkel operation effektstruktur smart utseende lättvikt komplett funktion snabb på- och avhastighet och hög tillförlitlighet.

Visa mer >> Skicka förfrågan >>

FN18 -serien inomhus högspänningsbelastningsbrytare NALF Luftisoleringsbrytare säkringar

FN18-D är ett allmänt syfte, tre-polig, lastbrytningsomkopplare som erbjuder växelägare och monterare fördelarna med en avancerad avbrottsteknik och beprövad, pålitlig prestanda i en kompakt design. Strömbrytaren är tillgänglig för switchgear-monterare som en byggsten för metallupptagna och pad-monterade switchgear-applikationer i betyg från 12-40,5 kV. Standard FN18-switchen innehåller en tung stålram med avstängande isolatorer, en unik båge av båge av puffer-typ, en driftsmekanism och strömbärande komponenter, inklusive avbrott av bladtyp med gjutna gångjärn och käkanslutningar. Valfria tillbehör och funktioner inkluderar en mängd olika driftshandtag, en motoroperatör, hjälpomkopplare, en shunt -trippanordning, säkringsbaser, mekanisk säkringsutlösning, jordningsomkopplare, mekanisk dörrlåsning och nyckelbeläggning. FN18-serien inomhus högspänningsbelastningsomkopplare har fördelarna med enkel design, drift, kompakt struktur, liten volym, full funktion, lätt vikt, snabb bryt- och stängningshastighet och hög tillförlitlighet. Den är lämplig för AC 50Hz, nominell spänning 12kV, 24kV, klassad ström 630A och trefasdistributionssystem, särskilt för stadsnätverkskonstruktion och renoveringsprojekt, höghus, Ring Network Power Supply of Public Facility, och är en idealisk produkt för box-typ- och transformatorskydd.

Visa mer >> Skicka förfrågan >>

Inomhus HV Air Load Break Switch och säkringskombinationsapparat

FKN12-12D-serie Air-Blast Ioad Break Switch och FKRN12-12D-serien Air-Blast Load Break Switch-Fuse-kombinationsapparat är nya serieomkopplare gäller för tre-fas elektriska distributionssystem med nominella 12 kV, fungerar som skyddande och kontrollapparater för transformatorer, kabel och kabel och kabel och kabel. Dessa serier är särskilt tillämpliga i landsbygden, urban terminalstation och prefabricerade transformatorstationer samt ringnätverk. FKN12-12D kan bryta och göra Ioad aktuell och överström. FKRN12-12D kan bryta och göra överströmslastström och kortslutningsström (iimited strömsäkring). Denna produkt presenteras med Empact Structure estetiskt utseende. Pålitlig låsning och hög isolerande nivå. I vårlagringsoperationsmekanismen är på/av hastigheten fri från arbetskraftens inflytande. För den båge-utvidgade, elektriska båge-utsläppande inuti det isolerande locket inträffar den fria gasen vid gnistrande inte nedgången av isoleringsnivån mellan faser och fas till jord. Isoleringsskyddet klappbord separerar elektrifierad del, vilket ökar skyddsgraden för ringhuvudenheten. Koppar-volframkontakten och huvudkontakten tar med sig tillförlitlig konduktivitet och lång livslängd. Denna produkt uppnår sund berömmelse på grund av enkelt underhåll och drift samt pålitlig prestanda. Det är i enlighet med IEC62271-105.

Visa mer >> Skicka förfrågan >>

Högspänningsvakuumbelastningsbrytare med jordningsomkopplare

FZRN21 Series AC och HV inomhusvakuumbelastningsbrytare, denna produkt har en brytkapacitet, säkerhet och tillförlitlighet, lång livslängd, kan driva fregivande, kompakt struktur, liten storlek, lätt vikt, det grundläggande ingen behov att upprätthålla. FZN21-12-serien Högspänning Vakuumbelastningsomkopplare består huvudsakligen av Framer, kopplingsbrytare (strömbegränsande säkring av kombinationen är i kopplingsomkopplaren), vakuumbrytarrör, jordningsomkopplare, vårdriftmekanism och så vidare. Denna produkt har kompakt struktur, liten volym, lång livslängd, stark stängning och brytningskapacitet och enkel drift och underhåll. Vakuumomkopplaren är utrustad med en fjäderdriven mekanism, som antar en elmotor (en annan manuell) fjäderenergilagring, och det finns två typer av stängningsmetoder: elektromagnetstängning och manuell delning och stängning. Avkopplingsomkopplaren, vakuumbrytaren och jordningsomkopplaren är sammankopplade med varandra (mekanisk sammanlåsning) för att förhindra felaktigt. FZN21-12D/T630-20, FZN21-12DR/T125-31.5 type high-voltage vacuum load break switch and fuse switch are operating in three-phase AC electrical 12kV, 50Hz power distribution system, with a compact, small size, light weight, long service life, high making and breaking ability, safe and reliable, and if load switch cooperated with fuse namely fuse switch can replace those säkringar med högre kostnad, enkel och bekväm drift och underhåll

Visa mer >> Skicka förfrågan >>

Richge är en professionell Belastningsbrytare-tillverkare och leverantör i Kina. Om du är intresserad av våra lågprisprodukter, vänligen kontakta oss.
