Roterande ställdon i HRQ-serien med kuggstång

Stämpla:SOLH från Richge Technology

Produktpositionering

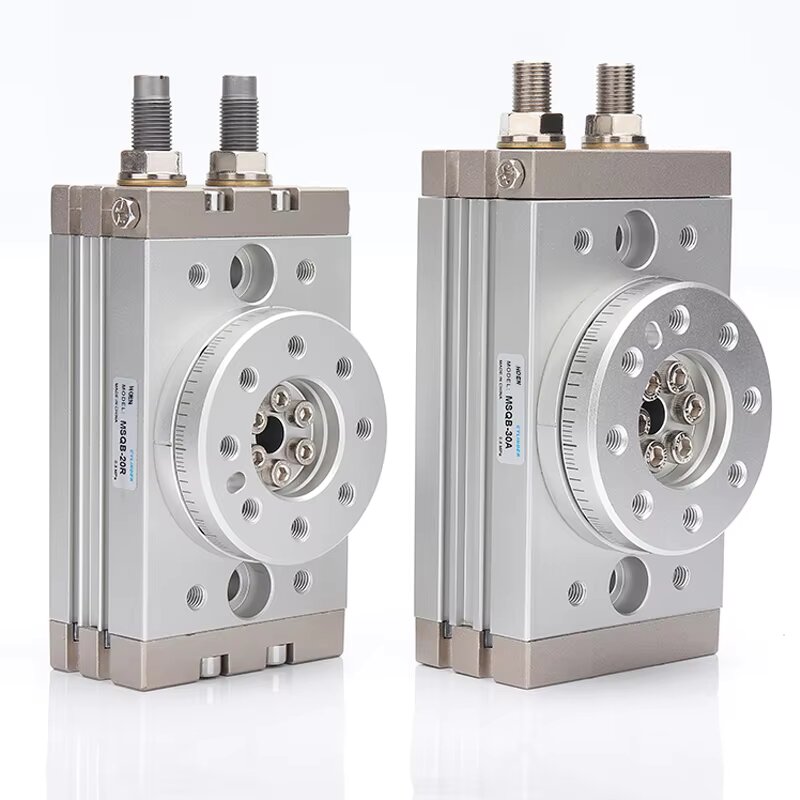

     SOLH HRQ rotationscylinder har en symmetrisk kuggstångs- och kugghjulstransmissionsstruktur med dubbla kolvar, med ultrasmidig rotation, dubbel uteffekt och hög repeteringsnoggrannhet. Svängvinkel kontinuerligt justerbar inom 0~190°, brett utplacerad för roterande indexering, fastspänning av arbetsstycken, vändning och sorteringsstationer på all automatiserad produktionsutrustning.

Serie snabbvalstabell

Universal Core Teknisk specifikationstabell

Utgående vridmoment och tillåtna belastningsdata

  1. Teoretiskt utmatningsmoment (0,5 MPa tilluft, enhet: N·m)

  2. Referenstabell för maximal tillåten belastning

Tips för val av lastsäkerhet

     -- Faktisk arbetsbelastning måste uppfylla säkerhetsformeln nedan för att undvika deformation och tidigt fel:

     -- Faktisk axiell belastning / max axiell belastning + faktisk radiell belastning / max radiell belastning + faktisk böjmoment / max böjmoment ≤ 15.

Strukturella designfördelar

  1. Symmetrisk kuggstångsdrift

     -- Balanserad dubbelkolv ger dubbelt utgående vridmoment, stabil rotation utan skakningar, utmärkt positioneringsnoggrannhet och överlägsen tung lastbärande kapacitet jämfört med enbladiga roterande cylindrar.

  2. Monteringsbas i flera riktningar

     -- HRQ10~HRQ200: gängade monteringshål fördelade på båda sidoytorna;

     -- Micro HRQ2/3/7: monteringshål på bottenplanet; flexibel layout för kompakta utrustningsramar.

  3. Centralt ihåligt genomgående hål

     -- Ihålig design på roterande bordsyta tillåter luftslangar, sensorkablar att passera genom mitten, snygg intern rörlayout utan extern linjeinterferens.

  4. Två valfria buffertlösningar

     -- Mekanisk gränsskruvbuffert: Låg kostnad, lämplig för lätt belastning och intermittent drift med låg hastighet

     -- Hydraulisk stötdämpare (-A suffix): Energiabsorptionskapacitet 3~5 gånger högre än skruvbuffert, dämpar effektivt stötvibrationer vid höghastighetsstopp för tung last, garanterar exakt repeterbarhet vid positionering

  5. Kompatibilitet med universell magnetomkopplare

     -- Standard förbearbetade sensorspår på båda sidor av cylinderkroppen, kompatibla med D-M9BV, D-A93 och andra allmänna magnetiska reed-omkopplare för roterande signalåterkoppling på plats till PLC-styrsystem.

Komplett modellnamnsregel

  1. Exempel på grundläggande modell: HRQ30-A

     -- HRQ: Seriekod för roterande kuggstångscylinder

     -- 30: Ramstorlekskod, motsvarande fasta moment och belastningsparametrar

     -- -A: Suffix för inbyggd hydraulisk stötdämpare; inget suffix = mekanisk gränsskruvbuffert

  2. Utökad suffixdefinition

     -- -S: Ändlock i rostfritt stål för korrosionsskyddande fuktig miljö

     -- Gängalternativ: PT kongänga, G parallellgänga, NPT amerikansk standardgänga

Steg-för-steg urvalsguide och typiska applikationer

  1. Regler för urvalsprioritet

     -- Hög hastighet, tung arbetsstyckesbelastning, högprecisionsstopppositionering → HRQ□-A hydraulisk buffertmodell

     -- Lätt belastning, låg cykelhastighet, strikt kostnadskontroll → Standard HRQ skruvbuffertversion

     -- Fuktig / lätt korrosiv verkstadsmiljö → HRQ□-A(S) variant av ändlock i rostfritt stål

     -- Lastmatchningsprioritet: Verifiera tre kärnindikatorer samtidigt - utgående vridmoment, böjmoment, radiell och axiell tillåten belastning

  2. Typiska industriella tillämpningsscenarier

     -- Precisionsautomatisk montering: Roterande delmontering, skruvdragningsstationer

     -- Materialsorteringslogistik: 90°/180° arbetsstyckesvängning, växling av transportörriktning

     -- Pneumatiska fastspänningsfixturer: Roterande jiggklämning och vändmekanism

     -- Förpackningsmaskiner: flaskrotation, roterande stationer för automatisk etikettklister

Jämförelse av prestanda: HRQ kuggstångsstång vs roterande cylinder av lamelltyp

Sammanfattning av en mening

     SOLH HRQ roterande cylinder med dubbla kolvstång och kugghjul erbjuder mekaniska skruv-/hydrauliska buffertar tillvalsvarianter med rostfritt stål korrosionsbeständig version, montering i flera riktningar och central ihålig bordsdesign, vilket ger stabil högt vridmoment och tung roterande positionering för automatisk montering, förpacknings- och materialsortering produktionslinjer.
