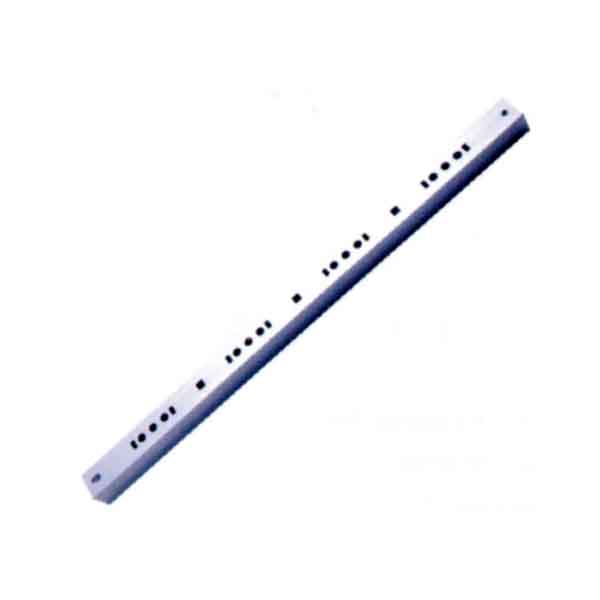

Att bedöma tillståndet förSwitchGear Bar SupportsGenom isoleringsmotståndstest används en högspänningsmegohmmeter främst för att applicera en likspänning och mäta isoleringsmotståndet. Eftersom switchgear-stången stöder ålder, på grund av ackumulering av ytföroreningar, inre genomsnittliga sprickor eller fukt, minskar både deras volym och ytmotstånd avsevärt. Testresultaten nedan specificerade historiska riktmärken eller standardtrösklar (t.ex. under 100 MΩ, som vanligtvis betraktas som en varningströskel) indikerar försämring av stödisoleringsprestanda, med potentialen för karboniseringskanaler att bildas, utgöra en risk för krypning eller genomgång. Testmiljö -temperaturen och fuktigheten måste kalibreras och horisontella jämförelser med liknande stångstöd är mer användbara vid bedömningen av åldrandet.
Dielektrisk förlustanalys fokuserar på att utvärdera de dielektriska förlustegenskaperna hosSwitchGear Bar Supportsunder högspänning AC-fält. Mätning av den dielektriska förlusttangenten (TANΔ) med användning av en precisionsbryggkrets kan känsligt återspegla den totala försämringen av isoleringsmaterialet och eventuella interna defekter. När en switchgear stång stöder åldrarna (t.ex. på grund av fuktavelaminering, luftgaputsläpp eller hartsmatrissprickor inom isoleringsmaterialet) ökar dess dielektriska polarisering och konduktivitetsförluster, vilket leder till ett onormalt högt solbräntvärde. Förlustkurvan med ökande testspänning ändras också (t.ex. en distinkt böjningspunkt visas). Denna icke-förstörande metod är särskilt skicklig vid att upptäcka lokaliserade, men aktivt utveckla, försämring inom barstödet.
Att kombinera dessa två metoder ger en mer omfattande diagnos avSwitchGear Bar Supportdegradering. Isoleringsmotståndstestning är mycket känslig för penetrerande defekter och svår fukt, medan dielektrisk förlustanalys är mer känslig för tidig, diffus materialnedbrytning och gränssnittspolarisationseffekter. En signifikant minskning av isoleringsresistensen för ett switchar -stångstöd, åtföljt av en överdriven ökning av dielektrisk förlust, eller ett onormalt spektralt mönster, särskilt vid höga spänningar, indikerar starkt att isoleringsstrukturen har angett en accelererad åldrande fas eller ansikten allvarliga potentiella risker, vilket kräver rätt underhåll eller byte. Dessa två metoder bildar en viktig samarbetsdiagnostisk mekanism för isoleringstillståndet för stångstödet.
