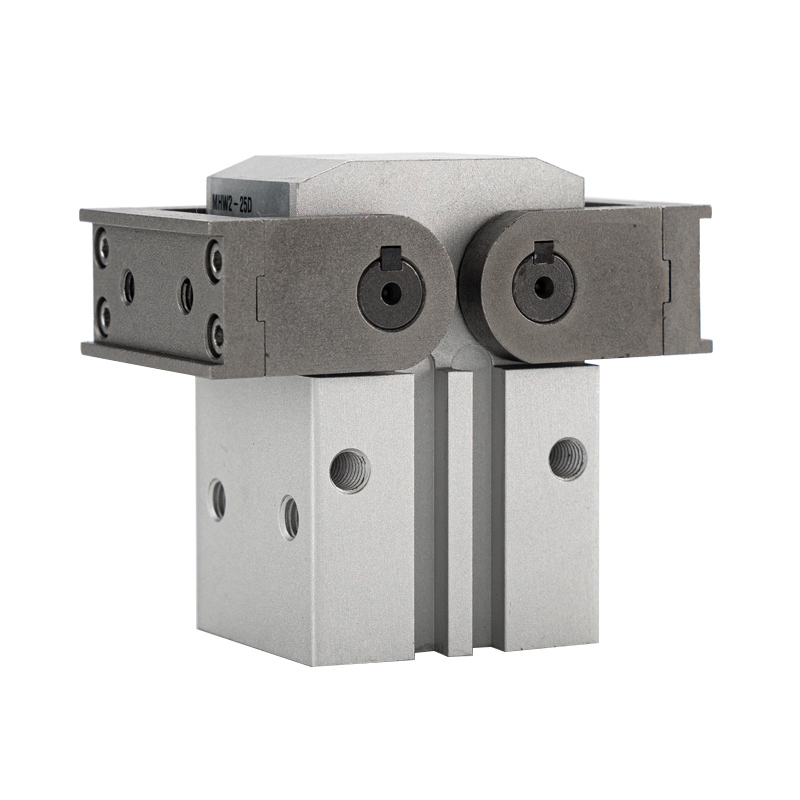

MHW2-serien 180° kuggstångs- och kugghjulssving pneumatisk gripare

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH MHW2-serien är kuggstångsdriven 2-käfts svänggripare med en total öppningsvinkel på 180°. Kärnstyrkor: exakt synkron växelrörelse, ultrabred 180° svängvinkel, utrymmesbesparande kontur, sensormonteringshål på fyra sidor och dammsäker hållbar konstruktion. Allmänt använd för att vända arbetsstycket, lasta/lossa, gripa stora delar och stationer med begränsat utrymme, och blir det vanliga urvalet för applikationer med svänggripare med stora vinklar.

Kärnstruktur och designfunktioner

     -- Arbetsprincip: Cylindern trycker kuggstången för att driva kugghjulet för synkron rotation; två käftar svänger symmetriskt. Kugghjulsingrepp säkerställer utmärkt synkronisering, enhetlig klämkraft utan offset avvikelse.

     -- Svängegenskaper: Varje käke roterar upp till 90°, total dubbelsidig öppning 180°. Helt öppna käftar står vinkelrätt mot cylinderkroppen och upptar minimalt projektionsutrymme, idealiskt för materialhantering som kräver mekaniskt undvikande.

     -- Body Layout: Fyrkantigt hårdanodiserat aluminiumhus med inbyggd magnetisk ring. Fyrsidiga (övre/botten/vänster/höger) sensorspår stöder direkt montering av M9B/A93 magnetiska strömbrytare, obegränsat sensorarrangemang.

     -- Material och skydd: Hård oxidationscylinder, käftar av höghållfast legerat stål och dammtät tätningsstruktur. Smalt utrymme förhindrar inträngning av främmande föremål, stabil prestanda under dammiga verkstadsförhållanden och förlängd livslängd.

     -- Driftläge: Dubbelverkande (D). Dubbelriktad cylinderdrivkraft driver framåt/bakåt växelrotation för att uppnå käftöppning och stängning.

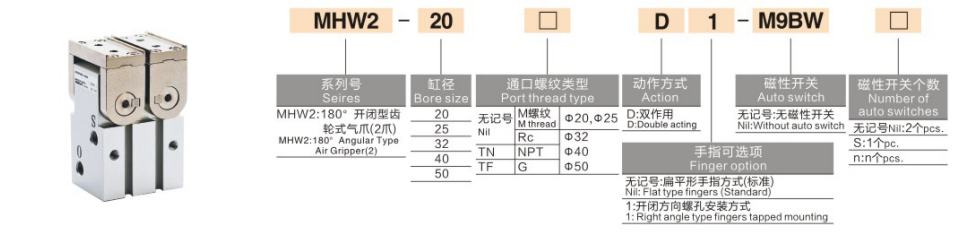

Komplett modellkodningsregel

 1. Modellexempel:MHW2-32D-M9BW

  2. Standardorderreferensexempel

     -- MHW2-25D: Bore 25, dubbelverkande grundmodell utan magnetomkopplare

     -- MHW2-40D-M9B: Bore 40, dubbelverkande utrustad med M9B magnetomkopplare

Tekniska specifikationer för universell kärna (0,5 MPa matningstryck)

Grundläggande konkurrensfördelar

  1. 180° ultrabred svängvinkel och utmärkt utrymmesutnyttjande

     -- Käftarna står vertikalt mot kroppen vid full öppning och upptar endast cylinderprojicerat utrymme, lämpligt för smala stationer och processer som kräver att arbetsstycket undviks och vippar rörelser.

  2. Synkron växellåda med hög precision

     -- Kuggstångsdrift, synkront fel ≤0,1°, balanserad symmetrisk fastspänning, förhindrar effektivt att arbetsstycket glider orsakat av ensidig kraft.

  3. 360° flexibel sensorlayout

     -- Magnetiska omkopplare kan monteras på fyra kroppsytor för att uppnå lägesövervakning i alla riktningar, bekväm installation och idrifttagning för alla monteringsriktningar.

  4. Dammtät struktur för tuff miljö

     -- Optimerad tätning och liten inre lucka blockerar damminträngning; mekanisk livslängd ≥5 miljoner cykler, stabil för långvariga högcykliska automatiserade produktionslinjer.

 Monteringsformer & typiska industriella applikationer

  1. Monteringsalternativ

     -- Axiell horisontell montering: Horisontell fastspänning för montering och lossning av löpande band

     -- Längsgående vertikal montering: Vertikal lyftning för arbetsstyckets vändningsstationer

     -- Sidomontering: Sidoklämning för trånga utrustningsutrymmen

  2. Typiska tillämpningsscenarier

     -- Elektronik och hushållsapparater: Gripande och vändbara höljen, paneler och stora komponenter

     -- Bildelar: Transport av lamphus, inredningsdetaljer och små gjutgods

     -- Logistik & Packaging: Hantering av lådor, pallar och fatmaterial

     -- Maskin- och formsprutningsautomation: Plocka stora arbetsstycken från verktygsmaskiner och gjutmaskiner

Jämförelse av urval: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

Snabbvalsguide i 3 steg

  1. Val av hål baserat på arbetsstyckets massa

     -- 20 ≤ 3kg；25 = 3~5kg；32 = 5~10kg；40 = 10~15kg；50 = 15~20kg. Reserv ≥30 % lastsäkerhetsmarginal.

  2. Svängvinkelverifiering

     -- Standard enkelkäftsvängningsvinkel 90°, total öppning 180°. Bekräfta tillräckligt med spelrum för att anpassa arbetsstyckets dimensioner och undvikande av rörelser.

  3. Konfigurationsmatchning

     -- Positionssignalåterkoppling: Använd fyrsidiga monteringsplatser med magnetiska strömbrytare i M9B-serien för flexibel layout oavsett installationsriktning.

     -- Dammig verkstadsmiljö: Prioritera MHW2 på grund av överlägsen dammtät tätningsstruktur.

Sammanfattning av en mening

     SOLH MHW2 kuggstång och kugghjul 180° svängande pneumatisk gripare använder synkron växellåda med fyrsidig magnetisk switchinstallation och dammsäker försegling, stödjer medellång belastning av arbetsstycket och materialhantering; idealisk utrymmesbesparande svänggripare för förpacknings-, bil- och allmän automationsstationer med begränsat utrymme.
