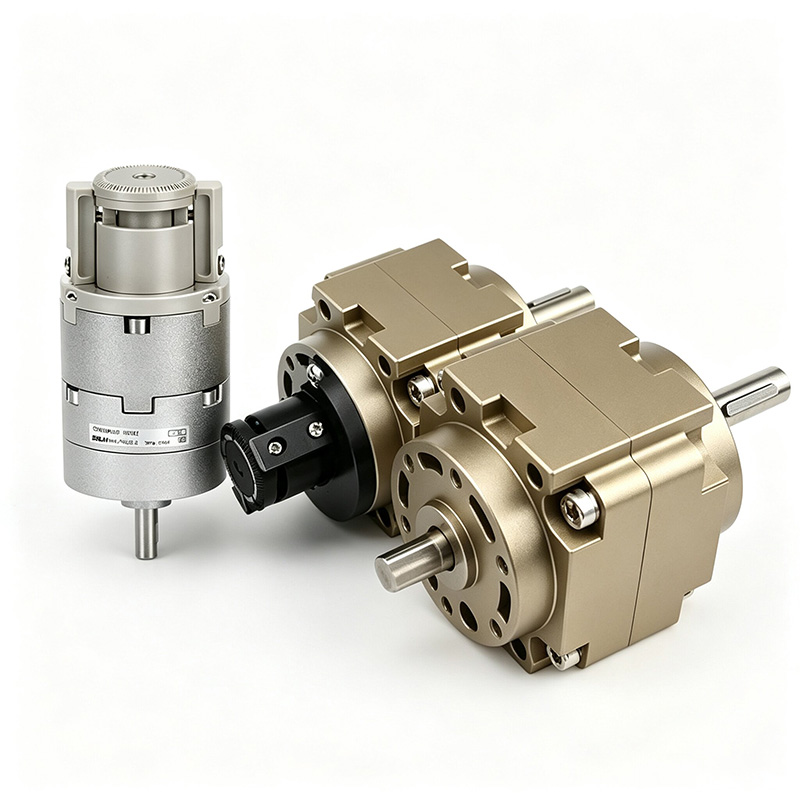

CRB1 / CRB2-serien Roterande ställdon av skoveltyp

CRB1 / CRB2-serien Roterande ställdon av skoveltyp (SOLH utbytbart)

Märke: SOLH by Richge Technology

Produktpositionering och seriekärnskillnad

     SOLH CRB1 och CRB2 är roterande svängcylindrar av skoveltyp som drivs av enkla/dubbla skovlar. Utan ingrepp i växeln har de ultrakompakt kropp, låg roterande tröghet och ultrasnabb respons.

     -- CRB2 (Small Series): Borrning 10~40 mm för lätt belastning och smalt utrymme, kompakt lättviktsdesign

     -- CRB1 (Large Series): Borrning 50~100 mm för tung belastning och högt vridmoment, fullt lagerstöd med överlägsen slagtålighet

     Enkel skovel max svängvinkel upp till 270°/280°, dubbel skovel max 90°/100°. Används ofta för snabb roterande vändning, indexering och positioneringsautomationsstationer.

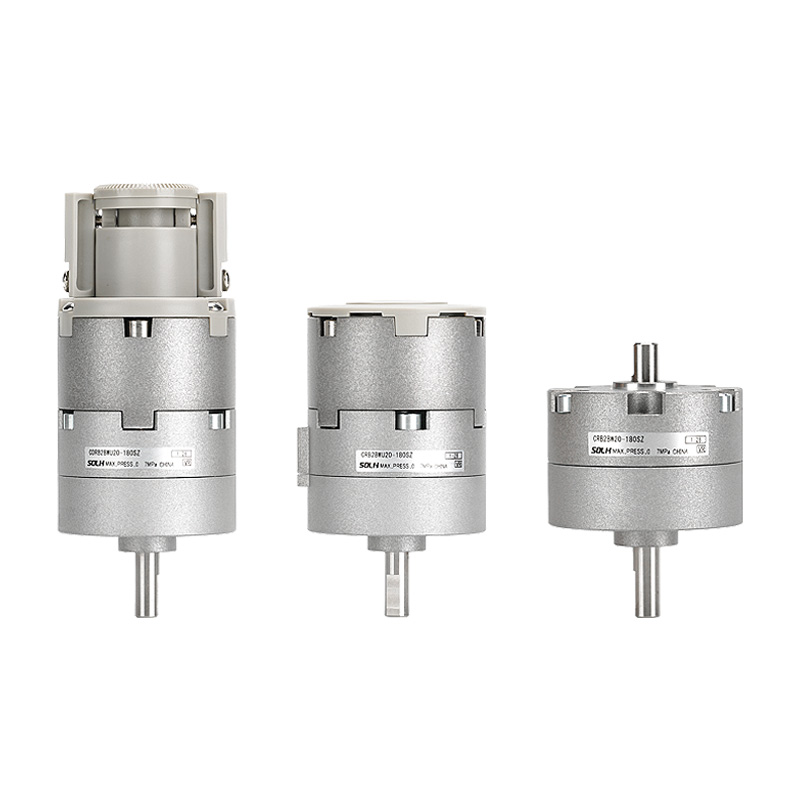

  1. CRB2 Small Standard Series

     -- Hålstorlekar: 10, 15, 20, 30, 40 mm

     -- Skovelalternativ: S enkelvinge / D dubbelvinge

     -- Svängvinkel: Enkel skovel 90°/180°/270°; Dubbelvinge 90°/100°

     -- Kärnfördelar: Ultrakompakt, lätt, lågt starttryck, sido/axiell dubbelport, valfri vinkeljusterare och magnetisk omkopplare

     -- Applikationer: Lätt last höghastighetsrotation, utrustning för begränsat utrymme, 3C-elektronik, förpackning, miniatyrautomation

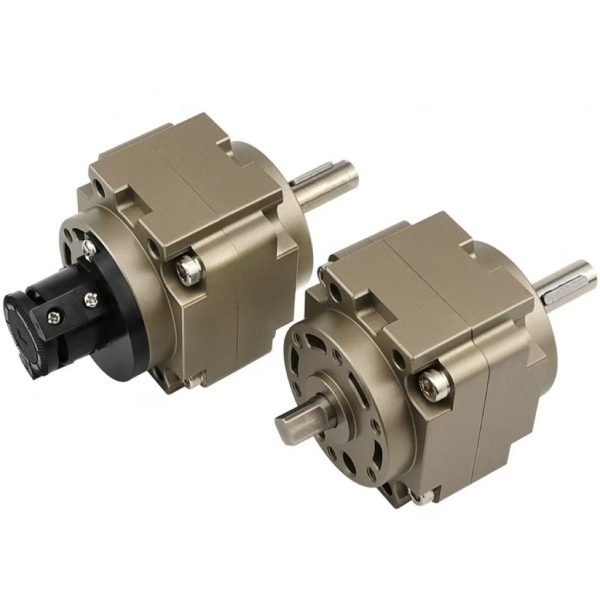

  2. CRB1 Large Heavy-Duty-serien

     -- Hålstorlekar: 50, 63, 80, 100 mm

     -- Skovelalternativ: S enkelvinge / D dubbelvinge

     -- Svängvinkel: Enkel skovel 90°/180°/270°/280°; Dubbelvinge 90°/100°

     -- Kärnfördelar: Högt utgående vridmoment, tungt lastlager, fullt lagerstöd, stöttålig, lång livslängd

     -- Applikationer: Tung vändning av arbetsstycket, storskalig indexering, tunga roterande fixturer, monteringslinjer för tung industri

Universal Core tekniska specifikationer

  1. Allmänna standardparametrar

  2. Teoretiskt utmatningsmoment @ 0,5 MPa (Core Selection Index)

   2.1 CRB2 Momenttabell

   2.2 CRB1 Momenttabell

 3 Tillåten radiell och axiell belastningsreferens

     -- CRB2-20: Radiell 120N, Axial 80N

     -- CRB1-50: Radial 245N, Axial 196N

     -- CRB1-100: Radial 588N, Axial 490N

Intern struktur & vingearbetsprincip

  1. Huvudkomponenter: Cylinderkropp, enkel/dubbel roterande skovel, utgående axel, tätningsenhet, ändgummibuffert, vinkeljusteringsbultar

  2. Arbetslogik: Tryckluft kommer in i en kammare för att trycka vingen för att rotera runt den centrala axeln medan den motsatta kammaren släpper ut.

     -- Dubbel skovel: Fördubblat vridmoment, begränsad svängvinkel ≤100°

     -- Enkel skovel: Bredare svängområde upp till 270°

  3. Unika Core-fördelar

     -- Ingen växel- och kuggstångsstruktur, noll glapp, mjuk tyst rotation utan stötvibrationer

     -- Ultrakompakt kontur, låg roterande tröghet, ultrasnabb respons (90° rotation < 0,1s)

    -- Valfritt ihåligt skaft, bekvämt för intern slang och ledningsdragning

     -- Finjustera bultar med dubbla ändar för slaglängdsgräns; enkel skovel justerbar 0~270°, dubbel skovel 0~90°

Kompletta modellkodningsregler

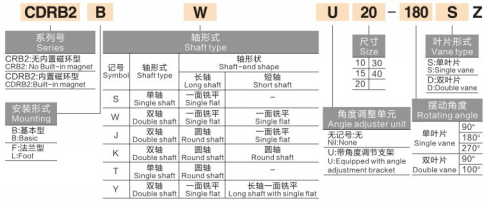

  1. CRB2-modellexempel: CRB2BW20-180SZ

     -- CRB2 = Serien med små vridbara ställdon

     -- B = Grundflänsfäste; L = Fäste för fotfäste

     -- W = Dubbelt förlängt skaft; blank = Enkelaxel

     -- 20 = hålstorlek (10/15/20/30/40)

     -- 180 = Svängvinkel (90/180/270)

     -- S = Enkel skovel; D = Dubbel skovel

     -- Z = Utrustad med vinkeljusteringsenhet; blank = standard utan justerare

          Prefix CDRB2 = Inbyggd magnetring för montering av magnetomkopplare

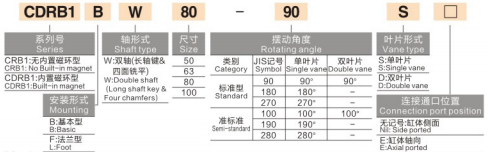

  2. CRB1-modellexempel: CRB1BW50-90D

     -- CRB1 = Stor kraftig skovelserie

     -- B = Grundfäste; W = Dubbel axel

     -- 50 = hålstorlek (50/63/80/100)

     -- 90 = Svängvinkel (90/180/270/280)

     -- D = Dubbel skovel; S = Enkel skovel

        Prefix CDRB1 = Magnetisk ring integrerad modell

Steg-för-steg urvalsguide och industriella tillämpningar

  1. Regler för urvalsprioritet

     -- Vridmoment & dimensionsfördelning: Lätt last smalt utrymme → CRB2 (10~40); Tung rotation med högt vridmoment → CRB1 (50~100)

     -- Krav på svängvinkel: Rotation över 90° → Enkel skovel S; Max vridmoment inom 90° → Dubbelvinge D

     -- Precision & hastighetsavvägning: Vinkeltyp noll glapp, upprepad positionering ±0,1°, idealisk för höghastighets lätt drift; Tung lagerbelastning med hög precision föredrar MSQ roterande kuggstångsbord

     -- Funktionsalternativ: Finvinkelgräns behövs – välj suffix Z vinkeljusteringsenhet; PLC positionsåterkoppling krävs – välj CDRB magnetisk integrerad modell

  2. Typiska tillämpningsscenarier

     -- Lätta linjer: Vändning av elektronisk komponent, roterande etikett, åtdragning av flasklock, sortering av miniatyrmaterial

     -- Kraftiga stationer: Stort arbetsstycke 90°/180° omsättning, monteringslinjeindexering, tunga roterande klämfixturer

     -- Allmänna industrier: Helautomatiska roterande positioneringsstationer för förpackning, tryckning, livsmedelsbearbetning

Jämförelse av prestanda: CRB Vane VS MSQ Rack & Pinion Rotary Actuator

En mening

     SammanfattningSOLH CRB2 små lätta och CRB1 tunga roterande ställdon av lamelltyp använder noll-glapp enkel/dubbel skoveldrift med valfri vinkeljusterare och magnetisk omkopplarvariant CDRB, med snabb lågtröghetsrotation från 0,05~24N·m vridmoment, perfekt för höghastighets elektronisk vändning, hopsättning, hopsättning och indexering av hög hastighet. linjer.
