HLS / HLSL Series Twin-Shaft Precision Slide Cylinder (Cross Roller Guide Type)

Stämpla:SOLH från Richge Technology

Produktpositionering

     SOLH HLS / HLSL-serien med tvåaxlad precisionsglidcylinder använder en linjär styrning med tvärrullar som styrkomponent för kärnan. Jämfört med HLQ recirkulerande kulslidcylindrar, ger den mycket högre styvhet, överlägsen repetitionsnoggrannhet och starkare motstånd mot excentriska sidobelastningar, perfekt matchande tung last, ultraprecision montering och positioneringsautomatiseringsprocesser.

Serieklassificering: HLS VS HLSL

     -- HLS standardtyp: Cylinderkropp installerad på ena sidan av glidvagnen, kompakt total bredd. Lämplig för begränsat installationsutrymme, medel-små lastförhållanden utan uppenbar excentrisk offsetlast.

     -- HLSL symmetrisk typ: Cylinder centrerad mellan två parallella korsrullstyrningar, enhetlig kraftfördelning, kraftigt förbättrad styvhet och tung lastkapacitet. Första val för tung belastning, excentrisk belastning och arbetsscenarier med ultrahög precision.

Tabell för kärntekniska specifikationer

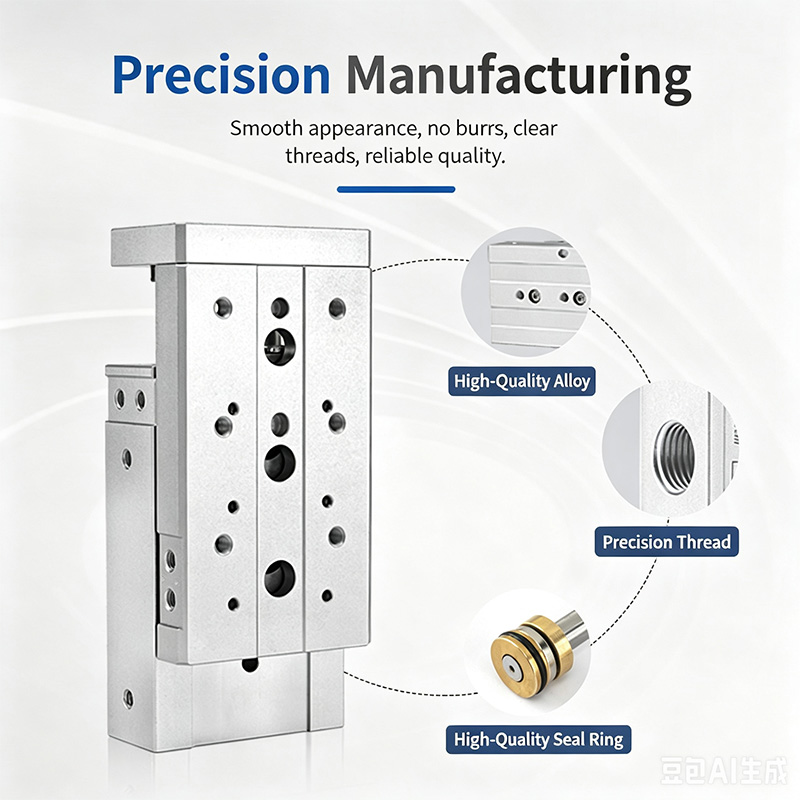

Strukturella och kärnprestandafördelar

  1. Linjärledare för tvärrullar (Rulllinjekontaktdesign)

     -- Linjekontaktlagerstruktur ger extrem styvhet, enastående rakhet och antirotationsprecision, stark slaghållfasthet och stabil drift under tung belastning. Integrerad styrvagnsdesign i ett stycke med ultralåg friktion, ultrasmidig rörelse och utökad servicecykel.

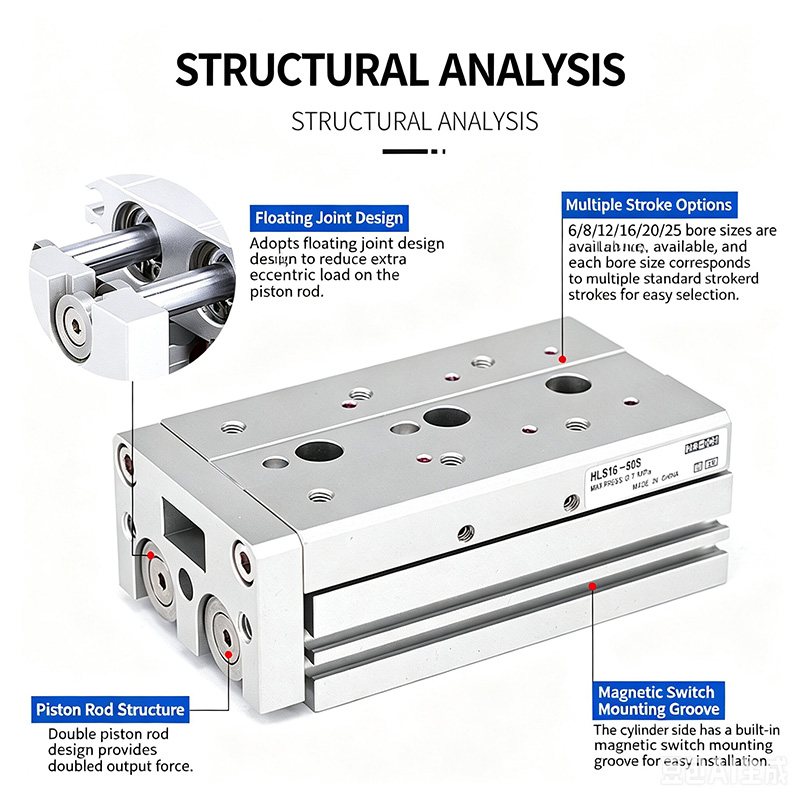

  2. Inbyggd flytled

    -- Elastisk flytande anslutning mellan kolvstången och glidplattformen förskjuter sidokraften och excentriskt vridmoment, vilket undviker kolvstångsavböjning och överbelastningsskador.

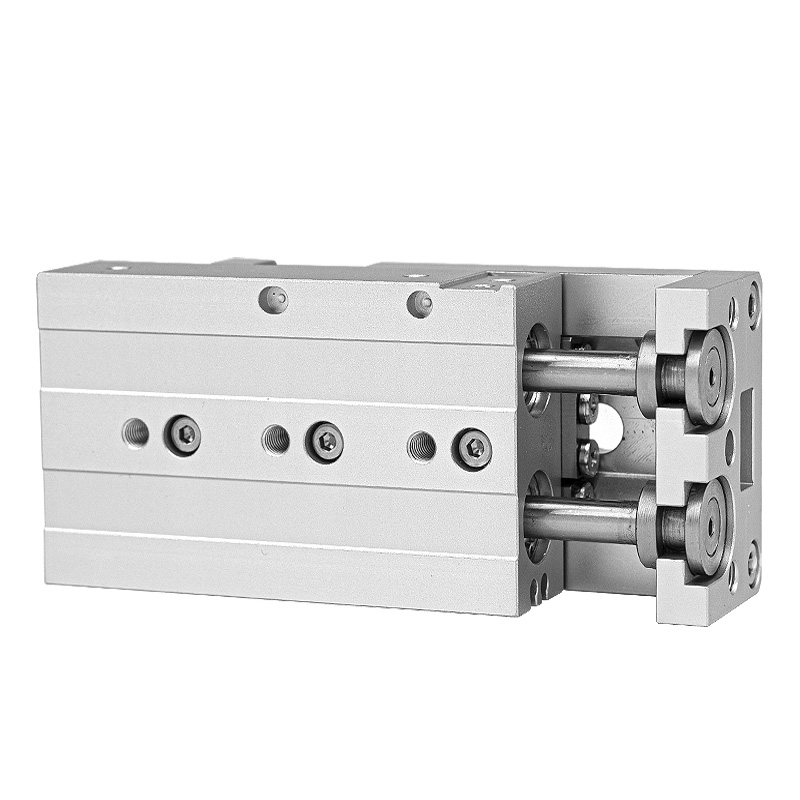

  3. Dubbla parallella kolvstänger

    -- Dubbel dragkraft, utmärkt anti-torsionsprestanda, bibehåller hög positioneringsnoggrannhet under belastat tillstånd.

  4. Universalmontering i flera riktningar

     -- Tappade monteringshål bearbetade på botten, framsidan och sidoytor för 3-vägs installation; precisionslokaliseringsstifthål förbearbetade på basen för snabb exakt positionering.

  5. Tresidiga verktygsmonterade ytor

     -- Tappade fixturmonteringshål på slidens topp och framsida, lokalisering av stifthål på skjutreglagets övre plan för att garantera repeterbar jiggpositioneringsprecision.

  6. Förbearbetade sensorinstallationsspår

     -- Standard skjutspår på cylindersidan för flexibel installation och lägesjustering av magnetomkopplare.

  7. Diversifierade buffert- och gränsstoppalternativ

     -- Fast luftbuffert, justerbar luftbuffert (A/AS/AF), hydraulisk stötdämparbuffert (B/BF) och flera externa mekaniska gränsstoppblock är valfria kombinationer.

Standard modellnamngivningsregel

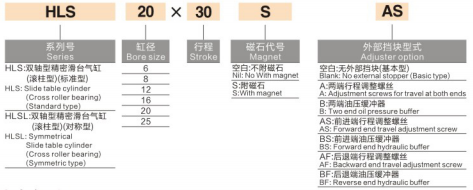

  1. Exempelmodell: HLS20×30SAS

     -- HLS = Standard sidocylinderserie; HLSL = Symmetrisk centrerad högstyvhetsserie

     -- 20 = Cylinderhålets diameter (mm)

     -- 30 = Nominell slaglängd (mm)

     -- S = Inbyggd permanent magnetisk ring (standard fabrikskonfiguration)

     -- A = Justerbar luftbuffert i båda ändar

        AS = Justerbar luftbuffert endast på framåtslagsänden

        AF = Justerbar luftbuffert endast vid returslagsänden

     -- B = Hydrauloljebuffert i båda ändar

        BF = Hydrauloljebuffert endast på returslagsänden

Teoretisk uteffekttabell (Enhet: N)

Riktlinjer för urval och typiska tillämpningsscenarier

  1. Urvalsförslag

     -- HLS standardmodell: Kompakt installationsutrymme, medel-liten belastning, ingen uppenbar excentrisk offsetbelastning

     -- HLSL symmetrisk modell: Prioritetsval för tung belastning, excentrisk sidobelastning, ultrahög styvhet och ultraprecisionspositioneringskrav

  2. Typiska industriella tillämpningar

     -- Precisionsmontering, automatisk positionering, pneumatisk fastspänning och arbetsstyckesöverföringsstationer

     -- Produktionslinjer för halvledare och elektronisk automation

     -- Inspektionsinstrument för högprecisionstestning, medicinsk automationsutrustning, fixturmekanismer för verktygsmaskiner

Sammanfattning av en mening

     SOLH HLS/HLSL tvärrulle med två axlar glidcylinder använder högstyv linje-kontakt korsrullstyrning med dubbla standard/symmetriska varianter, utrustad med valfri luft/hydraulisk buffert och anti-excentrisk flytledsdesign, det premium tunga linjära ställdonet med ultraprecision för halvledar-, medicinsk och högbelastningsprecisionsautomationsutrustning.
