Detaljerad introduktion till Richge Technology Indoor High-Voltage Earthing Switch

    Baserat på Richge Technologys affärsgrund inom området för högspänningsställverkstillbehör (tidigare med fokus på högspänningsisoleringsdelar, jordningsbrytarkomponenter etc.), är dess högspänningsjordningsbrytare för inomhusbruk placerad som kärnsäkerhetsutrustning för kraftsystem med spänningsnivåer på 12kV~40,5kV. De används huvudsakligen i transformatorstationer inomhus, kraftdistributionsrum och högspänningsställverksmatchning för att möta behoven av jordskydd vid underhåll av utrustning. Produkterna överensstämmer med industristandarder som T/ZZB 2173-2021 "12kV～40.5kV Indoor High-Voltage AC Grounding Switch". Följande är en detaljerad introduktion från produktens kärndimensioner:

I. Produktöversikt och kärnpositionering

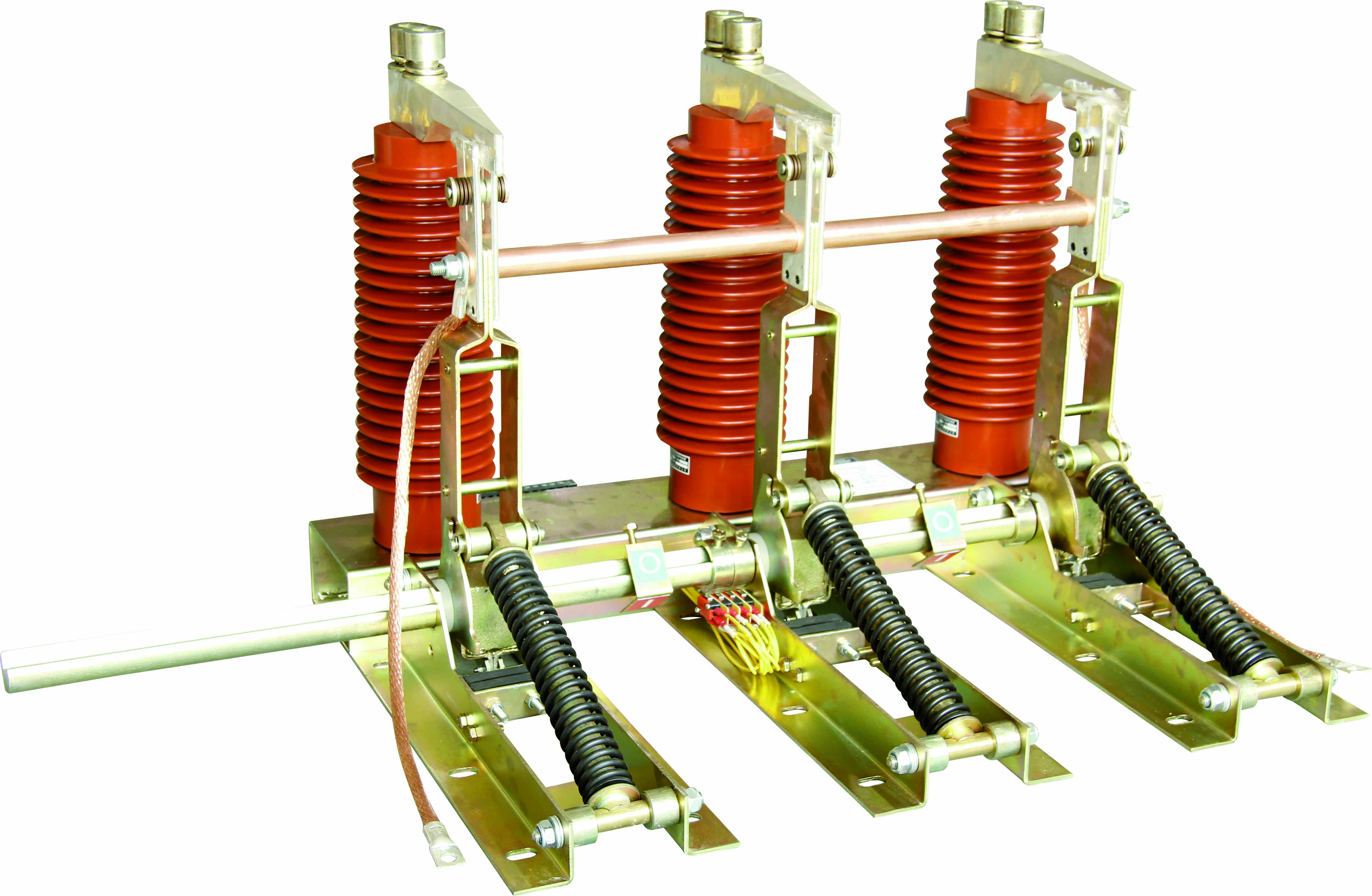

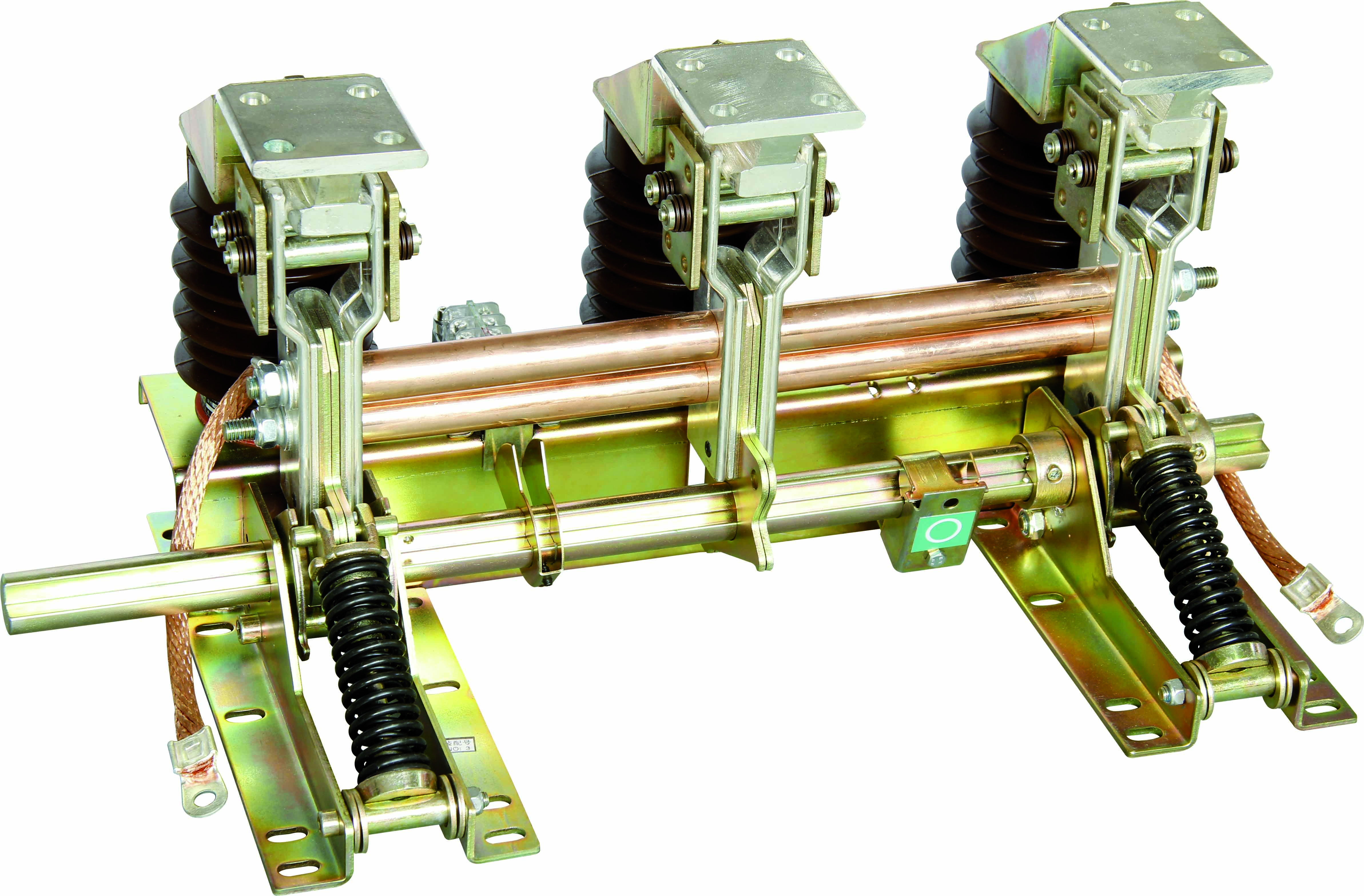

    Richge högspänningsjordningsbrytare för inomhusbruk är en mekanisk säkerhetsjordningsanordning, klassad som en isoleringsbrytare. Dess kärnfunktion är att bilda en pålitlig jordningskrets mellan utrustningen som ska underhållas och elnätet under underhållet av högspänningsutrustning (såsom strömbrytare, transformatorer, ställverk), släppa ut restladdningar och tillhandahålla en "uppenbar frånkopplingspunkt" för att förhindra personlig elektrisk stöt eller utrustningsskador orsakade av oväntad strömförsörjning.

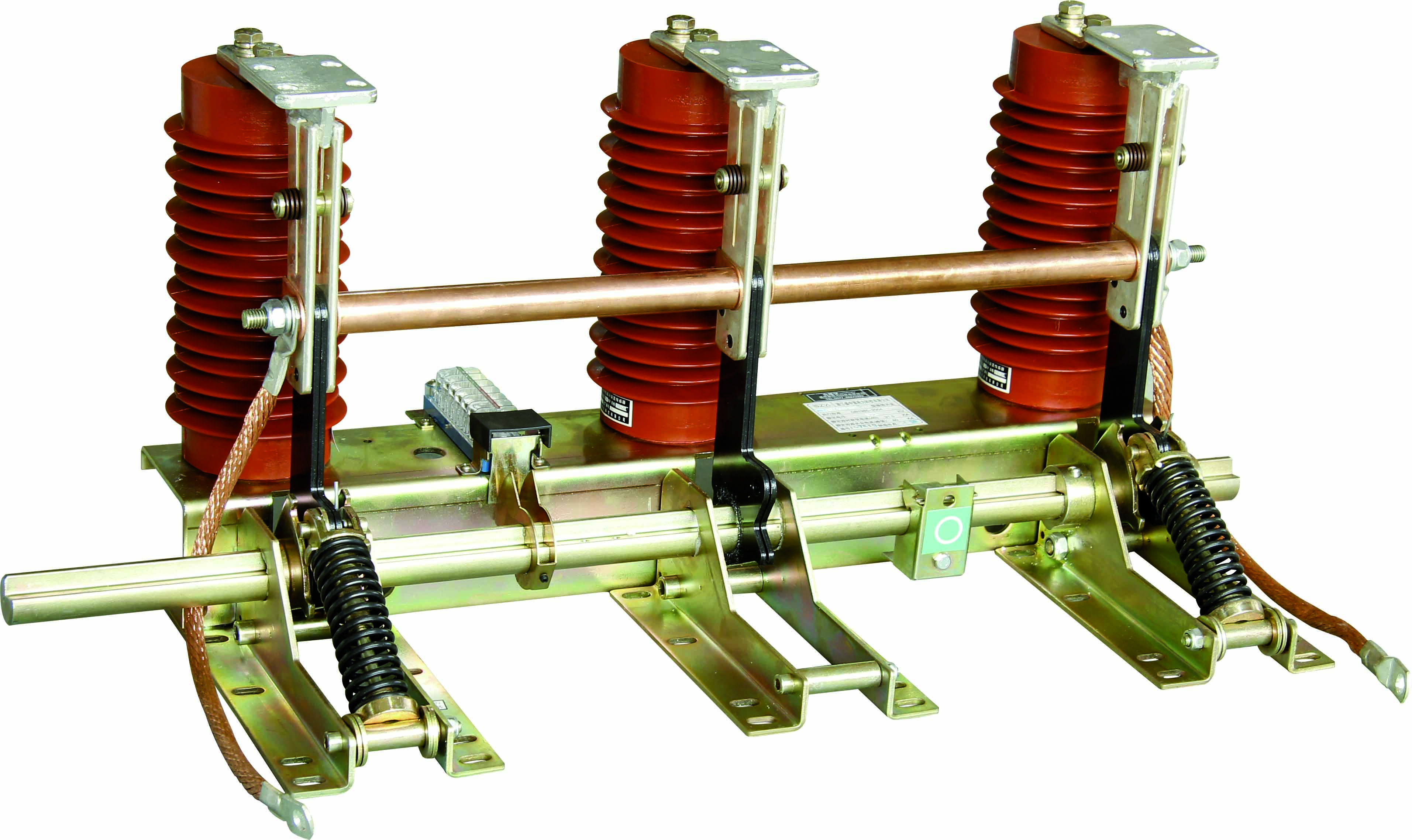

• Spänningstäckning: 12kV, 24kV, 40,5kV (anpassar sig till vanliga mellanspänningssystem inomhus);

Detaljerad introduktion till Richge Technology Indoor High-Voltage Earthing Switch

• Kärnfördelar: Skapa teknisk synergi med Richge högspänningsbrytartillbehör (såsom isolerande pelare, manövermekanismer), med kompakt struktur, flexibel drift och motståndskraft mot tuffa miljöer (anpassar sig till komplexa inomhusscenarier som damm-, temperatur- och luftfuktighetsfluktuationer).

II.Viktiga tekniska parametrar (uppfyller T/ZZB 2173-2021 Standard)

    Enligt klassificeringen av spänningsnivån visas de tekniska kärnparametrarna i följande tabell, som också uppfyller de grundläggande kraven i GB/T 1985-2014 "Högspänningsväxelströmbrytare och jordningsbrytare":

III. Strukturell design och arbetsprincip

3.1 Kärnstruktur (modulär design för enkel installation och underhåll)

    Med hänvisning till den mogna industriarkitekturen och i kombination med Richges tillbehörsfördelar, består produkten huvudsakligen av följande komponenter:

• Konsol: Formad genom kallböjning och svetsning av tunna stålplåtar, med ytkorrosionsbehandling (galvanisering/sprutning) för att säkerställa strukturell styrka;

• Jordknivsenhet: T2 röd koppar kalldragen formning, kontakt silverplätering skikt hårdhet ≥HV120 (minskar kontaktmotstånd och förbättrar korrosionsbeständighet);

• Statisk kontakt: Med fläns-kniv-egg design, samverkande med tallriksfjäder för att uppnå pålitlig kontakt och undvika lös uppvärmning;

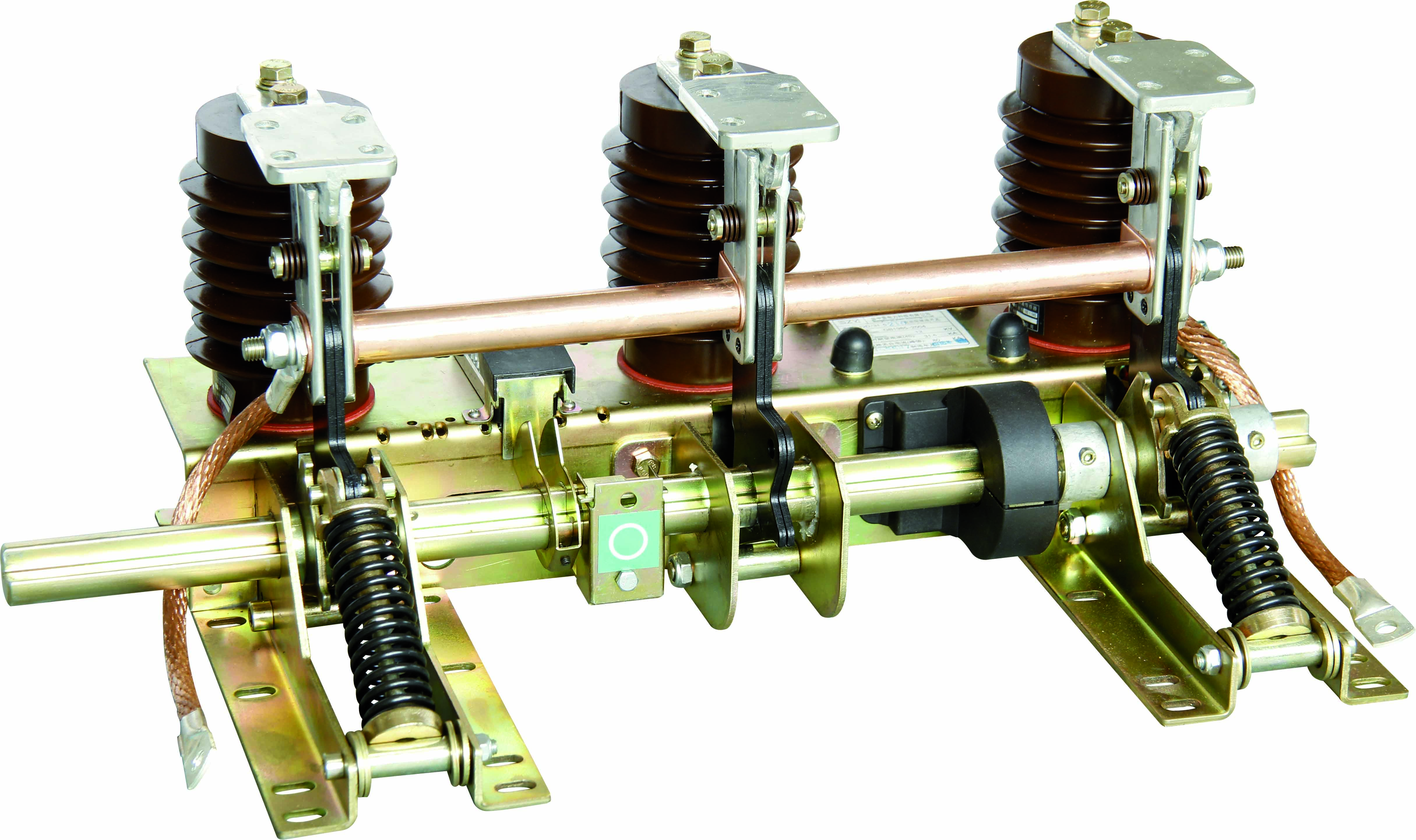

• Driftsmekanism: Stöder manuella/elektriska dubbla lägen (elektrisk modell inkluderar motordrivenhet), integrerad med tryckfjäderenergilagringsstruktur;

• Isoleringskomponenter: Epoxihartsisolatorer använder APGs automatiska formpressningsprocess (hög isoleringshållfasthet, låg partiell urladdning);

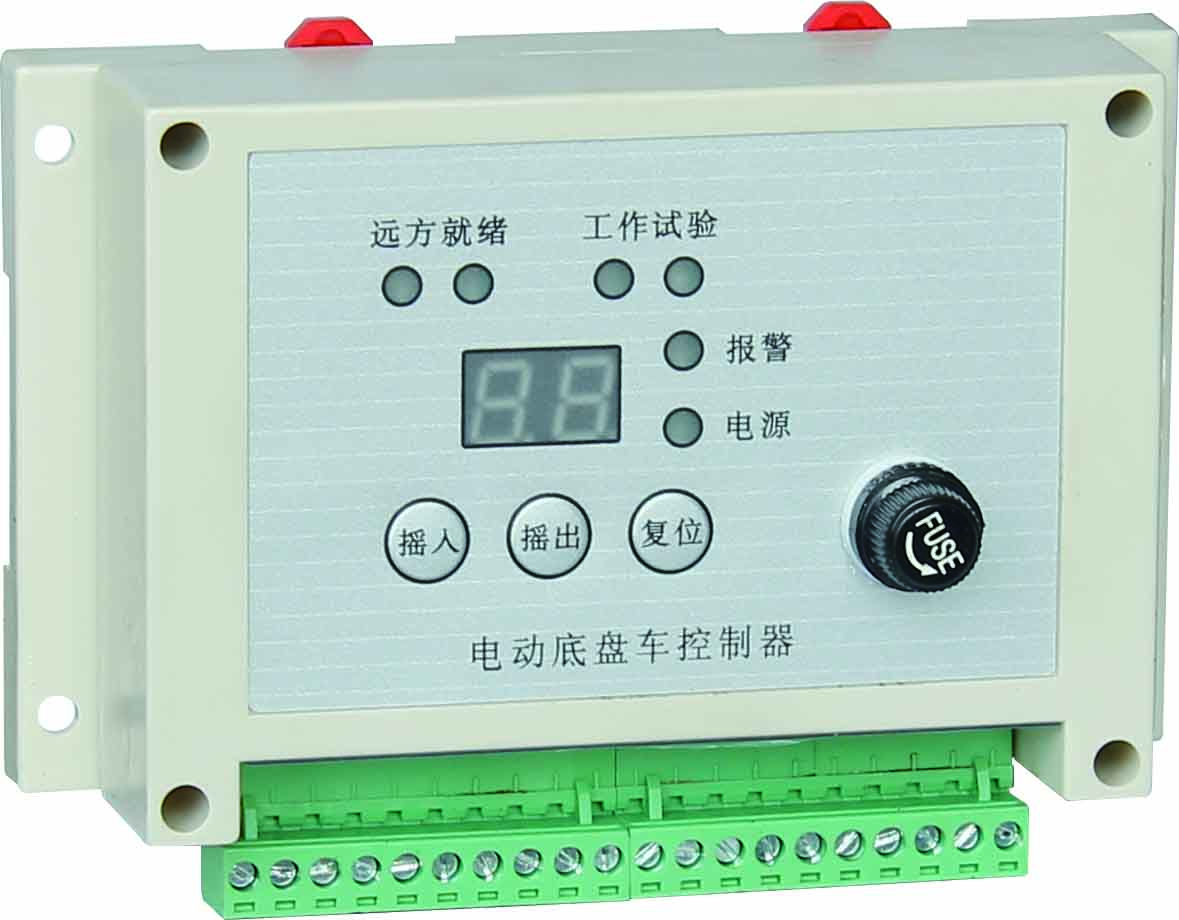

• Intelligent kontrollmodul (tillval): Inkluderar motorstoppsskydd (≥5 gånger märkström), skyddstid för drifttid, skydd för spänningsvariationer (80%-120% märkvärde), skyddsklass IP3X;

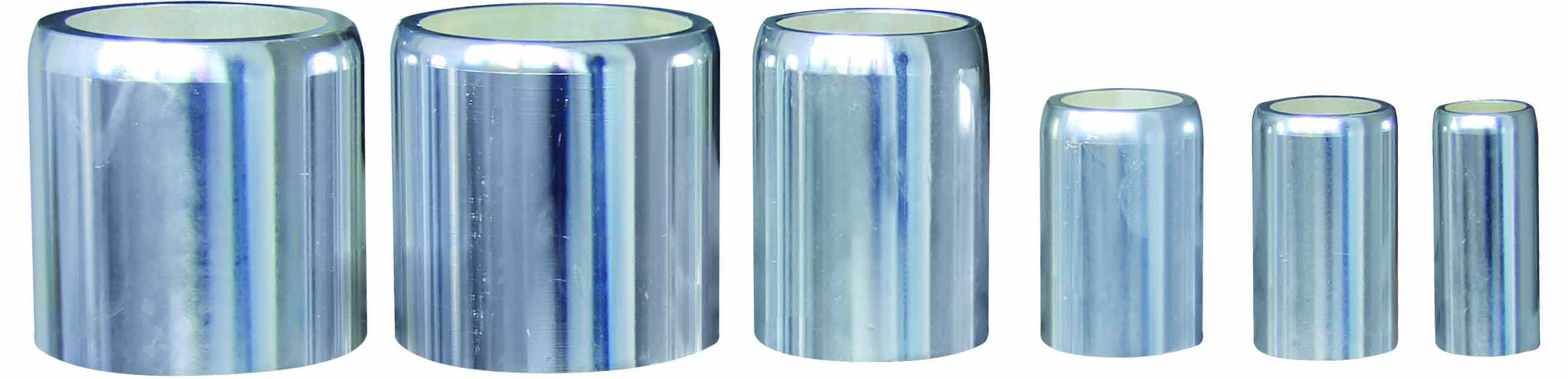

• Hjälpkomponenter: ledande hylsa (isoleringsisolering), flexibel anslutning (kompenserande installationsfel), lägesgivare (återkopplingsöppning och stängningsstatus).

3.2 Arbetsprincip (driven av tryckfjäderenergilagring, oberoende av manuell drifthastighet)

(1) Stängningsoperation

1. Driv manövermekanismen manuellt/elektriskt, vridmomentet överförs till huvudaxeln och övervinner motståndsmomentet för att driva vevarmen att rotera;

2. Jordningsknivens manöverstav passerar genom tryckfjäderns dödpunkt, och tryckfjädern frigör energi omedelbart för att trycka jordkniven för att stängas snabbt;

3. Efter att ha stängts på plats är jordningskniven i nära kontakt med den statiska kontaktflänsen genom skivfjädern för att bilda en pålitlig jordningskrets.

(2) Öppningsoperation

1. Manövermekanismen applicerar omvänt vridmoment, och huvudaxeln övervinner huvudvridmomentet och fjäderkraften för att driva vevarmen att rotera i backen;

2. Jordningsknivens tryckfjäder passerar genom dödpunkten igen för att slutföra energilagringen (förbereder för nästa stängning);

3.2 Arbetsprincip (driven av tryckfjäderenergilagring, oberoende av manuell drifthastighet)

IV. Kärnfunktioner och tillämpningsscenarier

4.1 Kärnsäkerhetsfunktioner

    Baserat på Richge Technologys affärsgrund inom området för högspänningsställverkstillbehör (tidigare med fokus på högspänningsisoleringsdelar, jordningsbrytarkomponenter etc.), är dess högspänningsjordningsbrytare för inomhusbruk placerad som kärnsäkerhetsutrustning för kraftsystem med spänningsnivåer på 12kV~40,5kV. De används huvudsakligen i transformatorstationer inomhus, kraftdistributionsrum och högspänningsställverksmatchning för att möta behoven av jordskydd vid underhåll av utrustning. Produkterna överensstämmer med industristandarder som T/ZZB 2173-2021 "12kV～40.5kV Indoor High-Voltage AC Grounding Switch". Följande är en detaljerad introduktion från produktens kärndimensioner:

2. Frisläppning av restladdning: Ladda snabbt ur kvarvarande laddningar i utrustningen efter jordning för att undvika elektrostatisk stöt under underhåll;

3. Kortslutningskapacitet: Klass E2-tillverkningsprestanda kan hantera plötsliga kortslutningsfel under underhåll för att undvika utbränd utrustning;

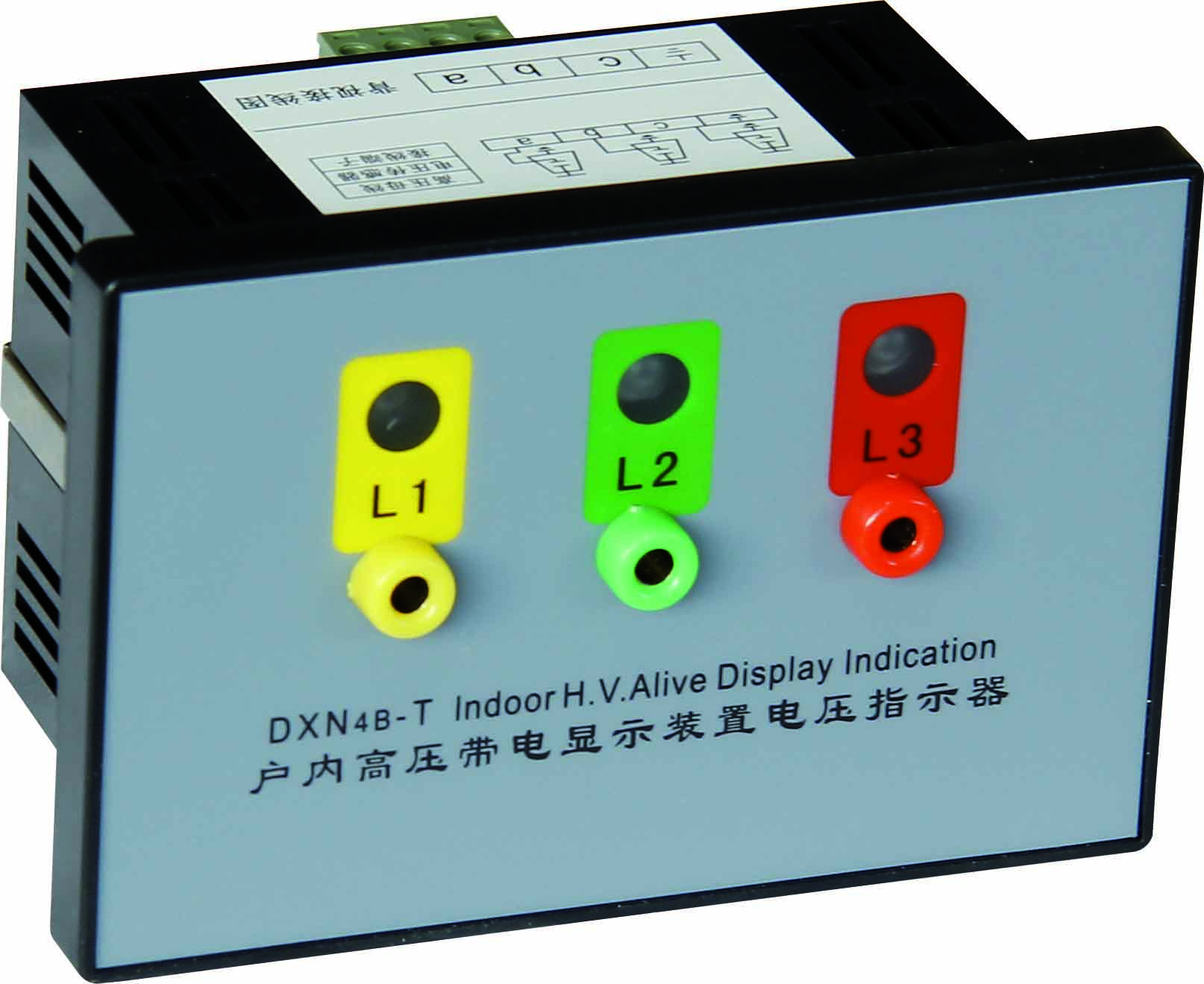

4. Statusvisualisering: Utrustad med mekanisk positionsindikering (tydliga öppnings-/stängningsmärken), valfri livedisplayenhet (överensstämmer med DL408-91-reglerna).

4.2 Typiska tillämpningsscenarier

• Transformatorstationer inomhus: Används med 12kV~40,5kV brytare och brytare för underhåll av samlingsskenor och transformatorer;

• Högspänningsställverksmatchning: Bilda "hög-lågspänningssynergi" med Richge lågspänningsställverkstillbehör, anpassade till MNS, GCS och andra skåp, som underhållsjordingskomponenter för utgående skåp och mätskåp;

• Industriella kraftdistributionssystem: Underhållsskydd för högspänningsutrustning (såsom högspänningsmotorer, likriktarskåp) i stora fabriker och gruvägda kraftverk;

• Nya energiscenarier: Säkerhetsjordning av kraftdistributionsenheter inomhus (som 35kV ställverk) i fotovoltaiska/vindkraftsboosterstationer.

V. Installations- och underhållspunkter

5.1 Nyckelinstallationskrav

1. Fundamentanpassning: Installationsytans nivåfel ≤1mm/m, och jordslingresistansen ≤0,5Ω (måste vara tillförlitligt ansluten till stationens jordnät);

2. Interlock Cooperation: Se till att förreglingsmekanismen med huvudströmbrytaren på ställverket fungerar smidigt utan att blockera (det rekommenderas att använda Richge originalförreglingstillbehör för bättre kompatibilitet);

    För att få den kompletta produktmanualen för Richge Technologys högspänningsjordningsbrytare för inomhusbruk (inklusive specifika modellparametrar, installationsritningar, testrapporter), kan du använda följande metoder:

4. Acceptanstest: Efter installationen är det nödvändigt att testa öppnings- och stängningsasynkronismen, slingresistansen och isoleringsprestandan (strömfrekvensmotståndsspänning, partiell urladdningstest).

5.2 Regelbundet underhåll och felsökning

(1) Underhållscykel och innehåll

(2) Vanlig felsökning

• Stängningsstopp: Kontrollera om anslutningen mellan vevarmen och huvudaxeln är lös eller om kontakten är deformerad (deformerade delar måste bytas ut);

• Överdriven kontaktmotstånd: Polera kontaktoxidskiktet, komplettera silverplätering (eller byt ut kontaktenheten);

• Eldriftsfel: Kontrollera om motorstoppskyddet utlöses (styrenheten måste återställas) eller om drivväxeln är sliten;

• Överdriven partiell urladdning: Rengör oljefläcken på ytan av isoleringsdelar, kontrollera om isolatorn har sprickor (byt ut isolatorn vid behov).

VI. Standard efterlevnad och kvalitetsåtagande

6.1 Överensstämmelse med standarder

• Gruppstandard: T/ZZB 2173-2021 "12kV～40,5kV inomhus högspännings AC-jordningsbrytare";

• Nationell standard: GB/T 1985-2014 "High-Voltage AC Isolating Switches and Grounding Switches", GB/T 11022-2020 "Common Technical Requirements for High-Voltage Switchgear and Control Equipment Standards";

• Teststandard: GB/T 14598.26-2015 "Elektromagnetisk kompatibilitet - Testnings- och mättekniker - Elektrostatisk urladdningsimmunitetstest" (EMC-test), saltspraytest (tresäker verifiering).

6.2 Kvalitetsåtagande

• Produktgarantiperiod: 1 år (exklusive mänsklig skada eller force majeure);

• Livslängdsgaranti: När den mekaniska livslängden når klass M2 (10 000 gånger), uppfyller nyckelprestandan fortfarande standardkraven;

• Servicesupport: Tillhandahåll installationsvägledning, underhållsutbildning och reservdelsförsörjning (support kan erhållas via Richges officiella webbplats eller kundtjänst).

VII. Sätt att få detaljerad information

    För att få den kompletta produktmanualen för Richge Technologys högspänningsjordningsbrytare för inomhusbruk (inklusive specifika modellparametrar, installationsritningar, testrapporter), kan du använda följande metoder:

1. Besök Richges officiella webbplats (www.richgeswitchgear.com) och fråga i avsnittet "Högspänningsprodukter" eller "Teknisk nedladdning";

2. Kontakta Richge försäljningsavdelning (WhatsAPP: +86 189 5893 8078) och förklara kraven (som spänningsnivå, om elektrisk styrning behövs);

3. Skicka ett e-postmeddelande till Richge kundtjänsts e-post för att ansöka om en skräddarsydd teknisk lösning.
