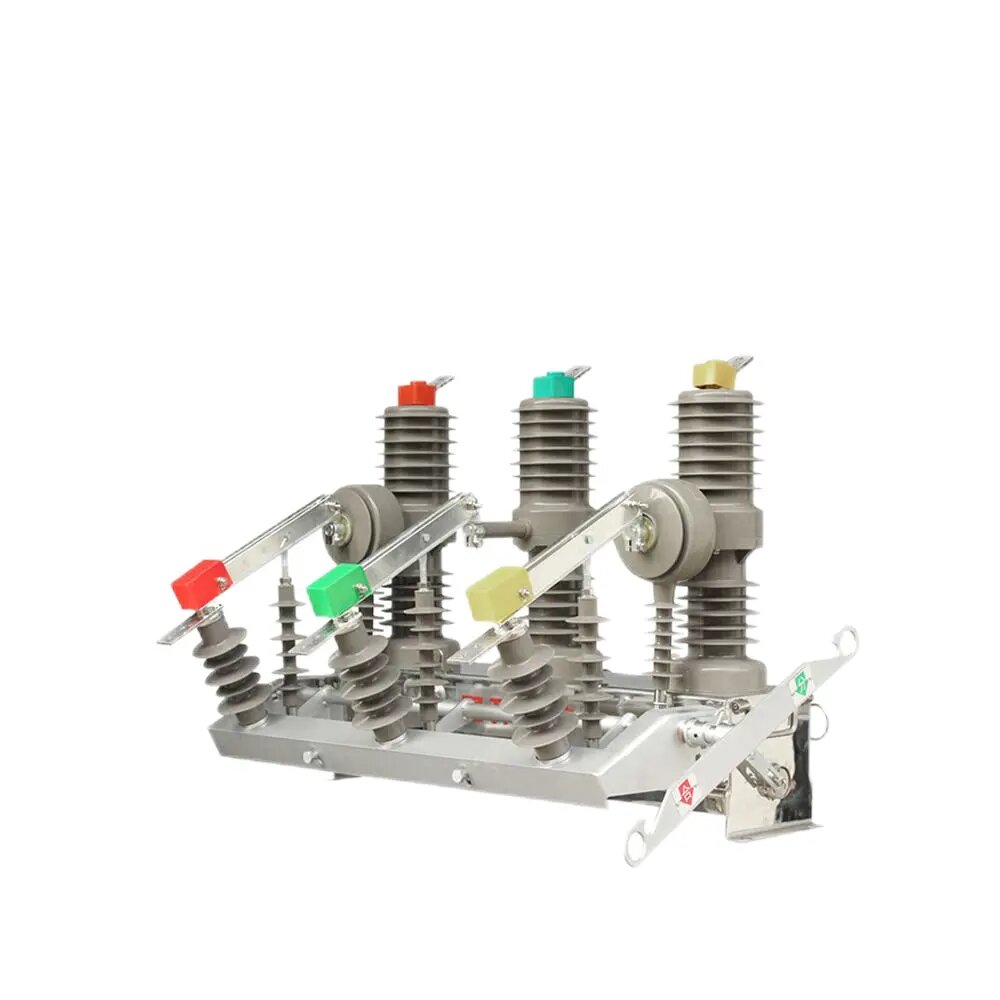

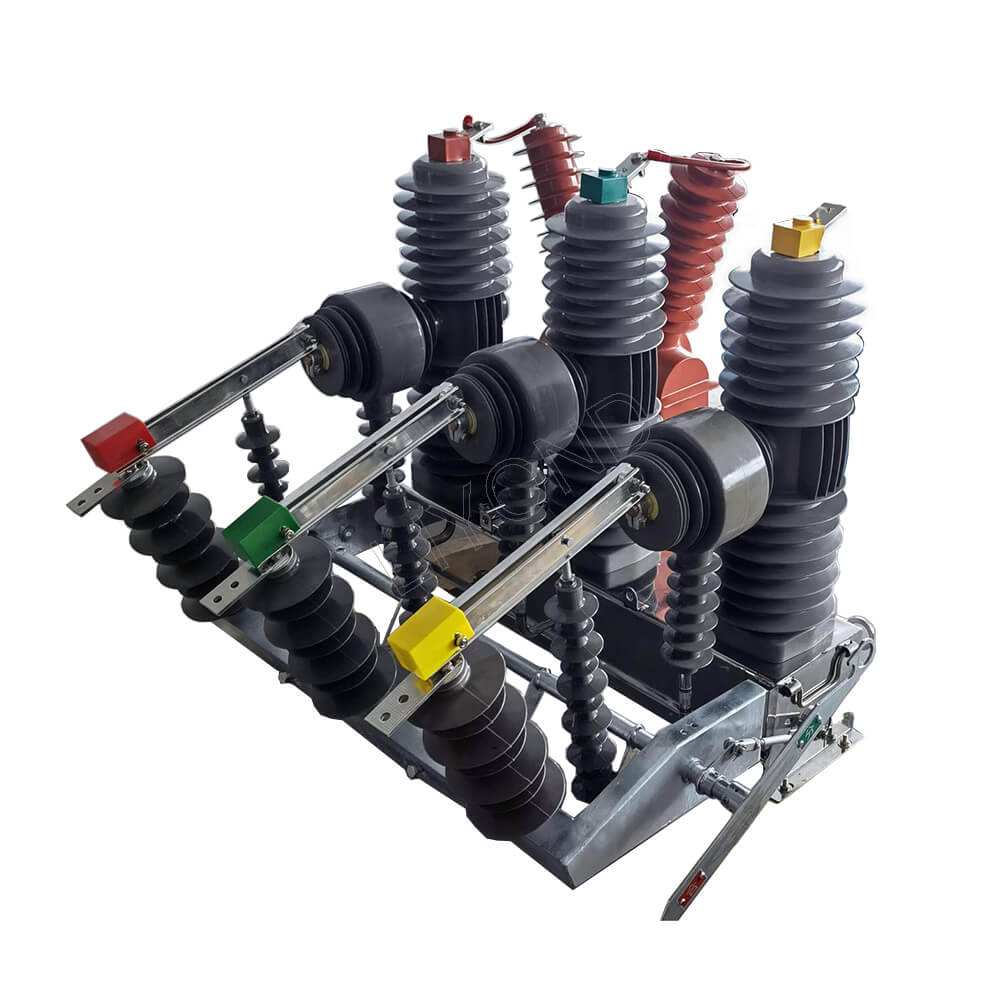

24KV utomhus högspänningsintelligent trefaspolmonterad vakuumkretsbrytare Auto Recloser

24KV utomhus högspänningsintelligent trefaspolmonterad vakuumkretsbrytare Auto Recloser

ZW32-24 Series utomhus högspänningsvakuumbrytare används i AC 50Hz, nominell spänning 24KV Tre-fas kraftsystem för stängning/brytbelastningsström, överström och kortslutningsström. Brytaren kan utrusta med att återlämna styrenheten till identitetsbrott nuvarande egenskaper och uppnå flera automatiska återlosning eller felisolering. Självförsörjad PT som strömkälla blir det en smart kretsbrytare som kan styrenhet med SignA-utgång av spänning och ström. Den elektroniska PT ger strömförsörjning och kan fullfölja trestegs sammansatt skydd av överströmsfördröjning i frostens fördröjning, och kortslutning och snabbbrott.

Det kan utrustas med en fjäderdriftmekanism, som har grundläggande funktioner som brytnings- och stängningsström, överbelastningsström och kortslutningsström. Det är den grundläggande typen av ZW32-24-serien. Kretsbrytaren och den isolerande omkopplaren kan kombineras för att bilda en "kombinerad brytare" (nedan kallad "kombinerad brytare") med en distinkt sprick. På den isolerande switchen kan användaren välja att använda silikongummi isolerande mantel, som har egenskaperna för regn, snö, sand och antiförorening och korrosion och kan effektivt undvika frysning och oxidation av isoleringsomkopplaren.

Kretsbrytaren kan eguppas med en blixt -arrester, och blixtnedgången kan installeras på valfri sida av de inkommande och utgående linjerna enligt användarkraven;

Kretsbrytaren kan utrustas med en Inrush-strömkontroller, som har funktionen att undkomma flöde och överströmsbrytning: brytaren kan vara utrustad med 2 till 3 mät- eller mättransformatorer.

Recloser -styrenheten kan konfigureras som en intelligent brytare av återloare typ. Den grundläggande typen och återlosningsstyrenheten är lämpliga för tillfället med lättillgänglig strömförsörjning. PT -typen och tillfällighetskontrollern är lämpliga för ingen strömförsörjning. Den intelligenta brytaren är lämplig för strömförsörjningen av strålningstyp och Ring Network -strömförsörjningssystemet för att hjälpa systemet att eliminera övergående fel och återställa automatiskt strömförsörjning, och också isolera fel för att uppnå distributionsnätverksautomation

ZW32-24 utomhus AC högspänningsvakuumbrytare (nedan kallad brytare) är en spänning på 24 kV, 50Hz tre-fas AC utomhuskraftsfördelning. Det används främst för att öppna och stänga lastströmmen, överbelastningsström och kortslutningsström i kraftsystemet. Överbelastning av ström- och kortslutningsström. Lämpliga för transformatorstationer och industri- och gruvföretag i distributionssystemet för skydds- och kontrolländamål, mer är det lämpligt för landsbygden och platsen för ofta drift.

Produktstrukturfunktioner

1. Skalet är tillverkat av högkvalitativt rostfritt stål eller vanlig stålplatta, som sprayas med UV-resistent lack efter dacromet antirustbehandlingsprocess. Produkten har utmärkt anti -friktion, anti -saltdimma och andra anti -miljöegenskaper.

2. APG -fast isolerad pol är inkapslad med silikongummi (som isolering och buffert), med liten volym, utmärkt anti -kondensationsprestanda, lång arbetsliv och pålitlig prestanda.

3. Driftsmekanismen är en fjäderdriftmekanism, som kan vara manuell eller elektrisk. Vid behov kan en fjärrkontrollenhet och en enhet för att undvika att stänga inrush -strömmen läggas till. Den erforderliga effekten av extern strömförsörjning är inte mer än 70W, vilket är lätt att vara utrustad med backup -strömförsörjning. Buffertenheten med unik design har utmärkt prestanda, litet rebound och lågt brus.

4. ARC -släckkammaren antar special rostfritt stållödningsteknik utan elektroplätering, med hög svetskvalitet, stabilitet och tillförlitlighet och låg luftläckage. Special Ceramic Metallization Formula och Advanced Ceramic Metallization Process används i tillverkningsprocessen för att säkerställa produktens lufttäthet, och draghållfastheten är 130MPa fullständig primär tätning.

5. Den nuvarande transformatorn är tillverkad av högkvalitativ magnetisk ledande material och sammansatt isolering av epoxiharts och silikongummi. Det har fördelarna med stor kapacitet, hög dynamisk termisk stabilitet, hög precisionsnivå, underhållsfri och hög tillförlitlighet.

Drag

1. Brottbrytaren antar en trefas pelarstruktur, som har egenskaperna för att bryta prestanda, stabilitet och tillförlitlighet, ingen fara för förbränning och explosion, underhållsfri, liten storlek, lätt vikt och lång livslängd.

2. Brytbrytaren antar en helt sluten struktur med god tätningsprestanda, vilket hjälper till att förbättra fuktsäker och anti-donensationsprestanda och är särskilt lämplig för användning i svåra förkylningar eller fuktiga områden.

3. Trefaspelare och strömtransformatorer isoleras av importerade utomhusepoxihartsfasta ämnen, som har egenskaperna för hög och låg temperaturmotstånd, ultraviolett motstånd och åldrande motstånd.

4. Driftsmekanismen antar en miniatyriserad popup-driftsmekanism, som har låg energiförbrukning för öppning och stängning; Mekanismöverföringen antar direktöverföringsläge, med färre öppnings- och stängningsdelar och hög tillförlitlighet. Driftsmekanismen finns i en förseglad mekanismlåda, som löser problemet med mekanismkorrosion och förbättrar mekanismens tillförlitlighet.

5. Öppnings- och stängningsverksamheten för brytaren kan manövreras manuellt eller elektriskt eller på distans. Det kan matchas med styrenheten för att förverkliga effektfördelningsautomation och kan också kombineras med Recloser Controller för att bilda en återlämnare.

6. Circuit Breaker kan vara utrustad med tvåfas eller trefas CT för automatiskt överströmsutlösningsskydd och intelligent kontroll för informationsanalys. .

7. Brottsbrytaren kan vara utrustad med isolerande switch och trefas koppling. Det finns ett uppenbart synligt fraktur när den isolerande switchen är i off-tillståndet, och den har ett anti-motståndslås med brytarnas kropp. Det kan anslutas till en Surge Arrester Post -isolator för enkelt och säkert underhåll.

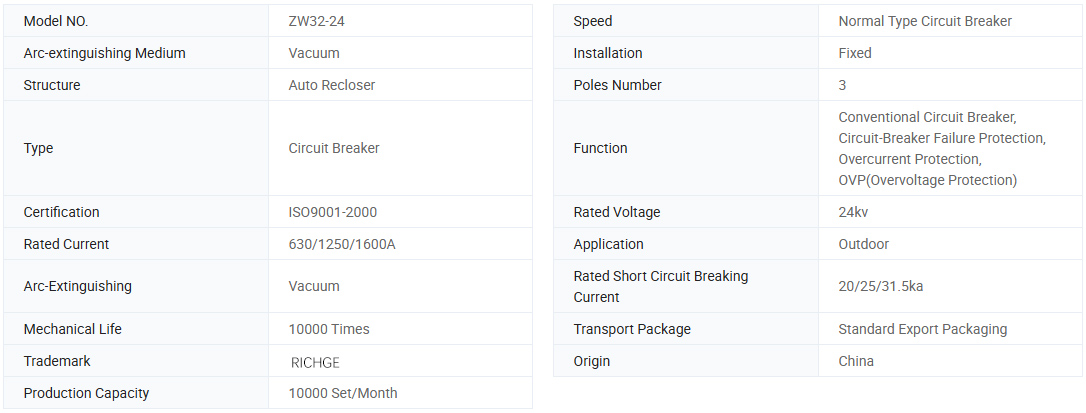

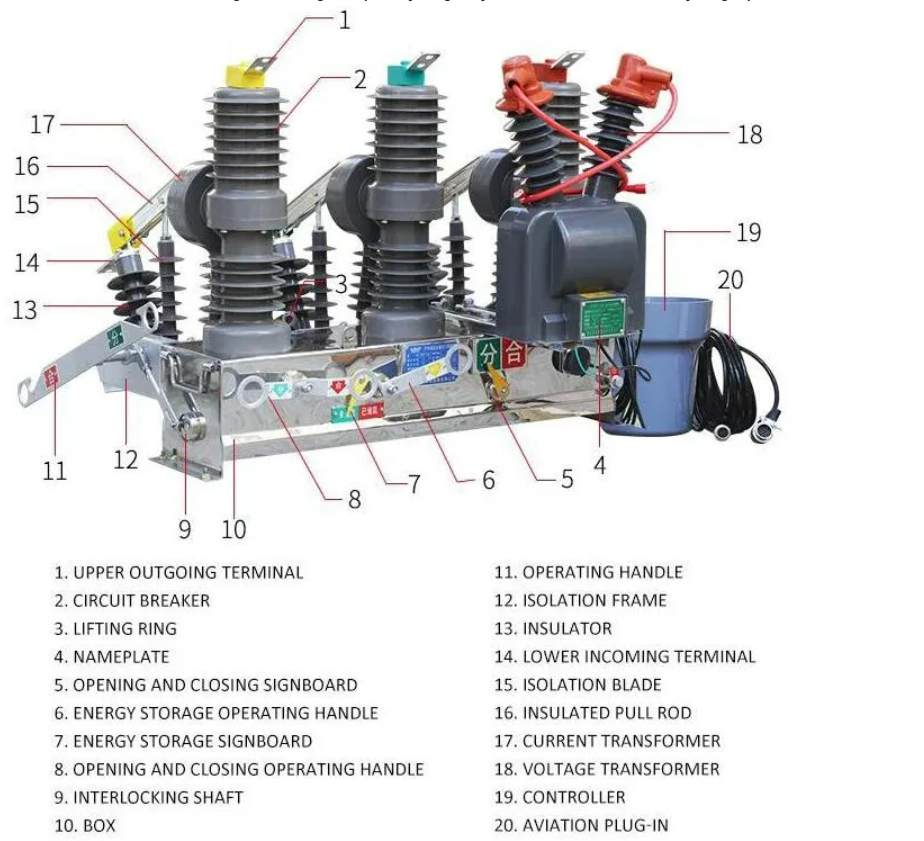

Grundinformation.

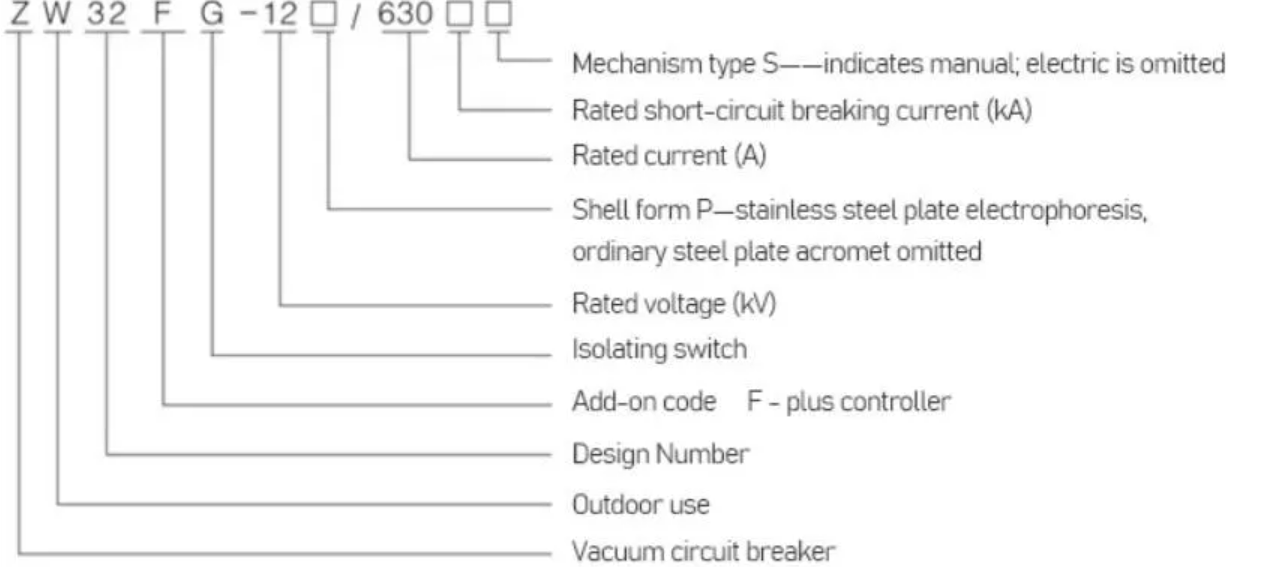

Modellbeskrivning

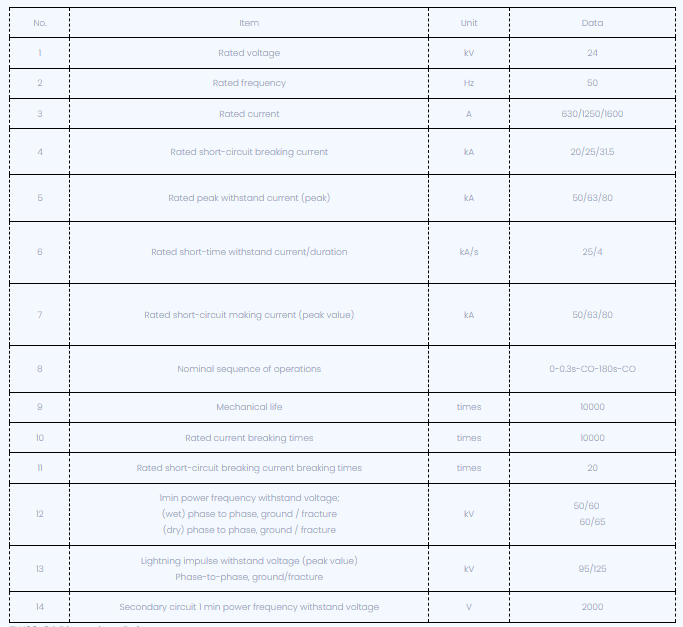

Teknisk parameter

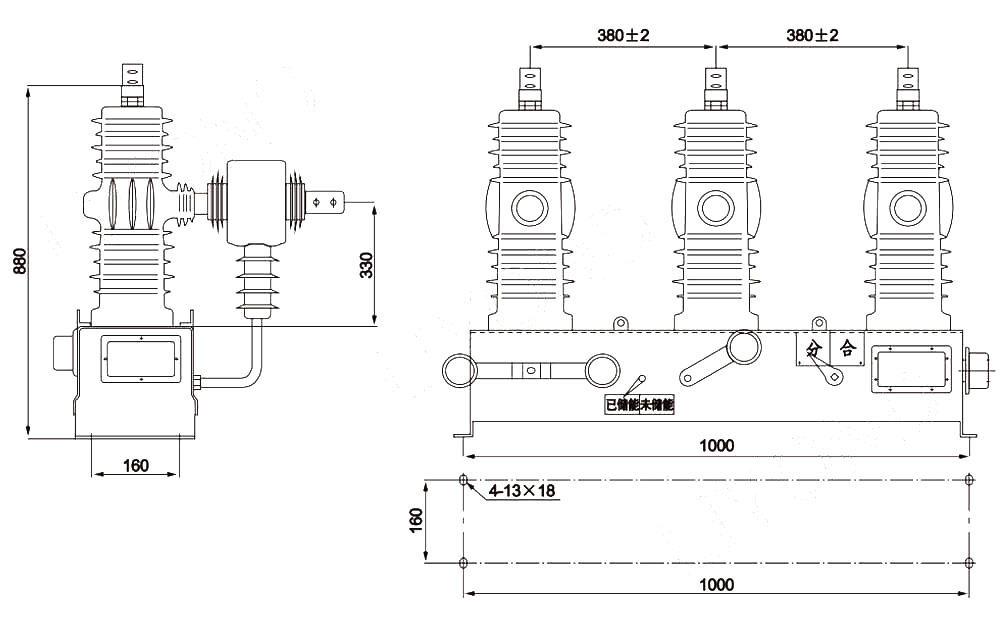

Konturdimension ritning

ZW32-24 Dimensions Reference

När du beställer, ange produkttyp, namn, kvantitet, rankad ström, betygsatt kortslutning som bryter ström, strömförhållandet mellan det aktuella transformatorn, driftsläge och driftspänning, etc.

Arbetsvillkor

1. Höjd 1000m;

2. Den omgivande lufttemperaturen är 45 ° C ~+65 ° C; Den dagliga temperaturskillnaden är 25 ° C;

3. Vindhastigheten är inte större än 35 m/s;

4. Jordbävningsintensiteten överstiger inte 8 grader;

5. Föroreningsnivå: nivå IV;

6. Installationsplats: Ingen brandfarlig, torr explosionsrisk, kemisk korrosionsplats.
