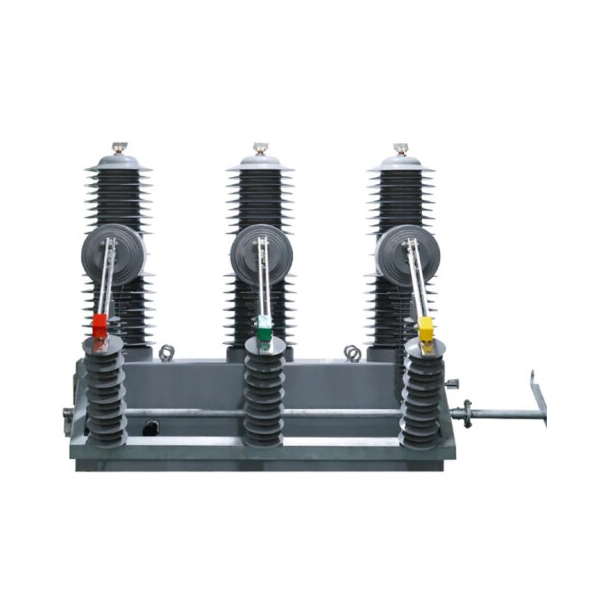

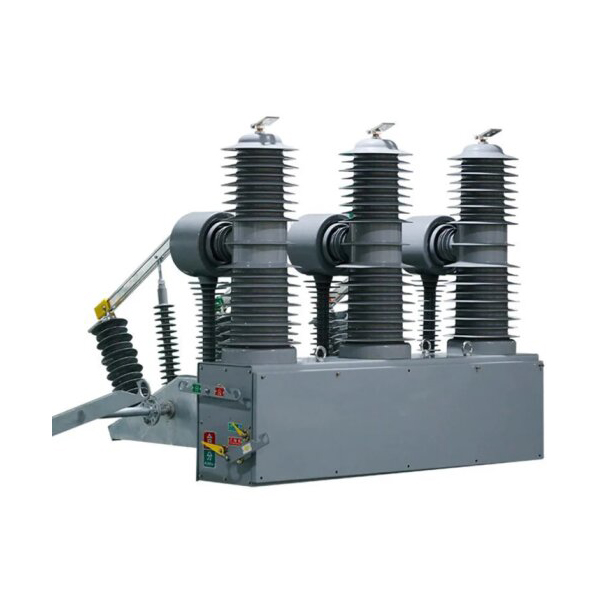

ZW32-40,5kV utomhusstångsmonterad vakuumbrytare 35kV Auto Recloser

ZW32-40,5kV utomhusstångsmonterad vakuumbrytare 35kV Auto Recloser

ZW32-40.5 Series utomhus högspänning Vakuumkretsbrytare används i trefase kraftsystem med AC 50Hz och nominell spänning på 35 kV, som ett sätt att separera och kombinera lastström, överbelastningsström och kortslutningsström. Kretsbrytaren kan utrustas med återlosningsstyrenhet för att identifiera de aktuella egenskaperna och uppnå flera automatiska återlosning, självförsörjad PT som en kraftkälla för att bli en intelligent brytare med spänning och strömsignalutgång och kan styras; Genom den elektroniska PT för att tillhandahålla kraft och kan slutföra överströmsfördröjningen, Inrush-strömfördröjning, kortslutande snabbavbrott tre-stegs kompositskydd.

ZW32-40.5 Högspänningsvakuumbrytare utomhus är huvudsakligen sammansatt av integrerad tätad pol, strömtransformator, OperationG-mekanism och boxkropp. Denna typ av brytare är miniatyriserad, och dess skal är tillverkat av högkvalitativt stålbox. För aktuella trasformer kan väljas efter användarnas behov. ZW32-40.5 Högspänningens vakuumbrytare och matchande intelligent kontrollkombination. Off-drift av switch kan realiseras lokalt, och det kan också drivas genom fjärrkontroll genom kommunikationsgränssnitt. ÖVRIGT INFORMATION OM CIVER BREAKER kan också överföras till kontrollcentret, och kommunikationskanalen kan vara kabel, optisk fiber.gprs/CDMA, GSM, GSM, GSM, osv.

Drag

(1) ZW32-40.5-serie produkter totalt för pelartypen, trefas som är vanlig monterad på en mekanismbox, den dynamiska änden av det avbrottsrummet genom böjningsarmen, isolerade slipsstänger för utgångsaxeln för den anslutna mekanismen. Mekanismen och anslutningsstången ansluten till brytaren finns i en vattentät låda. Överföringsmekanismen för brytaren består av en anslutningsstång och en kryckarm, och den dynamiska änden av avbrottskammaren är ansluten till utgångsaxeln för driftsmekanismen genom en kryckarm, en isolerad slipsstång, en anslutningsstång och en operationsmekanism. Rotationen av utgångsaxeln drivs för att inse den dynamiska kontakten för bågens släckkammare för att utföra uppdelnings- och stängningsverkan.

(2) ZW32-40.5 Series-produkter är utrustade med den aktuella transformatorn, varje fas kan ta fyra lindningar, varav två används för mätning, två för skydd. Enligt kundens behov kan 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5 nuvarande transformator installeras.

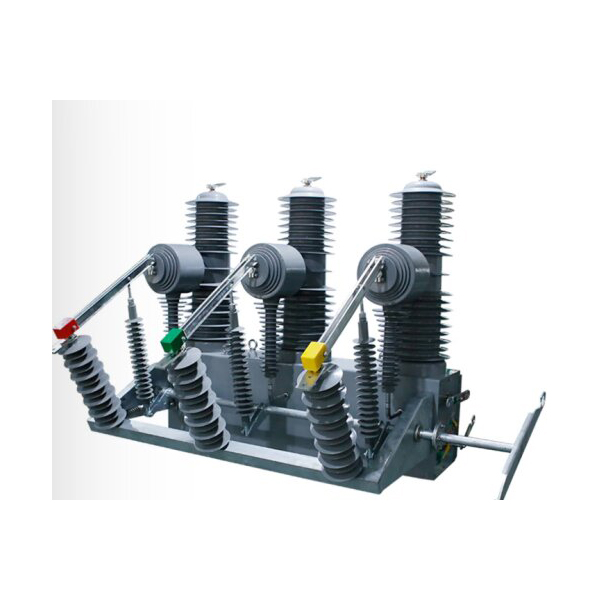

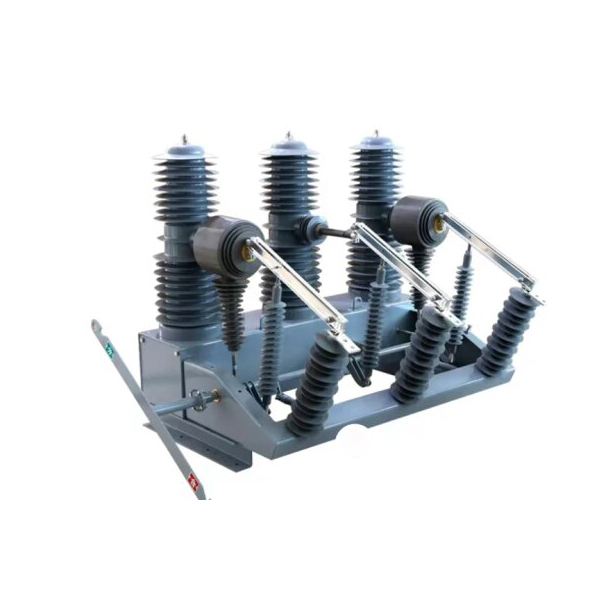

(3) Kopplingsbrytare kan läggas till sidan av brytaren för att bilda en utomhushögspänningsvakuumbrytare och en utomhushögspänningskopplingskombinationskombinationsapparat, vilket ökar den synliga kopplingsbrotten och har tillförlitlig sammankoppling.

Grundinformation.

Teknisk parameter

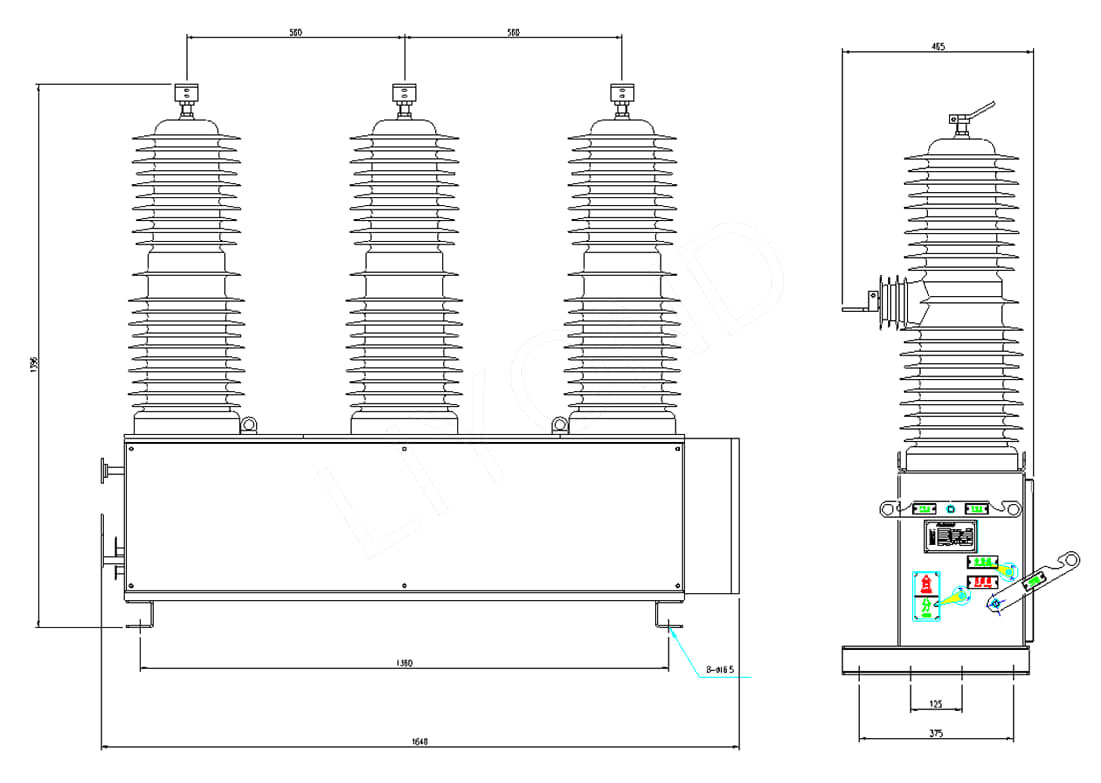

Dimensionell ritning:

ZW32-40.5dimensioner referens

När du beställer, ange produkttyp, namn, kvantitet, rankad ström, betygsatt kortslutning som bryter ström, strömförhållandet mellan det aktuella transformatorn, driftsläge och driftspänning, etc.

Arbetsvillkor

1. Omgivande lufttemperatur: -30 ℃ ~+60 ℃;

2. Höjd: högst 2 000 meter;

3. Vindhastigheten överstiger inte 34 m/s;

¨ vibrationer eller markrörelser utanför switchgear och kontrollutrustning är försumbar;

4. Föroreningsnivå: nivå IV;

5. Lagringstemperatur -40 ℃ ~+85 ℃.

Vanliga frågor

F1: Är du tillverkare eller handlare?

A1: Vi är en ledande professionell tillverkare.

F2: Hur lång är din leveranscykel?

A2: Det beror på dina produktkrav och kvantitet. Generellt krävs 5 till 10 arbetsdagar för leverans

F3: Vad är din service efter försäljning?

A3: Vi kan svara på användarnas frågor lösa sina problem 24 timmar om dygnet och ge omfattande teknisk support för alla våra produkter snabbt.

F4: Hur löser du kvalitetsproblem?

A4: Ge detaljerade foton av kvalitetsproblemen. Våra tekniska och kvalitetsinspektionsavdelningar kommer att analysera dem. Vi kommer att ge en tillfredsställande lösning inom två dagar.

F5: Accepterar du anpassade tjänster?

A5: Vi tillhandahåller OEM/ODM -tjänster och kan skriva ut din logotyp på produkterna. Vårt professionella tekniska och citatteam kan tillhandahålla tillfredsställande projekt enligt dina ritningar och parametrar.
