HLQ / HLQL Series Twin-Shaft Precision Linear Slide Cylinder (Recirkulerande kulstyrning)

Stämpla:SOLH från Richge Technology

Produktpositionering

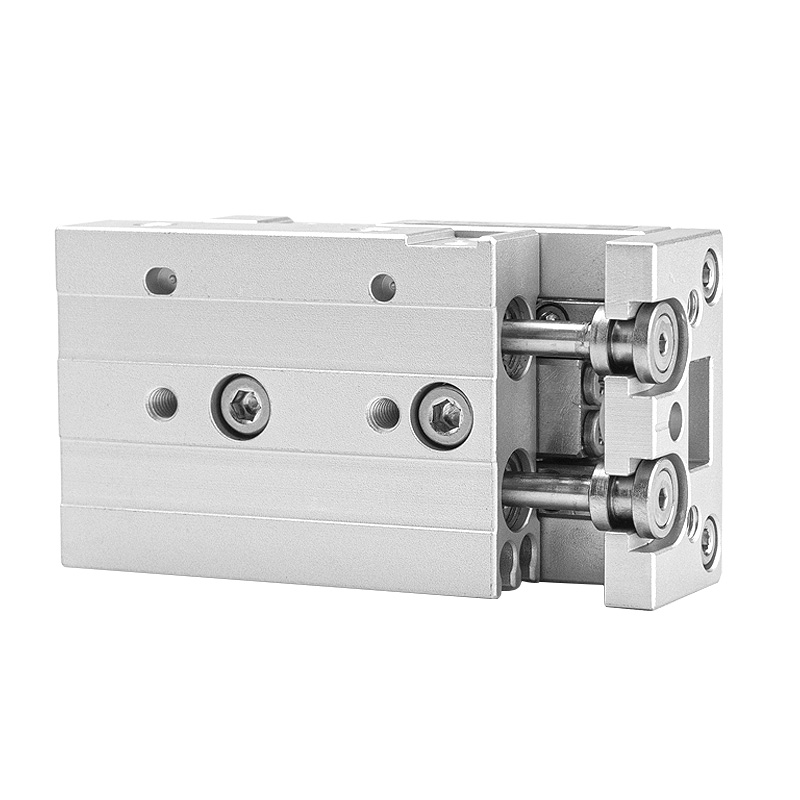

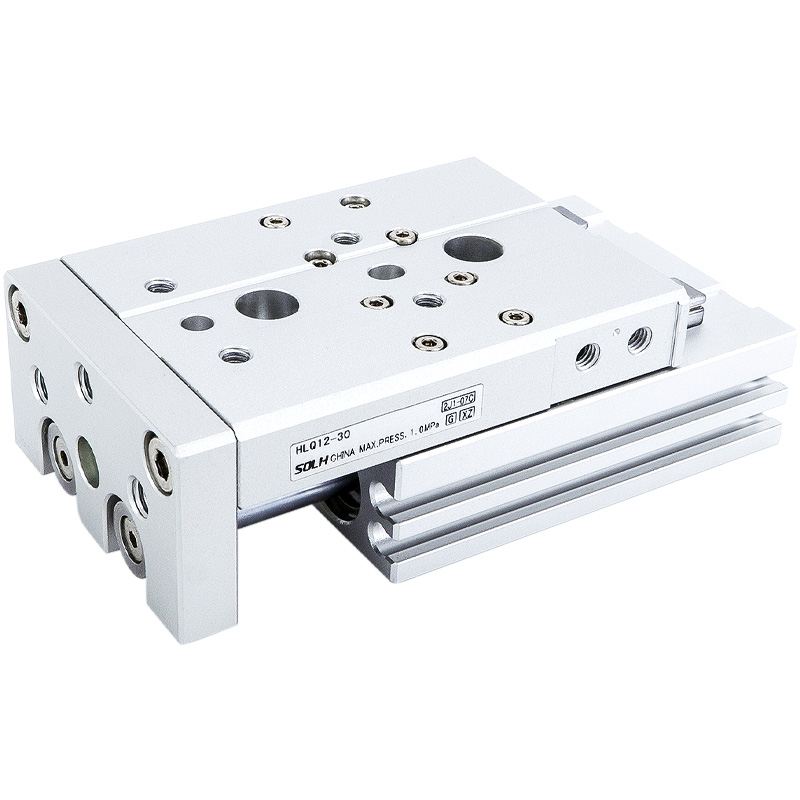

     SOLH HLQ / HLQL precisionsglidcylinder med två axlar använder en linjär styrkärnstruktur för recirkulerande kulor, vilket ger hög precision och hög styvhet jämn linjär fram- och återgående rörelse för automatiserad utrustning. Två varianter täcker lätt-medel respektive tung excentrisk belastning.

Serieöversikt

     -- HLQ standardtyp: Cylinderkropp placerad på sidan av glidenheten, kompakt total bredd

     -- HLQL symmetrisk typ: centrerad cylinder + dubbla symmetriska styrskenor, ultrahög styvhet och anti-avböjningskapacitet

     -- Styrstruktur: Linjär styrning för recirkulerande boll; enkelskena för borrning 6/8, dubbla parallellskenor för borrning ≥12

     -- Driftläge: Dubbelverkande fram- och återgående rörelse

     -- Tillämpligt medium: Tryckluft med filtreringsprecision ≥40μm

Tabell för kärntekniska specifikationer

Strukturella och prestandafördelar

  1. Dubbla precisionsrecirkulerande kulledarskenor

     -- Låg friktion, extremt jämna rörelser, enastående rakhet och repeterad positioneringsnoggrannhet; integrerad anti-rost dammsäker beläggning för förlängd livslängd.

  2. Inbyggd flytled

     -- Elastisk flytande anslutning mellan kolv och glidvagn förskjuter sidokraft och excentriskt vridmoment, vilket förhindrar kolvstångsdeformation och överbelastningsskador.

  3. Twin Parallell Kolvstång Design

     -- Fördubblad uteffekt, kraftfull anti-torsionsprestanda, noll rotation av glidplattformen under belastning.

 4. Monteringslayout i flera riktningar

     -- Tappade monteringshål på botten, framsidan och sidoytor för 3-vägs installation; precisionslokalisering av stifthål på basen för snabb exakt fixturmontering.

  5. 3-Sid Jig Monteringsytor

     -- Tappade hål för verktyg på slidens topp och framsida; placera stifthål på skjutreglagets topp för att garantera fixturens repeterande positioneringsnoggrannhet.

  6. Förbearbetade sensorspår

     -- Standard skjutspår på cylindersidan för snabb installation och justerbar position för magnetiska reedomkopplare.

  7. Olika kombinationer av buffert och stoppblock

     -- Valfri fast luftbuffert, justerbar luftbuffert (A/AS/AF), hydraulisk stötdämparbuffert (B/BF); flera tillbehör för externa gränsstoppsblock tillgängliga.

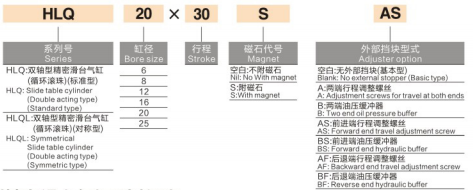

Standard modellnamngivningsregel

  1. Exempelmodell: HLQ20×30SAS

     -- HLQ = Standard dubbelaxelserie; HLQL = symmetrisk dubbelskena serie med hög styvhet

     -- 20 = Cylinderhålets diameter (mm)

     -- 30 = Nominell slaglängd (mm)

     -- S = Inbyggd permanent magnetisk ring (obligatorisk standardkonfiguration)

     -- A = Justerbar luftbuffert med dubbla ändar

        AS = Fronttakt enkel justerbar luftbuffert

        AF = Returslag enkel justerbar luftbuffert

     -- B = Dubbla ändar hydrauloljebuffert

        BF = Returslag enkel hydrauloljebuffert

Teoretisk uteffekttabell (Enhet: N)

Riktlinjer för urval och typiska tillämpningsscenarier

  1. Logik för val av modell

     -- HLQ standardtyp: Kompakt installationsutrymme, medel-liten belastning, lätt eller ingen excentrisk sidobelastning

     -- HLQL symmetrisk typ: Tung belastning, uppenbar excentrisk offsetbelastning, hög styvhet och ultrahöga krav på positioneringsprecision

  2. Typiska tillämpningar

     Precisionspositionering, automatisk arbetsstyckeöverföring, pneumatiska fastspänningsstationer; används ofta i 3C-elektronik, halvledartillverkningslinjer, automatiserad monteringsutrustning och precisionstestinstrument.

Sammanfattning av en mening

     SOLH HLQ / HLQL dubbelaxel återcirkulerande kulslidcylinder erbjuder kompakta och symmetriska dubbla varianter med hög styvhet som standard, med valfri luft/hydraulisk buffert, anti-torsion tvillingstav och flytande leddesign, det universella linjära ställdonet med hög precision för automatiserad kläm-, överförings- och positioneringsutrustning med hög precision.
