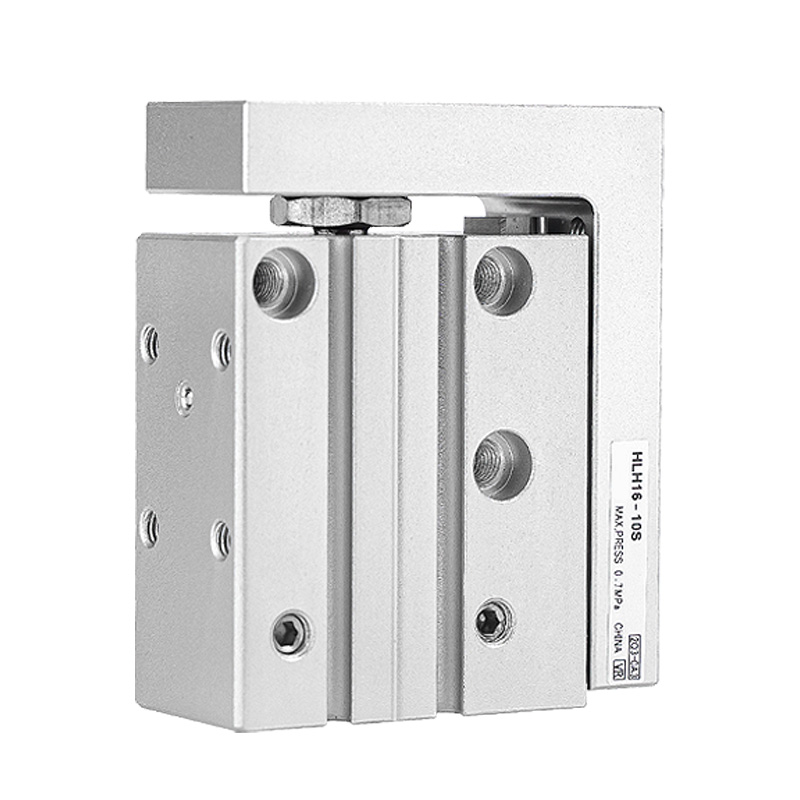

HLH Series sidosäcke Precision linjär glidcylinder

HLH-seriens sidoskena Precision linjär glidcylinder (återcirkulerande kulstyrning)

Stämpla:SOLH från Richge Technology

Produktpositionering

     SOLH HLH-serien är en linjär glidcylinder med låg profil utrustad med integrerad sidomonterad L-formad recirkulerande linjär styrskena. Den har en ultratunn slimmad kroppsdesign för att spara installationsutrymme, den är speciellt utvecklad för precisionsmontering, lätt lastpositionering och automationsutrustning med begränsat monteringsutrymme.

Serieöversikt

     -- Seriekod: HLH (enkel sidoskenesdesign, ingen symmetrisk variant med dubbelskena)

     -- Styrsystem: sidomonterad linjär styrning för recirkulerande kula (integrerad skena av L-typ)

     -- Driftstyp: Dubbelverkande fram- och återgående cylinder

     -- Tillämpligt medium: ren tryckluft (filtreringsprecision ≥40μm)

     -- Kärnkonkurrensfördelar: Ultratunn profil, 4-vägs monteringshål, 3-riktad luftportslayout, utmärkt utrymmesutnyttjande

Tabell för kärntekniska specifikationer

Strukturella och prestandafördelar

  1. Integrerad sidostyrskena för cirkulerande kula av L-typ

     Sken- och glidvagnsstruktur i ett stycke ger överlägsen rakhet och antirotationsprecision; ultrasmal tunn kropp minskar avsevärt den totala installationsbredden.

  2. Universell 4-vägs monteringslayout

     Montering av gängade hål bearbetade på botten, sido-, främre och bakre ändytor av huvudkroppen; flexibel fixering från fyra riktningar för att passa komplex kompakt utrustningslayout.

  3. Flexibel 3-vägs luftportskonfiguration

     Luftintag/utloppsportar tillgängliga på baksidan, sidosidan och framsidan; mycket fritt rörarrangemang för snygg och snygg kretsdragning.

  4. Monteringsytor för dubbla fixturer

     Tappade hål för verktygsmontering på både ovansidan och framsidan av glidvagnen; positionering av stifthål på toppplanet för att garantera exakt jiggpositionering.

  5. Förbearbetade sensorspår

     Standard skjutspår på båda sidor av cylinderkroppen för enkel installation och justerbar placering av magnetiska reed-brytare.

  6. Inbyggd flytled

     Flytande anslutning mellan kolvstången och glidvagnen eliminerar sidobelastningsspänningar och skyddar den interna kolvenheten från avböjningsskador.

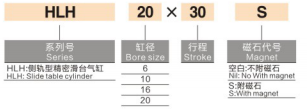

Namnregel för modellkod

   1. Exempel: HLH16×30S

     -- HLH: Seriekod för sidoskenes tunn glidcylinder

     -- 16: Cylinderhålets diameter (mm)

     -- 30: Nominell slaglängd (mm)

     -- S: Inbyggd permanent magnetisk ring (standard fabrikskonfiguration)

Teoretisk uteffekttabell (Enhet: N)

Riktlinjer för modellval och typiska tillämpningar

  1. Urvalsnyckelpunkter

     -- Prioritet för utrymmesbegränsning: Välj HLH när installationsavståndet är extremt begränsat, vilket kräver ett ultratunt, smalt skjutdon.

     -- Belastningskaraktäristik: Lämplig för lätt fram- och återgående rörelse utan uppenbar excentrisk sidobelastning, höga krav på repeterad positioneringsnoggrannhet.

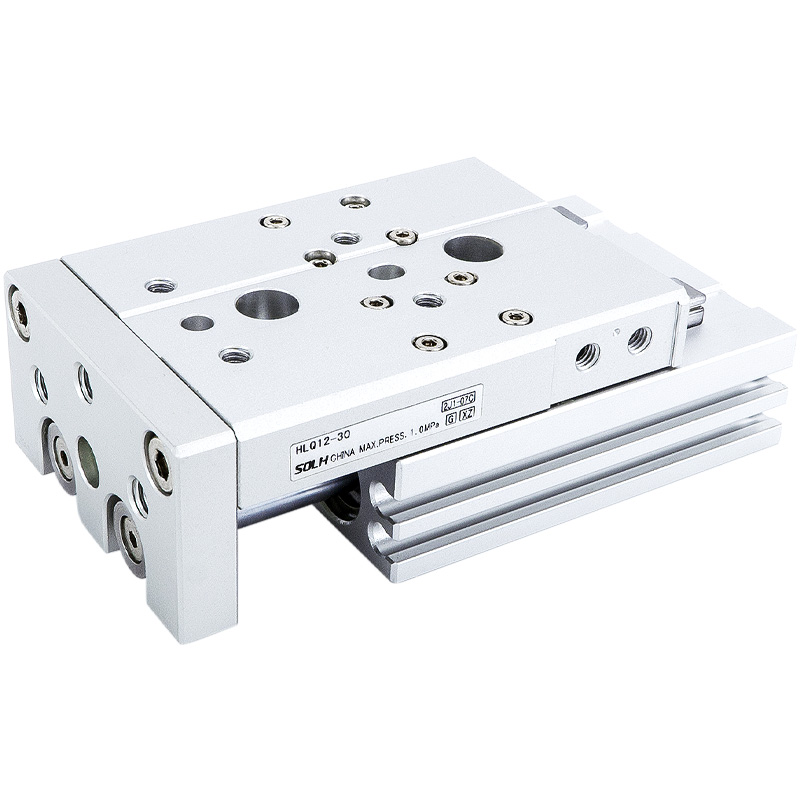

     -- Jämförelse med HLQ-serien: HLH tunnare och utrymmesbesparande; HLQ dubbelskena med högre styvhet och större lastkapacitet.

  2. Typiska industriella tillämpningsscenarier

     -- Precisionsmonteringsutrustning för 3C-elektronik och halvledartillverkning

     -- Mini automatiserade testjiggar och inspektionsstationer

     -- Lätta precisionsklämnings-, tryck- och positioneringsmekanismer

     -- Fram- och återgående lätta rörelseenheter installerade i smala kompaktmaskiner

Sammanfattning av en mening

     SOLH HLH ultratunn sida L-skena linjär glidcylinder använder recirkulerande kulstyrning, stöder 4-vägs montering och 3-vägs luftportslayout med inbyggd magnetisk ring som standard, det idealiska pneumatiska ställdonet för lätt belastning precisionspositionering för smala utrymmen 3C och halvledarautomationsutrustning.
