MSQ Series Rack & Pinion Roterande ställdonbord (SOLH Richge Technology)

Stämpla:SOLH från Richge Technology

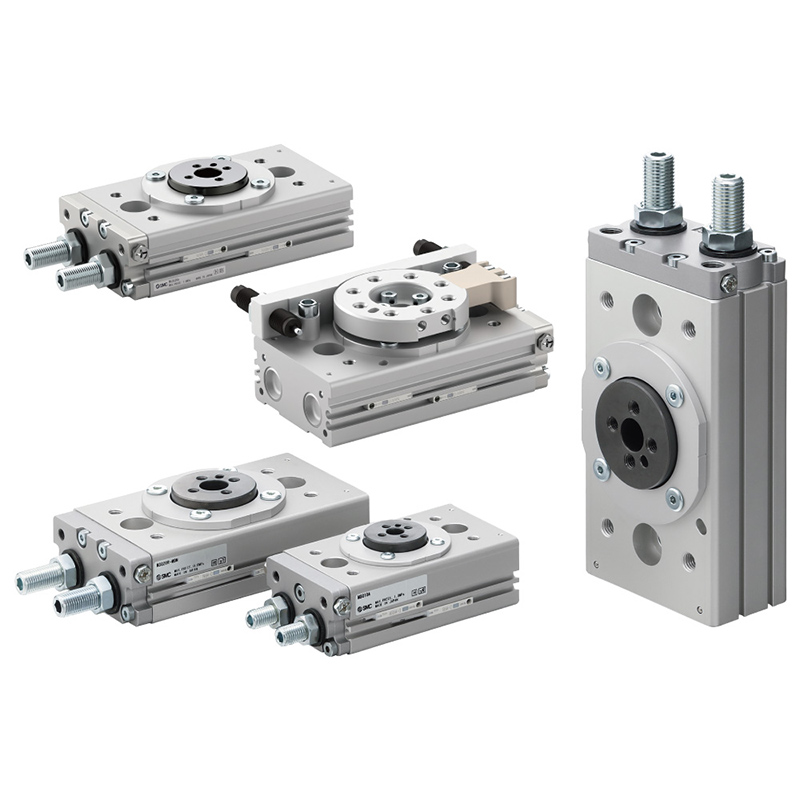

Produktöversikt

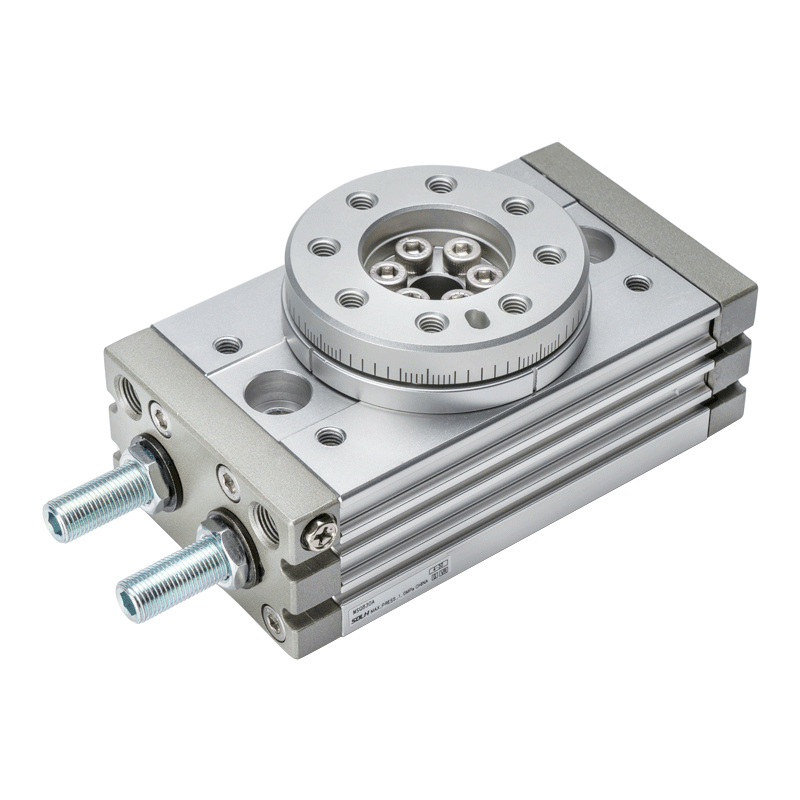

     SOLH MSQ-serien antar symmetrisk kuggstångs- och kugghjulsdrift med dubbla kolvar, uppdelad i två underserier: MSQB standardkvalitet och MSQA högprecisionskvalitet. Den har ett integrerat cirkulärt monteringsbord med ett centralt ihåligt genomgående hål, svängvinkel steglöst justerbar från 0~190°.

Symmetrisk kuggstång med dubbla kolvar ger 3~4 gånger större utgående vridmoment och överlägsen radiell/axiell belastningskapacitet jämfört med CRQ roterande cylindrar av skoveltyp. Två stötdämpningsalternativ tillgängliga: inbyggd gummibuffert eller integrerad hydraulisk buffert. Dubbla luftportslayout (ändyta/sida fram) förenklar slanglayouten; kompatibla magnetiska reed-omkopplare för återkoppling av roterande positionssignal. Används ofta för automatiserad indexering, arbetsstyckesvändning och precisionspositioneringsstationer.

Serieklassificerings- och urvalstabell (precision + buffertmatchning)

Kompletta modellkodningsregler

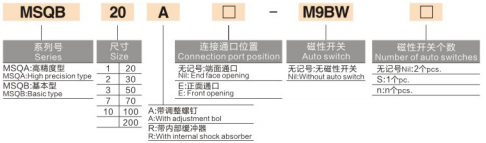

  1. Kodningsregel 1: MSQB20A-□-M9BW-□

     Exempel: MSQB20A-M9BW

     -- MSQB / MSQA: Serieidentifierare

        MSQB = Standard grundserie; MSQA = Högprecisionsprecisionsserie

     -- 20: Ramstorlek (tillgänglig: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- A/R: Vinkeljustering & buffertkod

        A = Dubbla ändvinkeljusteringsskruvar; R = Inbyggd hydraulisk stötdämpare; inget suffix = endast gummibuffert

     -- Mellanlåda: Luftportens läge

        Blank = Ändsidans luftportar; E = Främre sidoluftportar

     -- M9BW: Modell med magnetomkopplare

        Blank = Utan magnetomkopplare; M9BW / M9BL universal reed sensor kompatibel

     -- Sista lådan: Antal magnetomkopplare

        Blank = Standard 2 st; S = Enkelt stycke; Anpassad siffra = anpassad kvantitet

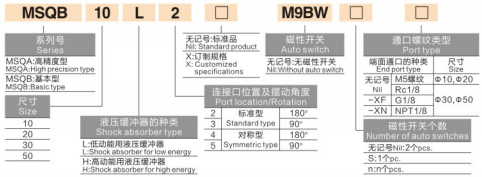

  2. Kodningsregel 2: MSQB10L2-□-M9BW-□-□

     Exempel: MSQB10L2-M9BW

     -- MSQB: Standardserie; ramstorlek 10/20/30/50

     -- L / H: Hydraulisk buffert kinetisk energiklass (endast för R hydraulisk version)

        L = Hydraulisk buffert med låg kinetisk energi; H = Hydraulisk buffert med hög kinetisk energi

     -- Siffra 2/3/4/5: Fast svängvinkelspecifikation

        2 = Standard 180°; 3 = 90°; 4 = Symmetrisk 180°; 5 = Symmetrisk 90°

     -- Mellanlåda: Anpassad märkning X, blank = standard lagermodell

     -- M9BW: Magnetbrytare, blank = ingen sensor utrustad

     -- Näst sista lådan: Magnetströmbrytare; blank=2st, S=1st

     -- Sista rutan: Trådspecifikation för luftport

        Blank = M5 gänga (endast för storlek 10/20); XF = G1/8; XN = NPT1/8 Amerikansk gänga

Kärnstrukturella fördelar

  1. Symmetrisk dubbelkolvstång och kuggdrev

     -- Dubbla synkrona kolvar trycker på växeln synkront, vilket eliminerar ensidigt glapp; likformig vridmomenteffekt med nollrotationsjitter, mycket högre lastkapacitet än enkolvsvingcylindrar.

  2. Integrerat roterande bord med stifthål

     -- Table pre-machined positioning pin holes and standard mounting tapped holes for direct jig/workpiece locking, easy alignment and high integral rigidity. Centralt ihåligt genomgående hål (φ6~φ24) tillåter luftslangar och sensorledningar att passera genom mitten, snygg inre maskinlayout.

  3. Layout för dubbla luftportar

     -- Två rörledningsalternativ: luftintag på ändsidan eller främre E-port på sidan, flexibel slangdragning för kompakt instängd utrustning utan mekanisk störning.

  4. Oberoende vinkeljusteringsskruvar med dubbla ändar (suffix A)

     -- Separata gränsskruvar i båda ändarna för att oberoende begränsa medurs och moturs slag; svängområde steglöst justerbart inom 0~190°, fabriksinställt till 190°.

  5. Två valfria stötdämpningssystem

     -- Standardversion: Gummibuffert med dubbla ändar för bullerreducering under låg hastighet lätt belastning

     -- -R hydraulisk buffertversion: Integrerad oljestötdämpare (L låg kinetisk / H hög kinetisk kvalitet) absorberar kraftiga stötar vid hög hastighet, minimerar stoppvibrationer och skyddar fixturer och arbetsstycken

  6. Magnetisk positionsåterkoppling kompatibel

     -- Inbyggd permanent magnetisk ring inuti cylinderkroppen, kompatibel med M9BW / M9BL reed-omkopplare för att överföra 0°/90°/180° in-place-signaler till PLC för automatisk förreglingslogik.

  7. Precisionskullagerstöd för MSQA

     -- MSQA högprecisionsmodell använder klassprecision kullagermontering; radiell och axiell utdragning ≤0,01 mm, noggrannhet för upprepad positionering ±0,01 mm. MSQB basversion uppfyller allmänna automationspositioneringskrav.

Universell standard tekniska specifikationer

  1. Körläge: Dubbelverkande kuggstång med dubbelkolv

  2. Driftstryckintervall

    -- Gummibufferttyp: 0,1~1,0 MPa

     -- -R hydraulisk bufferttyp: 0,1~0,6 MPa

  3. Bevistesttryck: 1,05 MPa

  4. Omgivningstemperatur: 0~60 ℃ (ingen is i luftkretsen)

  5. Justerbart svängområde: 0~190° steglöst justerbart, fabriksinställt 190°; fast vinkel 90° / 180° tillval

  6. Smörjning: Förfyllt fett med lång livslängd på fabriken, smörjfri design kompatibel med oljefri ren torr luft

  7. Tillämpligt medium: Filtrerad torr tryckluft (≥40 μm filtreringsprecision)

Vridmoment & lastbärande kapacitetstabell (0,5 MPa tilluft)

Buffer Max Kinetic Energy Comparison Tabell

Kompletta modellvalsregler

  1. Precisionsklassval

     -- Chippositionering, PCB optisk inspektion, precisionsmontering → MSQA högprecisionsserie

     -- Allmän vändning av arbetsstycke, materialavledning & sortering → MSQB standardbasserie

  2. Buffertmatchningsregel

     -- Låghastighets lätt belastning, kostnadskontroll: Non-R gummibuffertmodell

     -- Högfrekvent snabb cykel, kraftig stöt på arbetsstycket: Select -R hydraulisk buffert; lätt slag L-klass, kraftig slag H-klass

  3. Val av svängvinkel

     -- 90° vändning lastning/avlastning: Suffix 3/5

     -- 180° fram- och återgående indexering, dubbelsidig detektering: Suffix 2/4

     -- Eget godtyckligt begränsat svängområde: Universalmodell med A-justeringsskruv

  4. Luftportens layout

     -- Kompakt, begränsat inre maskinutrymme: E-sidans frontportversion

     -- Standard extern exponerad rörledning: Standard ändöppning

  5. Positionssignalåterkoppling

     -- In-place-signal krävs för PLC-förregling: Utrusta M9BW-magnetomkopplare (2st standard); endast enkelsidig detektering välj S enkelomkopplare

  6. Trådspecifikation

     -- Storlek 10 / 20 små ramar standard M5-gänga; medium-stor 30/50 tillval G1/8 (XF), NPT1/8 (XN) amerikansk gänga

Typiska industriella tillämpningsscenarier

     -- 3C Electronics Precision Automation: Chip roterande positionering, PCB multi-vinklar optisk inspektion, mikro-komponent indexering montering

     -- Förpackningsproduktionslinjer: Flaskförslutningsstationer, kartong 90° riktningsändring, roterande etikettfästning

     -- Maskinverktygsfixturer: Vändning av arbetsstycket, stansning av jiggindexering

     -- Logistisk sorteringsutrustning: Materialavledning, rörledningsroterande stoppmekanism

     -- Sluteffektor för minimanipulatorer: Robotledrotation, vakuumchuck pick-and-place vändning

     -- Precisionstestutrustning: Vridbord för syninspektion, lufttäthetstestjigg med flera vinklar

Stödjer Pneumatic Circuit Matching Solutions

  1. Standard allmän krets

     -- AFC luftkälla tvåpunktskombination → 4V210 5/2 magnetventil → PU luftslang → MSQ roterande bord (M9BW magnetomkopplare kopplad till PLC)

  2. Explosionssäker verkstadskrets

     -- Explosionssäker luftbehandlingsenhet → 50-VFE explosionssäker 5-vägs magnetventil → PU flexibel slang → MSQB/MSQA roterande cylinder för farlig miljö

  3. Mini Precision Micro Station

     --AC1500 mini luftregulatorfilter → 3V serie 3/2 magnetventil → PU4 tunna slangar → MSQ10 / MSQ20 litet roterande bord

Sammanfattning av en mening

     SOLH MSQ roterande kuggstångs- och kugghjulsbord med dubbla kolvar delas upp i MSQB-standard och MSQA högprecisionskvaliteter, stöder 0~190° justerbar svängning, dubbel gummi/hydraulisk stötdämpning, dubbel änd-/sidoluftportslayout och centralt ihåligt ledningshål, levererar 3~4x högre vridmoment än skovelhjulscylindrar för elektroniska maskiner och universalcylindrar för roterande verktyg och universalverktyg, testa automationslinjer.
