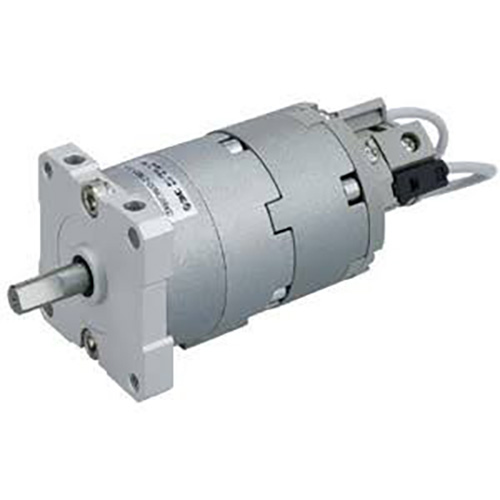

CRBU2-seriens frimonterade roterande ställdon av lamelltyp

Märke: SOLH by Richge Technology

Produktpositionering och kärnstrukturella funktioner

     SOLH CRBU2-serien är en roterande svängcylinder av minivingtyp designad för precisionsrotationsstationer med begränsat utrymme, med fri montering i flera riktningar, ultratunn lättviktskropp, noll växelspel och bred svängvinkel. Tillgängliga hålstorlekar: 10/15/20/30/40, med enkel-/dubbelvingealternativ för att möta olika krav på lätt belastning.

 1. Höjdpunkter i kärndesignen

     -- Vinkel direktdrift (S enkelvinge / D dubbelvinge): Ingen växellåda, noll glapp, mjuk rotation och ultraexakt positionering

     -- Cylindrisk kontur för helt fri montering: Monterbar topp/botten/vänster/höger/axiell utan extra monteringsfästen; 12 % lättare än CRB2 för kompakt utrustningslayout

     -- Fullt svängvinkelområde: Enkel skovel 90°/180°/270°; Dubbelvinge 90°/100°, max enkelvinge upp till 270°

     -- Layout med dubbla rör: Standard sidoport (inget suffix) / axiell port (suffix E) för att matcha olika rörledningslayouter

     -- Expanderbara funktionsmoduler: Valfri W-vinkeljusteringsenhet & inbyggd magnetring för installation av magnetomkopplare; inga radiellt utskjutande delar för att spara skåputrymme

     -- Premium lågläckagetätningssystem: Specialkomposittätning med inbyggt positioneringsstopp, ultralågt internt läckage, oljefri drift lämplig för rena produktionsmiljöer

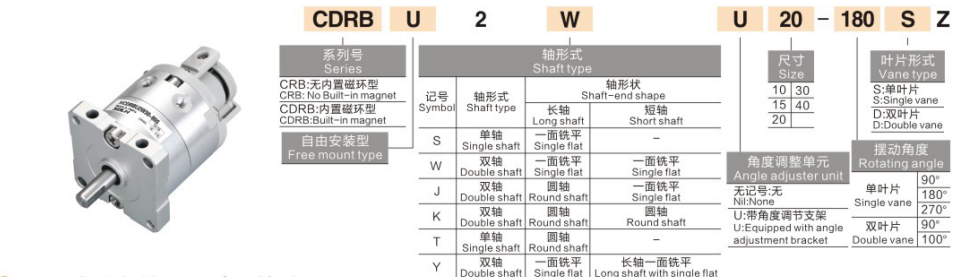

Komplett modellnamnsregel

  1. Modellexempel: CRBU2WU20-180SE-M9BW

 2. Standardorderreferensexempel

     -- Standard sidoport med en skovel: CRBU2-20-180S

     -- Med vinkeljustering + dubbelvinge: CRBU2W30-90D

     -- Axialport + magnetomkopplare: CRBU2-15-270SE-M9B

Standard universella tekniska specifikationer (testtryck: 0,5 MPa)

  1. Allmänna prestandaparametrar

     -- Driftstryckintervall: Storlek 10/15: 0,2~0,7MPa; Storlek 20/30/40: 0,15~1,0MPa

     -- Omgivningstemperatur: 5 ~ 60 ℃ (ingen isbildning inuti luftrören)

     -- Vinkelupprepningspositioneringsnoggrannhet: ±0,01°, stabil rotation utan glapp

     -- Inbyggd buffert: Ingen; extern stötdämpare konfigurerbar separat

     -- Tillåten kinetisk slagenergi: 0,00015 ~ 0,04J (ökar proportionellt med hålstorleken)

     -- Smörjbehov: Fabriksförsmord oljefri design

  2. Tabell för teoretisk utmatningsmoment (Enhet: N·m @0,5 MPa)

  3. Vikt & övergripande dimensionsreferens (180°-specifikation)

Grundläggande konkurrensfördelar

  1. Flervägsfri montering sparar utrymme

     -- Cylindrisk slät kropp kan fixeras med skruvar på vilken yta som helst utan fästen; 12 % lättare kropp, det optimala valet för mycket kompakta integrerade utrustningsramar

  2. Noll glapp ultraexakt vinkelpositionering

     -- Direkt skoveldrift eliminerar växelns ingreppsspel, ultrasmidig rotation med ±0,01° upprepningsnoggrannhet för strikta precisionsvinkelkontrollstationer

  3. Brett justerbart svängområde med valfri stoppenhet

     -- Enkel skovel maximalt 270° svängning; W-vinkeljusteringsmodul möjliggör steglöst justerbar slaglängd 0~240°, bekväm multistationsvinkelfinjustering

  4. Dubbelvinge levererar fördubblat vridmoment under identiska konturer

     -- Samma yttermått, D dubbelvingemodell ger dubbelt vridmoment av S enkelvinge för att hantera högre roterande belastning

  5. Oljefri tätningsstruktur med lång livslängd

     -- Komposittätning med låg friktion, livslängd över 5 miljoner kopplingscykler, kompatibel med vanlig verkstad och dammfria rena produktionslinjer

Monteringsmetoder & typiska industriella applikationer

  1. Två huvudmonteringsformer

     -- Direkt kroppsmontering: Skruvar låser på valfri cylindrisk yta, axiell/radiell installation möjlig, snabb demontering och utbyte

     -- Kombinerad extra platt platta montering: Fäst horisontellt eller vertikalt via monteringsplattan, idealisk för robotändeffektor, utrustningssida och dold installation

  2. Typiska tillämpningsscenarier

     -- 3C Electronics Automation: Mini komponent vändning, kamera roterande positionering, jigg vinkel omkoppling, inspektion station roterande indexering

     -- Precisionsmonteringslinjer: Skruvåtdragande roterande mekanism, justering av terminal krympvinkel, lätt arbetsstycke 180° omsättning

     -- Förpackningsmaskineri: Material baffelrotation, finjustering av etikettfästningsvinkel, korta roterande matning

     -- Allmän automationsutrustning: Vridomkopplare för dörrar för utrustning, växling av produktionsstation, högfrekvent lätt belastning fram- och återgående rotation

Jämförelse av urval: CRBU2 Free Mount VS CRB2 Standard Mount Rotary Actuator

Snabbvalsguide i 3 steg

  1. Val av hålstorlek baserat på vridmomentbelastning

     -- Beräkna verkligt arbetsmoment, välj modell med 50 % vridmomentsäkerhetsmarginal:

     -- 10 ≤0,13N·m / 15 ≤0,33N·m / 20 ≤0,82N·m / 30 ≤2,06N·m / 40 ≤3,92N·m

  2. Val av bladtyp

     -- Lätt belastning med lågt vridmoment → S enkelvinge; Hög tung roterande belastning → D dubbelvinge (dubbelt vridmoment)

  3. Konfigurationsmatchning

     -- Vinkelfinjustering krävs: Lägg till suffix W vinkeljusteringsenhet (0~240° steglöst justerbar)

     -- PLC positionssignalåterkoppling: Utrusta M9B/M9BW magnetomkopplare för att detektera tvåvägs rotationsgräns

     -- Rörledningsbehov: Blank för standard sidoport, suffix E för axiell central luftport

Sammanfattning av en mening

     SOLH CRBU2 frimonterad skovelroterande cylinder har fästefri godtycklig installation, noll glapp ±0,01° precision, dubbla enkel-/dubbelvinge vridmomentalternativ och sido-/axiell luftportslayout, med valfri W-vinkeljusterare och M9BW-magnetomkopplare, lättviktskompakt lösning för 3C, precisionsmontering av lätta laststationer och packningsstationer.
