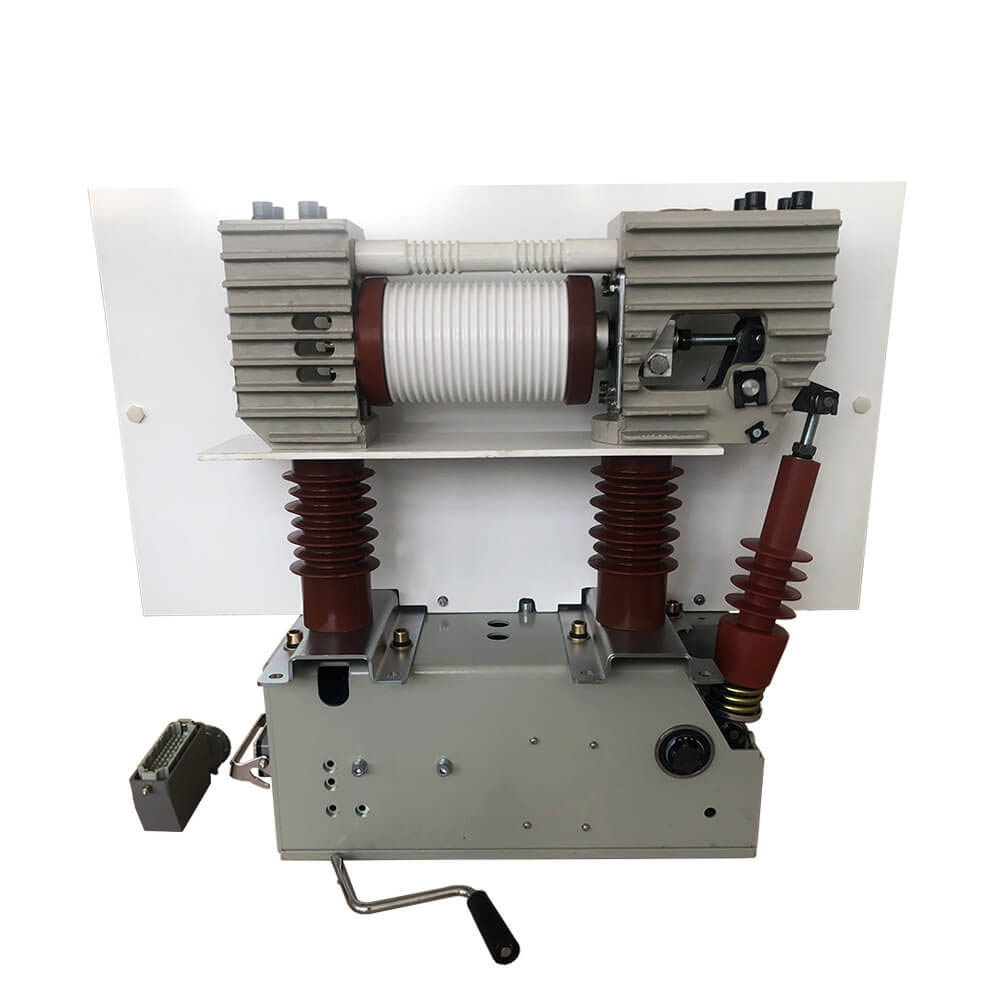

Dehög- och lågspänningsskåpbestår av två delar: skåpet och strömbrytaren, med funktioner som luftintag och uttag, kabelingång och -uttag samt samlingsskenanslutning.
Skåpet består av ett skal, elektriska komponenter (inklusive isolerande delar), olika mekanismer, sekundära terminaler och anslutningar.
Skåpsmaterial
1. Kallvalsad stålplåt eller vinkelstål (för svetsskåp); 2. Aluminium-zink stålplåt eller galvaniserad stålplåt (för montering av skåp). 3. Rostfri stålplåt (icke-magnetisk). 4. Aluminiumplåt (icke-magnetisk).
Skåp funktionell enhet
1. Huvudskenrum. 2. Strömbrytarrum. 3. Kabelrum. 4. Stafett och instrumentrum. 5. Skåp överst litet samlingsskena rum. 6. Sekundärt terminalrum.
Elektriska komponenter i skåpet
1. Vanligt använda primära elektriska komponenter (huvudkretsutrustning) i skåpet är följande utrustning:
1. Strömtransformator. 2. Spänningstransformator. 3. Jordningsbrytare. 4. Blixtavledare (motstånd-kapacitansabsorbent). 5. Frånskiljare. 6. Högspänningsbrytare. 7. Högspänningskontaktor. 8. Högspänningssäkring. 9. Transformator. 10. Högspänningsdisplay. 11. Isoleringsdelar [såsom: väggbussning, kontaktbox, isolator, isoleringsvärme Krympmantel]. 12. Huvudskena och grenskena. 13. Högspänningsreaktor. 14. Belastningsbrytare. 15. Högspännings enfas shuntkondensator m.m.
De huvudsakliga sekundära komponenterna som vanligtvis används i skåpet är följande utrustning:
1. Relä. 2. Wattimmätare. 3. Amperemätare. 4. Voltmeter. 5. Effektmätare. 6. Effektfaktormätare. 7. Frekvensmätare. 8. Säkring. 9. Luftströmbrytare. 10. Överföringsbrytare. 11. Signalljus. 12. Motstånd. 13. Knapp. 14. Mikrodatorintegrerad skyddsanordning, etc.
Sekundärkomponenter, även känd som sekundärutrustning eller hjälputrustning, avser lågspänningsutrustning som övervakar, styr, mäter, justerar och skyddar primärutrustning.
-
