2S-serien 2/2-vägs vätskemagnetventil (direktverkande + pilotstyrd)

Stämpla:SOLH från Richge Technology

Produktöversikt

  1. SOLH 2S-serien är 2/2-vägs normalt stängda vätskeavstängningsmagnetventiler, uppdelade i två kompletta produktlinjer:

     -- Direktverkande 2S (030 / 050 små öppningsserier)

     -- Pilotstyrd 2S (150~500 stora öppningsserier)

  2. Designad för automatisk på/av-kontroll av rent vatten, tryckluft, smörjolja, kylande skärvätska och svagt korrosiva vätskeledningar. Kompakt integrerad struktur med läcksäker tätning; Spolar stödjer långvarig kontinuerlig energitillförsel.

     -- Direktverkande typ: Full öppning under 0MPa noll differenstryck, idealisk för lågtrycksmikrovätskegrenar

     -- Pilotstyrd typ: Stort hål och hög flödeskapacitet för huvudförsörjningsrörledningar med stora rörstorlekar

  3. Allmänt anpassad till verktygsmaskiners kylkretsar, rengöringssprayledningar, avloppssystem för luftkompressorer, vattenbehandlingsutrustning, automatisering av livsmedelsförpackningsvätskor.

Två produktlinjer Fullständig klassificering: Direktverkande NC VS pilotstyrd NC

 1. 2S direktverkande normalt stängt (modellexempel: 2S-L030-08)

     -- Arbetsprincip:Ingen extra pilotluftkammare; elektromagnetisk spole drar direkt i ankarskaftet för att öppna/stänga ventilsätet. Helt öppen även under 0MPa noll vatten/lufttryck.

        * Ström AV: Fjäder pressar tätningen för att helt skära av rörledningsvätskan;

        * Ström PÅ: Spolen drar ankaret uppåt för att öppna ventilporten för vätskepassage

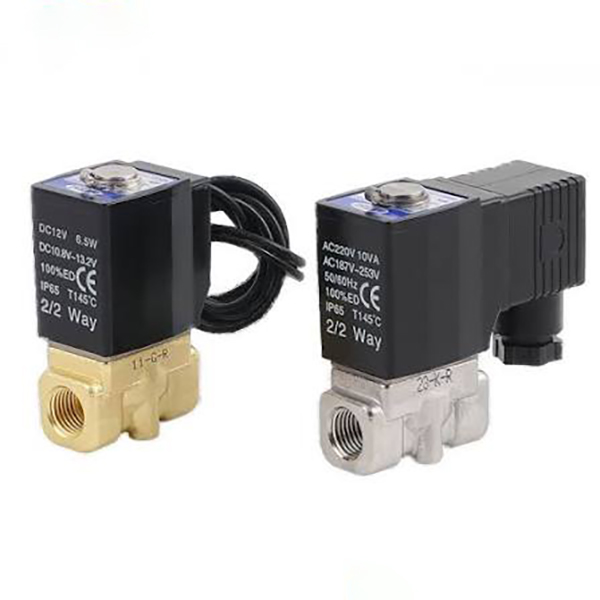

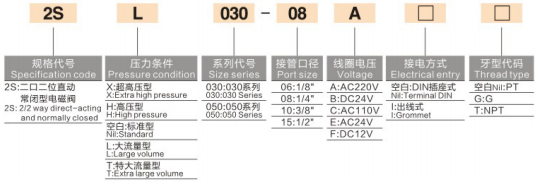

    -- Komplett modellkodningsregel:2S - Trycksuffix - Storleksserie - Portgänga - Spolespänning - Kabeltyp - Gänga Standard

        * 2S: Direktverkande 2/2-vägs NC-magnetventil

        * Tryckgradssuffix: Blank=Standard / L=Stor flöde / T=Extra stort flöde / H=Högtryck / X=Extra högt tryck

        * Storleksserie: 030 (mini), 050 (medium small)

        * Portkod: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Spänningskod: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Kabeldragning: Blank=DIN-kontakt, I=Kabelkabeltyp

        * Gänga: Blank=PT konisk gänga, G=G parallell BSPP, T=NPT Amerikansk gänga

     -- Kärnfördelar:

        *Noll differenstryckstart, ingen minimigräns för drifttryck, stabil drift för mikrolågtrycksvätskekretsar

        * Ultrakompakt kropp, godtycklig monteringsvinkel utan gravitationsbegränsning

        * Millisekunder snabb respons för snabba på- och avkopplingscykler

     -- Applikationsscenarier:

       Liten CNC-verktygsmaskin för kyloljespray, mini-tvättmaskin mikrospray, 3C-utrustning mikro luft/vatten avstängning, vakuum extra vattenförsörjning, små grenrörledningar (G1/8 ~ G1/2).

  2.  2S Pilot-Opererad Normally Closed Series

     -- Arbetsprincip:Inbyggd miniatyrpilotkontrollöppning; förlitar sig på medium rörledningstryck för att lyfta huvudmembranet/spolen. Minsta 0,05 MPa differenstryck krävs för full öppning. Spolen styr endast små pilotavluftningshål med låg strömförbrukning.

        * Ström AV: Pilothål tätat, uppströms tryck komprimerar huvudtätningen för att stänga rörledningen

        * Ström PÅ: Pilotkammarens tryck luftar, medeltryck lyfter huvudspolen för vätskeflöde med hög volym; max öppningsstorlek upp till Φ50 (G2 tum)

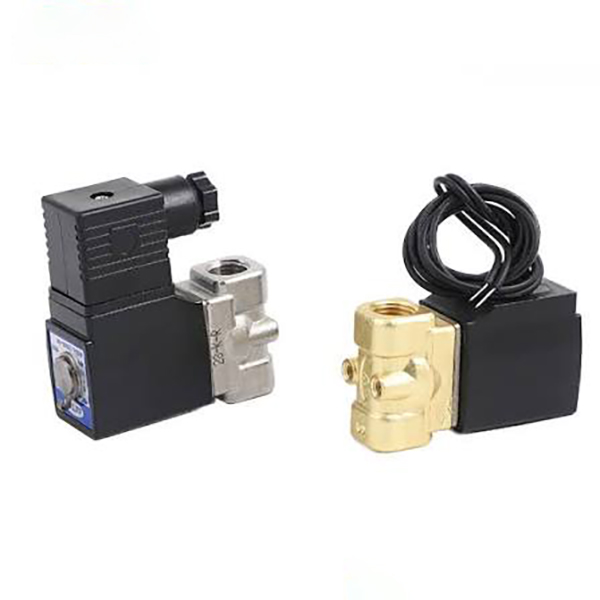

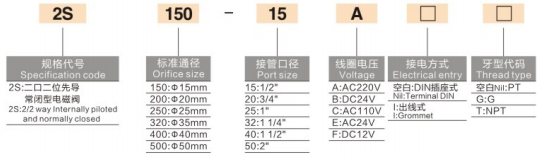

     -- Komplett modellkodningsregel:2S - Mynningsstorlek - Portgänga - Spolespänning - Kabeltyp - Gänga Standard

        * 2S: Pilotmanövrerad 2/2-vägs NC-magnetventil

        * Öppningsramstorlek: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Portkod: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Spännings-/kabel-/gängkoder helt överensstämmande med direktverkande varianter

    -- Kärnfördelar:

        * Stort genomgående hål, ultrahög flödeshastighet, minimalt tryckfall i rörledningen för centraliserat vatten-/luftledningsnät

        * Liten lågwattsspole driver ventilhus med stort hål, låg värmealstring, lämplig för 24h non-stop kontinuerlig drift

        * Bred flödeskanal som inte är lätt att täppa till, kompatibel med industriellt cirkulerande kylvatten som innehåller mindre suspenderade föroreningar

     --Applikationsscenarier:

        Luftkompressors huvudintags-/avloppsrörledningar, stora monteringslinjer för sprayrengöring av huvudvattenkretsar, samlingsrör för bulkvattenbehandling, stämplingsutrustning som kyler huvudoljeledningar, tunga industriella vattenförsörjningssystem.

Universella delade produktfunktioner (direkt + pilotstyrd)

  1. Standard Normally Closed (NC) Funktion Fabriksinställning

     Automatisk avstängning vid strömavbrott, förhindrar vätskespill och läckage under utrustningsavstängning för högre systemsäkerhet.

  2. Flera valfria tätningsmaterial

     -- Standard NBR nitrilgummi: Universal för vatten, luft, smörjolja

     -- Valfri EPDM etylen propylen: Syra/alkali resistent, varmvatten och livsmedelsklassad ren vätska dedikerad

  3. Slitstark högtemperaturspol med låg effekt

     Värmebeständig isoleringsspole för lång kontinuerlig energitillförsel, anti-brännstabil isolering; dubbla kabeldragningsalternativ (DIN-uttag / trådledning) för flexibel skåplayout.

  4. Multi internationella trådstandarder för export

     PT brittisk taper, G BSP parallell, NPT amerikansk gänga tillval, kompatibel med inhemsk automation och utländska produktionslinjer.

  5. Fulltrycksgraderad anpassning

     Direktverkande serier stöder anpassning av standard / stort flöde / högt / extra högt tryck; pilotserier klassad för standard industrivätsketryck 0,05~1,0MPa.

  6. Tyngdkraftsfri universalmontering

     Kan installeras vertikalt, horisontellt eller inverterat, passar trångt elskåp invändigt.

Enhetlig tabell över allmänna tekniska specifikationer

Direkt VS-pilotstyrd Jämförelsetabell för fullständigt urval

Segmenterade typiska tillämpningsscenarier

  1. Direktverkande NC-applikationsområde

     -- Enpunkts kyloljeinjektion & mikrospray för små CNC-verktygsmaskiner

     -- Vakuum extra vattenförsörjning & mini luftkrets på/av för 3C automationsutrustning

     -- Små ultraljudsrengöringsmaskiner, laboratoriemikrovätskekontrollslingor

     -- Utrustningsunderhållsgren, enpunkts vatten/gasbrytare för små fixturer

  2.Pilotstyrd NC-applikationsområde

     -- Luftkompressor komplett maskinavtappning & avstängning av huvudluftledning

     -- Huvudvattenkretsstyrning för sprayrengöringsutrustning för stora löpande band

     -- Utrustning för bulkvattenbehandling och högflödescirkulerande kylrör

     -- Livsmedelsförpackningar, kemisk utrustning stor vätskehuvudavstängningsventil

Grundläggande urvalsbedömningsregler

     -- Statiskt tryck i rörledningen ＜0,05 MPa, intermittent mikrovätsketillförsel → Måste välja direktverkande 2S

     -- Rörstorlek ≥G1/2, högflödeshuvud, stabilt vatten-/lufttryck under lång tid → Välj pilotstyrd 2S

     -- Varmvatten, livsmedelsklassat, svagt syra/alkalimedium: Ange EPDM-försegling vid beställning

     -- Centraliserad ledning inuti maskinens styrskåp: Prioritera kabeltyp för DIN-sockel

     -- Fuktig utrustning utomhus: Välj kabeltyp med vattentät kabelgenomföring

Matchade kompletta pneumatiska och vätskekretslösningar

  1. Liten kylgrenkrets

     -- AFC luftserviceenhet → 3V serie 3/2 magnetventil → PU-slang → 2S direktverkande ventil (styrning av kylvattenslingor)

  2. Komplettera maskinens huvudvattenledningskrets

     -- Vattentank / luftkompressor huvudrör → 2S pilot ventil med stort hål → flerstations spraygrenledningar

  3. Explosionssäker vätskeverkstadskrets

     -- Explosionssäker luftbehandlingsenhet → 50-VPE explosionssäker 3-vägsventil + specialanpassad explosionssäker spole 2S pilotventil

Sammanfattning av en mening

     SOLH 2S-serien 2/2-vägs normalt stängd vätskemagnetventil delas i nolltrycksstart direktverkande modell med liten öppning och lågeffekt högflödesstyrd pilotstyrd variant med stort hål, med valfria NBR/EPDM-tätningar, flertrådig flerspänningskompatibilitet, allmänt använd för automatisk vatten-, luft-, olje-, oljeavstängnings- och avstängningskontroll på verktygsmaskiner, vattenbehandlingsmaskiner och vattenbehandlingsutrustning.
