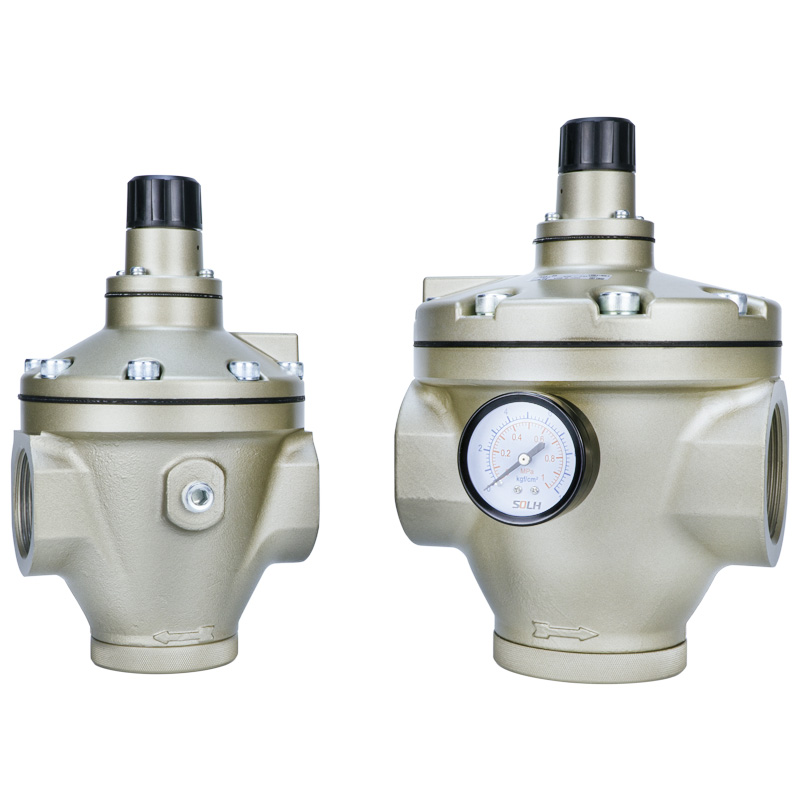

Pilotstyrd tryckregulator i AR-serien (SOLH by Richge Technology)

Stämpla:SOLH av Richge Technology (睿其格科技)

Produktpositionering

     SOLH AR pilotstyrda regulatorer täcker hela modellerna AR425/435/625/635/825/835/925/935. Den här serien har en intern pilotavlastningsstruktur och är inriktad på medelhögt tryck, stort flöde, långväga och högprecision huvudluftledningar. Jämfört med standard direktverkande regulatorer, ger den överlägsen regleringsnoggrannhet, större genomströmning och starkare anti-tryck-fluktuationsprestanda.

Struktur & arbetsprincip

     Struktur: Intern pilotavlastningstyp med konstant avtappning av pilotluft

     1 .Inloppstryckluft delas upp i huvudflödeskanal och oberoende pilotstyrkrets.

     2. Pilotlufttryck trycker på membranet för att justera öppningen på huvudspolen för stabilt utgående tryck.

     3. Inbyggd avlastningsfunktion avlastar automatiskt överskott av sekundärtryck för att bibehålla konstant utloppstryck.

     4. Konstant luftflöde på cirka 5 l/min säkerställer ultrasnabb respons och enastående regleringsprecision.

Viktiga produktegenskaper

     1. Stort flöde och högt tryck

     Max arbetstryck når 1,0 MPa med 1,5 MPa prooftryck. Portstorlekar sträcker sig från 1/4" upp till 2", perfekt matchande fabrikens huvudledningar och centraliserade luftförsörjningssystem.

     2. Ultrahög regleringsprecision

     Hysteres ≤0,02 MPa och repeterbarhet ≤0,01 MPa. Utgående tryck förblir konstant även under kraftiga förändringar av inloppstrycket eller momentana flödesstegringar.

     3. Dubbelt tryckområde inom en identisk kropp

     3.1 Suffix 25-modell: 0,05–0,83 MPa för allmänna högtrycksindustritillämpningar

     3.2 Suffix 35-modell: 0,02–0,20 MPa för scenarier för lågtrycksprecisionskontroll

     4. Integrerad automatisk övertrycksavlastning

     Ingen extra extern övertrycksventil krävs. Den inbyggda avlastningsstrukturen stabiliserar tryckutmatningen och förhindrar tryckpåverkan på nedströms pneumatiska komponenter.

     5. Stabil, underhållsvänlig konstruktion

     Drifttemperaturen varierar från -5℃ till +60℃. Kropp av pressgjuten aluminiumlegering stödjer smörjfri drift och godtycklig monteringsorientering.

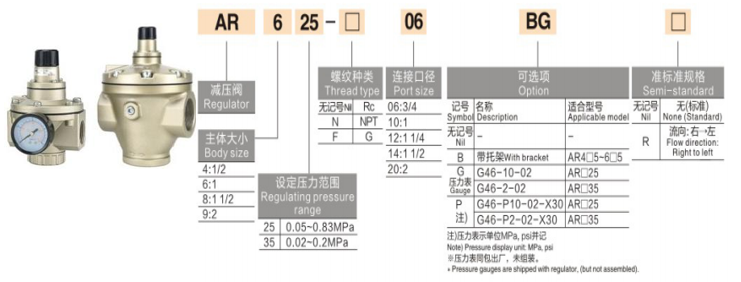

Lägell & Specifikationstabell

Allmänna tekniska parametrar

     1. Tillämpligt medium: Torr eller smord tryckluft

     2. Maximalt inloppstryck: 1,0 MPa

     3. Konstant blödningsförbrukning: Ca. 5 l/min (ANR)

     4. Standard gauge port: 1/4" gänga

     5. Strukturtyp: Intern pilot, reliefdesign med konstant blödning

Typiska applikationer

     1. Fabrikens huvudluftledningar och centraliserade lufttillförselstationer

     2. Storflödesutrustning utrustad med stora cylindrar, luftmotorer, luftblåsnings- och torkanordningar

     3. Precisionspneumatisk kontroll: testarmatur, positioneringsutrustning, spänningskontroll och hydrauliska pressar

     4. Rörledningar med kraftiga tryckfluktuationer och långväga luftöverföring

     5.Tvåstegs tryckreduceringssystem från högtryckslufttankar till medeltrycksproduktionsutrustning

Kärnsammanfattning

     AR-pilotserien integrerar intern avlastningspilotstruktur, stor flödeskapacitet, hög precision, dubbla valbara tryckområden och konstant autobleed-funktion. Den fungerar som den optimala tryckregleringslösningen för huvudluftstammar, högflödesutrustning och pneumatiska högtryckskretsar med hög precision.

Urvalsjämförelse: Direkt AR / Pilot AR / VEX1

     1. Direktverkande AR (AR20~60): Litet flöde, ekonomisk kostnad, standardregleringsnoggrannhet för små grenkretsar

     2. Pilot AR (AR425~935): Medium till stort flöde, hög precision, avsedd för fabrikens huvudluftledningar

     3. VEX1-serien: Ultra-stor genomströmning, 3-ports avgasdesign, flerstegs tryckjustering och ultrasnabb avlastningsprestanda
