Inomhusvakuumkrets

Vi är engagerade i att utveckla lastomkopplare, utomhushögspänningsutbildare, inomhusspänningsvakuumbrytare som är närmare konsumenternas behov och ger konsumenterna bättre produkter. Vi tar alltid givande samhälle som en välsignelse och tar välstånd och vitalisering av moderlandet som vårt eget ansvar. Vårt företag tar vårt företags rykte och personalkvalitet inför företagets utveckling som vår utvecklingsgaranti. Vi insisterar på idén om vetenskap och teknik är den första produktiva kraften. Med våra tekniska skick, effektiva hantering och högkvalitativa produkter har vi vunnit beröm från våra kunder med våra kostnadseffektiva varor.

Inomhusvakuumbrytare är en viktig växlingsanordning som används i stor utsträckning i inomhusmedium och lågspänningskraftssystem. Dess kärnfunktion är användningen av vakuum som båge-utvidgning och isoleringsmedium, som kan ansluta/koppla bort kretsar under normal drift och snabbt avbryta strömmen i fall av fel (såsom kortslutningar), och därmed spela en roll för att kontrollera och skydda kraftsystemet.

Grundläggande arbetsprincip

Kärnkomponenten i en vakuumbrytare är vakuumavbrottet, vars inre evakueras till en extremt hög vakuumgrad (vanligtvis under 10⁻⁴ PA). När brytaren öppnas genereras en båge när de rörliga och statiska kontakterna separeras. På grund av den nästan fullständiga frånvaron av gasmolekyler i vakuumet kan emellertid bågen inte upprätthålla förbränning (saknar joniserande medium), och den höga isoleringsstyrkan hos vakuumet snabbt släcker bågen, vilket möjliggör pålitlig brytning. Denna båge-utvidgningsmetod kräver inga ytterligare båge-utvidgningsmedier (såsom olja eller SF₆-gas), vilket gör dess säkerhet och stabilitet betydligt överlägsen traditionella brytare.

Huvudstrukturkomponenter

1.VACUUM -avbrott:Kärnkomponenten, bestående av ett förseglat keramiskt eller glasskal, rörliga och statiska kontakter, en sköld etc., ansvarig för bågsläckning och isolering.

2.Perera mekanism:Kraftanordningen som driver kontakterna för att öppna och stänga, med vanliga typer inklusive vårens driftsmekanismer (mest använda, med tillförlitlig drift och låg energiförbrukning) och elektromagnetiska driftsmekanismer.

3. Osolerande stöd:Stöder avbrott och ledande delar, vanligtvis tillverkade av epoxiharts eller porslinmaterial för att säkerställa isolering på marken.

4. ledande krets:Inkluderar inkommande terminaler, utgående terminaler och kontaktanslutningar, ansvariga för nuvarande ledning.

5. Housing/ram:Skyddar interna komponenter, vanligtvis tillverkade av metall eller isolerande material, anpassade till inomhusmiljöer.

Nyckelfunktioner

1.Strong Arc-Extinguishing-kapacitet:Bågar i vakuum släcks extremt snabbt (i millisekunder), med stor brytningskapacitet, vilket möjliggör tillförlitlig avbrott av kortslutningsströmmar.

2. Långt livslängd:Mekaniskt liv kan överstiga 10.000-50 000 operationer och elektriskt liv (antal kortslutningsbrott) kan nå dussintals gånger, mycket högre än för oljekretsbrytare.

3. Låga underhållskrav:Vakuumavbrottet är väl förseglat, knappast påverkat av miljön (som damm och fuktighet) och kräver ingen ofta utbyte av båge-utvidgningsmedier, vilket resulterar i låga driftskostnader.

4.Mall storlek och lätt vikt:Kompakt struktur, lämplig för installation i smala inomhusutrymmen (såsom distributionsrum och switch skåp).

5. Miljövänligt och säkert:Ingen olja, SF₆ eller andra växthusgaser, undviker risker för brand eller miljöföroreningar.

6. SUITABLE för frekventa operationer:Idealisk för scenarier som kräver ofta växling av utrustning som motorer och kondensatorer.

View as

10kv 11kV 12kV Högspänning AC 630A inomhus inbäddad-polig fast typ VCB Vakuumbrytare

VBI-12 inomhus högspänningsvakuumbrytare är trefas AC 50Hz, nominell spänning på 12 kV inomhusanordning, för industri- och gruvföretag, kraftverk och transformatorstationer som elektrisk utrustningskontroll och skyddsändamål och för ofta drift av platsen. Vem kombinerade tekniken för Abboration i Switzerland och utvecklade i Kina. Produkten uppfyller standard GB1984 & IEC62271-100. VBI-12 VCB vanligtvis monterad i switchgear-panelen Kyn28 och XGN. Det är tillämpligt i tillfällen med ofta drift, har funktioner av höghastighetsåterlämnare, multipel öppnings-/stängning, pålitlig mekanisk låsning. Den har fast typ och uttagbar typ. Den antar det sammansatta isolerade materialet, det finns ingen förorening och explosionsrisk, isoleringsnivån är hög.

Visa mer >> Skicka förfrågan >>

10kV 12kV medelspänning Handcart typ VCB med isolerande rör med ledande delar

VSG-12 inomhus högspänningsvakuumbrytare är utformad för användning i inomhuskopplingsapplikationer inom 12 kV kraftsystem med en trefas AC 50Hz-nominell spänning. Det fungerar som en avgörande skydds- och kontrollenhet för kraftdistributionsutrustning och industrianläggningar. Denna brytare är lämplig för miljöer som kräver ofta operationer vid den nominella strömmen eller förmågan att avbryta kortslutningsströmmar flera gånger. Kretsbrytaren har en modulär design, där driftsmekanismen och brytarnas kropp är separerbara, vilket möjliggör snabba ersättare och montering. VSG Vacuum Circuit Breaker är en ny inomhusbrytare. Det används huvudsakligen för tre-fas AC-kraftsystem med en nominell spänning på 12 kV och en nominell frekvens på 50-60Hz. Det har fördelarna med kompakt struktur, hög tillförlitlighet, små driftsvibrationer och enkelt underhåll. Det kan användas i stor utsträckning i kraftverk, stålverk, metallurgi, petrokemisk, transport, byggnader och andra industri- och gruvföretag. Som en switchgear för att skydda högspänningsmotorer, transformatorer, linjefel och andra laster.

Visa mer >> Skicka förfrågan >>

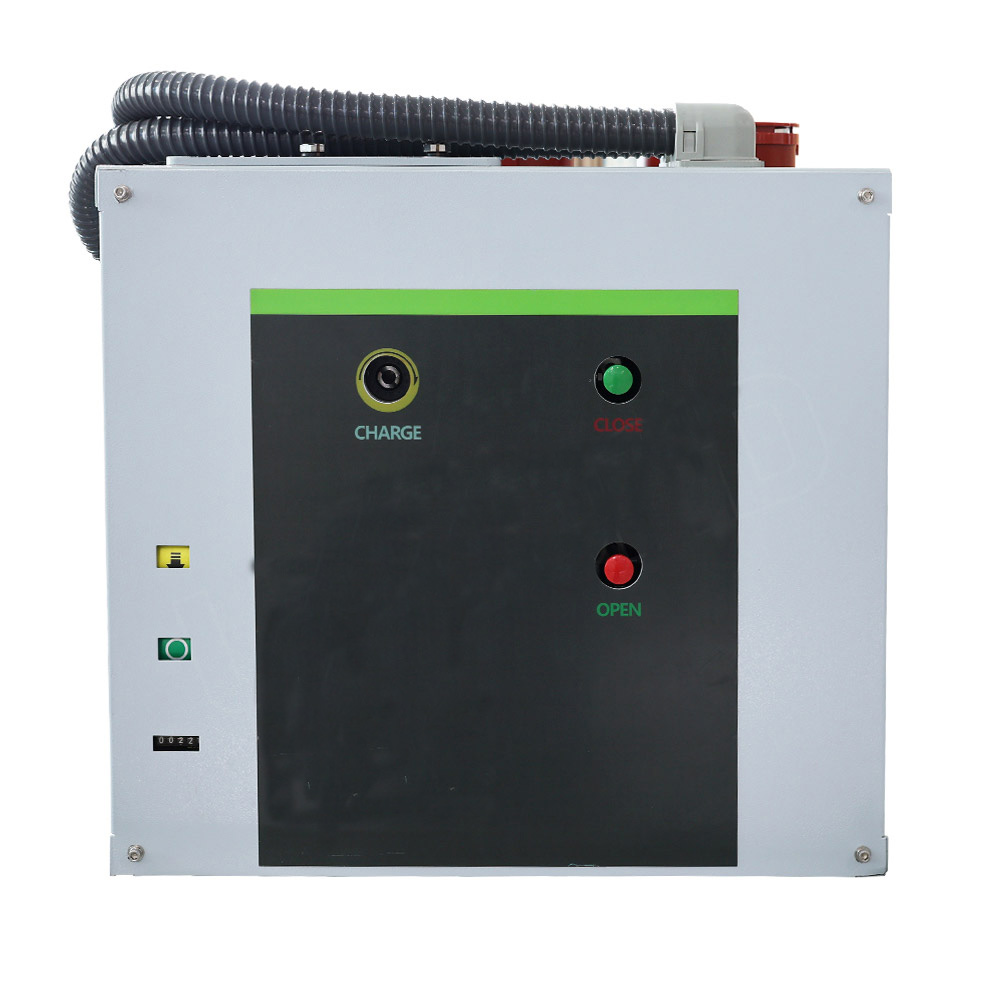

12kV Fast vakuumbrytare med CT68 -driftsmekanism

Modell CT68-12 inomhusvakuumbrytare Användning med CT68 fjäderdriftmekanism. Det är trefas AC, 50 Hz inomhus kraftfördelningsutrustning med spänningen på 12 kV, främst används i distribuerade kraftsystem, gruvor, petroleum, kemisk industri, metallurgi, konstruktion, transport, kolgruvor och kommuner, samt i kraftförsörjningen och distributionssystemen i stadsbostadsbyggnader och allmänna platser och andra platser. Det används allmänt för att skydda högspänningseffektutrustning från överström, kortslutning, underspänning och överspänning, och kan pålitligt garantera säker drift av kraftutrustning. Strömbrytaren har en modulär konstruktion, där driftsmekanismen och brytarens kropp är separerbara, vilket möjliggör snabba ersättare och montering.

Visa mer >> Skicka förfrågan >>

24kV inomhus medium spänningsfjäder energilagringsmekanism isolering armerad vakuumkretsbrytare med isolerad partition

Zn12-24 Vakuumkretsbrytaren är en inomhus högspänningsomkopplare med en nominell spänning på 24 kV och trefas AC 50Hz. Som introducerade tekniken från det tyska företaget ， dess driftsmekanism är en vårenergi lagringstyp, som kan drivas av AC eller DC, eller manuellt. Denna brytare är en förstärkt isoleringstyp, som uppfyller kraven i användningsmiljön i förorenade områden i klass II. Denna brytare har enkel struktur, stark brytkapacitet, lång livslängd, kompletta driftsfunktioner, ingen explosionsrisk, enkelt underhåll, lämplig för kontroll- eller skyddsomkopplare av kraftverk, transformatorstation och andra överförings- och distributionssystem, särskilt lämpliga för att bryta viktiga belastningar och ofta drivna platser. Denna produkt är i enlighet med relaterat krav på GB1984, JB3855, DL403 och IEC -standarder.

Visa mer >> Skicka förfrågan >>

24KV Vakuumbrytare med CT68 vårens driftsmekanism

CT68-24 Vakuumbrytare är en inomhus högspänning vakuumbrytare, främst används i distribuerade kraftsystem, gruvor, petroleum, kemisk industri, metallurgi, byggande, transport, kolgruvor och kommuner, samt i kraftförsörjningssystemen för stadsbostäder och allmänhetens anläggningar och andra platser. Det används allmänt för att skydda högspänningskraftsutrustning från överström, kortslutning, underspänning och överspänning och kan pålitligt garantera säker drift av kraftutrustning. CT68-24 Vakuumbrytare antar helt sluten struktur (central typ), har god vattentät och fuktsäker prestanda och kan arbeta under hårda miljöförhållanden. Den har god termisk stabilitet för kortslutning med full belastning, stark överspänningskapacitet och kortslutningskapacitet. Dessutom kan den snabbt ansluta ledningar, kablar och annan utrustning för att förbättra installationseffektiviteten och göra webbplatsinstallation och underhåll bekvämare. CT68-24 Vakuumbrytare är en högkvalitativ kraftutrustning, känd för sin pålitliga prestanda, utmärkta kvalitet och lång livslängd.

Visa mer >> Skicka förfrågan >>

35kV golvmonterad vakuumbrytare med VBI fjäderstyrd mekanism

VBI inomhus högspänningsvakuumbrytare har tillförlitlig prestanda och är lätt att installera. Det är det bästa valet för kontroll och skydd av högspänningsöverföring och distributionssystem. VBI-40,5 golvmonterad vakuumbrytare är en högpresterande, medelspänningskopplingsanordning utformad för tillförlitlig skydd och kontroll av elektriska system som är klassade vid 40,5 kV. Genom att använda avancerad vakuumavbrottsteknik säkerställer den effektiv båge -kylning, minimalt underhåll och en lång operativ livslängd. Idealisk för kraftdistributionsnätverk, industrianläggningar och transformatorstationer kombinerar denna brytare en robust konstruktion med användarvänlig drift.

Visa mer >> Skicka förfrågan >>

35kV inomhus SF6 gasbrytare

Applicering av indoorSF6 -brytare SF6-brytare är en perfekt uppgradering som foder kraftinfrastruktur, särskilt i situationer där isolering av motorer och kablar är känslig för dielektrisk stress. Indoor SF6-brytare. driftstopp. LYHM4 Mediumspänningsbrytare använder svavelhexafluorid (SF6) gas som bågsläckande och isolerande medium. SF6 -gas har smidiga brytningsegenskaper, och det kommer inte att finnas något avlyssningsfenomen när man bryter strömmen, och ingen driftsöverspänning kommer att inträffa. Denna utmärkta egenskap säkerställer att brytaren har en lång elektrisk livslängd. Och påverkan på utrustningen under drift, den dielektriska nivån och termisk stress kommer inte att påverkas.

Visa mer >> Skicka förfrågan >>

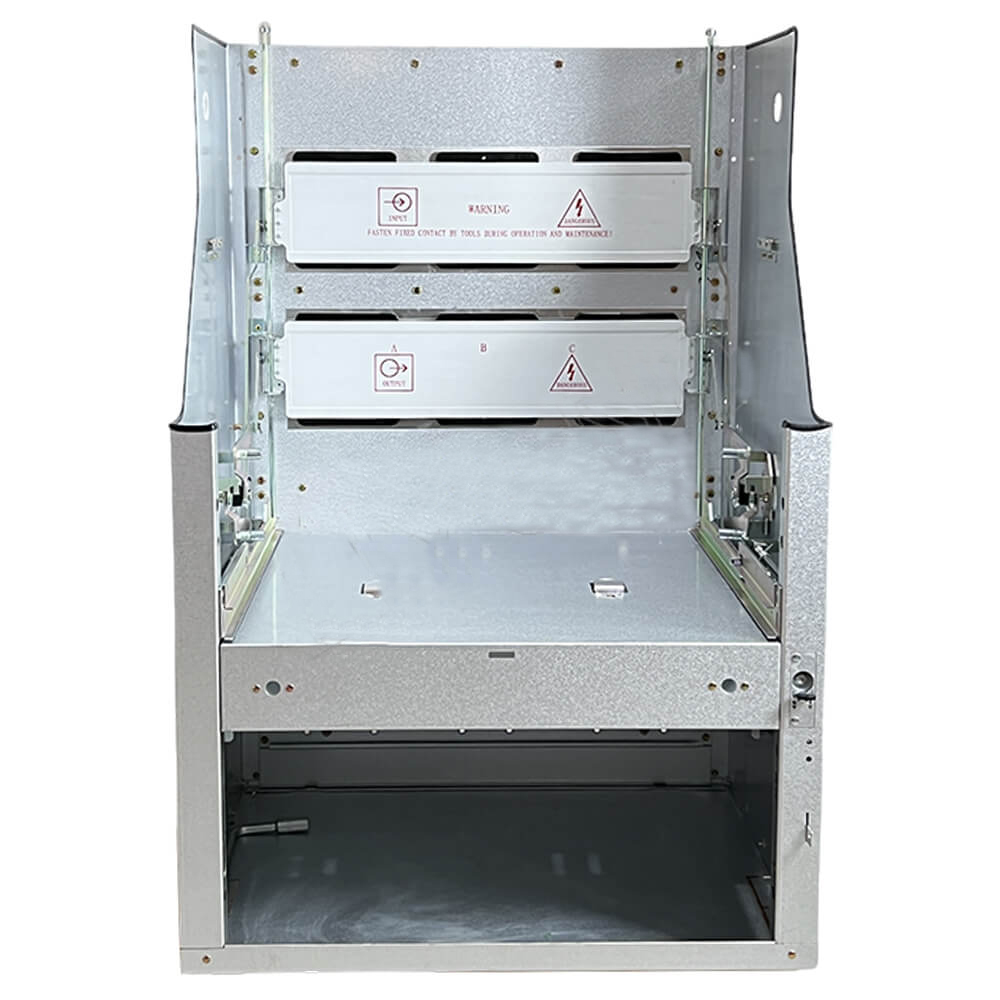

Anpassningsbar 24KV VS1 Vakuumkretsbrytare VCB -bas med kontaktbox

Deras kompakta dimensioner och begränsade vikter gör Power Cube -typen PB/F fasta delar till den perfekta lösningen för att byta ut fasta brytare med uttagande brytare, för eftermontering av aktiviteter och för att uppgradera föråldrade switchgear till de nya standarderna. Power Cube-typen PB/F fasta delar är fabriksmonterade och testade och, i förekommande fall, uppfyller IEC 62271-200 och IEC 62271-1-standarder. De fasta delarna tillåter konstruktion av ARC Proof Switchgear-Klassificering LSC2B-PM IAC BFLR eller LSC2B-PM AFLR enligt IEC 62271-200 (i enlighet med IEC 62271-standarder för allmänna egenskaper).

Visa mer >> Skicka förfrågan >>

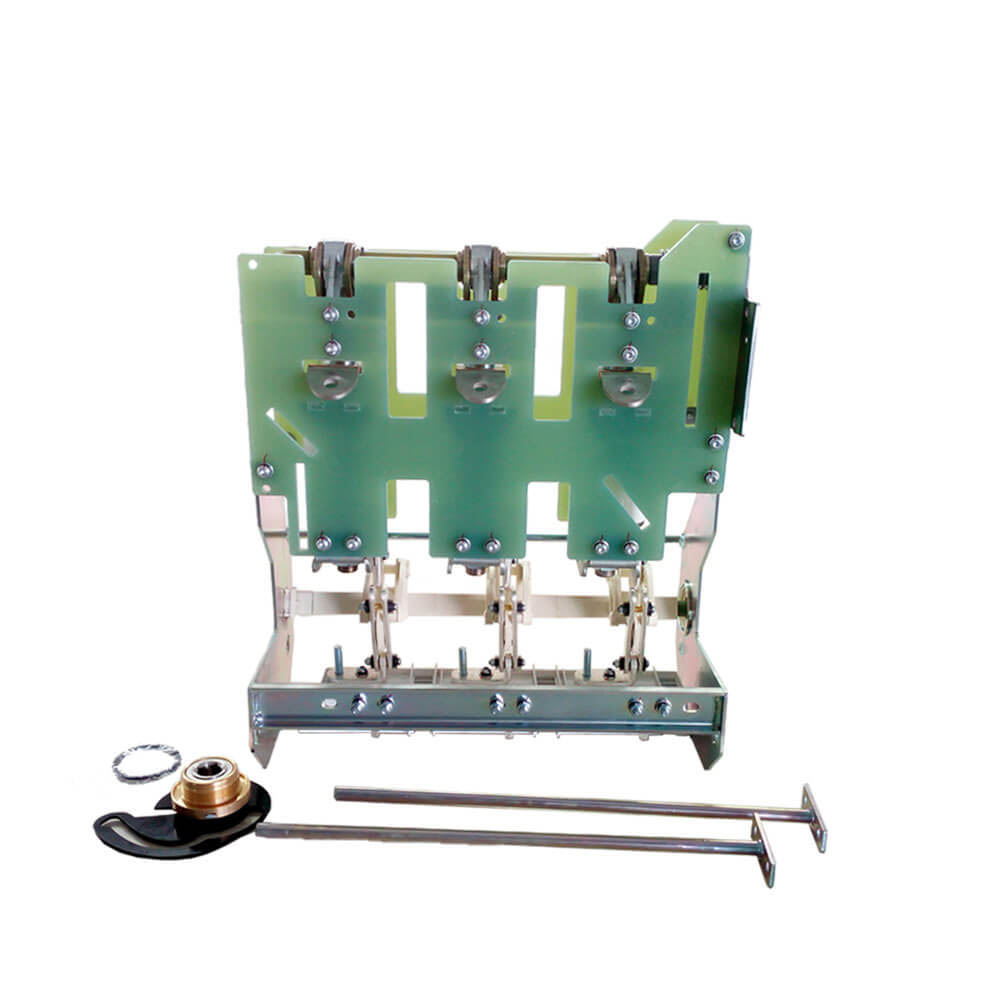

Högspänning GIS -brytare (med isolering med jordning) för gasisolerad omkopplare

Huruvida kunder väljer luftisolerade eller gasisolerade switchgear beror på applikationen såväl som på vissa aspekter som den initiala investeringskostnaden, totala ägandekostnader, tillgängligt utrymme och plats (dvs. höjd, damm, etc.). Vi uppmuntrar dig att komma i kontakt med våra försäljningsexperter för att få rätt råd. GIS -brytaren används för gasisolerad switchgear, använder splintstruktur. Det är enkelt att installera, pålitlig brytningsprestanda, långa mekaniska liv och inget underhåll. Det är ersättare för vakuumbrytare som används i uppblåsbart skåp. Produktprestanda uppfyllde standarden för GB1984-2014E2-M2-C2 CRUCE BREAKER-krav.

Visa mer >> Skicka förfrågan >>

Richge är en professionell Inomhusvakuumkrets-tillverkare och leverantör i Kina. Om du är intresserad av våra lågprisprodukter, vänligen kontakta oss.
