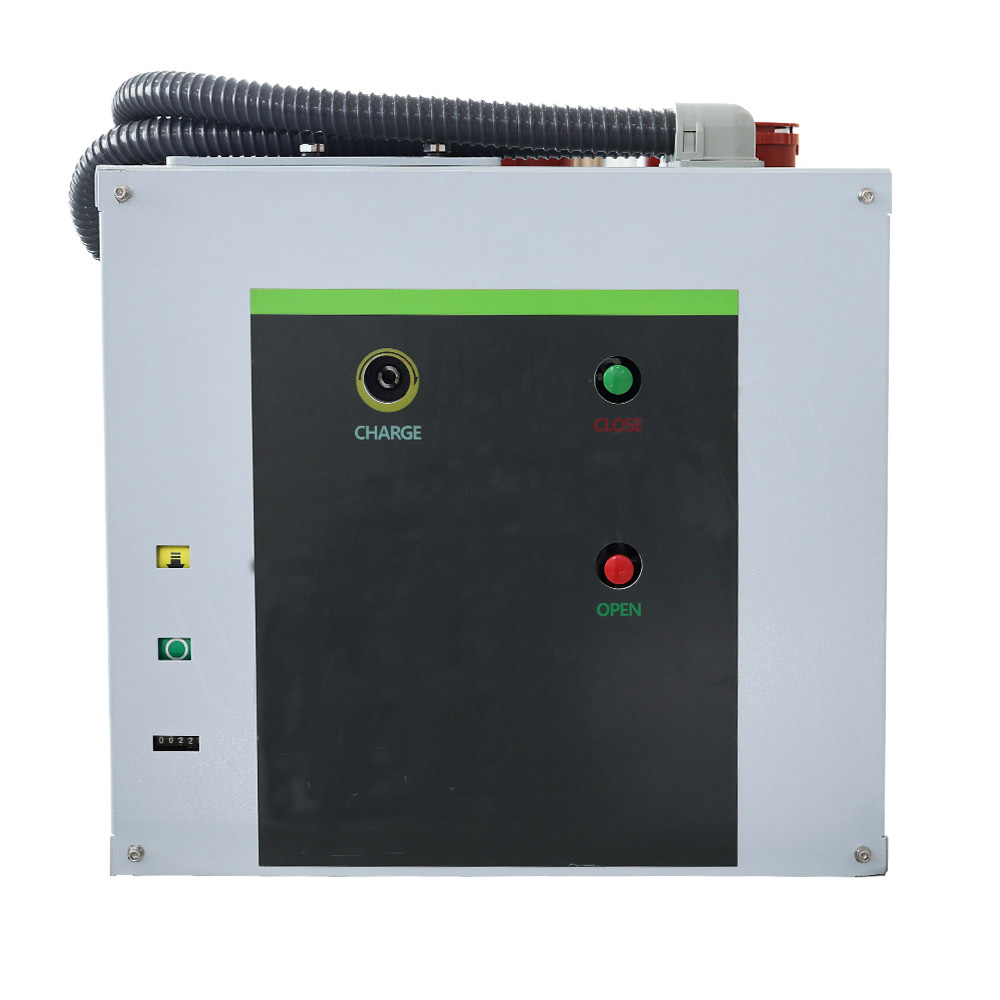

12kV Fast vakuumbrytare med CT68 -driftsmekanism

12kV Fast vakuumbrytare med CT68 -driftsmekanism

Vakuumbrytaren är uppkallad efter dess avbrott medium och det isolerande mediet för kontaktgapet efter avbrott är högt vakuum; Den har fördelarna med liten storlek, lätt vikt, lämplig för ofta drift och avbrott utan underhåll och används mer populärt i 3KV-40,5 kV distributionsnätverk.

Komponenterna i vakuumkretsbrytaren är vakuumavbrott, elektromagnetisk eller fjäderstyrd mekanism, konsol och andra delar.

Vakuumavbrott är kärnkomponenten i vakuumkretsbrytaren, dess huvudroll är att genom den utmärkta isoleringen av vakuumet inuti röret för att göra den medelstora och högspänningskretsen avstängd av kraften snabbt kan släcka bågen och undertrycka strömmen för att undvika belastningar och olyckor.

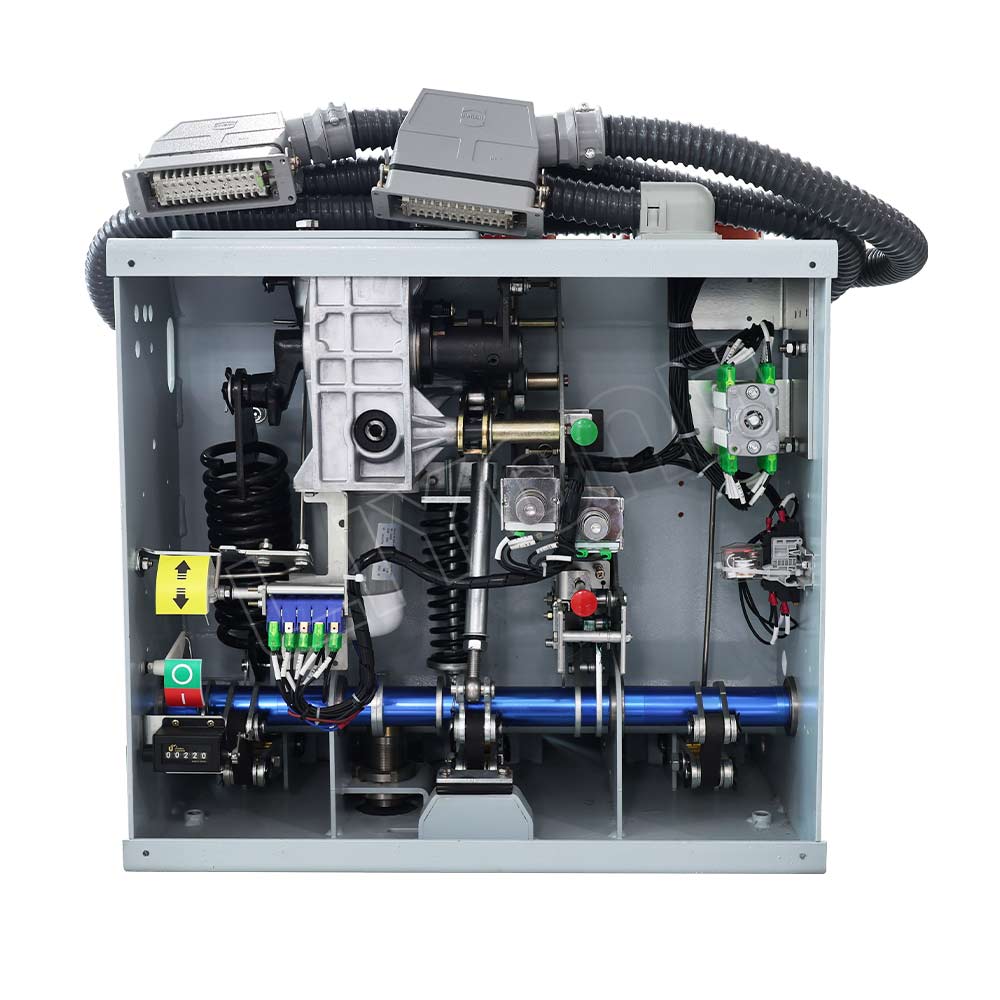

Det finns två typer av driftsmekanism: fjäderdriven mekanism och permanent magnetisk driftsmekanism.

Den ledande kretsen är uppdelad i isolerad cylinderform (vakuumavbrott är installerat i den isolerade cylindern) och förseglad polform (vakuumavbrott installeras i epoxihartset).

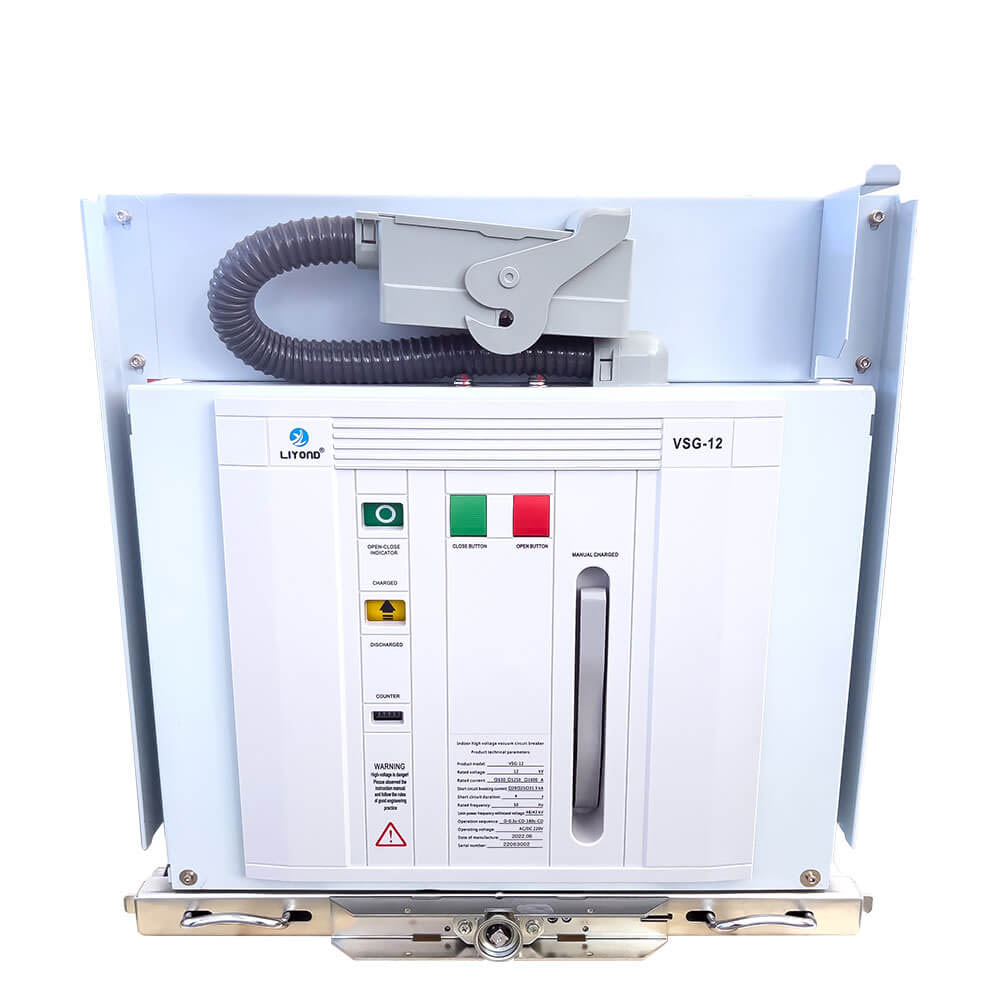

VSG -mekanismen använder en CAM (i mekanismens kärnmodul) för att driva spindeln direkt (i ramspindelmodulen) för att minska överföringslänken och förbättra transmissionseffektiviteten (ingen gångjärnanslutning). Minska produktens energiinmatning och öka produktens livslängd. Installera huvudkretsmodulen, det vill säga slutför den grundläggande konfigurationen för vakuumkretsbrytaren. Installera sedan chassibilmodulen, kontaktarmen, kontakten och den isolerande hylsan för att slutföra konfigurationen av den handvevade brytaren.

Drag

Funktioner i CT68-12 Vakuumbrytare

CT68-12 vakuumbrytare antar speciellt kontaktmaterial och avbrott med hög brytningskapacitet och med mycket lång elektrisk uthållighet.

CT68-12 vakuumkretsbrytaren har enkel struktur, hög brytningskapacitet, lång uthållighet, allround driftsfunktioner, ingen explosiv fara och bekvämt underhåll. Det är lämpligt att kontrollera transportsystemet och skydda omkopplaren i kraftverk och transformatorstation, särskilt lämpligt att bryta viktig belastning eller ofta operationer på vissa platser.

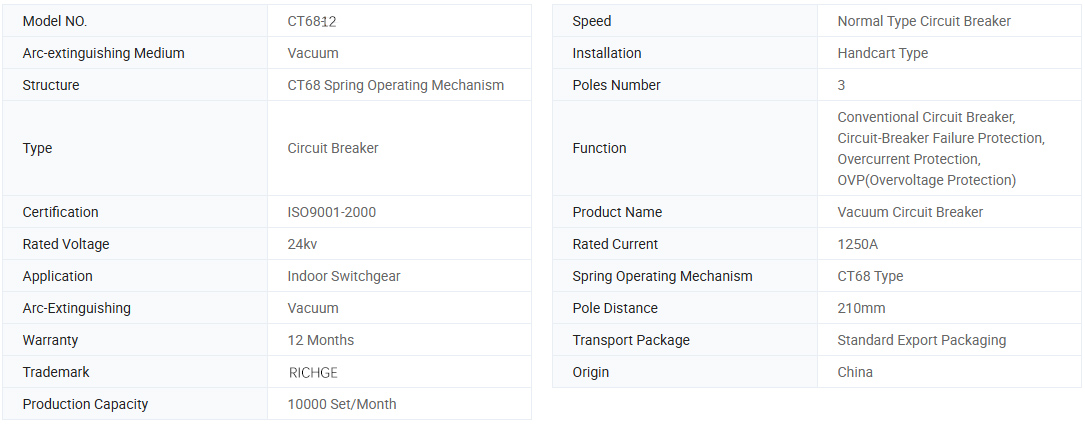

Grundinformation.

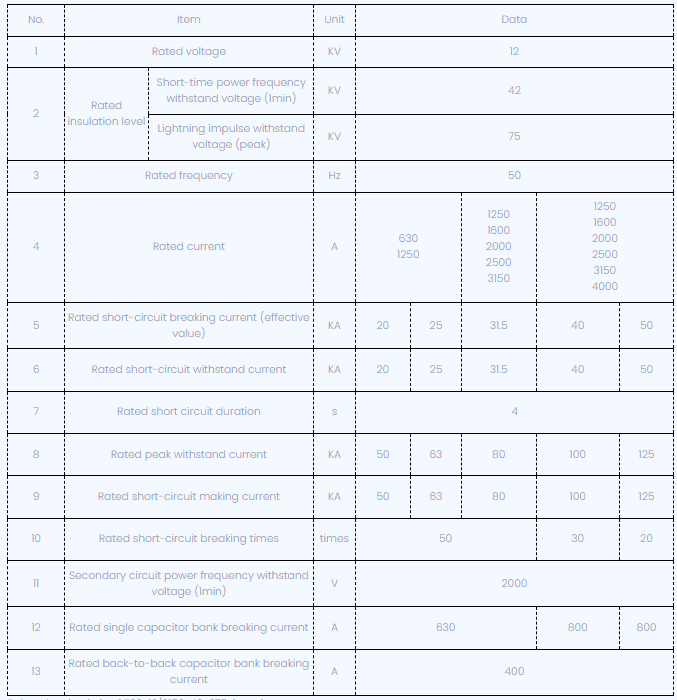

Tekniska parametrar

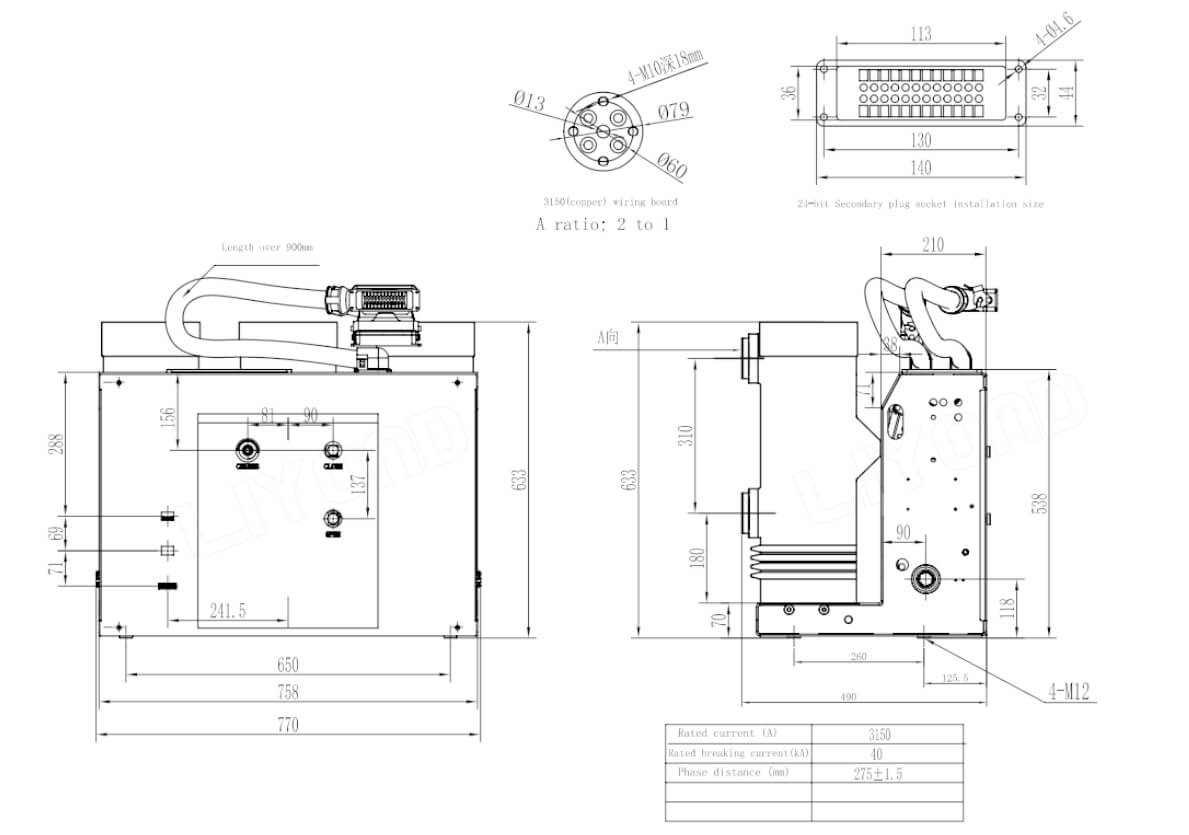

Dimensionell ritning:

Miljöförhållanden:

- omgivningstemperatur: -15ºC ~+40ºC

- Höjd: ≤1000m

- Daglig genomsnittlig relativ fuktighet: ≤95%

- Månads genomsnittlig relativ luftfuktighet: ≤90%

- Jordbävningsintensitet: ≤8 grad

- Ingen eld, explosion, allvarlig vibration, kemisk korrosion och allvarlig förorening
