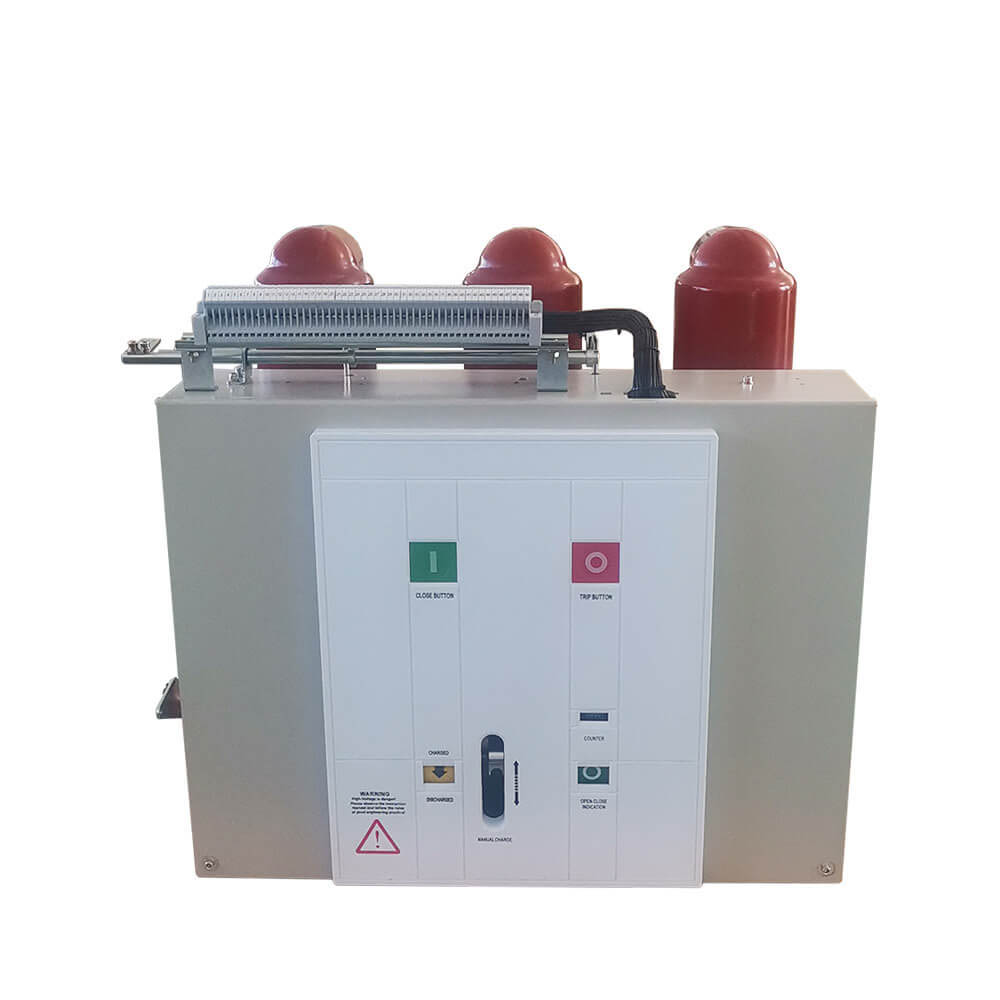

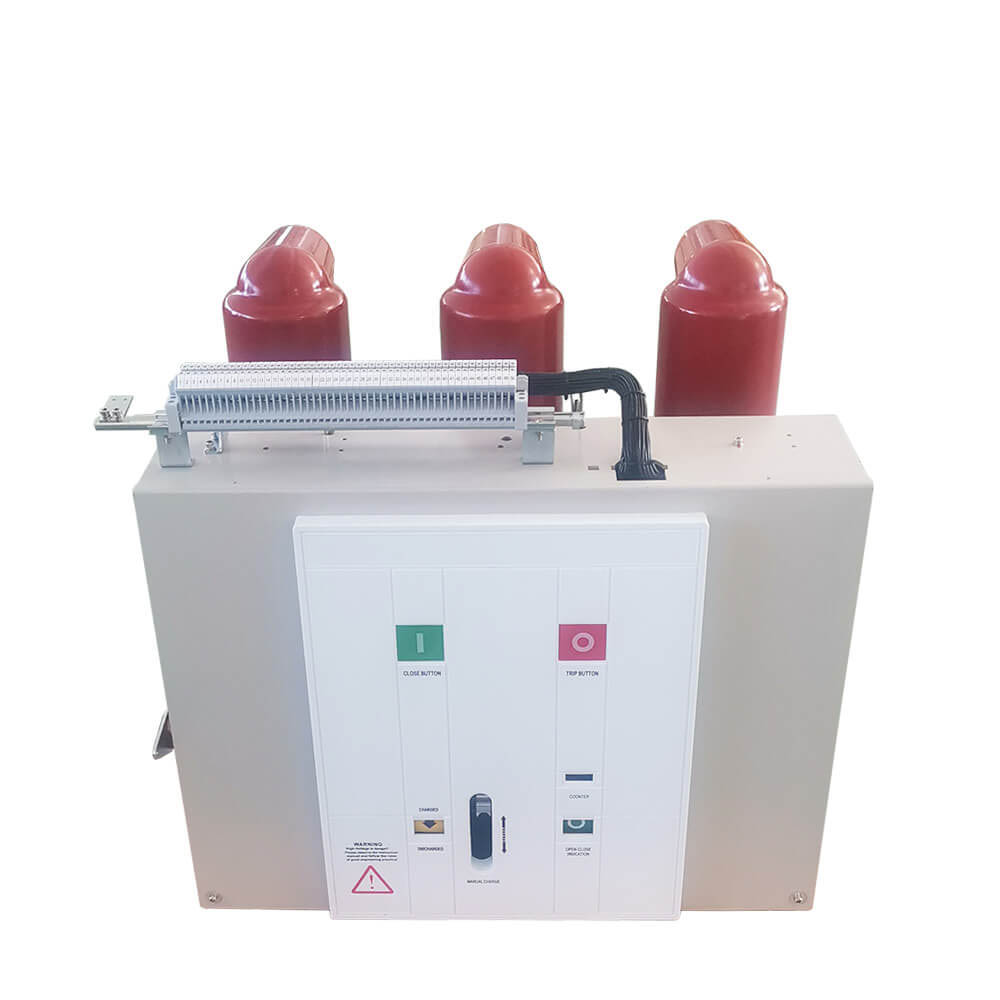

10kv 11kV 12kV Högspänning AC 630A inomhus inbäddad-polig fast typ VCB Vakuumbrytare

10kv 11kV 12kV Högspänning AC 630A inomhus inbäddad-polig fast typ VCB Vakuumbrytare

     VBI-12 Single Spring-driftsmekanismen är en integrerad produkt speciellt designad för trefas AC 50Hz, nominell spänning 12kV inomhus högspänningsvakuumbrytare. Det är en modulär funktionell enhetsdesign med en kompakt och enkel struktur. Pålitlig och enkel att använda. Den optimerade stängningsfunktionsenhetens design minskar stängningseffekten, som inte bara i grunden löser förekomsten av misslyckanden såsom misslyckande med att upprätthålla och vägra att öppna efter stängning, utan också minskar den reseffekt som krävs för att öppna; Motorenergi lagringsenhet Den antar växelöverföring och kompakt struktur, vilket minskar mekaniska fel på grund av kvalitetsproblem som kedjor. Därmed förbättras det kraftigt att den frånkopplade motoriska lagringsenheten antar växelöverföring, har en kompakt struktur och minskar mekaniska fel orsakade av kvalitetsproblem som kedjor. Därigenom förbättrar den mekaniska livslängden för den brytare fjädermekanismen (30 000 gånger). Ytan på 80% av delarna i mekanismen behandlas med en speciell process, vilket kraftigt förbättrar delarnas antikorrosionsförmåga och säkerställer den konsekventa och stabila kvaliteten på maskinerna.

Drag

a. VBI-12 indoor high-voltage vacuum circuit breaker equipped with intermediate sealed ceramic vacuum interrupter, the use of copper-chromium contact material, cup-like longitudinal magnetic field contact structure, the contact of the electric wear rate is small, long electrical life , The pressure level of the contact is high, the dielectric strength of the dielectric is stable, the arc is restored quickly, the cut-off level is low and the breaking ability är stark.

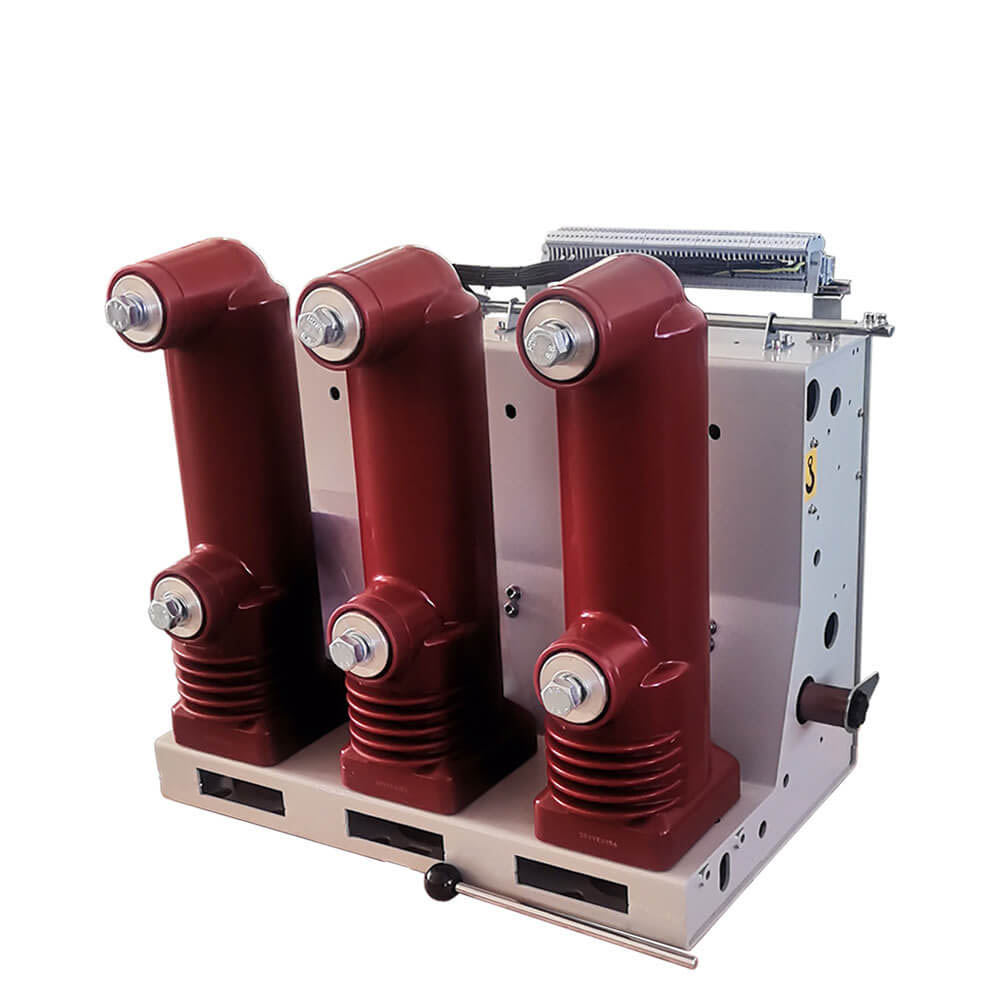

b. VBI-12 inomhus högspänning Vakuumkretsbrytare Övergripande struktur för driftsmekanismen och användningen av bågsläckningssystem i form av den huvudsakliga ledande kretsdelen av den trefasgolvstrukturen, vakuumintrångs längsgående installation av ett tubulärt installationsrör, röret är gjord av epoxi-resin med hjälp av apg-processen, så det är särskilt motståndskraftigt till krypande. Denna strukturella konstruktion, som kraftigt reducerar ackumuleringen av damm och sedan bågkammarytan, kan inte bara förhindra vakuumavbrottet med skador på yttre faktorer och kan säkerställa att även i den heta och fuktiga och allvarliga föroreningsmiljön kan spänningseffekten också visa ett högt motståndstillstånd.

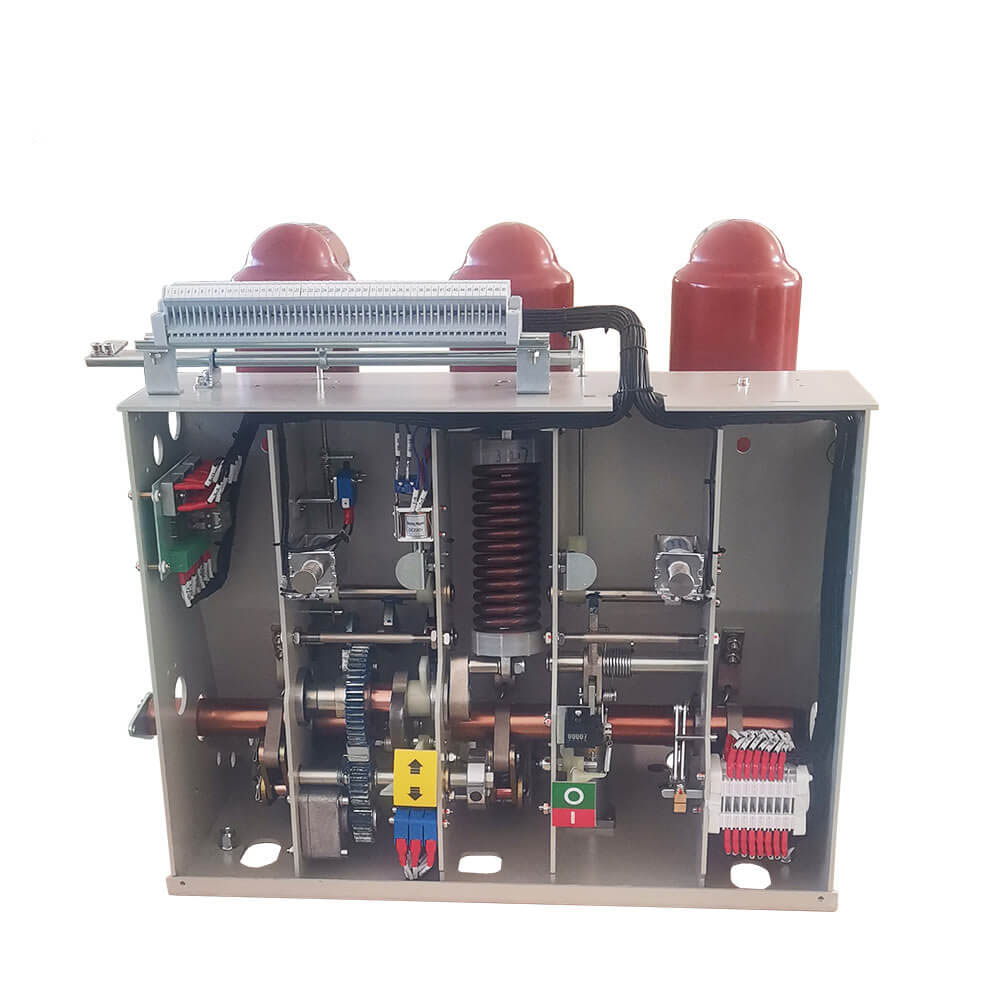

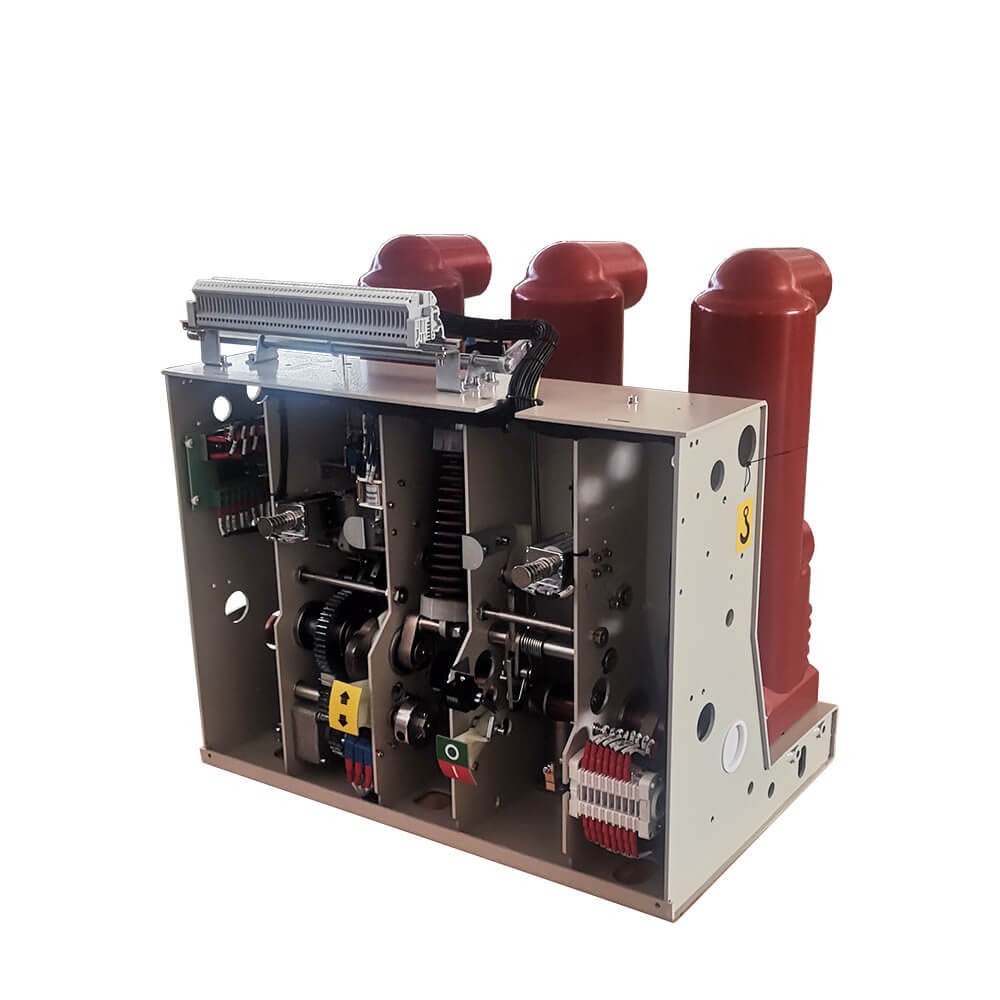

c. Driftsmekanismen för utformningen av vårens energilagringsmekanism, med manuell energilagring och elektrisk energilagringsfunktion, den driftsmekanismen som placerats i chassit före bågkammaren, chassit delades in i fem mellersta partition fem monteringsutrymme, under tiden, energilagringsdelen, överföringsdelen, den trippande delen och buffertdelen i driftsmekanismen. The VBI-12 vacuum circuit breaker will arrange the arc chamber and the operating mechanism to form a unified whole, that is, The structural design allows the operating performance of the operating mechanism to be more consistent with the required performance of the interrupter opening and closing, reducing unnecessary intermediate transmission links, reducing energy consumption and noise, making the operating performance of the VBI-12 circuit breaker more Reliable, VBI-12-brytare kan laddas i handbilens switchgear, kan också laddas i en fast switchgear.

d. Brottsbrytaren har fördelarna med lång livslängd, enkelt underhåll, ingen förorening, ingen explosionsrisk och lågt brus, och är lämplig för de hårda arbetsförhållandena som ofta drift.

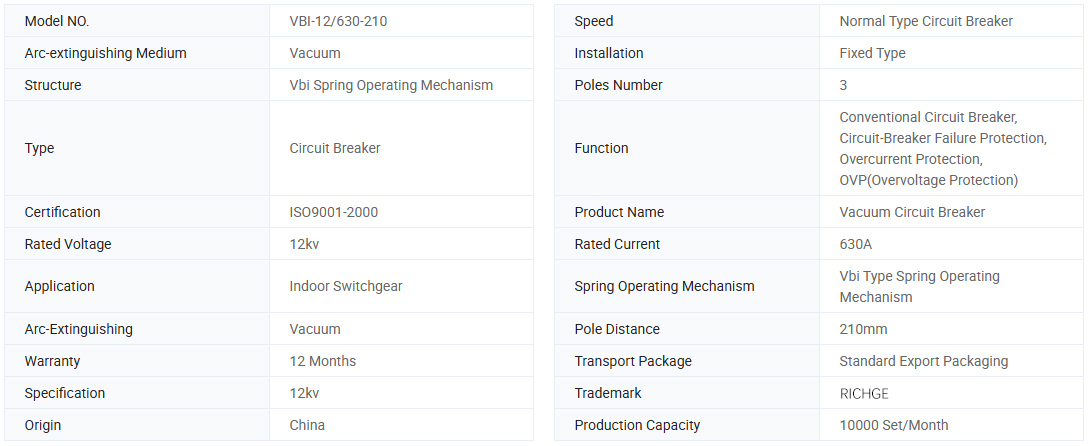

Grundinformation.

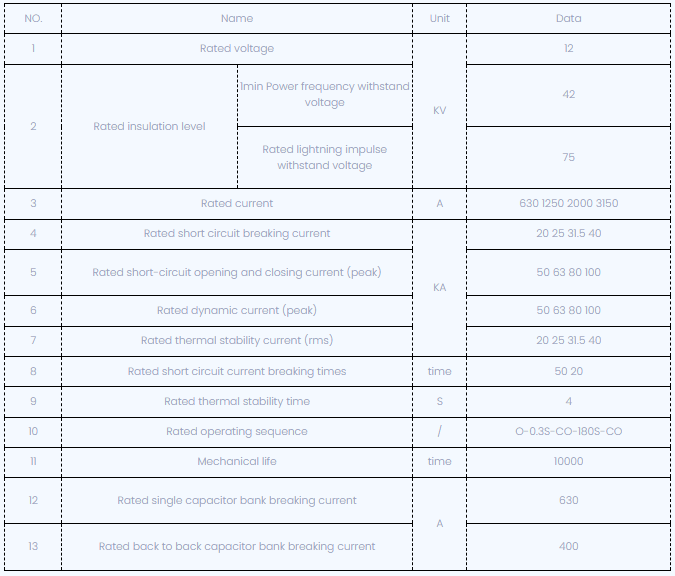

Tekniska parametrar

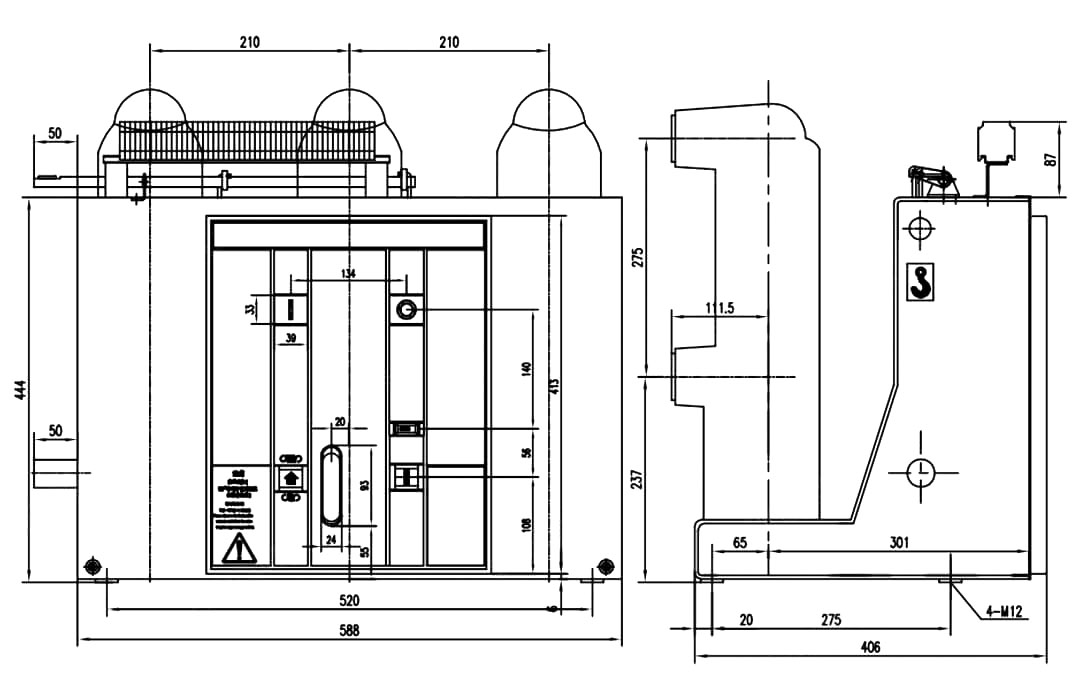

Dimensionell ritning:

Miljöförhållanden

1.Bienttemperatur: -15 ℃ ~+40 ℃ (vid -30 ℃ för att tillåta lagring och transport).

2. Höjd: ≤1000m.

3. Relativ luftfuktighet: Dagligt medelvärde ≤95%, månatligt genomsnitt ≤90%. Mättat ångtryck dagligen medelvärde <2,2 kPa, månatligt medelvärde ≤1,8 kPa.

4. Jordbävningsintensitet: ≤8 grad.

5. Ingen eld, explosionsrisk, allvarlig smutsig, kemisk korrosion samt platser med intensiv vibration.
