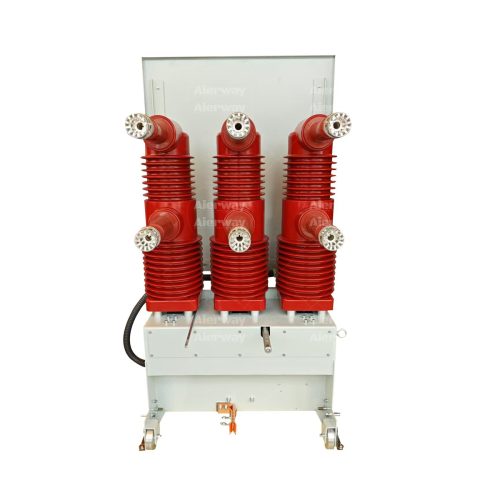

35kV golvmonterad vakuumbrytare med VBI fjäderstyrd mekanism

35kV golvmonterad vakuumbrytare med VBI fjäderstyrd mekanism

     VSG-40.5 Series Vacuum Circuit Breaker är en ny typ av trefas 50Hz enligt det unika designkonceptet och i kombination med marknadens efterfrågan och utveckling, den nominella spänningen för inomhus switchgear 40,5 kV, kan det tillhandahållas industriella och gruvföretag, kraftverk och station som kontroll och skydd av elektriska utrustning och är lämpliga för ofta drift.

VBI inomhus högspänningsvakumkretsbrytare är en inomhusanordning med trefas AC 50Hz och nominell spänning på 40,5 kV. Det kan användas för kontroll och skydd av elektrisk utrustning i industri- och gruvföretag, kraftverk och transformatorstationer, särskilt för platser med ofta verksamhet. Installationsformen för brytaren i omkopplarskåpet kan vara antingen en fast typ eller en uttagbar typ installerad på en vagn .vbi inomhus högspänningsvakuumbrytare har tillförlitlig prestanda och är lätt att installera. Det är det bästa valet för kontroll och skydd av högspänningsöverföring och distributionssystem.

 Produktöversikt

    VBI-40,5 golvmonterad vakuumbrytare är en högpresterande, medelspänningskopplingsanordning utformad för tillförlitlig skydd och kontroll av elektriska system som är klassade vid 40,5 kV. Genom att använda avancerad vakuumavbrottsteknik säkerställer den effektiv båge -kylning, minimalt underhåll och en lång operativ livslängd. Idealisk för kraftdistributionsnätverk, industrianläggningar och transformatorstationer kombinerar denna brytare en robust konstruktion med användarvänlig drift.

Nyckelfunktioner

Spänningsgradering:40,5 kV (motstand 95KV Lightning Impulse).

Nuvarande betyg:Upp till 2500A kontinuerliga, 31,5KA kortslutningskapacitet.

Vakuumavbrott:Hermetiskt förseglad, underhållsfri och miljövänlig (ingen SF₆-gas).

Mekanism:Vårstyrd eller motordriven 储能 mekanism för snabb stängning/öppning (<50ms).

Säkerhet:Integrerad antislipdesign, mekaniska/elektriska interlocks och jordningsomkopplare.

Standards överensstämmelse:Möter IEC 62271, GB/T 1984 och ANSI C37.04.

Installationsinstruktioner

3.1 Förinstallationskontroller

Verifiera intakta förpackningar och ingen fysisk skada.

Bekräfta rankade parametrar matchar systemkraven.

Se till en nivå, vibrationsfri betongfundament.

3.2 Monteringssteg

Säkra brytaren på golvet med ankarbultar (rekommenderas M16).

Anslut primära samlingar med vridmomentinställningar per tillverkarens specifikationer (t.ex. 50nm).

Wire Secondary Control -kablar till terminaler (märkt "Öppen/nära spole", "Hjälpkontakter").

Mark brytaren chassi säkert (markmotstånd ≤4Ω)

Driftsguide

4.1 Manuell drift

Avslutning: Vrid manuellt handtag medurs tills ett "klick" bekräftar engagemang.

Öppning: Tryck på den röda "Trip" -knappen eller dra den mekaniska resespaken.

4.2 Elektrisk drift

Applicera 220VDC/110VAC på den avslutande spolen (momentan puls) för fjärrkontroll.

Använd den lokala/fjärrväljaromkopplaren för läge.

4.3 Indikatorer och larm

Grön LED: brytare stängd.

Röd LED: Breaker Open/Tropped.

Larmkontakter: Trigger för SF₆ -tryckförlust (om den är utrustad) eller våren

Underhåll och felsökning

5.1 Rutinkontroller

Kontrollera kontakter varje 5 000 verksamhet (via Viewport).

Smörj rörliga delar årligen med högtemperaturfett.

Testisoleringsmotstånd (> 1000mΩ @5kV).

5.2 Vanliga frågor

Underlåtenhet att stänga: Kontrollera kontrollkraften, fjäderladdningen eller låsningarna.

Överdriven uppvärmning: dra åt anslutningarna; Mät kontaktmotståndet (<50μΩ).

Säkerhetsvarningar

Avsluta brytaren innan service.

Endast utbildad personal bör utföra underhåll.

Använd aldrig med synliga skador eller onormala ljud.

Miljö och bortskaffande

Kassera vakuumavbrott som elektroniskt avfall (icke-farligt).

Återvinningsmetaller och plast per lokala bestämmelser.

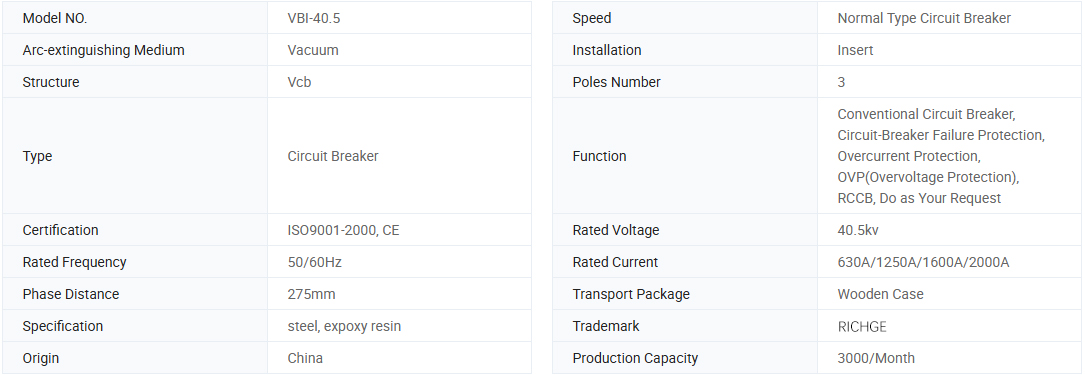

Grundinformation.

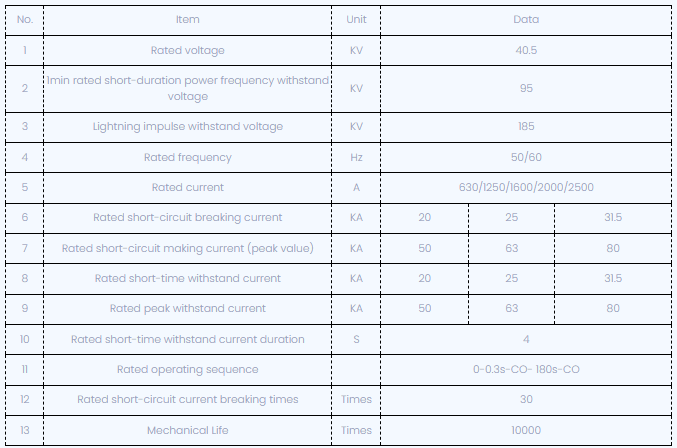

Tekniska parametrar

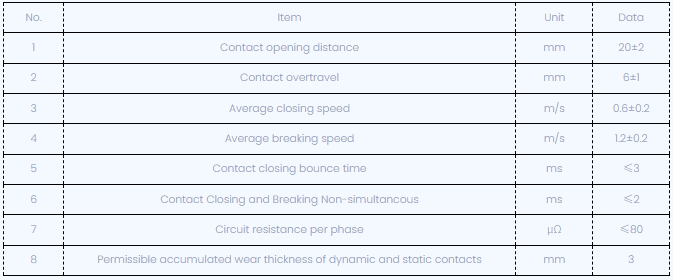

Efter justering av brytaren visas de mekaniska karakteristiska parametrarna nedan:

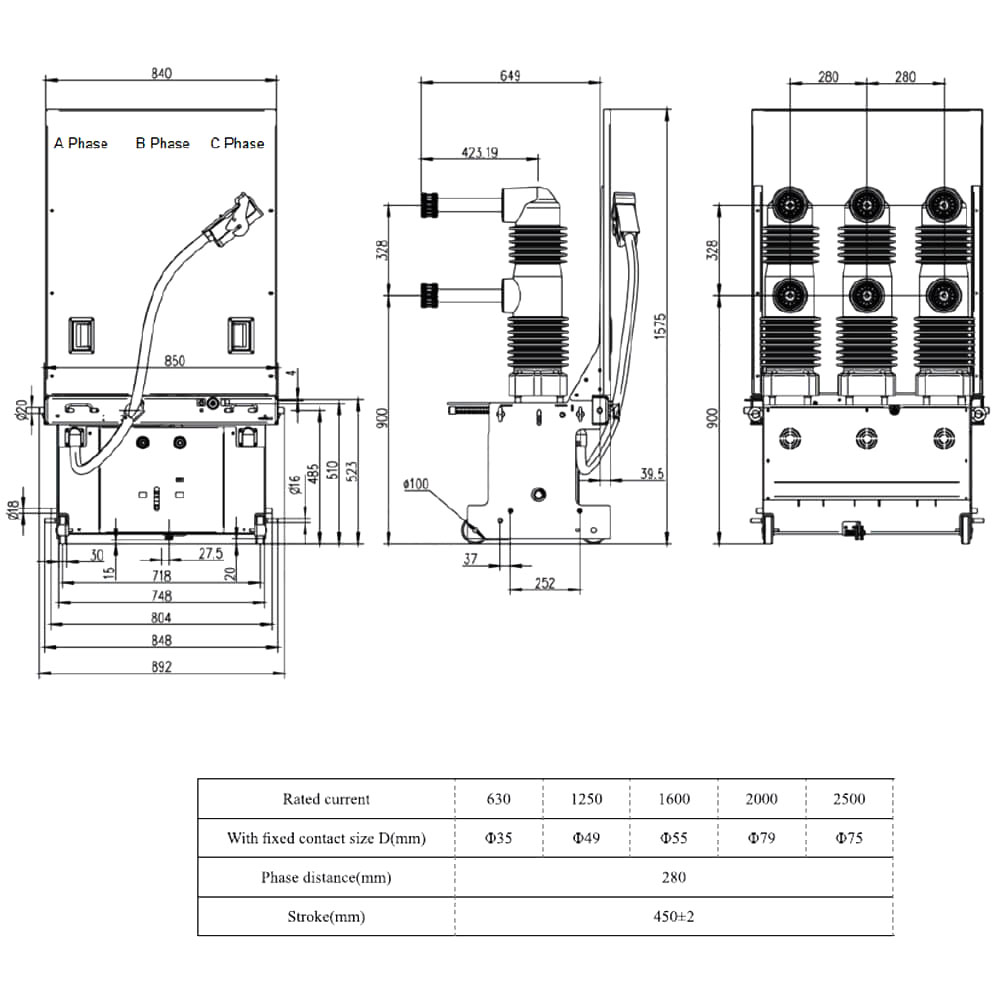

Tekniska ritningar

Tillämpa omgivningsförhållanden

1. Omgivningstemperatur: -10C ~ +40C (det tillåter lagring och transport vid -30 grader);

2. Omgivningsfuktighet: En dags genomsnittliga fuktighet bör vara högst 95%. Den genomsnittliga fuktigheten på en månad bör vara högst 90%;

3. Mättat ångtryck: Dagens genomsnittliga tryck bör inte vara mer än 2,2 kPa; Månadens genomsnittliga tryck bör inte vara mer

än 1,8 kPa;

4. Höjd: ≤1500m;

5. Jordbävningsintensitet: ≤8 grader;

6. Det bör installeras på platsen utan eld, explosion, allvarlig smuts och kemisk erosion och våldsam vibration.
