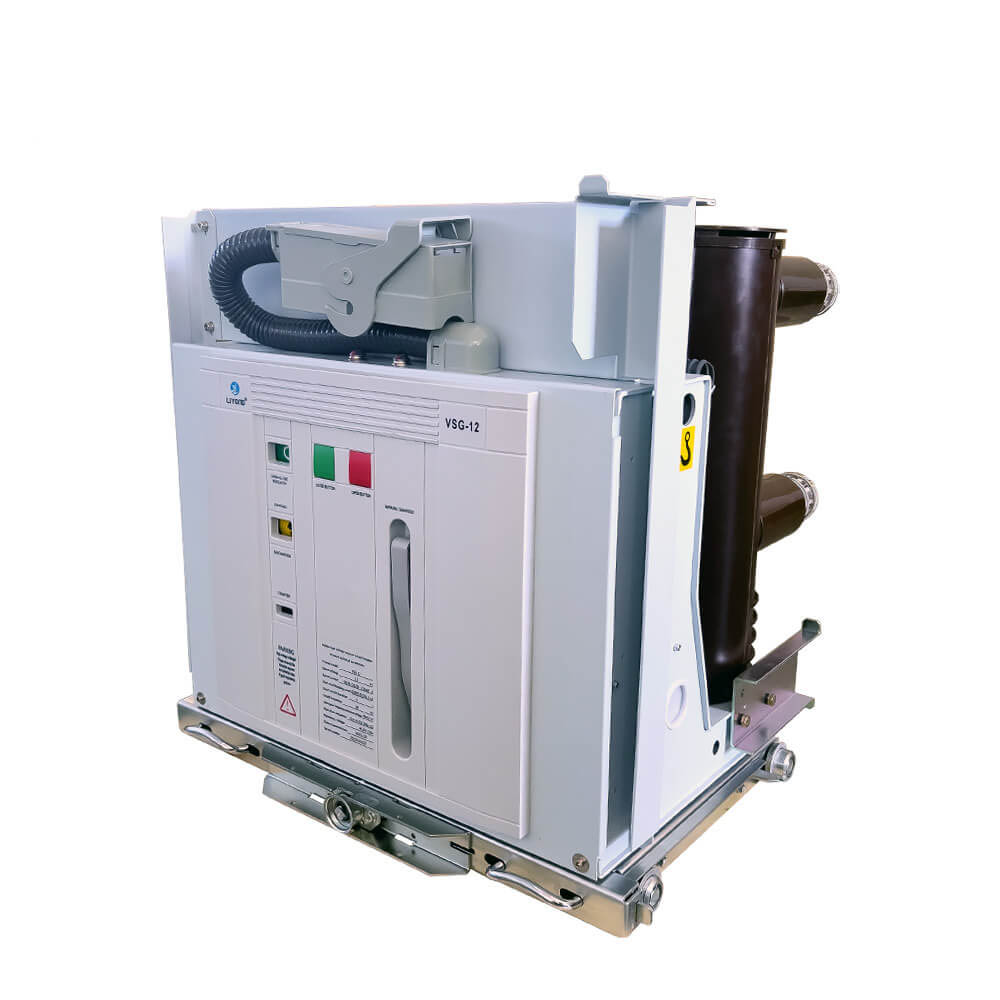

10kV 12kV medelspänning Handcart typ VCB med isolerande rör med ledande delar

10kV 12kV medelspänning Handcart typ VCB med isolerande rör med ledande delar

     VSG-typ inomhus högspänningsvakuumbrytare är lämplig för att byta olika massor av olika naturer och ofta operationer i kraftsystem med trefas AC 50Hz och nominell spänning på 7,2 kV-40,5 kV. Och skydd och kontroll av elektrisk utrustning i transformatorstationer. Det kan utrustas med KYN28A och andra mittmonterade switchgear av handkart och kan också vara utrustade med XGN-fast switchgear.

     VSG-typ inomhus högspänning Vakuumkretsbrytare uppfyller den nationella standard GB1984 “AC High-spänningskretsbrytare”, JB/T3855 “3.6 ~ 40,5 kV inomhus AC Högspänning Vakuumkretsbrytare” och IEC60056 “Högspolning AC-brytare” Standards. Möt "10-35kV inomhus högspänningsvakuumbrytare som beställer tekniska förhållanden". Det har fördelarna med liten storlek, lätt vikt, lämplig för ofta drift och avbrott utan underhåll och används mer populärt i distributionsnätverket 3KV-40.5kV.

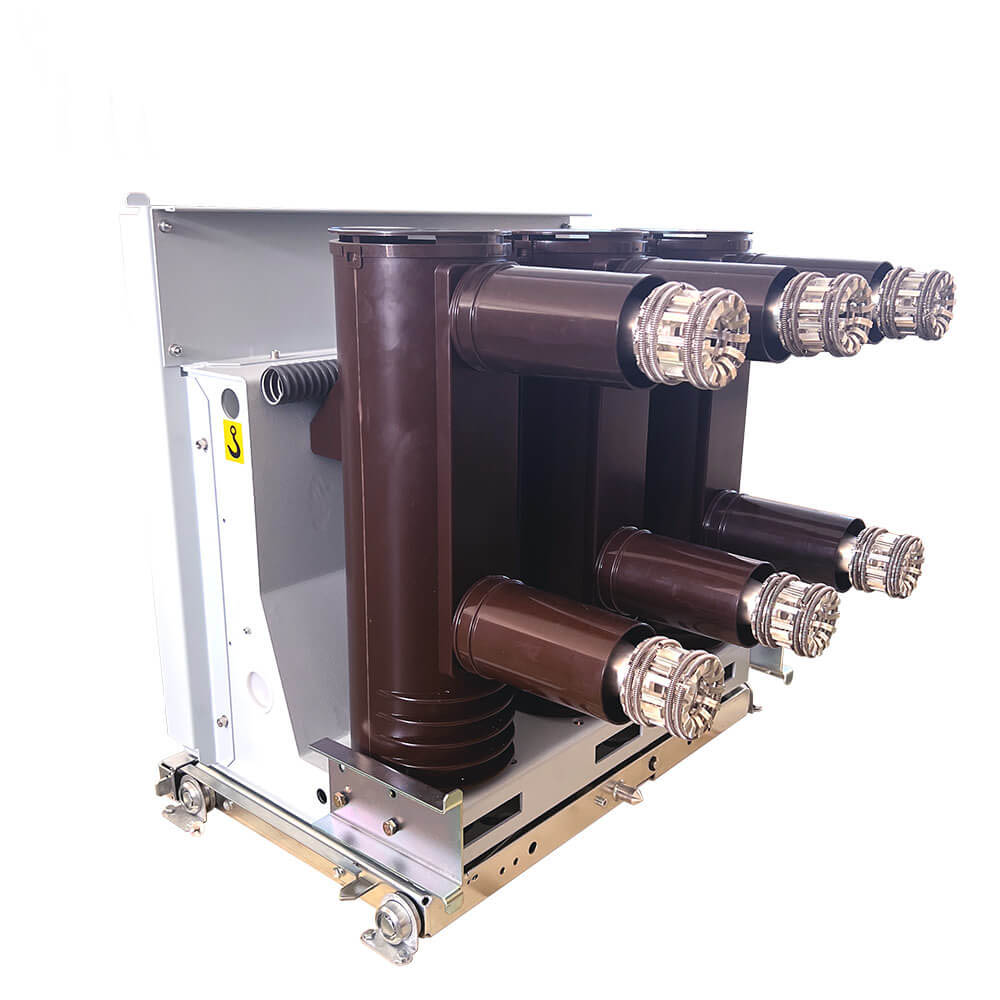

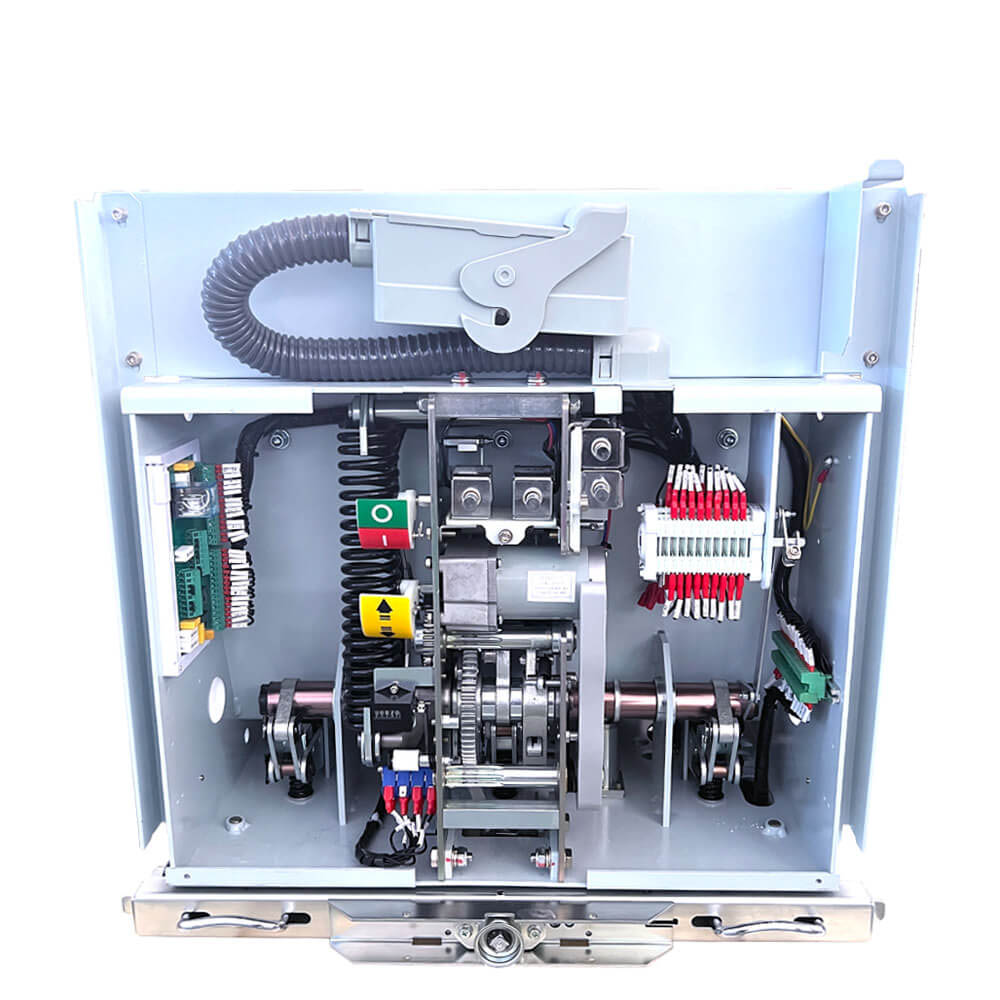

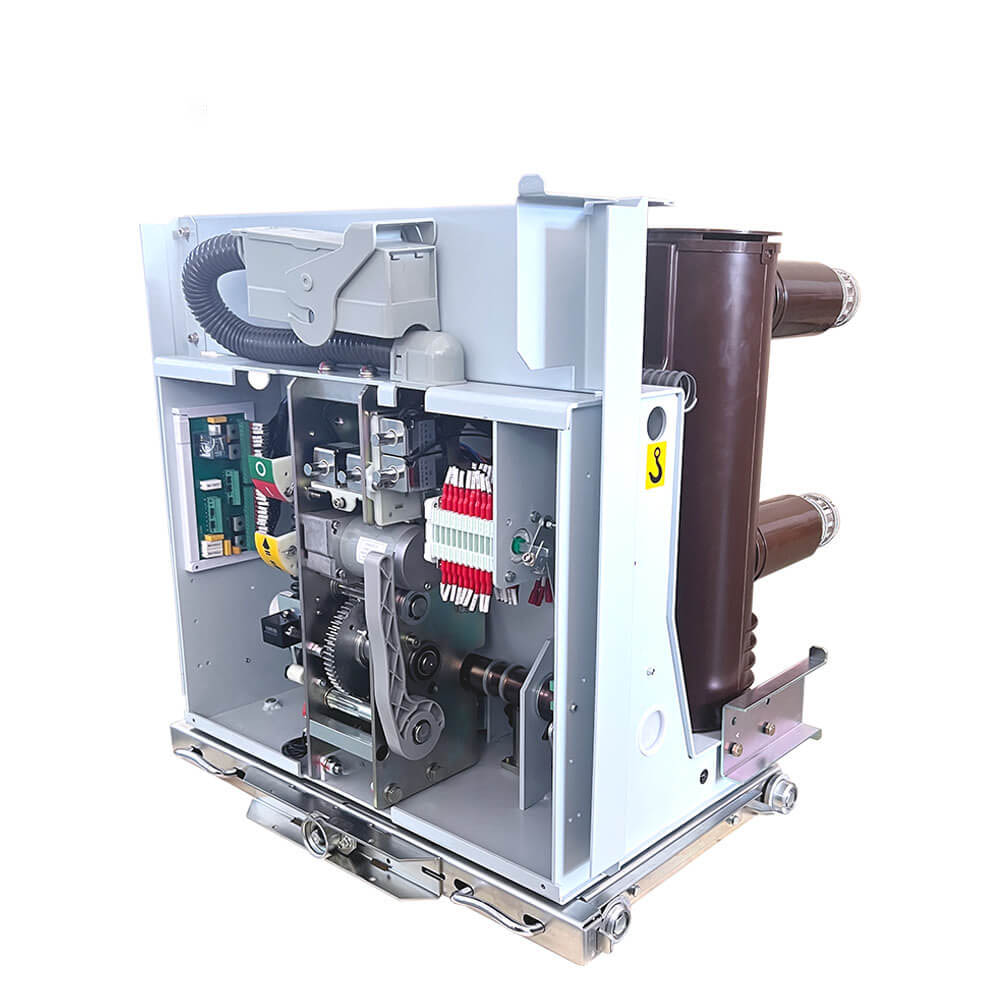

    VSG -mekanismen använder en CAM (i mekanismens kärnmodul) för att driva spindeln direkt (i ramspindelmodulen) för att minska överföringslänken och förbättra transmissionseffektiviteten (ingen gångjärnanslutning). Minska produktens energiinmatning och öka produktens livslängd. Installera huvudkretsmodulen, det vill säga slutför den grundläggande konfigurationen för vakuumkretsbrytaren. Installera sedan chassibilmodulen, kontaktarmen, kontakten och den isolerande hylsan för att slutföra konfigurationen av den handvevade brytaren.

Tekniska funktioner

1. Den första generationen av den inbyggda handbilden i Kina med oberoende intellektuella rättigheter. Det har en mognad teknik och högt pris/prestandaförhållande.

2. De viktigaste delarna använder nickelfosforlegeringsplätering med perfekt slitstyrka och korrosionsmotstånd.

3. De viktigaste delarna görs av oss själva för att säkerställa att produkterna för att uppfylla designkravet för design

4. Den cylindriska kompositisolerings huvudkretsen har liten volym, fri från underhåll och få service.

Viktiga tekniska parametrar:

· Klassad isoleringsnivå: 75 kV

· Betygsatt blixtimpuls Tastarspänning: 42kV

· Klassad ström: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 5000A

· Klassad kortslutning Breaking Current: 25ka, 31.5ka, 40ka

· Klassad kortslutning Making Current (Peak): 63ka, 80ka, 100ka

· Klassad kortslutningstid: 4 sekunder

· Betygsatt driftssekvens: O-0.3S-CO-180S-CO eller O-180S-CO-180S-CO (40KA)

· Betygsatt enstaka/back-to-back kondensatorbankbrytande ström: 630A/400A

· Antal verksamhet till nominell kortslutning BREAKING AVERNING: 30 gånger

· Avslutningstid: 30-70ms

· Öppningstid: 20-50ms

· Mekaniskt liv: 30 000 operationer

· Klassad energilagring och driftsspänning: AC220/110V, DC220/100V

· Kontaktgap: 11 ± 1mm

· Kontaktöverskridande: 3,5 ± 0,5 mm

· Genomsnittlig stängningshastighet: 0,5-0,8 m/s

· Genomsnittlig öppningshastighet: 0,9-1,2 m/s

· Kontaktstopptid vid stängning: ≤2ms

· Synkroniseringstid för trefasöppning och stängning: ≤2ms

· Huvudkretsmotstånd: ≤50μΩ (630A), ≤45μΩ (1250A), ≤35μΩ (1600-2000A), ≤25μΩ (2500A och högre)

Produktfunktioner:

· Bred tillämpbarhet: De modulära driftsmekanismerna VCB VSG-12 inomhus högspänningsvakuumbrytare är lämplig för en mängd olika miljöer och är särskilt väl lämpad för applikationer som kräver ofta drift och hög tillförlitlighet i kraftsystem.

· Modulär design: Driftsmekanismen använder en modulär design, vilket ger bekvämligheten med snabba ersättningar och montering.

· Säkerhet och tillförlitlighet: Det har enastående elektrisk prestanda och skyddar och kontrollerar kraftutrustningen pålitligt.

· Långt mekaniskt liv: Med ett högt mekaniskt liv kan det tåla längre tidsperioder.

Avancerad design: Funktioner som kontaktgap och kontaktövervakning säkerställer hög prestanda och tillförlitlighet.

Grundinformation.

Teknisk parameter

Dimensionell ritning:

Operationsmiljö:

· Omgivningstemperatur: Att inte överskrida +40 ° C, inte mindre än -15 ° C (lagring vid -30 ° C är inte tillåtet).

· Höjd: överstiger inte 1000 m.

· Relativ luftfuktighet: Dagligt medelvärde överstiger inte 95%, månatligt genomsnitt som inte överstiger 90%. Dagligt genomsnittligt mättnadsångtryck överstiger inte 22 × 10-3MPa, månatligt medelvärde som inte överstiger 18 × 10-3MPa.

· Seismisk intensitet: Inte överstiger nivå 8.

· Applikationsplatser: Lämplig för användning på platser utan eld, explosioner, allvarlig förorening, kemisk korrosion och allvarlig vibration.

Beställningsinstruktion

1. VCB Fulltyp, huvudsakliga tekniska specifikationer, fasavstånd och kvantitet

2. Typ och specifikation av servicespänningen

3. Namnet och mängden reservdelar

Vanliga frågor

F1: Är du tillverkare eller handlare?

A1: Vi är en ledande professionell tillverkare.

F2: Hur lång är din leveranscykel?

A2: Det beror på dina produktkrav och kvantitet. Generellt krävs 5 till 10 arbetsdagar för leverans

F3: Vad är din service efter försäljning?

A3: Vi kan svara på användarnas frågor lösa sina problem 24 timmar om dygnet och ge omfattande teknisk support för alla våra produkter snabbt.

F4: Hur löser du kvalitetsproblem?

A4: Ge detaljerade foton av kvalitetsproblemen. Våra tekniska och kvalitetsinspektionsavdelningar kommer att analysera dem. Vi kommer att ge en tillfredsställande lösning inom två dagar.

F5: Accepterar du anpassade tjänster?

A5: Vi tillhandahåller OEM/ODM -tjänster och kan skriva ut din logotyp på produkterna. Vårt professionella tekniska och citatteam kan tillhandahålla tillfredsställande projekt enligt dina ritningar och parametrar.
