Inomhusvakuumkrets

Vi är engagerade i att utveckla lastomkopplare, utomhushögspänningsutbildare, inomhusspänningsvakuumbrytare som är närmare konsumenternas behov och ger konsumenterna bättre produkter. Vi tar alltid givande samhälle som en välsignelse och tar välstånd och vitalisering av moderlandet som vårt eget ansvar. Vårt företag tar vårt företags rykte och personalkvalitet inför företagets utveckling som vår utvecklingsgaranti. Vi insisterar på idén om vetenskap och teknik är den första produktiva kraften. Med våra tekniska skick, effektiva hantering och högkvalitativa produkter har vi vunnit beröm från våra kunder med våra kostnadseffektiva varor.

Inomhusvakuumbrytare är en viktig växlingsanordning som används i stor utsträckning i inomhusmedium och lågspänningskraftssystem. Dess kärnfunktion är användningen av vakuum som båge-utvidgning och isoleringsmedium, som kan ansluta/koppla bort kretsar under normal drift och snabbt avbryta strömmen i fall av fel (såsom kortslutningar), och därmed spela en roll för att kontrollera och skydda kraftsystemet.

Grundläggande arbetsprincip

Kärnkomponenten i en vakuumbrytare är vakuumavbrottet, vars inre evakueras till en extremt hög vakuumgrad (vanligtvis under 10⁻⁴ PA). När brytaren öppnas genereras en båge när de rörliga och statiska kontakterna separeras. På grund av den nästan fullständiga frånvaron av gasmolekyler i vakuumet kan emellertid bågen inte upprätthålla förbränning (saknar joniserande medium), och den höga isoleringsstyrkan hos vakuumet snabbt släcker bågen, vilket möjliggör pålitlig brytning. Denna båge-utvidgningsmetod kräver inga ytterligare båge-utvidgningsmedier (såsom olja eller SF₆-gas), vilket gör dess säkerhet och stabilitet betydligt överlägsen traditionella brytare.

Huvudstrukturkomponenter

1.VACUUM -avbrott:Kärnkomponenten, bestående av ett förseglat keramiskt eller glasskal, rörliga och statiska kontakter, en sköld etc., ansvarig för bågsläckning och isolering.

2.Perera mekanism:Kraftanordningen som driver kontakterna för att öppna och stänga, med vanliga typer inklusive vårens driftsmekanismer (mest använda, med tillförlitlig drift och låg energiförbrukning) och elektromagnetiska driftsmekanismer.

3. Osolerande stöd:Stöder avbrott och ledande delar, vanligtvis tillverkade av epoxiharts eller porslinmaterial för att säkerställa isolering på marken.

4. ledande krets:Inkluderar inkommande terminaler, utgående terminaler och kontaktanslutningar, ansvariga för nuvarande ledning.

5. Housing/ram:Skyddar interna komponenter, vanligtvis tillverkade av metall eller isolerande material, anpassade till inomhusmiljöer.

Nyckelfunktioner

1.Strong Arc-Extinguishing-kapacitet:Bågar i vakuum släcks extremt snabbt (i millisekunder), med stor brytningskapacitet, vilket möjliggör tillförlitlig avbrott av kortslutningsströmmar.

2. Långt livslängd:Mekaniskt liv kan överstiga 10.000-50 000 operationer och elektriskt liv (antal kortslutningsbrott) kan nå dussintals gånger, mycket högre än för oljekretsbrytare.

3. Låga underhållskrav:Vakuumavbrottet är väl förseglat, knappast påverkat av miljön (som damm och fuktighet) och kräver ingen ofta utbyte av båge-utvidgningsmedier, vilket resulterar i låga driftskostnader.

4.Mall storlek och lätt vikt:Kompakt struktur, lämplig för installation i smala inomhusutrymmen (såsom distributionsrum och switch skåp).

5. Miljövänligt och säkert:Ingen olja, SF₆ eller andra växthusgaser, undviker risker för brand eller miljöföroreningar.

6. SUITABLE för frekventa operationer:Idealisk för scenarier som kräver ofta växling av utrustning som motorer och kondensatorer.

View as

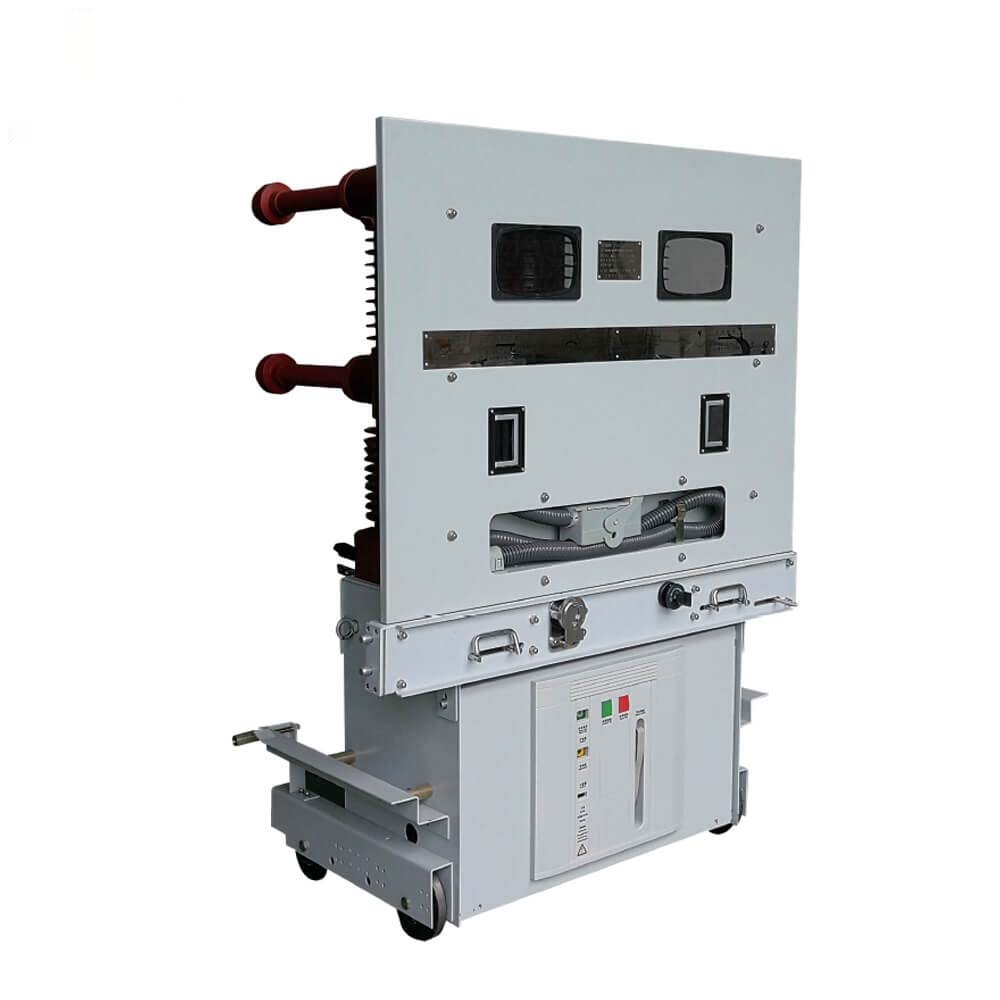

VSG-40.5kV högspänning uttagbar inomhusgolvmonterad brytare

VSG-40.5 Series Vacuum Circuit Breaker är en ny typ av tre-fas50Hz enligt det unika designkonceptet och i kombination med marknadens efterfrågan och utveckling, den nominella spänningen för inomhusomkopplare40,5 kV, kan det tillhandahållas industriella och gruvföretag, kraftverk och station som kontroll och skydd av elektriska utrustning och är lämpliga för ofta för att vara lämplig för ofta. Former för att vara lämplig för ofta för att vara lämplig. 40,5 kV isolerad högspänningshandskart är en elektrisk anordning speciellt utformad för högspänningskraftsystem, som används i trefas AC 50Hz kraftsystem som en switch, isolering eller skyddselement. Den har hög isoleringsprestanda och tillförlitlig drift och kan säkert drivas i högspänningsmiljöer.

Visa mer >> Skicka förfrågan >>

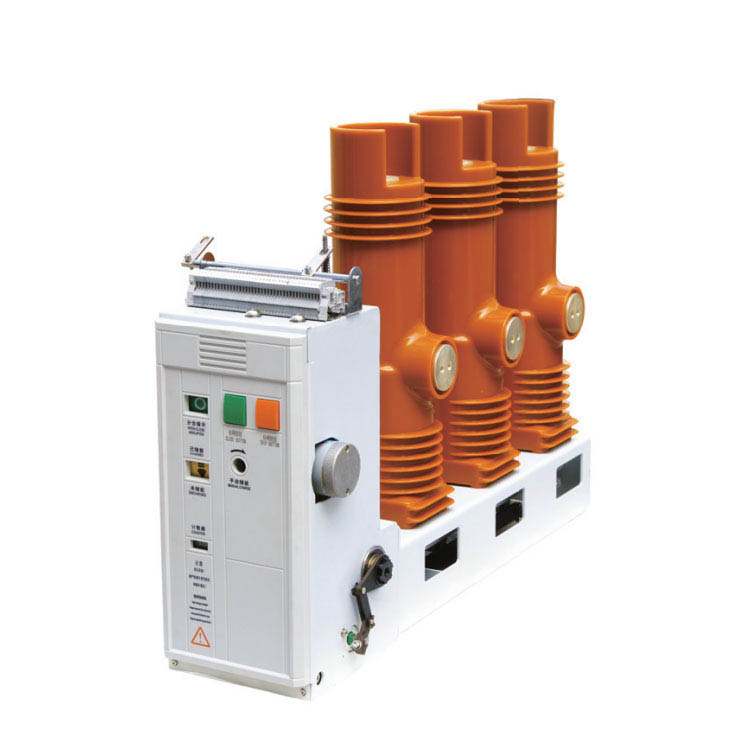

VSG-24C sidmonterad brytare med inbäddade stolpar för 24kV högspänningsutrustning

VSG inomhus högspänningsvakuumbrytare används för 24 kV kraftsystem inomhusomkopplingsutrustning, som kraftnätutrustning, industri- och gruvföretag kraftdesignskydd och kontrollenhet VSG-24C-typ Sidans installation inomhus högspänningsvakuumbrytare använde våren för att lagra energi. The operating mechanism can be operated by two ways, by manual and electromotive operation, The characteristics is according with GB1984-2003 High Voltage AC Circuit Breaker, JB3855-1996 3.6-4.5KV Indoor AC High Voltage AC Circuit Breaker and IEC standard 62271-100:200162271-100:2001 High Voltage AC Circuit Breaker

Visa mer >> Skicka förfrågan >>

VSG-12C Embedded Pole Lateral Type Högspänningsvakuumkretsbrytare

VSG-C/12 Typ Sidans installation inomhus högspänningsvakuumbrytare använde våren för att lagra energi. The operating mechanism can be operated by two ways, by manual and electromotive operation, The characteristics is according with GB1984-2003 High Voltage AC Circuit Breaker, JB3855-1996 3.6-4.5KV Indoor AC High Voltage AC Circuit Breaker and IEC standard 62271-100:200162271-100:2001 High Voltage AC Circuit Breaker. VSG-12C inomhushögspänning sidmonterad vakuumbrytare är en inomhus- och utomhusomkopplare för 12kV kraftsystem. Massor av olika naturer, ofta operationer och tillfällen där kortslutningsström bryts flera gånger. Produkten antar en ny typ av brytare driftsmekanism, och den primära delen av VSG-12 kan använda internationella varumärkes solida-tätade poler för att försegla vakuumavbrottet och de huvudsakliga ledande kretsdelarna till en helhet för att skydda avbrottet från kollision, damm och kondens. Den har stark miljöanpassningsbarhet, minskar kraftigt drifts- och underhållskostnader och inser verkligen den underhållsfria engångsdelen av produkten och mindre underhåll av driftsmekanismen. Utföra ofta operationer eller bryt kortslutningsström flera gånger; Det mekaniska livet kan vara upp till 30 000 gånger, och kortslutningstider med full kapacitet kan nå 50 gånger

Visa mer >> Skicka förfrågan >>

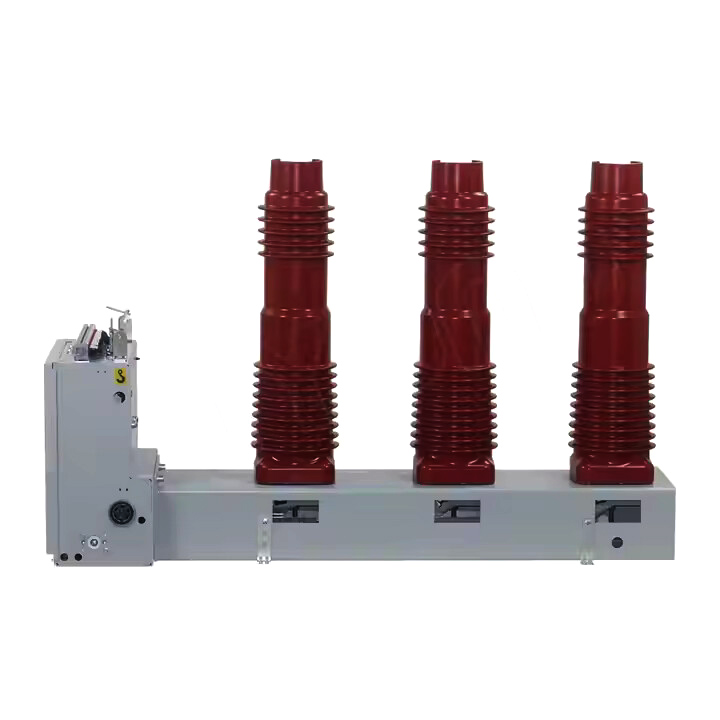

VSG-40.5C Embedded Pole Lateral Type inomhus vakuumkretsbrytare

VSG-40.5C Type Sidans installation inomhus högspänningsvakuumkretsbrytare använde fjäder för lagringsenergi. The operating mechanism can be operated by two ways, by manual and electromotive operation, The characteristics is according with GB1984-2003 High Voltage AC Circuit Breaker, JB3855-1996 3.6-4.5KV Indoor AC High Voltage AC Circuit Breaker and IEC standard 62271-100:200162271-100:2001 High Voltage AC Circuit Breaker VSG-40.5C Series Vacuum Circuit Breaker är en ny typ av trefas 50Hz enligt det unika designkonceptet och i kombination med marknadens efterfrågan och utvecklingen, den nominella spänningen för inomhus switchgear 40,5 kV, kan det tillhandahållas industriella och gruvföretag, kraftverk och station som kontroll och skydd av elektriska utrustning och är lämpliga för ofta drift.

Visa mer >> Skicka förfrågan >>

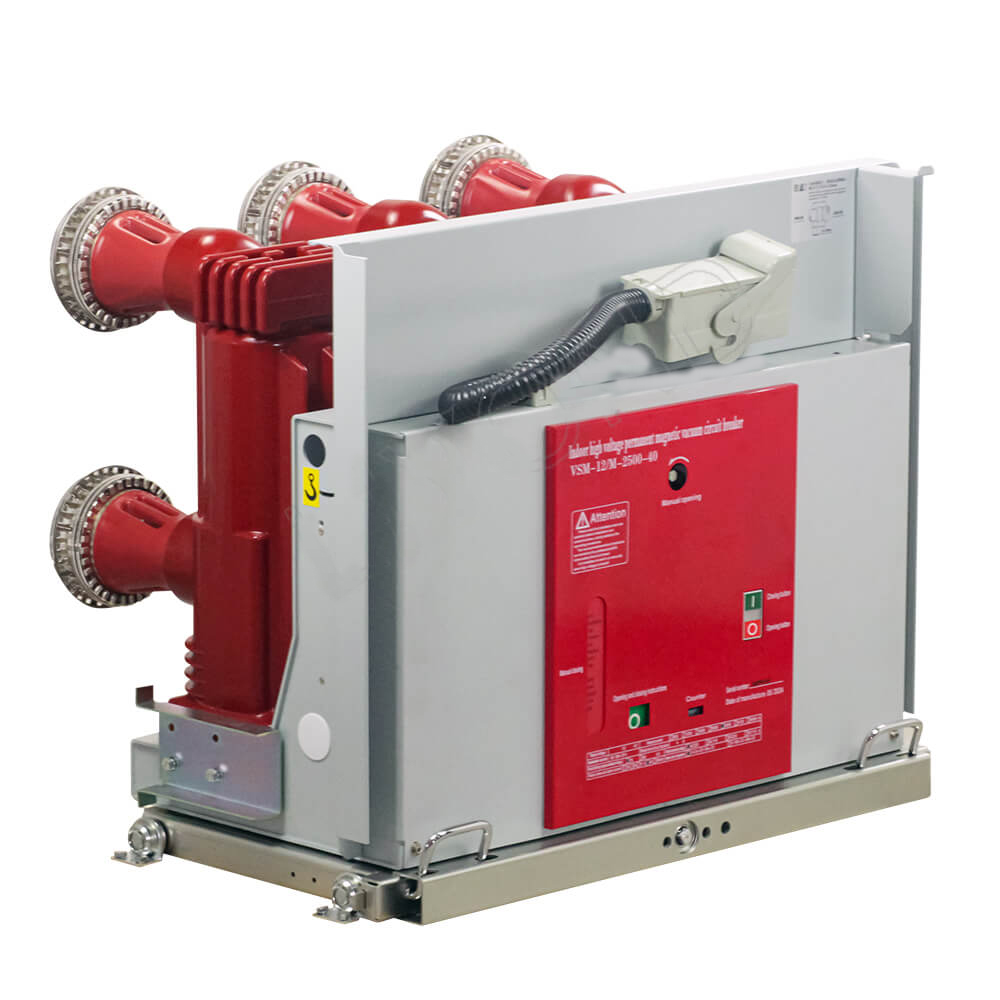

VSM-12 Högkvalitativ Handcart Type Permanent Magnet Mekanism Vakuumkretsbrytare

VSM-12 vakuumkretsbrytaren integrerar en permanent magnetens driftsmekanism och ett vakuumavbrott i en fram-och-återvändande konfiguration. Breaker har en uttagningstypdesign med en fast kolonn med båge-utsläppande (fasta tätningstänger) och är utformad för hög tillförlitlighet och prestanda i krävande elektriska miljöer. Den permanenta magnetens driftsmekanism och vakuumavbrottet av VSM-12M vakuumbrytare antar främre och bakre arrangemang. Den huvudsakliga ledande kretsen är en golvstående struktur. Det övre och nedre utloppssätet och vakuumavbrottet är installerade i en inbäddad stolpe inuti. Den inbäddade polen är tillverkad av epoxiharts genom APG -processen. Denna struktur kan förhindra dammansamling på ytan av vakuumbågskammaren och förhindra att den skadas av yttre faktorer. Det kan säkerställa att produkten fortfarande har god isoleringsprestanda i den fuktiga och heta miljön och allvarlig förorening.

Visa mer >> Skicka förfrågan >>

ZN12-12 Series Integrated Column Switch Vacuum Circuit Breaker

Zn12-12-serien inomhus AC HV Vakuumkretsbrytare är inomhusutrustningen i tre faser AC 50Hz, nominell spänning på 12 kV, som introducerade tekniken från det tyska företaget. Det är lämpligt för område med alla typer av belastningar och ofta drift och kan användas för skydd och kontroll av industriella och gruv-, företags-, kraftverks- och transformatorstationer elektriska anläggningar. Denna produkt är i enlighet med relaterat krav på GB1984, JB3855, DL403 och IEC -standarder.

Visa mer >> Skicka förfrågan >>

Richge är en professionell Inomhusvakuumkrets-tillverkare och leverantör i Kina. Om du är intresserad av våra lågprisprodukter, vänligen kontakta oss.
