I högspännings- och mellanspänningssystem uppnås säkerhet inte bara genom isolering och skyddsanordningar. En stor del av elsäkerheten är beroende av mekanisk koordinering mellan olika komponenter, vilket förhindrar operatörer från att utföra felaktiga kopplingsåtgärder.
DeJordbrytare manövermekanism Förreglingsanordningär en av dessa viktiga säkerhetskomponenter. Den är utformad för att styra driftsekvensen mellan jordningsbrytaren och annan omkopplingsutrustning, vilket hjälper till att förhindra farliga operationer som att stänga en jordningsbrytare medan kretsen fortfarande är spänningssatt.
Även om denna enhet vanligtvis är gömd inuti ställverk, spelar den en avgörande roll för att säkerställa tillförlitlig drift och skydda både utrustning och personal.
A Jordbrytare manövermekanism Förreglingsanordningär en mekanisk eller elektromekanisk säkerhetsmekanism installerad i ställverkssystem för att samordna driften av:
Jordningsbrytare
Strömbrytare
Ladda switchar
Koppla bort strömbrytare
Skåpsdörrar och tillträdespaneler
Dess huvudsakliga syfte är att säkerställa att växlingsoperationer följer en fördefinierad säkerhetssekvens.
Till exempel:
Jordningsbrytaren bör endast stängas efter att huvudkretsen har kopplats bort.
Skåpsdörren ska förbli låst när farlig spänning kan finnas.
Strömbrytaren ska inte stängas när jordningsbrytaren är i ett osäkert läge.
Genom att skapa fysiska begränsningar mellan manövermekanismerna minskar förreglingsanordningen risken för mänskliga manövreringsfel.
Elektrisk utrustning kan förbli farlig även efter att strömförsörjningen stängts av. Kvarstående spänning, felaktig kopplingssekvens eller oväntad spänningssättning kan skapa allvarliga faror.
Ett pålitligt förreglingssystem hjälper till att lösa flera vanliga problem.
1. Förhindrar felaktiga växlingsoperationer
I komplexa elektriska system kan operatörer behöva utföra flera omkopplingssteg.
Utan förreglingsskydd kan felaktiga åtgärder inkludera:
Stänga jordningsbrytaren på en strömförande krets
Drift av en brytare under osäkra förhållanden
Öppna åtkomstdörrar innan jordningen är klar
Förreglingsanordningen fungerar som en mekanisk "regelhållare", som endast tillåter säkra operationssekvenser.
2. Skyddar elektrisk utrustning
Felaktig omkoppling är inte bara farlig för människor utan kan också skada utrustning.
Möjliga konsekvenser inkluderar:
Kortslutningar
Bågfel
Kontaktskada
Isoleringsfel
En korrekt utformad förreglingsmekanism hjälper till att förlänga utrustningens livslängd genom att minska onormala operationer.
Arbetsprincipen beror på ställverkskonstruktionen, men de flesta system använder en kombination av mekanisk positionering och låskonstruktioner.
Mekanisk förregling
Mekanisk förregling används ofta på grund av dess tillförlitlighet.

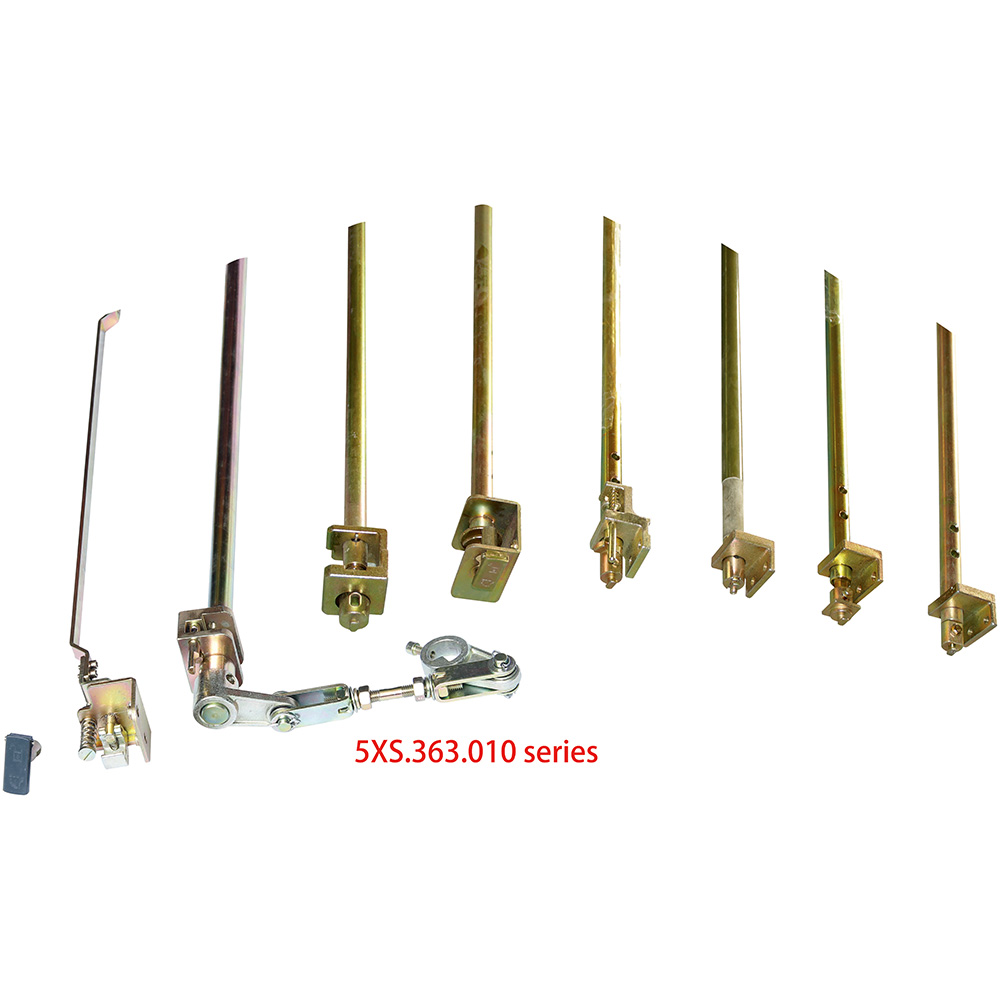

Typiska komponenter inkluderar:
Låsplattor
Skaft
Spakar
Kammekanismer
Positionsindikatorer
Begränsa block
När en komponent flyttas till en viss position, är en annan komponent fysiskt begränsad från drift.
Till exempel:
Strömbrytare öppnas.
Frånkopplingsbrytaren når isoleringsläge.
Jordningsbrytarens funktion blir tillgänglig.
Jordningsbrytaren stängs.
Tillgång till underhåll är tillåten.
Elektrisk förregling
Vissa system använder också elektriska signaler och sensorer.
Komponenter kan inkludera:
Hjälpkontakter
Positionsbrytare
Styrreläer
Övervakningsmoduler
Styrsystemet kontrollerar utrustningens status innan den tillåter drift.
Med modern automationsteknik antar många att elektroniska styrsystem helt kan ersätta det mekaniska skyddet.
Men mekanisk förregling är fortfarande viktig eftersom den inte beror på:
Programvarulogik
Kommunikationsnätverk
Kontrollera strömtillgänglighet
Även vid strömavbrott kan en mekanisk låskonstruktion fortsätta att ge fysiskt skydd.
I många säkerhetskritiska elektriska applikationer ger en kombination av mekanisk och elektrisk förregling ytterligare skydd.
Mellanspänningsställverk
Används vanligtvis i:
Distributionsnät
Industriella kraftsystem
Transformatorstationer
Fabriks elektriska rum
Ringhuvudenheter (RMU)
I kompakt distributionsutrustning hjälper förreglingsenheter till att koordinera:
Belastningsbrytares funktion
Drift av jordningsbrytare
Tillgång till kabelfack
Metallslutna ställverk
För metallbeklädda och metallslutna system säkerställer förregling säker drift mellan olika fack.
En pålitlig förreglingsanordning för jordströmbrytare måste ta hänsyn till flera faktorer.
Mekanisk styrka
Mekanismen måste tåla upprepade operationer utan deformation eller fel.
Viktiga faktorer inkluderar:
Materialval
Skaftstyrka
Låsnoggrannhet
Slitstyrka
Driftnoggrannhet
Enheten måste detektera omkopplarlägen korrekt.
Dålig positioneringsnoggrannhet kan orsaka:
Ofullständig låsning
Falsk drifttillstånd
Mekanisk störning
Serviceliv
Ställverk kan fungera i många år, så sammankopplade komponenter behöver god hållbarhet.
Designöverväganden inkluderar:
Korrosionsbeständighet
Smörjkrav
Driftsfrekvens
Miljöförhållanden
Olika komponenter kan använda olika material beroende på deras funktion.
|
Komponent |
Vanliga material |
|
Låsplattor |
Rostfritt stål, galvaniserat stål |
|
Skaft |
Härdat stål |
|
Fjädrar |
Fjäderstål |
|
Hus delar |
Stållegeringar eller teknisk plast |
Materialvalet påverkar:
Mekanisk styrka
Korrosionsbeständighet
Långsiktig tillförlitlighet
Även om förreglingssystem är designade för lång livslängd är regelbunden inspektion fortfarande nödvändig.
Rekommenderade kontroller inkluderar:
Kontrollera mekanisk rörelse
Se till att:
Skaften rör sig smidigt
Lås låser sig korrekt
Inga delar har fastnat
Inspektera slitdelar
Uppmärksamma:
Fjädrar
Pins
Rörliga leder
Håll komponenterna rena
Damm och föroreningar kan påverka mekaniska rörelser, särskilt i utomhus- eller industriella miljöer.
Förreglingsanordningen för jordbrytarens manövermekanism kanske inte är en synlig del av elektrisk utrustning, men den är en viktig säkerhetskomponent i moderna ställverkssystem.
Genom att kontrollera förhållandet mellan jordningsbrytare, strömbrytare och åtkomstmekanismer hjälper det till att förhindra farliga operationer, skydda elektriska tillgångar och förbättra underhållssäkerheten.
