Lågspänningsställverkstillbehör tillverkade av Richge Technology Co., Ltd Sammanfattningar och tekniska parametrar？

I. Produktöversikt

  Som en professionell tillverkare av tillbehör för lågspänningsställverk erbjuder Richge Technology Co., Ltd. (Richge Technology) ett brett utbud av produktserier och modeller, lämpliga för lågspänningsställverk med olika specifikationer och applikationsscenarier. Med hög kvalitet, tillförlitlighet och innovativ design, och används ofta inom kraftsystem, industriell automation, byggnadselektroteknik och andra områden.

  Tillbehören för lågspänningsställverk från Richge har följande egenskaper:

• Helserietäckning: Mer än 1 000 produkttyper, kompatibla med olika ställverkssystem som MNS, GCS, GCK, R-Blokset, R-Okken och R-8PT.
• Hög tillförlitlighet: Strikt kompatibel med internationella och inhemska standarder för att säkerställa stabil drift under olika arbetsförhållanden.
• Modulär design: Underlättar installation, underhåll och uppgradering.
• Stark kompatibilitet: Kompatibel med lågspänningsställverk från flera märken.

II. Huvudprodukttyper och tekniska parametrar

2.1 Main Circuit Connector Series

   Huvudkretskontakter är kärnkomponenter i lågspänningsställverk, ansvariga för den elektriska anslutningen och det mekaniska stödet för huvudkretsen. Richge tillhandahåller en mängd olika huvudkretsanslutningsmodeller, lämpliga för olika strömklasser och installationskrav.

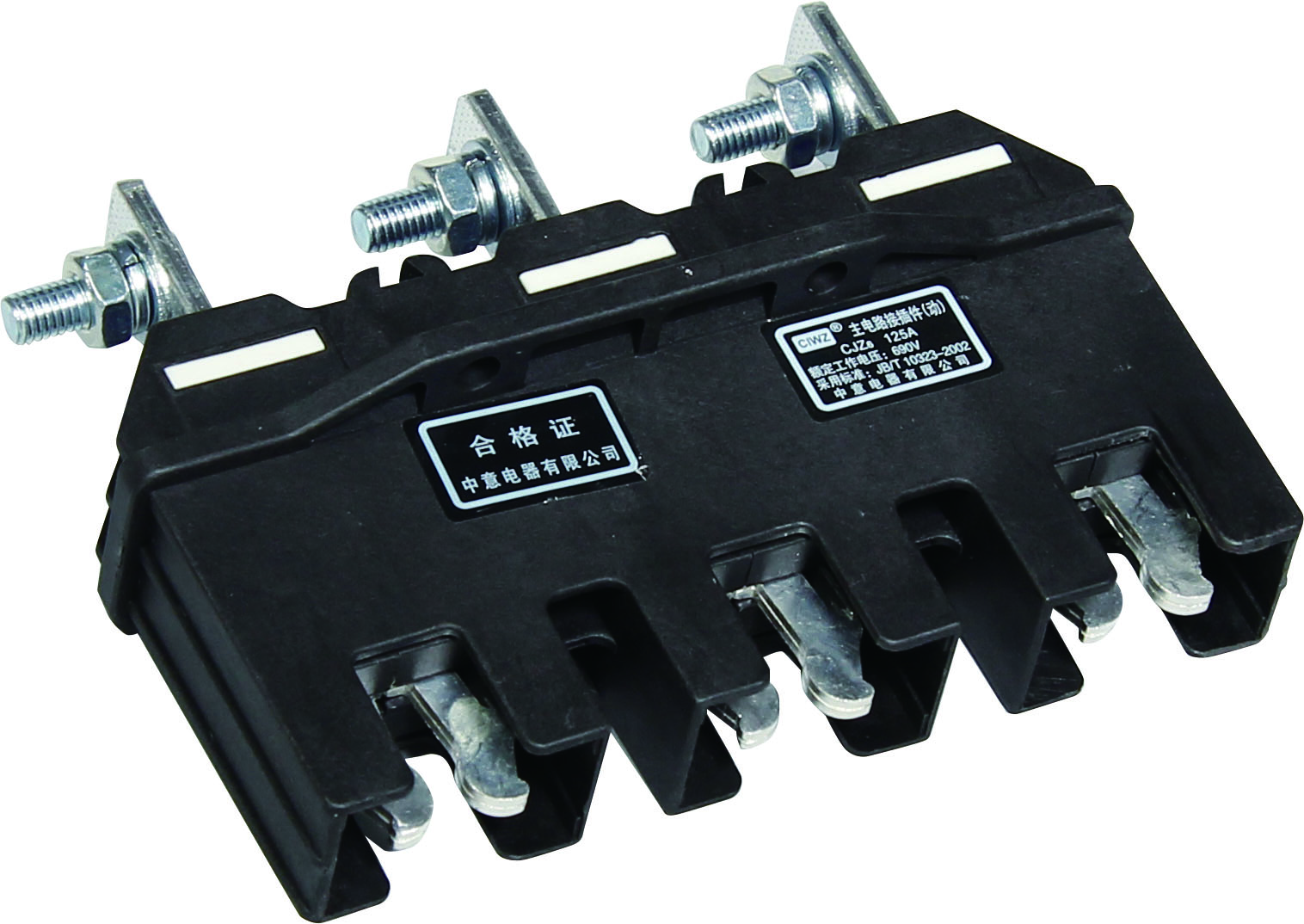

2.1.1 Huvudkretsanslutningar i CJZ6-serien

    CJZ6-seriens huvudkretskontakter är lämpliga för strömklasser från 125A till 630A, med följande egenskaper:

• Märkström: 125A, 250A, 400A, 630A
•  Märkspänning: AC 660V
•  Stångnummer: 3 stolpar, 4 stolpar
• Skyddsklass: IP40 (med skyddskåpa)
• Temperaturstegring: ≤60K (vid märkström)
• Material: Ledare av kopparlegering, flamskyddande plastskal
• Tillämpliga ställverk: Standardskåp som MNS, GCS, GCK, OKKEN, BLOKSET och 8PT

Modell	Märkström (A)	Polnummer	Skyddsklass	Applikationsscenario
CJZ6-125A/3	125	3	IP40	Små lådskåp
CJZ6-250A/3	250	3	IP40	Mellanstora lådskåp
CJZ6-400A/3	400	3	IP40	Stora lådskåp
CJZ6-630A/3	630	3	IP40	Kretsar med hög kapacitet
CJZ6-125A/4	125	4	IP40	Trefas fyrtrådssystem
CJZ6-250A/4	250	4	IP40	Trefas fyrtrådssystem
CJZ6-400A/4	400	4	IP40	Trefas fyrtrådssystem
CJZ6-630A/4	630	4	IP40	Trefasiga fyrtrådssystem med hög kapacitet

2.1.2 CJZ10-seriens huvudkretsanslutningar

   CJZ10-seriens huvudkretskontakter är högpresterande produkter, lämpliga för scenarier med högre krav:

• Märkström: 125A, 250A, 400A, 630A
• Märkspänning: AC 660V
•  Stolpenummer: 3 stolpar
• Skyddsklass: IP40 (med skyddskåpa)
• Specialdesign: Utrustad med IP40 skyddsdörr
• Driftmetod: Manövermekanism av vevtyp
• Tillämpliga ställverk: Standardskåp som MNS, GCS, GCK, OKKEN, BLOKSET och 8PT

Modell	Märkström (A)	Polnummer	Skyddsklass	Specialfunktion
CJZ10-125A/3	125	3	IP40	Med skyddsdörr
CJZ10-250A/3	250	3	IP40	Med skyddsdörr
CJZ10-400A/3	400	3	IP40	Med skyddsdörr
CJZ10-630A/3	630	3	IP40	Med skyddsdörr

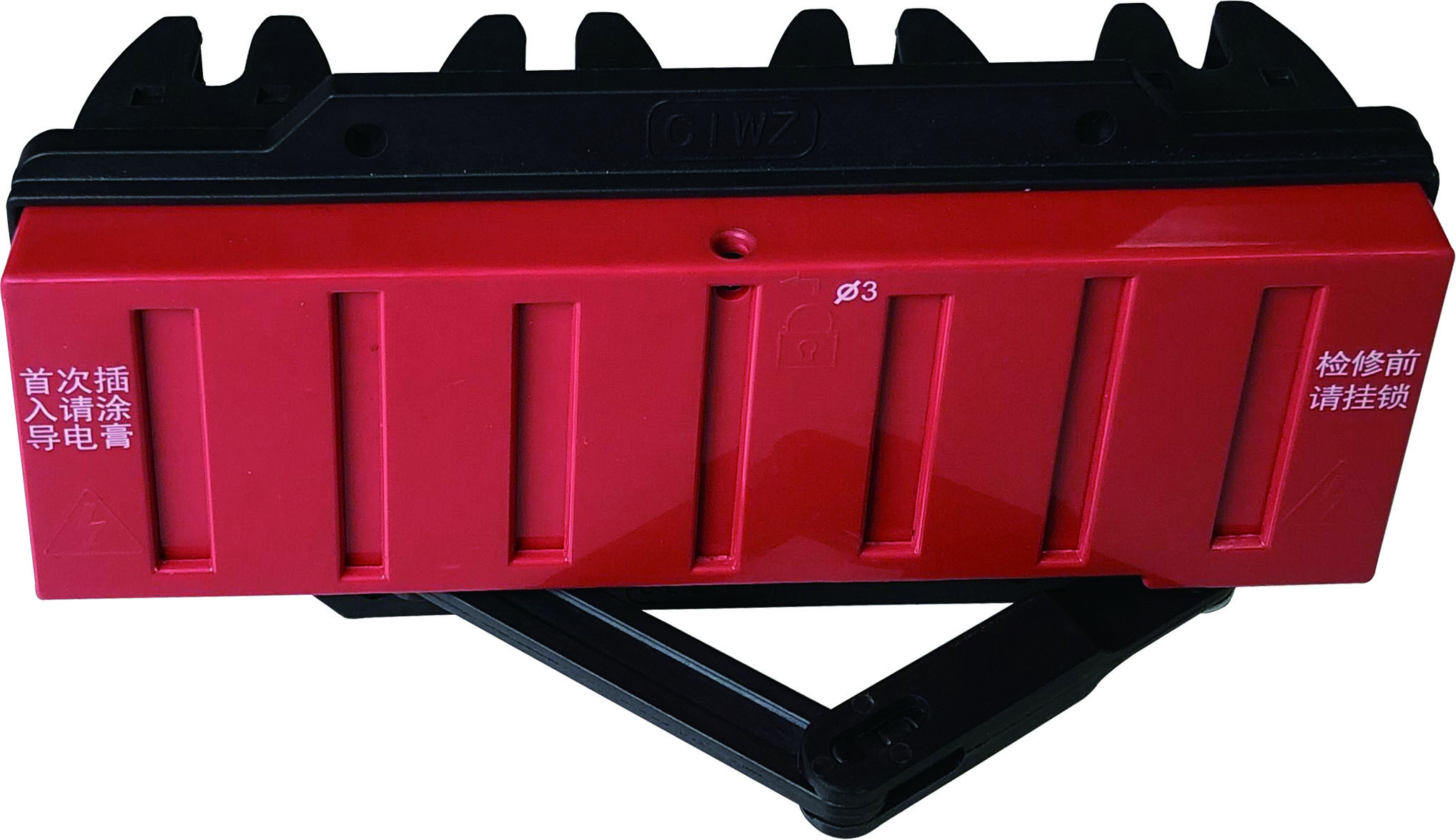

2.1.3 Dubbla kontakter i CJZ11-serien

   CJZ11-seriens dubbla kontakter är lämpliga för speciella scenarier som kräver dubbelkretsanslutning:

• Märkström: 250A, 400A, 630A
• Märkspänning: AC 660V
•  Stolpenummer: 3 stolpar
• Specialdesign: Dubbla kopplingar med ventiler
• Tillämpliga ställverk: Standardskåp som MNS, GCS, GCK, OKKEN, LOKSET och 8PT

Modell	Märkström (A)	Polnummer	Särdrag
CJZ11-250A/3	250	3	Dubbla kopplingar med ventiler
CJZ11-400A/3	400	3	Dubbla kopplingar med ventiler
CJZ11-630A/3	630	3	Dubbla kopplingar med ventiler

2.2 Serie av extra kretsanslutningar

     Hjälpkretskontakter används för sekundärkretsanslutning för att förverkliga styr-, skydds- och signalöverföringsfunktioner.

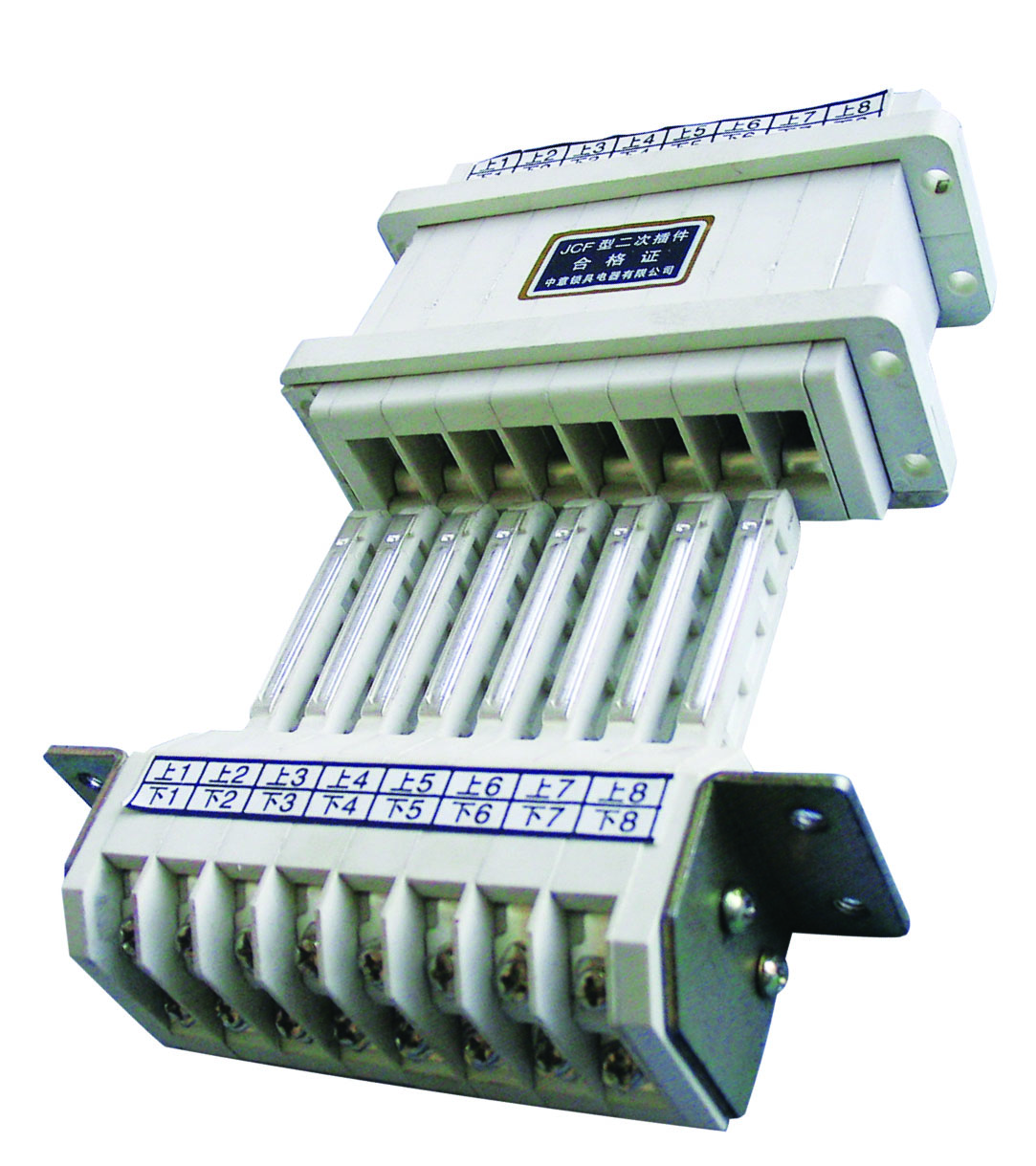

2.2.1 JCF10-seriens hjälpkretsanslutningar

   JCF10-seriens hjälpkretskontakter har följande egenskaper:

• Märkström: 10A
• Märkspänning: AC 380V/DC 250V
• Antal kontakter: 3, 5, 6, 8, 10, 13, 15, 16, 18 poäng
•  Anslutningsmetod: Plug-in typ
• Material: Flamskyddande plastskal, silverpläterade kontakter
• Tillämpliga ställverk: Olika skåp som MNS, GCS, GCK, OKKEN,

Modell	Antal kontakter	Märkström (A)	Märkspänning (V)	Applikationsscen
JCF10-10/3	3	10	AC 380/DC 250	Enkla styrkretsar
JCF10-10/5	5	10	AC 380/DC 250	Medelkomplex flexitetskontroll
JCF10-10/6	6	10	AC 380/DC 250	Multifunktionskontroll
JCF10-10/8	8	10	AC 380/DC 250	Komplexa styrkretsar
JCF10-10/10	10	10	AC 380/DC 250	Multifunktionell signalöverföring
JCF10-10/13	13	10	AC 380/DC 250	Utökade styrfunktioner
JCF10-10/15	15	10	AC 380/DC 250	Komplexa signalsystem
JCF10-10/16	16	10	AC 380/DC 250	Högintegrerade styrsystem
JCF10-10/18	18	10	AC 380/DC 250	Ultrakomplexa styrsystem

2.2.2 Sidokopplingar för hjälpkretsanslutningar

   Sidokopplingsanslutningar för hjälpkretsar är lämpliga för speciella installationskrav som behöver sidoanslutning:

• Märkström: 10A
• Märkspänning: AC 380V/DC 250V
• Antal kontakter: 12, 16, 20, 24, 26, 30 poäng
• Anslutningsmetod: Sidokopplingstyp
•  Tillämpliga ställverk: Standardskåp som MNS, GCS, GCK, OKKEN, BLOKSET och 8PT

Modell	Antal kontakter	Märkström (A)	Märkspänning (V)	Särdrag
JCF2-6/12	12	10	AC 380/DC 250	Sidoledningar
JCF2-8/16	16	10	AC 380/DC 250	Sidoledningar
JCF2-10/20	20	10	AC 380/DC 250	Sidoledningar
JCF2-12/24	24	10	AC 380/DC 250	Sidoledningar
JCF2-13/26	26	10	AC 380/DC 250	Sidoledningar
JCF2-15/30	30	10	AC 380/DC 250	Sidoledningar

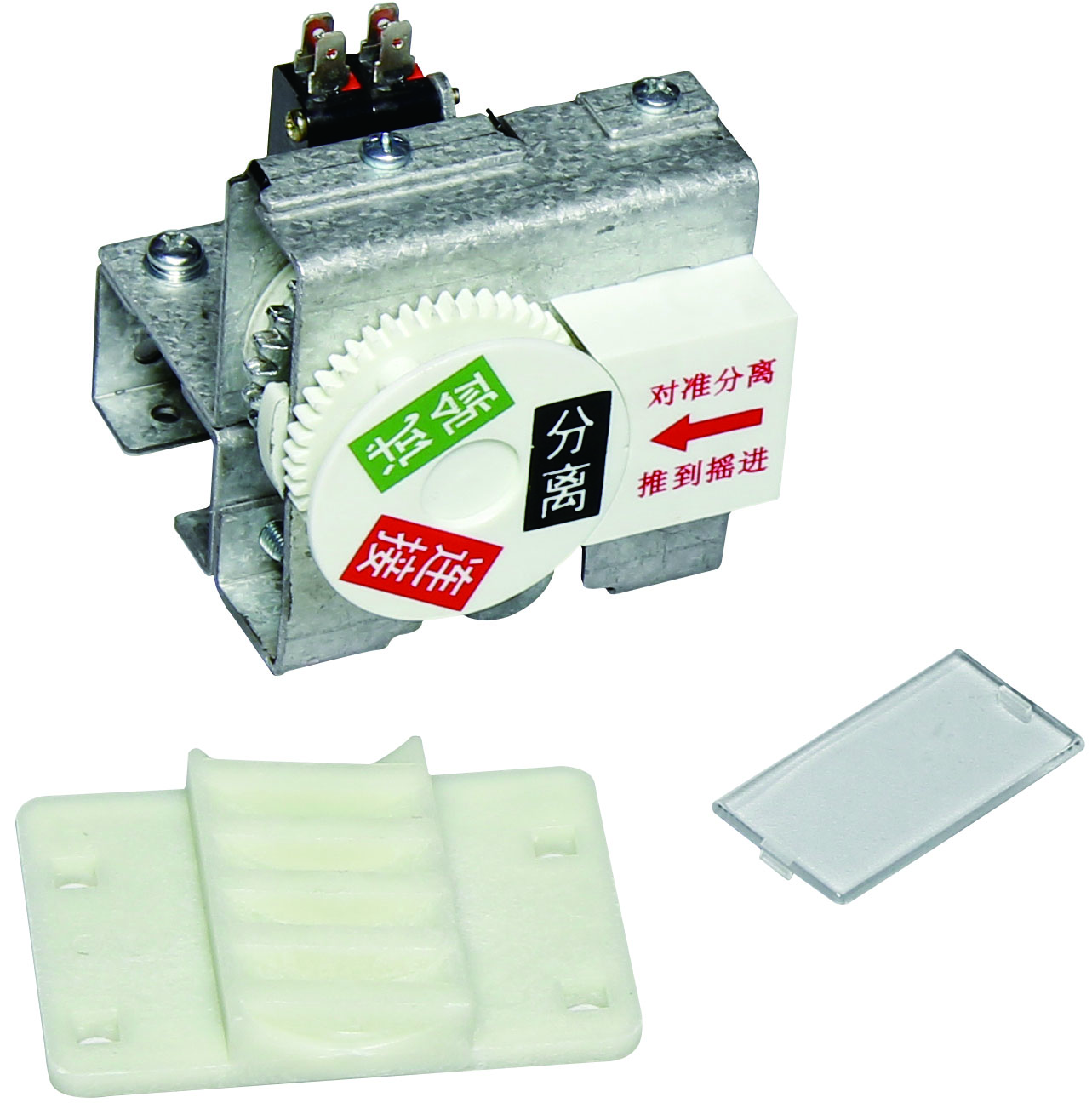

2.3 Driftsmekanismserien

   Manövermekanismer används för att skjuta, dra ut och låsa ställverk av lådtyp för att säkerställa säker och tillförlitlig drift.

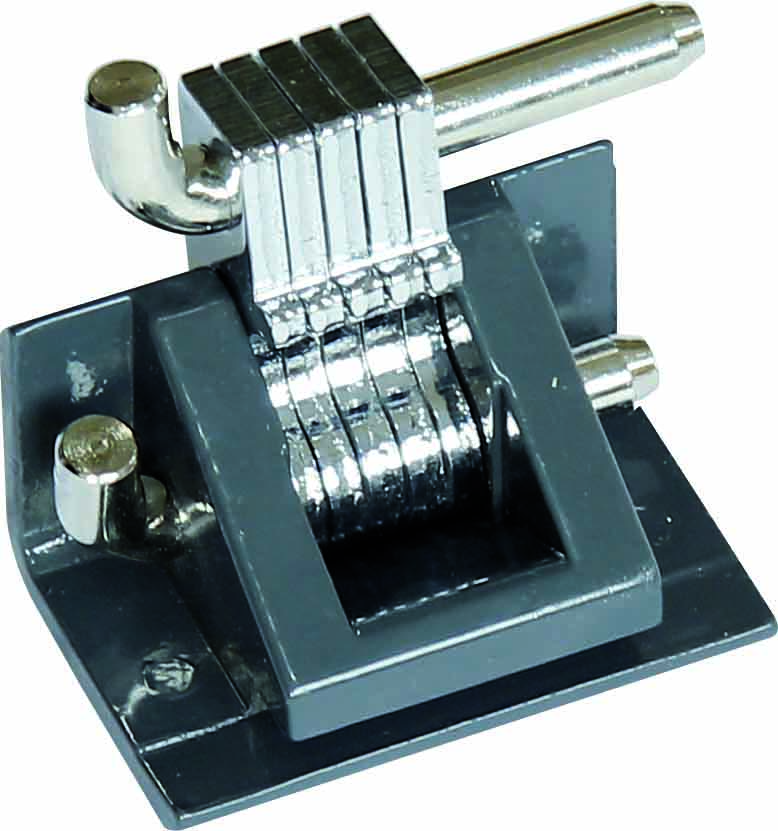

2.3.1 MD-serien för framdrivningsmekanismer

   MD framdrivningsmekanismer är lämpliga för lådenheter av olika storlekar:

• Märkström: Bestäms av applikation
• Driftsätt: Manuell framdrivning
• Strukturell design: Robust och hållbar
• Tillämpliga ställverk: Standardskåp som MNS, GCS, GCK, OKKEN, BLOKSET och 8PT

Modell	Tillämplig lådstorlek	Särdrag
CXJG-9-69-8	Standardstorlek	Framdrivningsmekanism
CXJG-9-82-8	Standardstorlek	Framdrivningsmekanism
CXJG-9-82-10	Standardstorlek	Framdrivningsmekanism
CXJG-9-119-8	Standardstorlek	Framdrivningsmekanism
CXJG-9-119-10	Standardstorlek	Framdrivningsmekanism
CXJG-9-145-10	Standardstorlek	Framdrivningsmekanism

2.3.2 Svänghandtagsserien

   Svänghandtag används för att manövrera och placera lådor:

• Material: Högkvalitativt stål
• Ytbehandling: Anti-korrosionsbehandling
• Tillämpliga ställverk: Standardskåp som MNS, GCS, GCK, OKKEN, BLOKSET och 8PT

Modell	Beskrivning	Applikationsscenario
CXJG-9 vev	Svänghandtag	Låddrift

2.3.3 Handtag av F-typ

  Handtag av F-typ är lämpliga för lådor med olika höjder:

• Material: Höghållfast plast
•  Ytbehandling: Anti-halk design
• Tillämpliga ställverk: Standardskåp som MNS, GCS, GCK, OKKEN, BLOKSET och 8PT

Modell	Beskrivning	Tillämplig lådhöjd
F2 L=65	Handtag av F-typ	1-enhetslåda
F3 L=80	Handtag av F-typ	2-enhetslåda
F4 L=120	Handtag av F-typ	3-enhetslåda

2.4 Samlingsskena Support Series

   Samlingsskenor används för att fästa och stödja samlingsskenor för att säkerställa stabiliteten hos elektriska anslutningar och mekanisk styrka.

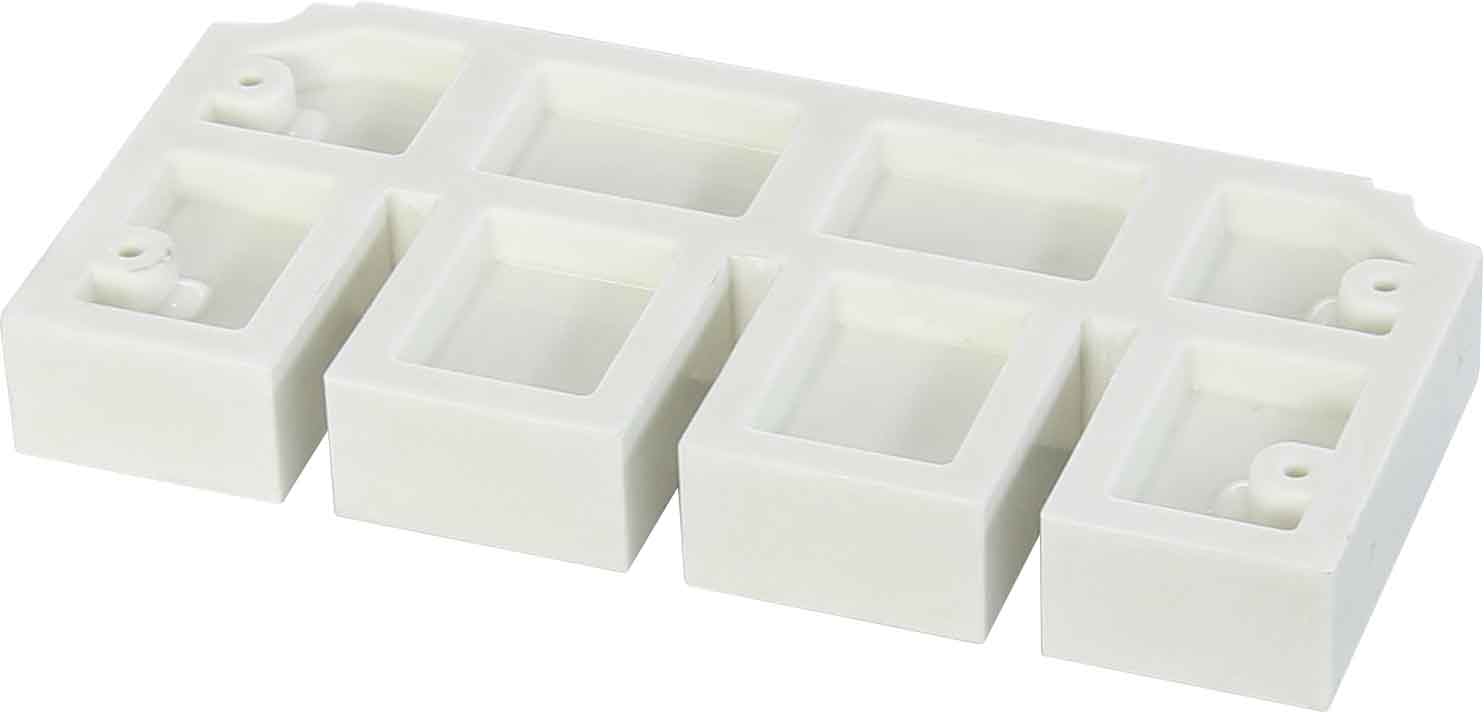

2.4.1 Vertikal samlingsskena Support Series

   Vertikala samlingsskenestöd har följande egenskaper:

• Material: Höghållfast isoleringsmaterial
• Märkspänning: AC 660V
• Märkström: Bestäms av samlingsskenespecifikationer
• Tillämpliga skenstorlekar: 6×30, 6×40, 6×50, 6×60, 6×80, 6×100, 6×120 mm²
• Tillämpliga ställverk: Standardskåp som MNS, GCS, GCK, OKKEN, BLOKSET och 8PT

Modell	Tillämplig samlingsskenas storlek (mm)	Materia	l Funktion
ZMJ3-6×30	6×30	Höghållfast isoleringsmaterial	Vertikalt skenstöd
ZMJ3-6×40	6×40	Höghållfast isoleringsmaterial	Vertikalt skenstöd
ZMJ3-6×50	6×50	Höghållfast isoleringsmaterial	Vertikalt skenstöd
ZMJ3-6×60	6×60	Höghållfast isoleringsmaterial	Vertikalt skenstöd
ZMJ3-6×80	6×80	Höghållfast isoleringsmaterial	Vertikalt skenstöd
ZMJ3-6×100	6×100	Höghållfast isoleringsmaterial	Vertikalt skenstöd
ZMJ3-6×120	6×120	Höghållfast isoleringsmaterial	Vertikalt skenstöd

2.5 Tillbehörsserie för ställverk

   Tillbehör för ställverk inkluderar gångjärn, dörrlås, styrskenor, etc., som säkerställer ställverkens strukturella integritet och driftskomfort.

2.5.1 Serie Dörrgångjärn

   Dörrgångjärn används för att ansluta och rotera ställverksdörrpaneler:

•  Material: Högkvalitativt stål
• Ytbehandling: Anti-korrosionsbehandling
• Tillämpliga dörrpanelhöjder: Olika modeller är lämpliga för dörrpaneler av olika höjd
• Tillämpliga ställverk: Standardskåp som MNS, GCS, GCK, OKKEN, BLOKSET och 8PT

Modell	Beskrivning	Applikationsscener
MLBK 300516R	Dörrgångjärn 1	Standard dörrpaneler
MLBK 300517R	Dörrgångjärn 2	Standard dörrpaneler
MLBK 300518R	Dörrgångjärn 3	Standard dörrpaneler
MLBK 300519R	Dörrgångjärn 4	Standard dörrpaneler
MLBK 300522R	Dörrgångjärn	Standard dörrpaneler
MLBK 300523R	Dörrgångjärn	Standard dörrpaneler
MLBK 300525R	Vänster dörrgångjärn	Höga dörrpaneler (>1m)
MLBK 300526R	Höger dörrgångjärn	Höga dörrpaneler (>1m)

2.5.2 Dörrlåsserien

   Dörrlås används för säkerhetsskydd av ställverk:

• Material: Högkvalitativt stål
• Ytbehandling: Anti-korrosionsbehandling
• Tillämpliga ställverk: Standardställverk som MNS, GCS, GCK, OKKEN, BLOKSET och 8PT

Modell	Beskrivning	Särdrag
MS705 H3	Dörrlås	Standard dörrlås
MS735	Dörrlås	Avancerat dörrlås

2.5.3 Styrskenor serie

   Styrskenor används för att stödja och skjuta lådor:

• Material: Högkvalitativt stål
• Ytbehandling: Anti-korrosionsbehandling
• Tillämpliga ställverk: Standardskåp som MNS, GCS, GCK, OKKEN, BLOKSET och 8PT

Modell	Beskrivning	Applikationsscenario
Hanl 200022p1g	MNS vänster styrskena - 420mm	Vänster styrskena
Hanl 200022p2g	MNS höger styrskena - 420mm	Höger styrskena

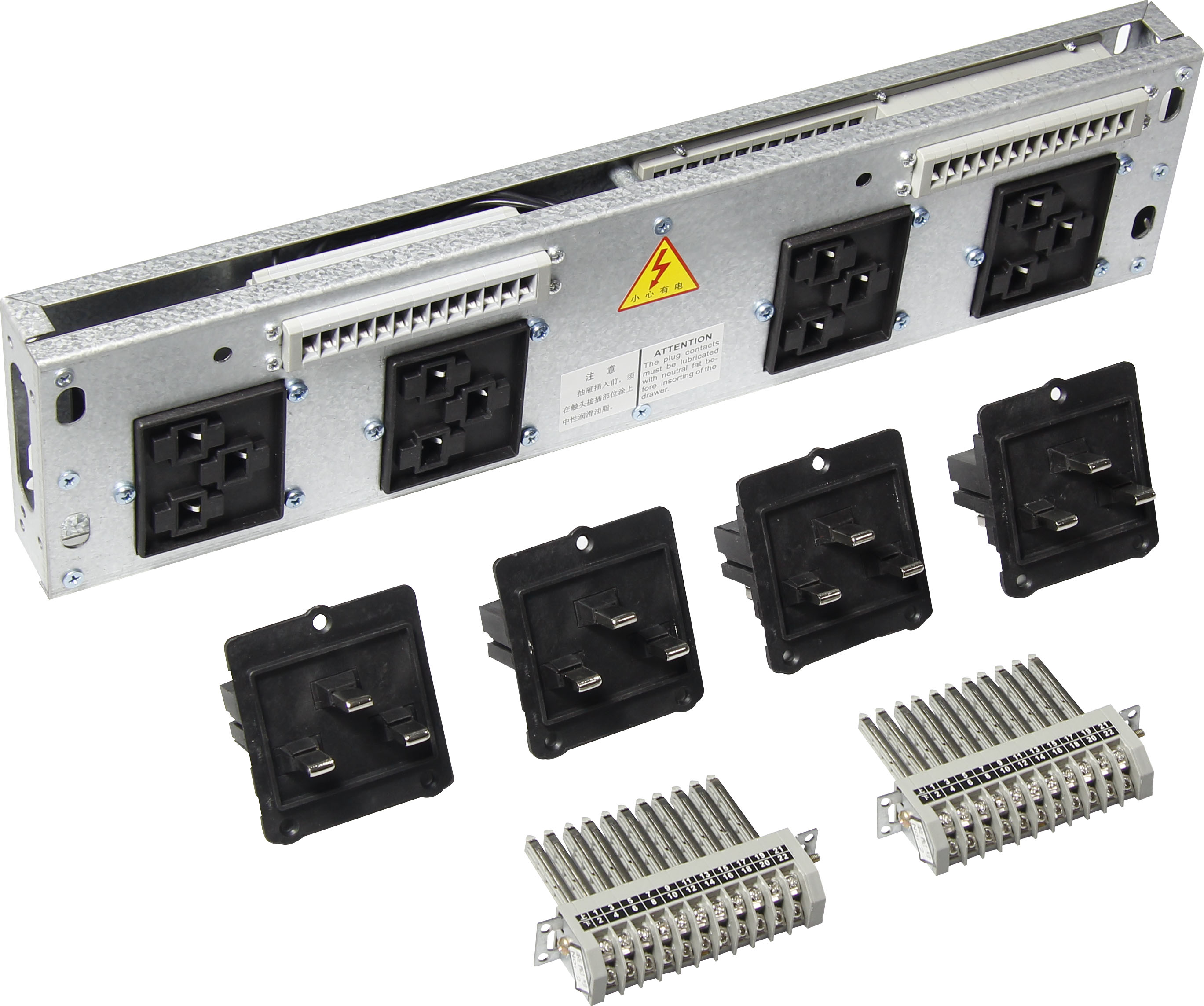

2.6 Power Distribution Adapter Series

   Strömfördelningsadaptrar används för att ansluta och distribuera grenkretsar för att förbättra flexibiliteten och utbyggbarheten hos ställverk.

2.6.1 1/4-krets strömfördelningsadaptrar

   1/4-krets strömfördelningsadaptrar är lämpliga för grenkretsar med låg kapacitet:

•  Märkström: Bestäms av applikation
• Anslutningsmetod: Plug-in typ
• Tillämpliga ställverk: Standardskåp som MNS, GCS, GCK, OKKEN, BLOKSET och 8PT

Modell	Beskrivning	Applikationsscenario
175×549-B-1/4-55S	1/4 krets strömfördelningsadapter	Filialer med låg kapacitet
175×549-B-1/4-55SC	1/4-krets strömfördelningsadapter (sidokabel)	Lågkapacitetsgrenar (sidoledningar)

2.6.2 1/2-krets strömfördelningsadaptrar

   1/2-krets strömfördelningsadaptrar är lämpliga för grenkretsar med medelstor kapacitet:

• Märkström: Bestäms av applikation
•  Anslutningsmetod: Plug-in typ
• Tillämpliga ställverk: Standardskåp som MNS, GCS, GCK, OKKEN, BLOKSET och 8PT

Modell	Beskrivning	Applikationsscenario
175×549-B-283-55S	1/2-krets strömfördelningsadapter	Branscher med medelstor kapacitet
175×549-B-283-55SC	1/2 krets PowerMedium-kapacitet distributionsadapter (sidokabel)	grenar (sidoledningar)

2.6.3 Adaptrar för blandad kraftdistribution

   Adaptrar för blandad strömfördelning gör att grenkretsar med olika specifikationer kan vara i samma modul:

• Märkström: Bestäms av applikation
• Anslutningsmetod: Plug-in typ
• Tillämpliga ställverk: Standardskåp som MNS, GCS, GCK, OKKEN, BLOKSET och 8PT

Modell	Beskrivning	Särdrag
175×549-B - Blandat - 55S	Mixed Power Distribution Adapter	Blandat med flera specifikationer
175×549-B - Blandat - 55SC	Mixed Power Distribution Adapter (sidkabeldragning)	Blandat med flera specifikationer (sidokabeldragning)

2.7 Mätning och visningsserie

   Produkter i mät- och displayserien används för att övervaka och visa ställverkens elektriska parametrar.

2.7.1 Mätpanelserie

    Mätpaneler används för att installera mätinstrument och styrkomponenter:

• Material: Högkvalitativt stål
• Ytbehandling: Anti-korrosionsbehandling
• Tillämpliga ställverk: Standardskåp som MNS, GCS, GCK, OKKEN, BLOKSET och 8PT

Modell	Beskrivning	Applikationsscenario
CFBK-5	Mätpanel	0,75U höjd
CFBK-9	1/4 Plast Panel List	Mått i liten storlek
CFBK-10	1/4 panellist	Mått i liten storlek
CFBK-9.1	1/4 Plast Panel List	Mått i liten storlek
CFBK-10.1	1/4 metallpanelremsa	Mått i liten storlek
CFBK-7	1/2 Plast Panel List	Mellanstor mått
CFBK-8	1/2 metallpanelremsa	Mellanstor mått
CFBK-7.1	1/2 Plast Panel List	Mellanstor mått
CFBK-8.1	1/2 metallpanelremsa	Mellanstor mått

2.8 Andra tillbehör

   Förutom ovanstående huvudserie tillhandahåller Richge även en mängd andra tillbehör för att möta användarnas olika behov.

2.8.1 Gummifixatorserien

    Gummifixatorer används för att fixera och skydda elektriska komponenter:

• Material: Högkvalitativt gummi
• Temperaturmotståndsområde: -40℃ till +85℃
• Tillämpliga ställverk: Standardskåp som MNS, GCS, GCK, OKKEN, BLOKSET och 8PT

Modell	Beskrivning	Applikationsscenario
ZSQ-1	MD gummifixator	Komponentfixering

2.8.2 Nedre styrskena i aluminium

   Nedre styrskenor av aluminium används för att stödja och styra lådor:

• Material: Aluminiumlegering
• Ytbehandling: Anodisering
• Tillämpliga ställverk: Standardskåp som MNS, GCS, GCK, OKKEN, BLOKSET och 8PT

Modell	Beskrivning	Längd
XDG2-1	Nedre styrskena i aluminium	375 mm

2.8.3 Axelserie

   Axlar används för anslutning och transmission:

•  Material: Högkvalitativt stål
•  Ytbehandling: Anti-korrosionsbehandling
• Tillämpliga ställverk: Standardskåp som MNS, GCS, GCK, OKKEN, BLOKSET och 8PT

Modell	Beskrivning	Storlek
DXZ-3	SL - Styraxel	8×8L=150

III. Produktvalsguide

3.1 Val av huvudkretsanslutningar

   Följande faktorer bör beaktas när du väljer huvudkretskontakter:

• Märkström: Välj lämplig märkström baserat på kretsens maximala driftström.
• Stolpenummer: Välj 3 stolpar eller 4 stolpar enligt systemkrav.
• Installationsmetod: Välj lämplig installationsmetod baserat på ställverksstrukturen.
• Skyddsklass: Välj lämplig skyddsklass enligt applikationsmiljön.

3.2 Val av hjälpkretsanslutningar

   Följande faktorer bör beaktas när du väljer hjälpkretskontakter:

•  Antal kontakter: Välj lämpligt antal kontakter baserat på styrkretsens komplexitet.
• Märkspänning/ström: Välj lämpligt märkvärde enligt parametrarna för den sekundära kretsen.
• Anslutningsmetod: Välj typ av plug-in eller sidokoppling baserat på installationsposition.
• Skyddsklass: Välj lämplig skyddsklass enligt applikationsmiljön.

3.3 Val av manövermekanismer

   Följande faktorer bör beaktas när man väljer manövermekanismer:

•  Lådstorlek: Välj lämplig manövermekanism baserat på lådans höjd.
• Driftsätt: Välj manuell eller elektrisk drift efter användarvanor.
• Miljöförhållanden: Välj lämplig skyddsklass enligt applikationsmiljön.

3.4 Val av skenstöd

   Följande faktorer bör beaktas vid val av skenstöd:

• Samlingsskenas storlek: Välj lämpligt stöd baserat på samlingsskenans specifikationer.
• Installationsmetod: Välj lämplig installationsmetod baserat på ställverksstrukturen.
• Märkspänning: Välj lämplig märkspänningsnivå enligt systemspänningen.

IV. Tekniska standarder och certifieringar

   Tillbehören för lågspänningsställverk från Richge följer strikt följande standarder och specifikationer:

• GB/T 7251.1-2013 Lågspänningsställverk och kontrollenheter - Del 1: Typtestade och delvis typtestade enheter
•  GB/T 7251.5-2011 Lågspänningsställverk och kontrollutrustning - Del 5: Särskilda krav för sammansättningar för kraftdistribution i offentliga nätverk
• IEC 61439-1 Lågspänningsställverk och kontrollutrustning - Del 1: Allmänna regler
• IEC 61439-2 Lågspänningsställverk och kontrollenheter - Del 2: Kraftställverk och kontrollenheter
• Andra relevanta industristandarder och specifikationer

V. Produktfördelar och tillämpningsscenarier

5.1 Produktfördelar

   Tillbehören för lågspänningsställverk från Richge har följande fördelar:

• Hög kvalitet: Använd högkvalitativa material och avancerade tillverkningsprocesser för att säkerställa pålitlig produktkvalitet.
• Modulär design: Underlättar installation, underhåll och uppgradering och minskar systemkostnaderna.
• Stark kompatibilitet: Kompatibel med lågspänningsställverk från flera märken för att förbättra systemets flexibilitet.
•  Innovativ design: Kontinuerlig lansering av nya produkter och lösningar för att möta marknadens krav.
• Omfattande produktsortiment: Mer än 1 000 produkttyper som täcker olika applikationsscenarier.

5.2 Applikationsscenarier

   Tillbehören för lågspänningsställverk från Richge används ofta inom följande områden:

• Kraftsystem: Transformatorstationer, distributionsstationer, växelstationer m.m.
• Industriell automation: Fabriksautomationsstyrsystem, produktionslinjeutrustning, etc.
• Byggnadselektroteknik: Kommersiella byggnader, bostadshus, offentliga anläggningar, etc.
• Infrastruktur: Transportnav, vattenskyddsanläggningar, kommunalteknik, etc.
•  Specialmiljöer: Gruvor, oljefält, kemisk industri, marina miljöer, etc.

VI. Sätt att få produktmanualer

   För att få de detaljerade produktmanualerna för Richges lågspänningsställverkstillbehör kan du använda följande metoder:

• Besök företagets officiella webbplats: Logga in på Richges officiella webbplats (https://www.richgeswitchgear.com/), och hitta relevanta produktmanualer i avsnittet om teknisk support eller nedladdningscenter.
• Kontakta säljavdelningen: Kontakta säljavdelningen via kontaktinformationen på den officiella webbplatsen för att få produktmanualerna.
• Skicka ett e-postmeddelande: Skicka ett e-postmeddelande till sales@switchgearcn.net, och ange namn och modell för den önskade produktmanualen.
• Onlinekonsultation: Använd onlinekonsultfunktionen på den officiella webbplatsen för att ansöka om produktmanualerna.

VII. Sammanfattning

    Som en professionell tillverkare av tillbehör för lågspänningsställverk tillhandahåller Richge ett omfattande produktsortiment som täcker huvudkretsanslutningar, hjälpkretsanslutningar, manövermekanismer, samlingsskenor, strömfördelningsadaptrar, mät- och displayserier och andra serier, med mer än 1 000 produkttyper. Dessa produkter har fördelarna med hög kvalitet, modulär design och stark kompatibilitet och används i stor utsträckning inom kraftsystem, industriell automation, byggnadselektroteknik och andra områden.

   Att välja tillbehören för lågspänningsställverk från Richge säkerställer inte bara tillgång till högkvalitativa produkter utan ger också professionell teknisk support och omfattande eftermarknadstjänster, vilket ger tillförlitligt skydd för ditt elsystem.

   För mer produktinformation, besök Richges officiella hemsida eller kontakta vårt säljteam.

VIII.PDF

/upload/7773/file/20251021/-------------------------574987.pdf
