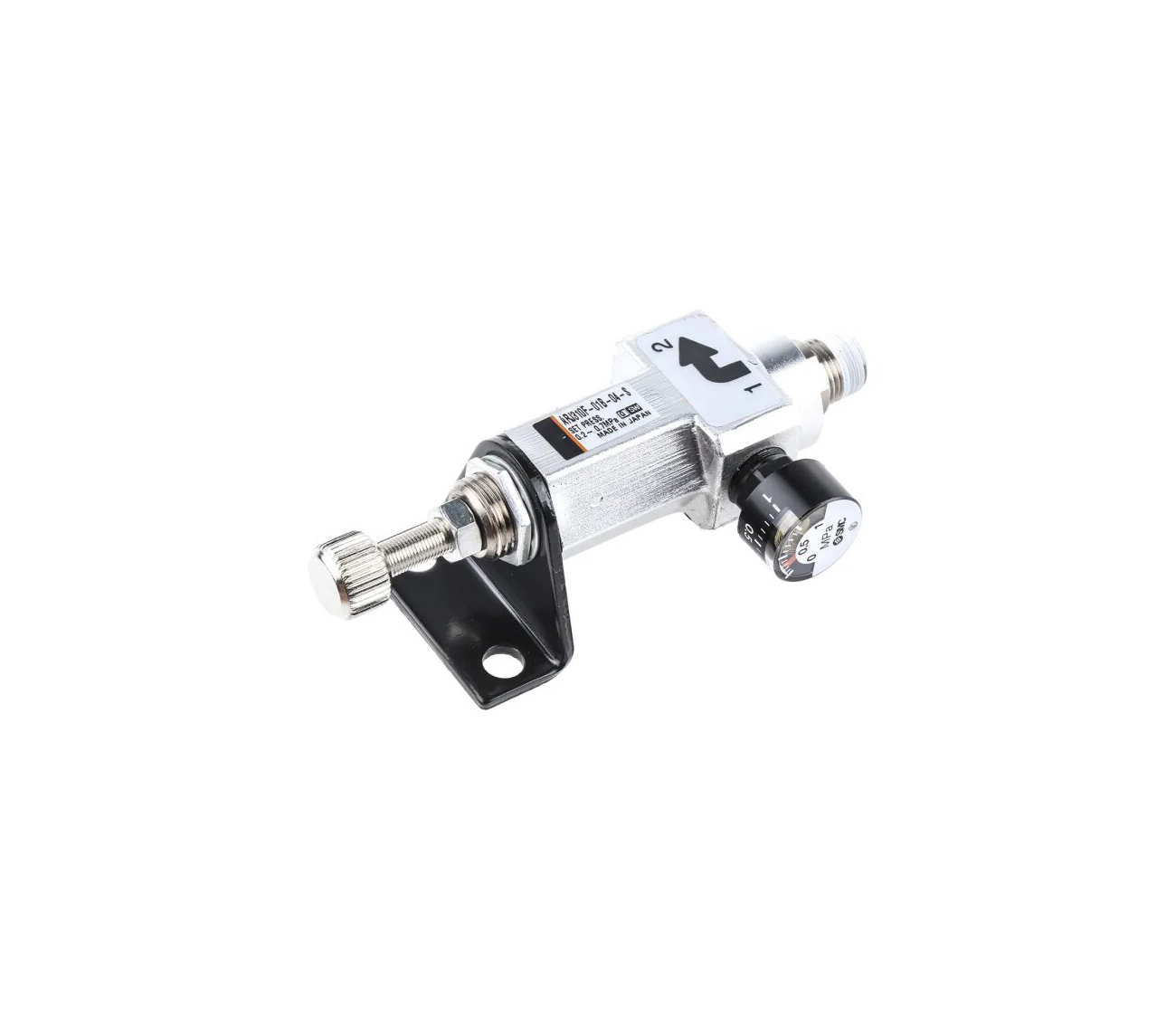

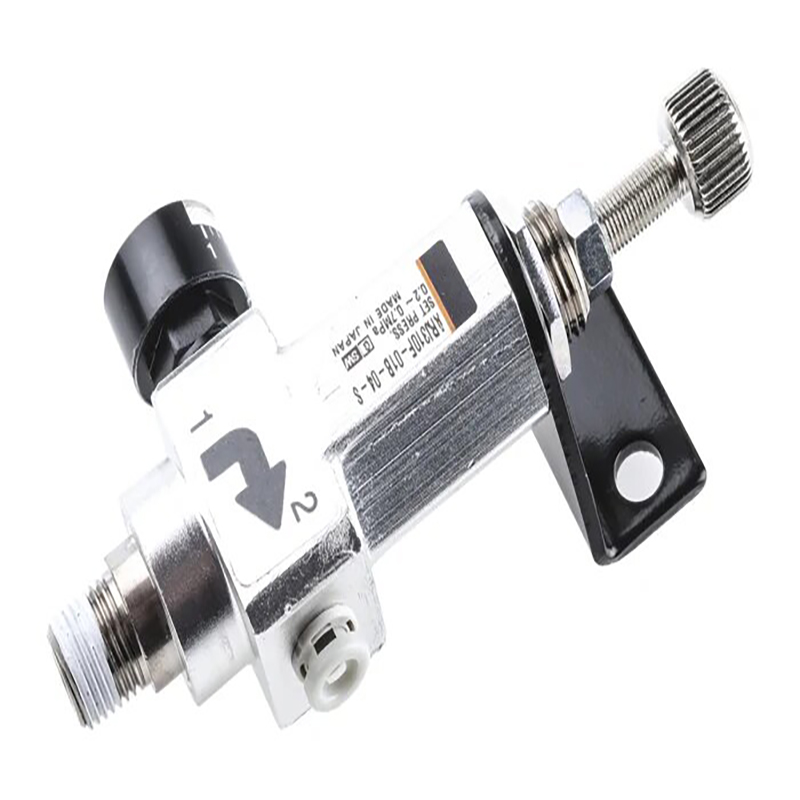

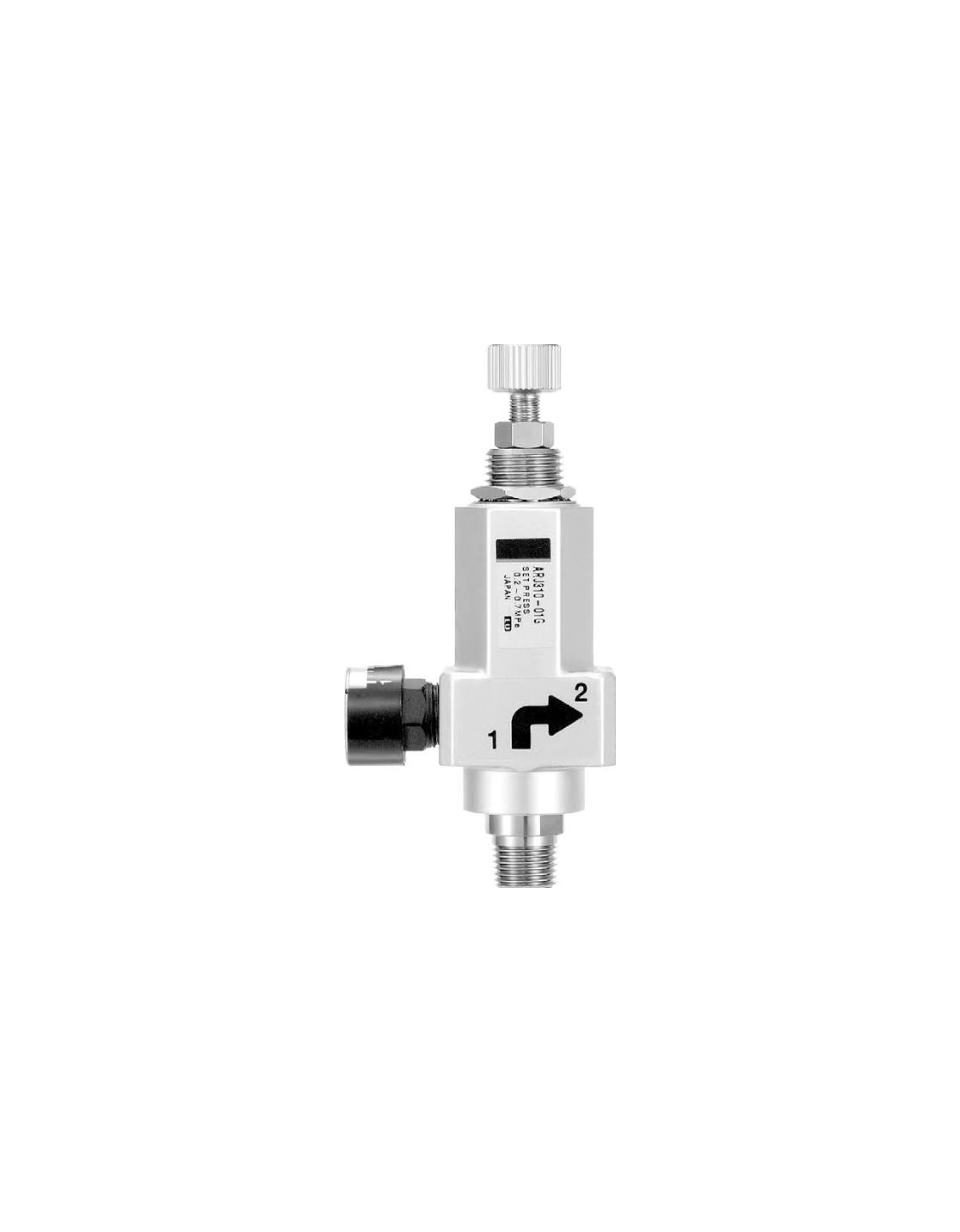

ARJ310-serien miniatyrtrycksregulator (avlastningsdirektstyrd)

Stämpla:SOLH av Richge Technology (睿其格科技)

Produktöversikt

     SOLH ARJ310-serien är en direktverkande avlastnings ultrakompakt precisionstryckregulator för trånga installationsutrymmen och lågflödes- och högprecisionstryckreglering. Dess övergripande dimensioner och prestanda är helt utbytbara med SMC ARJ310 originalregulatorer för direkt utrustningsbyte.

Struktur och kärnfunktioner

     --Struktur: Direktverkande kolvtyp med inbyggd avlastningsventil

     --Layout med två portar (IN / OUT); övertryck tappas automatiskt ut genom den inre avlastningskanalen

     --Funktion: Sänk stadigt inloppslufttrycket för att förinställa utgångsvärde, undertrycka tryckfluktuationer och erbjuda övertrycksskydd

     --Integrerad design med ett-trycks push-in-uttag och dubbla valfria inloppsgängor för flexibel kabeldragning

Tekniska specifikationer

     --Arbetsmedium: Ren och allmän industriell tryckluft

     --Max drifttryck: 0,8 MPa

     --Säkert tryck: 1,2 MPa

     --Justerbart tryckområde

     --Standardområde: 0,2–0,7 MPa

     --Lågtrycksversion: 0,05–0,2 MPa

     --Omgivnings- och medeltemperatur: -5℃ ~ +60℃ (ingen intern frysning)

     --Nettovikt: Ca. 65g

     --Kroppens bredd: 18,5 mm, lämplig för tät grenrörsstapling

     --Skyddsklass: IP65

Portkonfiguration

Inloppsport (två valbara stilar)

     --M5×0,8 invändig gänga

     --Rc1/8 utvändig gänga

Utloppsport

     Rc1/8 invändig gänga med integrerad push-in-kontakt, kompatibel med φ4/φ6 metriska slangar, 5/32" & 1/4" imperial slangar

Mät port

     Rc1/8 invändig gänga, matchar minitryckmätare i G15-serien

Modellkodsdefinition (exempel: ARJ310F-01-04)

     --ARJ310: Miniregulatorbasserie

     --F: Utrustad med inbyggd push-in beslag; utelämnad för fullgängad version

     --01: Rc1/8 gänga standard

     --04: För φ4-slangar; 06 representerar φ6-rör

     --N01: NPT1/8 gängalternativ

Heta säljande modeller

     --ARJ310-01: Helgängad version utan push-in port

     --ARJ310F-01-04: Integrerad push-in för φ4-slang

     --ARJ310F-01-06: Integrerad push-in för φ6-slang

     --ARJ310F-N01-03: NPT1/8 gängat inlopp

Kärnproduktens fördelar

     --Ultra-liten lättviktsdesign: 65 g vikt och 18,5 mm smal kropp passar mycket kompakta utrustningslayouter

     --Alternativ för dubbla inloppsgängor (M5 / Rc1/8) för att anpassa olika rörlayouter

     --Fabriksbyggt insticksuttag eliminerar extra kontakter och förkortar monteringstiden

     -- Inbyggd avlastningsmekanism släpper automatiskt övertryck för stabilt uttryck

     --Stöder panelmutter och externa fäste dubbla monteringsmetoder

     --Direktverkande struktur möjliggör lågt starttryck ner till 0,05 MPa

Typiska tillämpningsscenarier

     Miniluftcylindrar, små pneumatiska gripdon, precisionsmunstycken för luftblåsning Elektronikmontering, medicinsk utrustning, halvledartillverkning och inspektionsutrustning Vätskeautomater, luftläckagetestinstrument Kompakt automationsmaskineri, ventilöar och mini FRL luftbehandlingsenheter

Modelljämförelse: ARJ310 VS ARJ210

Sammanfattning av en mening

     ARJ310 avlastningsminitryckregulator har ultrakompakt kropp, dubbeltrådigt inlopp, integrerad push-in-kontakt och hög precision, vilket fungerar som den optimala tryckregleringslösningen för kompakta pneumatiska system med lågt flöde.
