Inkommande kontakt (uppströms käkar 3p 630a)
Det är de viktigaste elektriska komponenterna i R-OKKEN lågspänningsomkopplare, främst i huvudsak
kretskraftsmatare; Genom att arbeta med samlingen, utgående uttag etc., det inkommande slutet
är ansluten till den övre änden av omkopplaren för att inse huvudkretsens strömförsörjning. Det är
också viktig länk i kraftöverföringen som ansluter samlingen och den interna
kretsen för lådans enhet, säkerställa en ordentlig distribution av kraft i distributionen
system.

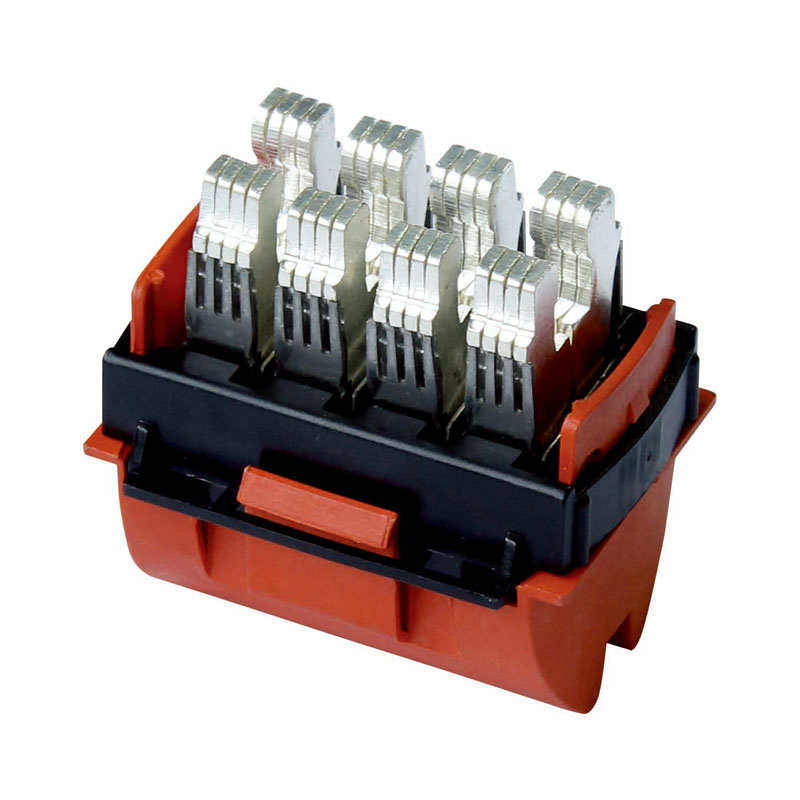

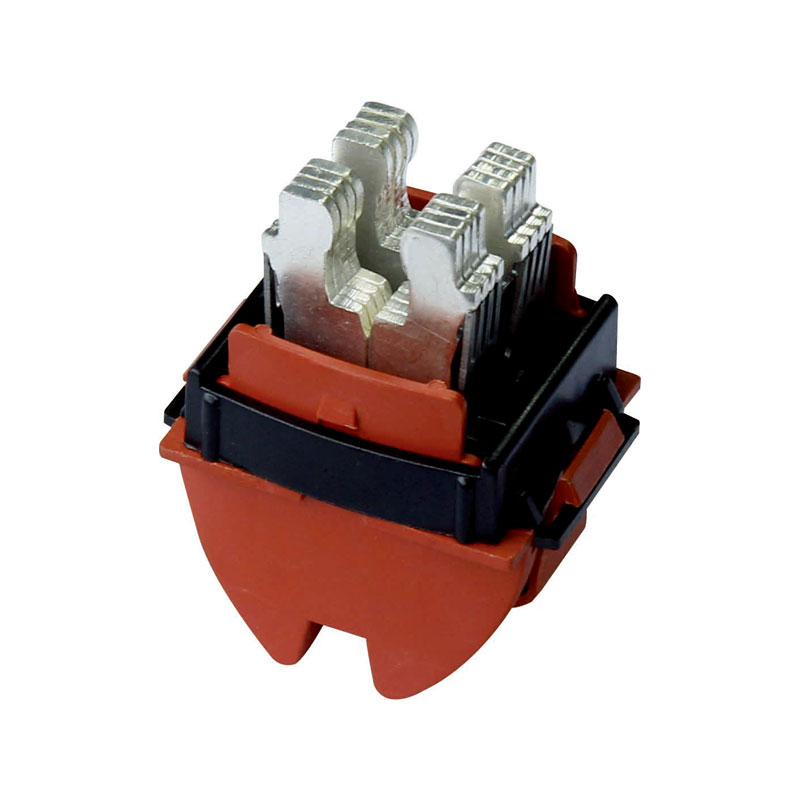

R-okken inkommande kontakt (uppströms käkar 3p 630a) strukturdesign som belows
Plug -ledande kontakt: Tillverkad i koppar med silverplätering, koppar har utmärkt elektrisk
och värmeledningsförmåga. Silverplätering förbättrar ytterligare elektrisk konduktivitet och
minskar kontaktmotståndet. Det förbättrar också antioxidationsförmågan, minskar dålig kontakt
orsakad av oxidation och säkerställer stabil överföringsström (630A).
Vår: rak vårark är inställt mellan den yttre sidan av pluggen ledande ark
och den fasta konsolen som bildar en pressande kraft mellan de parade pluggledande ark
För att säkerställa god kontakt mellan pluggen och uttaget. Och tillverkad av rostfritt stål
vilken god elasticitet och konduktivitet.
Fast konsol: Används för att fixa det ledande arket och fjäderarket på pluggen, ge
mekaniskt stöd och positionering och säkerställa pluggens strukturella stabilitet. Det använder
Ett nytt PA -material (polyamid) med en hög smältpunkt och utmärkt värmebeständighet, olja
motstånd och åldrande motstånd. Det kan fungera stabilt under lång tid i komplexet
miljö inuti distributionskåpet (en viss temperatur, möjlig oljeföroreningar,
etc.), och skyddsnivån kan anpassas till olika scenarier (när liknande pluggar
kan nå IP67, dammtät och vattentät, de specifika detaljerna är föremål för de faktiska
produkt).
Arbetsprincipen för Schneider OKKEN lågspänningsfördelningsskåp 3P 630A
producerad av Richge Technology är som följer: den cylindriska stiftet samarbetar med kontakten
Ledande ark för att lösa behovet av att pluggen ledande ark expanderar och våren
För att ge tryck vid anslutning till samlingen. De två arbetar tillsammans för att
Minska friktionen av anslutningsutvidgningen och undvika skador på samlingen på grund av
Vårtrycket under den dynamiska processen för pluggen sätts in i samlingen
(effektiv stroke 10-12mm); i statiskt tillstånd, se till att kontakttrycket för varje uppsättning av
fjädrar når 75-95N, vilket säkerställer stabiliteten och tillförlitligheten för anslutningen och att göra
den nuvarande växellådan smidigare.
