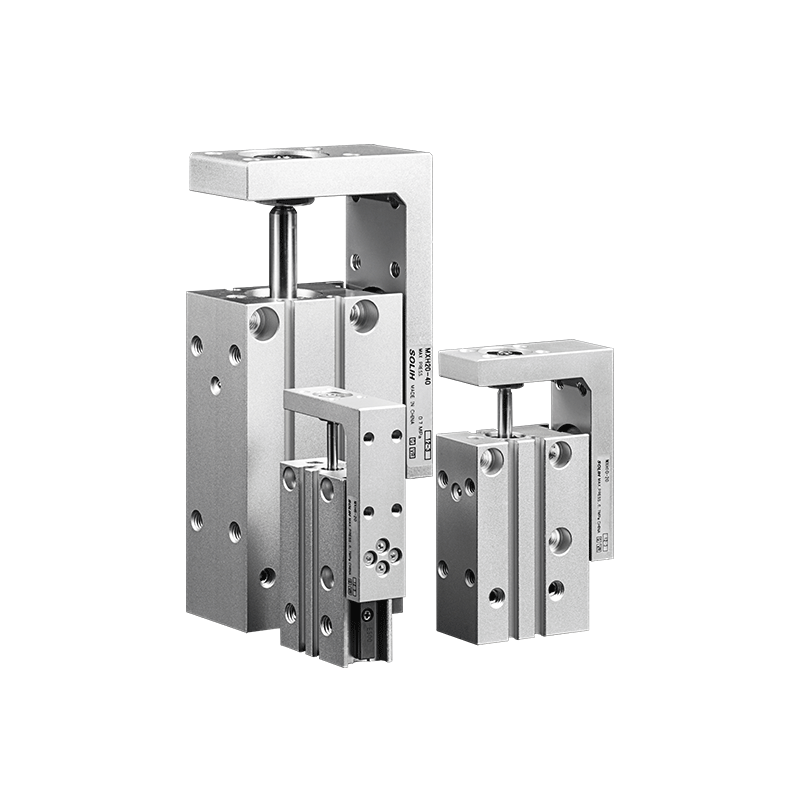

MXH-seriens kompakta, smala, långa pneumatiska glidbord

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH MXH-serien är ett kompakt pneumatiskt glidbord av smal typ utrustad med ett linjärt styrsystem med cirkulerande kulor. Den integrerar lättviktsdesign, hög styvhet och utökad slaglängd upp till 60 mm och har en ultrasmal kroppsbredd som sparar betydande installationsutrymme. Med utmärkt belastningskapacitet mot avböjning och positioneringsförmåga med medelhög precision är den speciellt optimerad för sida-vid-sida multi-slide installation och precisionsöverföringsoperationer i extremt utrymmesbegränsade automatiserade scenarier, vilket fungerar som en idealisk långtakts mikrolinjär körlösning för 3C-elektronik och precisionsautomation.

Kärnstruktur och designfunktioner

     --  Drivkonstruktion med dubbla kolvar: Använder dubbelkolvs dubbelverkande körläge, levererar stabil uteffekt och enastående synkron driftprestanda, vilket säkerställer konsekvent linjär rörelse under högfrekvent cykliskt arbete.

     --  Oändligt cirkulerande kulledarskena: Utrustad med ändlösa cirkulerande linjära styrskenor, med hög strukturell styvhet och utmärkt linjär rörelsestabilitet. Åkparallelliteten kontrolleras inom 0,05 mm för korta slag, vilket effektivt undviker rörelsejitter och avvikelser.

     -- Ultrasmal kompakt kropp: Optimerad struktur med smal bredd, mycket tunnare än traditionella skjutbord i MXQ- och MXS-serien, perfekt stödjer täta sida vid sida-arrangemang av flera rutschbanor för att maximera utrustningens utrymmesutnyttjande.

     -- Överlägsen anti-offset belastningskapacitet: Det tillåtna vridmomentet är cirka 6 gånger det för den traditionella MXU-serien, med kraftigt förbättrat motstånd mot excentrisk belastning och fribärande belastning, anpassad till komplexa ensidiga kraftdriftsförhållanden.

     --  Flervägs flexibel installation: Stöder 4-vägs montering med tvärgående genomgående hål/gängade hål och längsgående gängade hål. Matchad med 3-sidig rörkonstruktion, uppfyller den olika installations- och rörlayoutkrav för smala och staplade utrustningsstrukturer.

     -- Universal sensoranpassning: Inbyggd magnetisk ring som standard, med sensorspår på dubbla sidor som är kompatibla med magnetomkopplare i serierna D-M9□ och A93, som ger exakt detektering av slagposition och signalåterkoppling.

Komplett modellkodningsregel

   1. Modellexempel: MXH16-50Z-M9NL

   2. Standardorderreferensexempel

     --  MXH10-30-M9BW: Borrning 10 mm, slaglängd 30 mm, NPN-magnetomkopplare med 1 m trådlängd

Kärntekniska specifikationer

Referensdiagram för utgångskraft och belastning (@0,5 MPa)

Säkerhetsfaktor ≥2; Vertikal belastning kräver verifiering av tillåtet vridmoment

Tillåtet vridmomentspecifikation (Anti-Offset belastningskapacitet, N·m)

Applikationsscenarier & Jämförelse av produkturval

   1. Prioriterade tillämpningsscenarier för MXH-serien

     --  Extremt utrymmesbegränsad utrustning: Ultrasmal kroppsdesign stöder tät installation sida vid sida av flera skjutbord, perfekt passande miniatyriserade automatiserade utrustningsinteriörer.

     --  Långslagsoperationer med medelprecision: Maximalt slaglängd på upp till 60 mm med ±0,02 mm repeteringsnoggrannhet, som vida överstiger positioneringsstabiliteten för vanliga pneumatiska cylindrar, uppfyller kraven på medelprecision och långvägsöverföring.

     --  Lätt-belastning högfrekvent överföring: Idealisk för cyklisk hantering och positionering av elektroniska komponenter, terminaler, små plastdelar och precisionsverktygsfixturer.

     --  Arbetsförhållanden för anti-offset belastning: Utmärkt vridmomentmotstånd möjliggör stabil drift under installationsscenarier med ensidig kraft och fribärande, vilket löser avböjnings- och jitterproblem för vanliga släden.

Jämförelse av MXH vs MXQ vs MXS Series

Riktlinjer för professionellt urval

     --  Matchande hålstorlek: Kontrollera horisontell belastning inom 50 % av märkvärdet och vertikal belastning inom 25 % av märkvärdet, med en garanterad säkerhetsfaktor på inte mindre än 2 för att säkerställa stabil långtidsdrift.

     -- Stroke reservation: Reservera 5~10 mm slagmarginal under valet; det maximala standardslaget för MXH-serien är 60 mm för att undvika att begränsa stötar och förbättra livslängden.

     -- Val av monteringsläge: Välj tvärmontering för extremt smalt utrymme; anta längsgående montering för staplade och flerskiktiga installationsscenarier för att spara totalt utrustningsutrymme.

     -- Buffertoptimering: Utrusta med hydraulisk buffert när arbetshastigheten överstiger 300 mm/s eller lastvikten överstiger 3 kg, vilket effektivt minskar terminalpåverkan och vibrationer.

     -- Sensorkonfiguration: Sensorspår på dubbla sidor stöder installation av dubbla magnetiska omkopplare, vilket ger exakt detektering på plats av både förlängnings- och indragningsslag för övervakning av fullt slag.

Sammanfattning av en mening

     SOLH MXH-seriens smala, kompakta pneumatiska glidbord har ultrasmal kropp, högt vridmomentmotstånd, 60 mm lång slaglängd och ±0,02 mm medellång precision, med 4-riktningsmontering och oljefri drift, vilket är den optimala kostnadseffektiva lösningen för tät installation och högfrekvent precisionsöverföring med lätt belastning i trånga automatiserade utrymmen.
