2V-serien 2/2-vägs mässings vätskemagnetventil | Direkt skådespeleri & pilotstyrd

Märke: SOLH by Richge Technology

1. Produktöversikt & kärnklassificering

     SOLH 2V-serien är ett proffs2/2-vägs vätskemagnetventil designad för universell vätskekontroll av luft, vatten och olja. Den är indelad i två kärnstrukturella typer:2V025 direktverkande typ och2V130/2V250 membran pilotstyrd typ. Serien använder högkvalitativt mässingsventilhus med förstklassiga tätningsmaterial, och har nolltrycksstartalternativ, stor flödeskapacitet, snabb respons och bred mediumkompatibilitet. Den fungerar som den vanliga vätskekontrollventilen för automatiserade vattenkretsar, luftledningar, vakuumsystem och smörjutrustning.

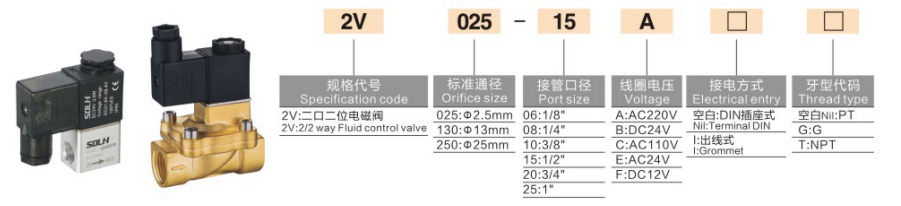

2. Komplettera modellkodningsreglerna

 1. Fullständig kodningslogik: 2V - Mynningsstorlek - Gängport - Kabeltyp - Spänning

 2. Exempel på standardbeställning

     • 2V025-08-DC24V: φ2,5 mm öppning, G1/4-gänga, standard DIN-uttag, DC 24V

     • 2V130-15W-AC220V: φ13 mm öppning, G1/2 gänga, ledningsuttag, AC 220V

3. Två kärnstrukturer och riktlinjer för urval

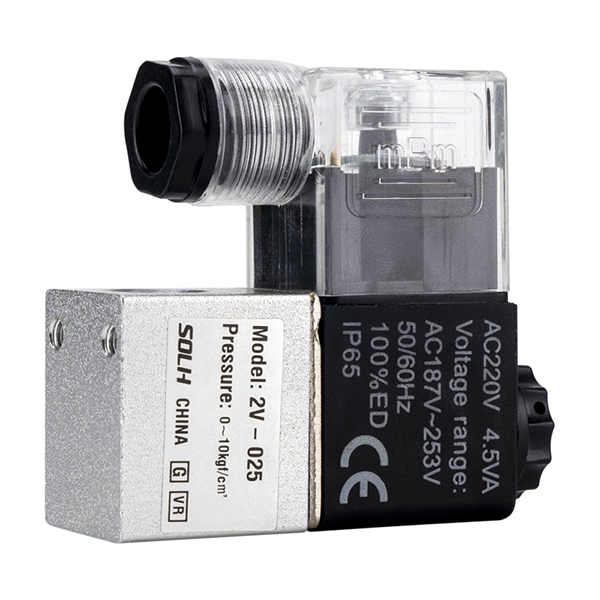

  3.1 2V025 Direktverkande typ | Nolltrycksstart

    Kärnfördel: Fullt fungerande vid 0MPa nolltryck

     • Arbetsprincip: Den elektromagnetiska spolen drar direkt i järnkärnan för att öppna ventilporten, vilket ger full öppnings- och stängningskontroll under noll tryckskillnad utan medeltryckshjälp.

     • Öppning & Flöde: φ2,5 mm öppning, CV-värde = 0,23

     • Portspecifikation: G1/8 (06), G1/4 (08)

     • Tryckområde: 0 ~ 1,0 MPa, stöder nolltrycksstart

     • Tätningsmaterial: Standard VITON fluorgummi, utmärkt motståndskraft mot olja, vatten och svag syrakorrosion

     • Kroppsmaterial: Kompakt ventilhus i mässing med hög precision

     • Tillämpliga scenarier: Vätskekontroll för litet flöde, noll/lågt tryck start-stopp, vakuumkretsbrytare, miniatyrvattenkylning och sprutsystem

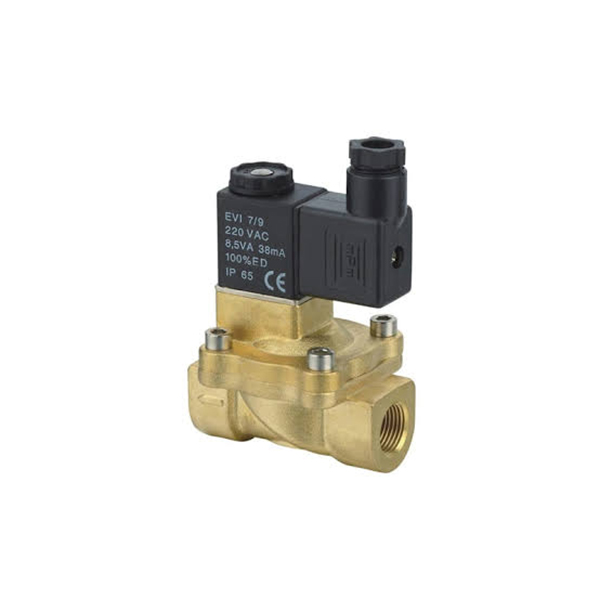

  3.2 2V130 / 2V250 membranpilotmanövrerad typ | Differenstryckstart

    Kärnfunktion: Stort flöde, låg strömförbrukning, kräver minimal tryckskillnad

     • Arbetsprincip: Tryckavlastning genom pilothålet tillåter medeltryck att öppna membranet för ventilöppning.Minsta starttryckskillnad: 0,05 MPa (0,5 bar), oförmögen att öppna under nolltryck.

     • 2V130 Specifikation: φ13 mm öppning, CV=6,2; Portar: G3/8 (10), G1/2 (15)

     • 2V250 Specifikation: φ25 mm öppning, CV=13; Portar: G3/4 (20), G1 tum (25)

     • Tryckområde: 0,05 ~ 1,0 MPa

     • Tätningsmaterial: NBR nitrilgummi, optimalt för rent vatten och tryckluftsmedia

     • Kaross & spole: Förtjockad slitstark mässingskropp, matchad med lågeffektsspole med hög stabilitet

     • Tillämpliga scenarier: Vattenkretsar med stort flöde, vattenintag för luftkompressorn, vattenförsörjning för pannan, huvudgas-/vätskeledning för av/på-kontroll

4. Enade allmänna tekniska parametrar

5. Jämförelse av 2V vs 2P-serien | Valguide mot misstag

Urvalsformel

     Nolltryck på-av-krav → Välj 2V025 / 2P; Stort flöde med vattentryck → Välj 2V130 / 2V250; Trångt utrymme & låg kostnadsbudget → Välj 2P plastventil

6. Typiska tillämpningsscenarier

  6.1 2V025 Applikation

     • Vakuumgenerator luftkälla på-av-kontroll

     • Miniatyrutrustning kylvattenkrets

     • Automatiserade sprut- och mikrovattenförsörjningssystem

     • Precisionsväxlingsutrustning för småflöden

  6.2 2V130 / 2V250 Applikation

     • Kylare och industriellt kylvattensystem

     • Luftkompressorns vattenintagskontroll

     • Panna automatiskt vattenpåfyllningssystem

     • Centraliserad lufttillförsel huvudrörledningsbrytare

     • Storflödeskontroll för industriell vatten- och gascirkulation

7. Matchande stödtillbehör

     • Front Air Source Treatment: Matcha AW-seriens lufttrycksreglerande filter för att stabilisera luftkällan och filterföroreningar

     • Vakuumkretsmatchning: Samarbeta med ZU-seriens vakuumgenerator för pålitlig avstängning av luftkällor

     • Anslutning av rörledning: Matcha KQ2 snabbkopplade raka kopplingar med hangänga för snabb och läckagefri rörinstallation

Sammanfattning av en mening

     SOLH 2V-serien 2/2-vägs magnetventiler i mässing täcker nolltrycks direktverkande och storflödesstyrda pilotstyrda typer, med universell vatten/luft/olja-kompatibilitet, snabb respons och IP65-skydd, vilket ger kostnadseffektiva och stabila vätskeav/på-lösningar för olika industriella automationssystem.
