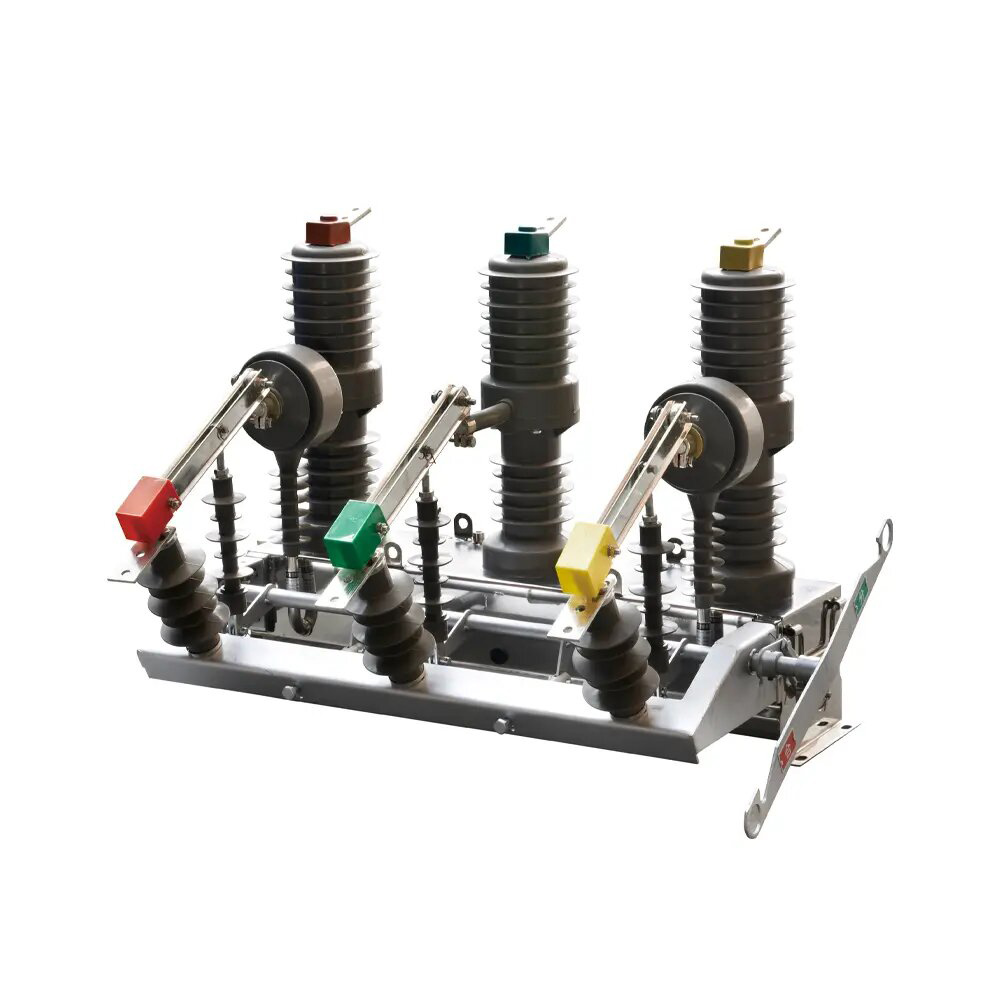

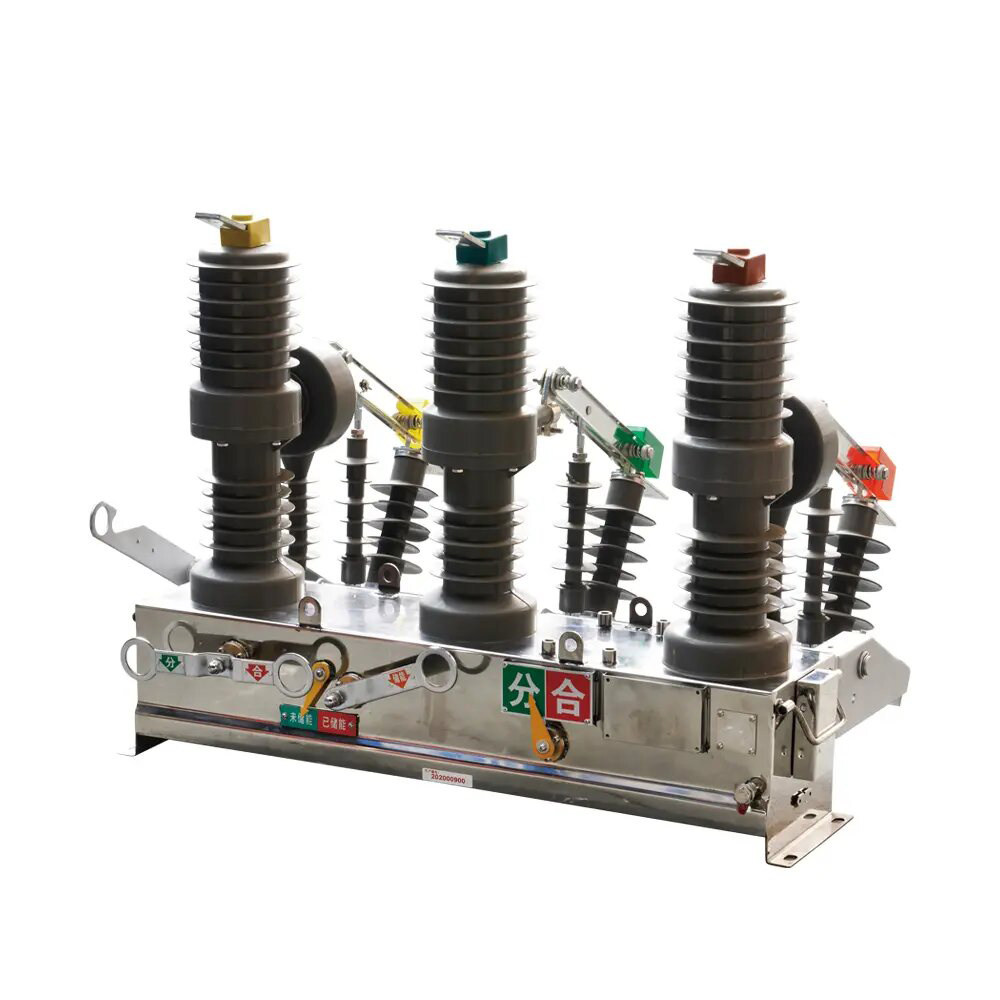

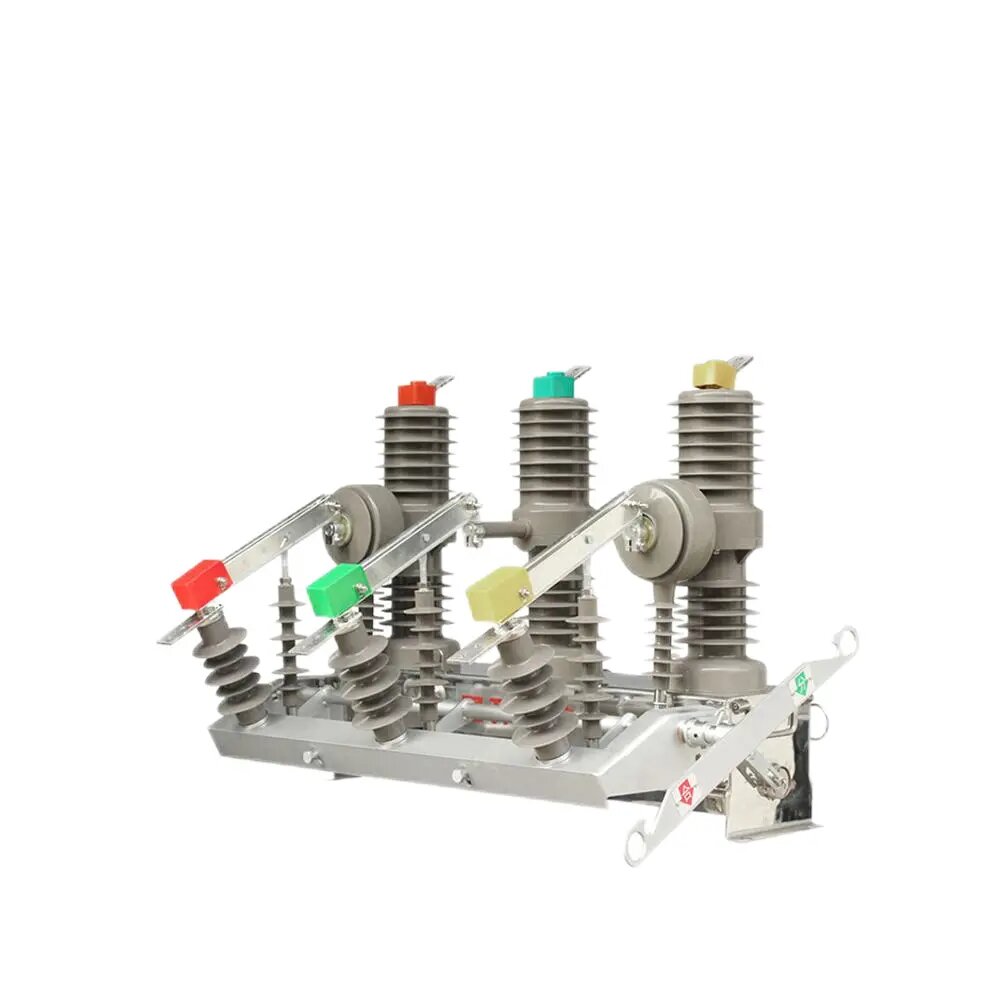

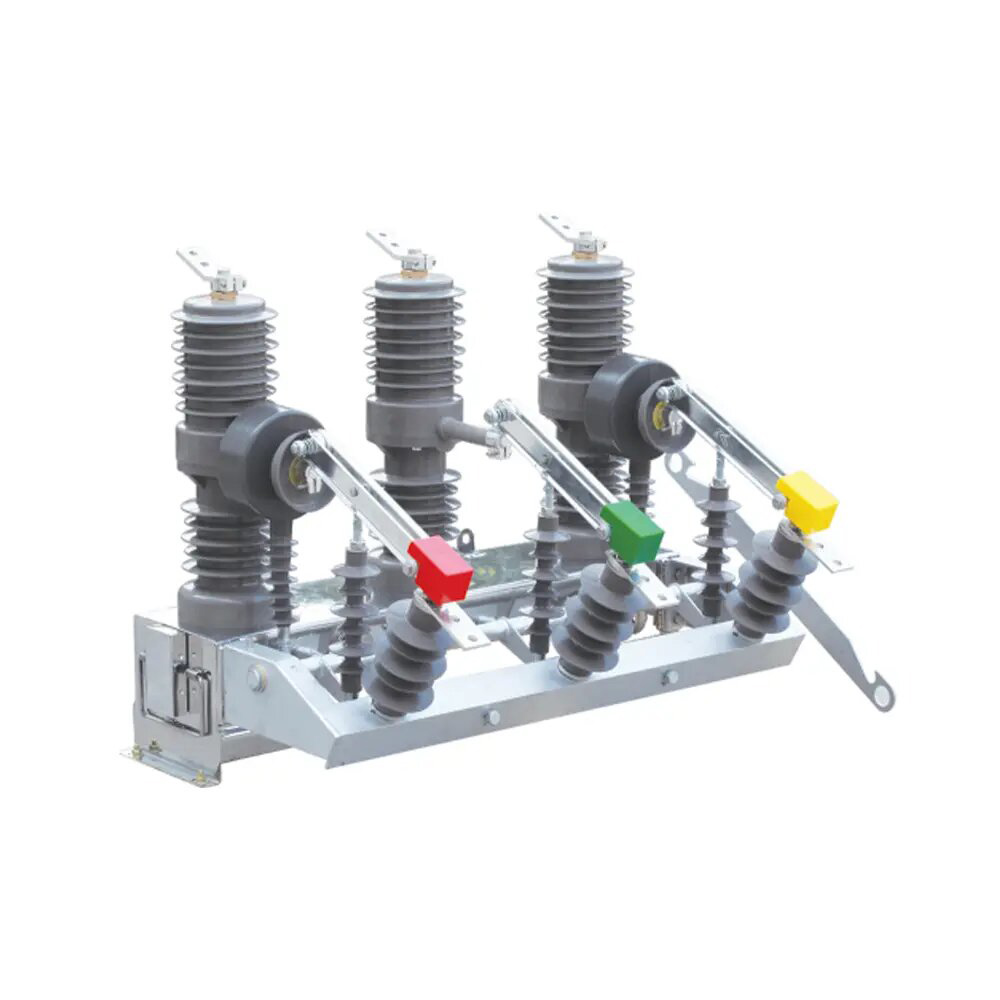

ZW32-12 Outdoor Vacuum Circuit Breaker med Controller Auto Recloser

ZW32-12 Outdoor Vacuum Circuit Breaker med Controller Auto Recloser

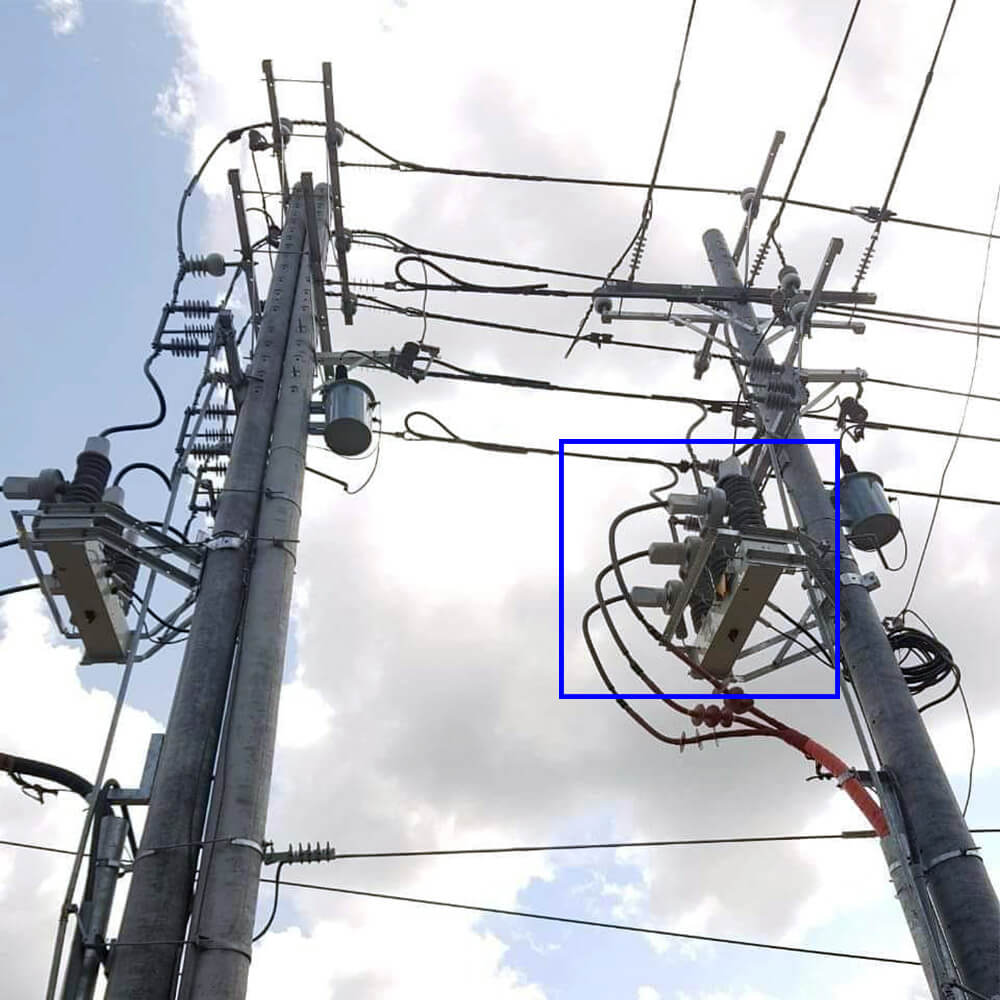

ZW32-12 Vakuumbrytare utomhus (nedan kallad brytare) är en utomhuskraftfördelning med nominell spänning på 12 kV och trefas AC 50Hz. Det används främst för att bryta och stänga lastströmmen, överbelastningsström och kortslutningsström i kraftsystemet. Det är lämpligt för skydd och kontroll i understations- och industri- och gruvföretagstationssystem och platser där landsbygdsnät fungerar ofta.

ZW32-12-serien utomhus AC Högspänning Vakuumbrytare överensstämmer med GB 1984 "AC High-spänningskretsbrytare" och International Electrotechnical Commission IEC 60056 "Högspänning AC-brytare" och andra standarder.

Kretsbrytaren har egenskaperna hos liten storlek, lätt vikt, anti-kondensation och underhållsfri och kan anpassa sig till hårda väderförhållanden och smutsiga miljöer.

ZW32-12 Outdoor MV Vacuum Circuit Breaker är utomhusdistributionsutrustningen med nominell spänning 12kV, trefas AC 50Hz. Det används i distributionssystemet Substation and Industrial and Mining Enterprises för att skydda och kontrollera användning. Det används också på landsbygdsgridplatser med ofta drift för att bryta och stänga lastströmmen och över belastningsström och kortslutningsström i kraftsystemet.

OUT -isoleringen av vakuumavbrottet antar silikongummihölje, med längre livslängd, högre tillförlitlighet, bra vädermotstånd, bekvämt för transport, bra betyg. Driftsmekanismen antar miniatyrisering, hög pålitlig våroperationsmekanism, har fördelarna med enkel struktur, mekaniskt liv upp till 10000 gånger.

Denna brytare och styrenhet kan bilda en komplett uppsättning som återlämnare, realisera fjärrkontroll, telemetri, fjärrkommunikation, fjärrjustering fyra fjärrfunktioner. Produktfunktioner: Ingen förbränning och explosionsrisker, underhållsfri, liten storlek, lätt vikt (mindre än 100 kg), lång livslängd (miljoner), säkerhet och tillförlitlighet, enkel drift, bekväm underhåll och installation. Kan utrustas med Power Electronics Pt för kort avstånd från fjärrkontroll kan utrustas med dubbel strömförsörjningAutomatisk

Växlingsenhet och intelligentautomatiska återbetalningsmätningssystem för återbetalning.

Standard: IEC 62271-100

Drag

1. Brottbrytaren antar en trefasstruktur, som har egenskaperna för att bryta prestanda, ingen förbränning och explosionsrisker, underhållsfri, liten storlek, lätt vikt och lång livslängd.

2. Brytbrytaren antar en helt sluten struktur med god tätningsprestanda, vilket hjälper till att förbättra prestandan för fuktsäker och anti-kondensation och är särskilt lämplig för användning i kalla eller fuktiga områden.

3. Trefaspelare och strömtransformatorer använder importerade utomhusepoxiharts fast isolering, eller använd inhemskt epoxiharts outsourcing silikongummi fast isolering; Det har egenskaperna hos hög och låg temperaturmotstånd, ultraviolett motstånd och åldrande motstånd.

4. Driftsmekanismen antar en miniatyriserad fjäderdriftmekanism, kraften i energilagringsmotorn är liten och energiförbrukningen för öppning och stängning är låg; Mekanismöverföringen antar direktöverföringsläget, antalet delar är litet och tillförlitligheten är hög. Driftsmekanismen placeras i en förseglad mekanismlåda, som löser problemet med korrosion av driftsmekanismen och förbättrar mekanismens tillförlitlighet.

5. Öppningen och stängningen av brytaren kan manövreras manuellt eller elektriskt och genom fjärrkontroll. Det kan matchas med Intelligent Controller för att förverkliga effektfördelningsautomation och kan också kombineras med Recloser för att bilda automatisk återlämnare och sektionsförare.

6. Brottsbrytaren kan utrustas med tvåfas eller trefasströmtransformatorer för överströms eller kortslutningsskydd och kan också tillhandahålla aktuella förvärvsignaler till den intelligenta styrenheten; Aktuella transformatorer för mätning kan läggas till enligt användarkraven.

7. Brottsbrytaren kan vara utrustad med en trefas-kopplingsisolerande switch, och det finns ett synligt fraktur när den isolerande omkopplaren är öppen och den är utrustad med en anti-motverkningsanordning med brytarkroppen. När brytaren är i stängningsläget kan isoleringsomkopplaren inte öppnas eller stängas; Kretsbrytaren kan endast användas när isoleringskniven är helt stängd eller helt öppnad. Arrester Pillars isolatorer kan anslutas för enkelt underhåll.

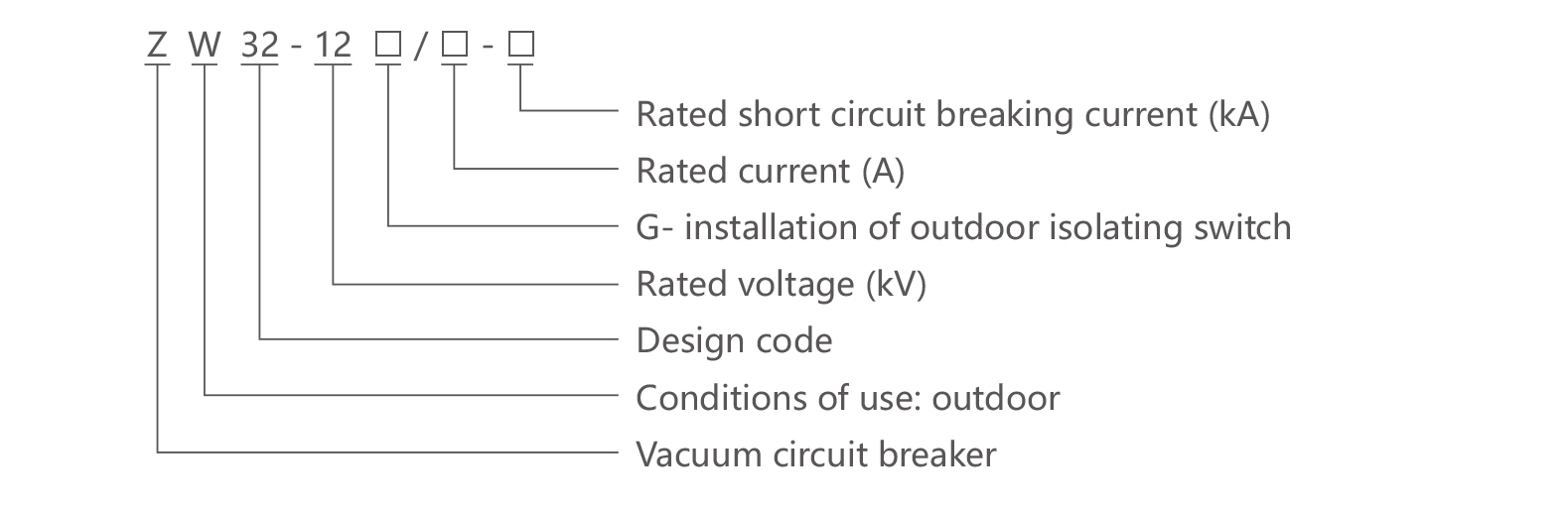

Urval

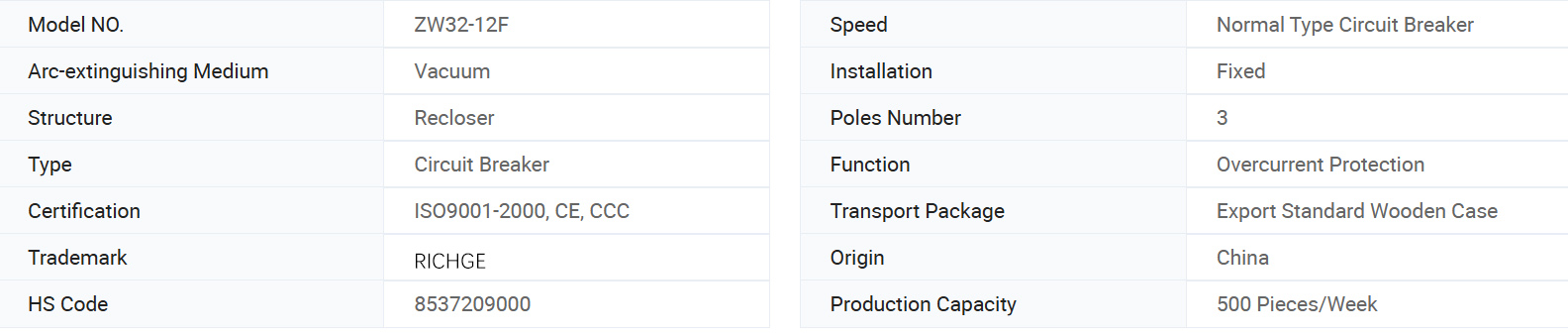

Grundinformation.

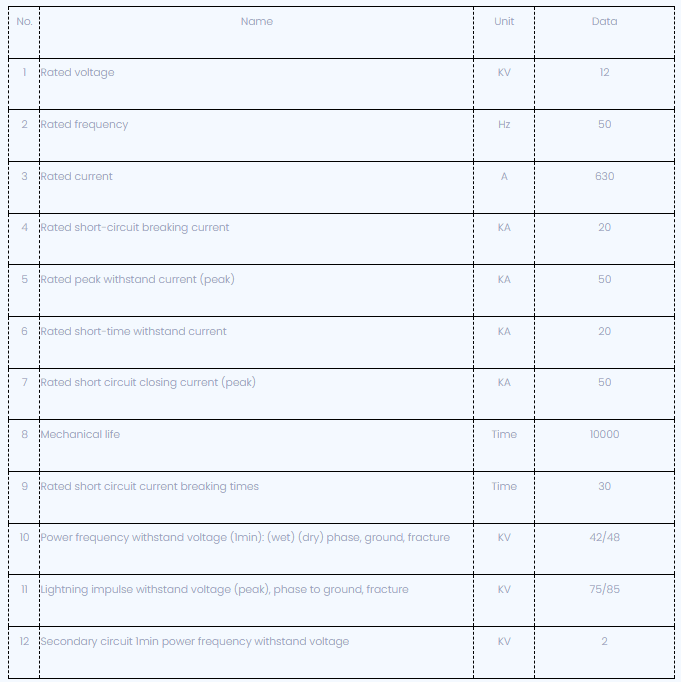

Teknisk parameter

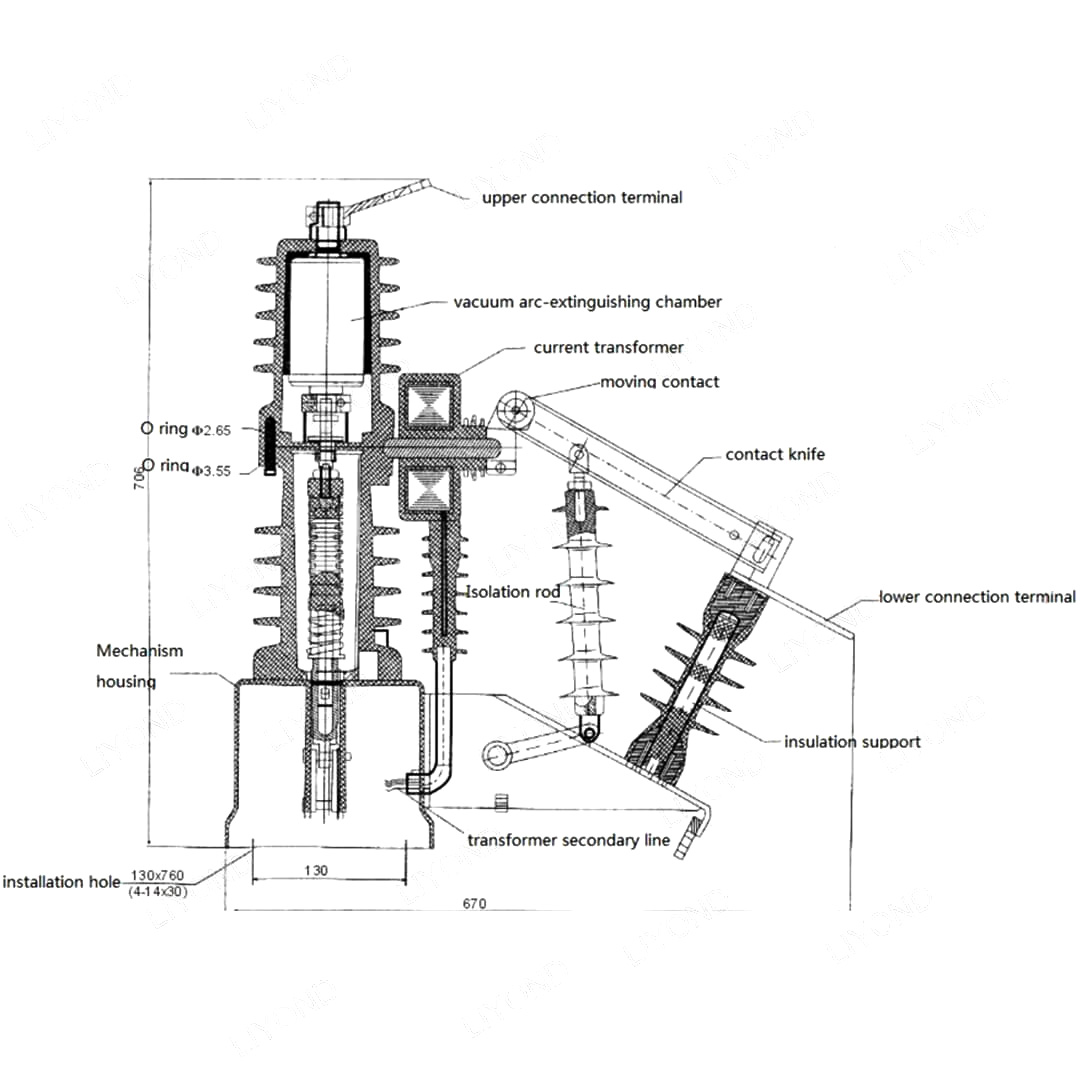

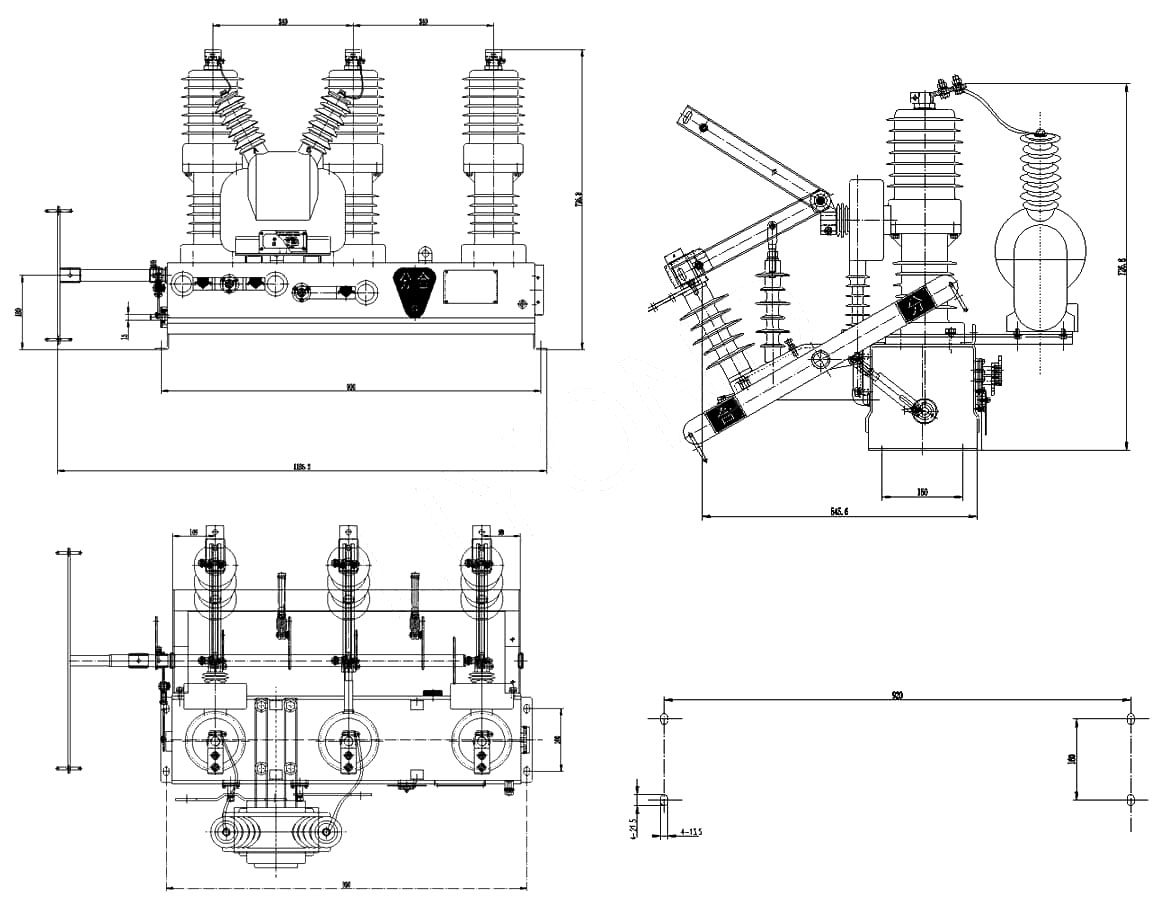

Dimensionell ritning:

ZW32-12 Dimensions Reference

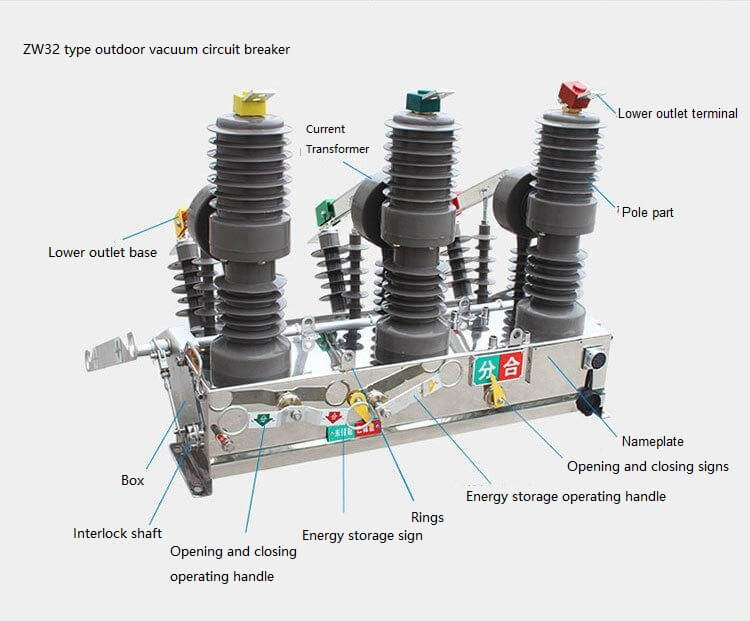

ZW32-12 Strukturreferens

ZW32 Auto Recloser Structure

Arbetsvillkor

1. Omgivande lufttemperatur: -40 ℃ ~+40 ℃;

2. Höjd: inte mer än 2000 m;

3. Den omgivande luften kan förorenas av damm, rök, frätande gas, ånga eller saltspray;

4. Vindhastigheten överstiger inte 34 m/s (motsvarande 700pa på den cylindriska ytan);

5. Vibration eller markrörelse från switchgear och kontrollutrustning kan ignoreras;

6. Föroreningsnivå: ⅲ
