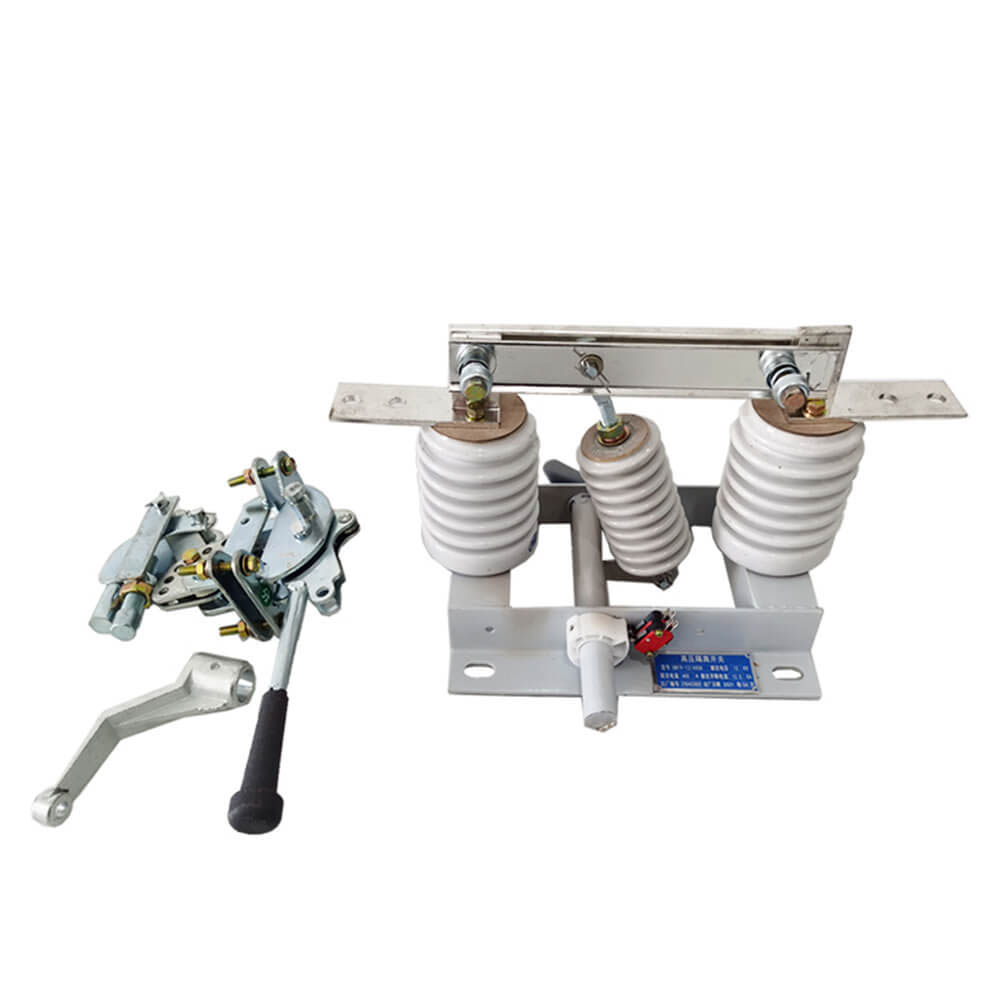

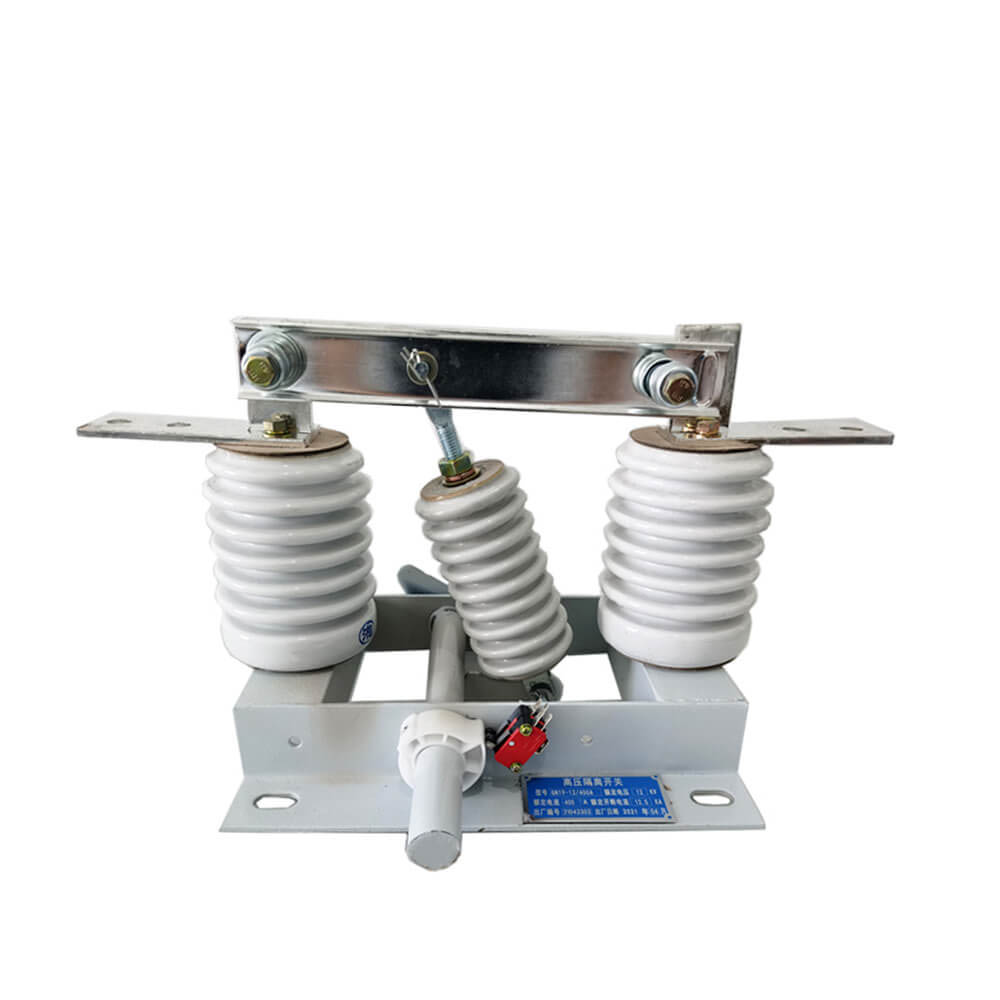

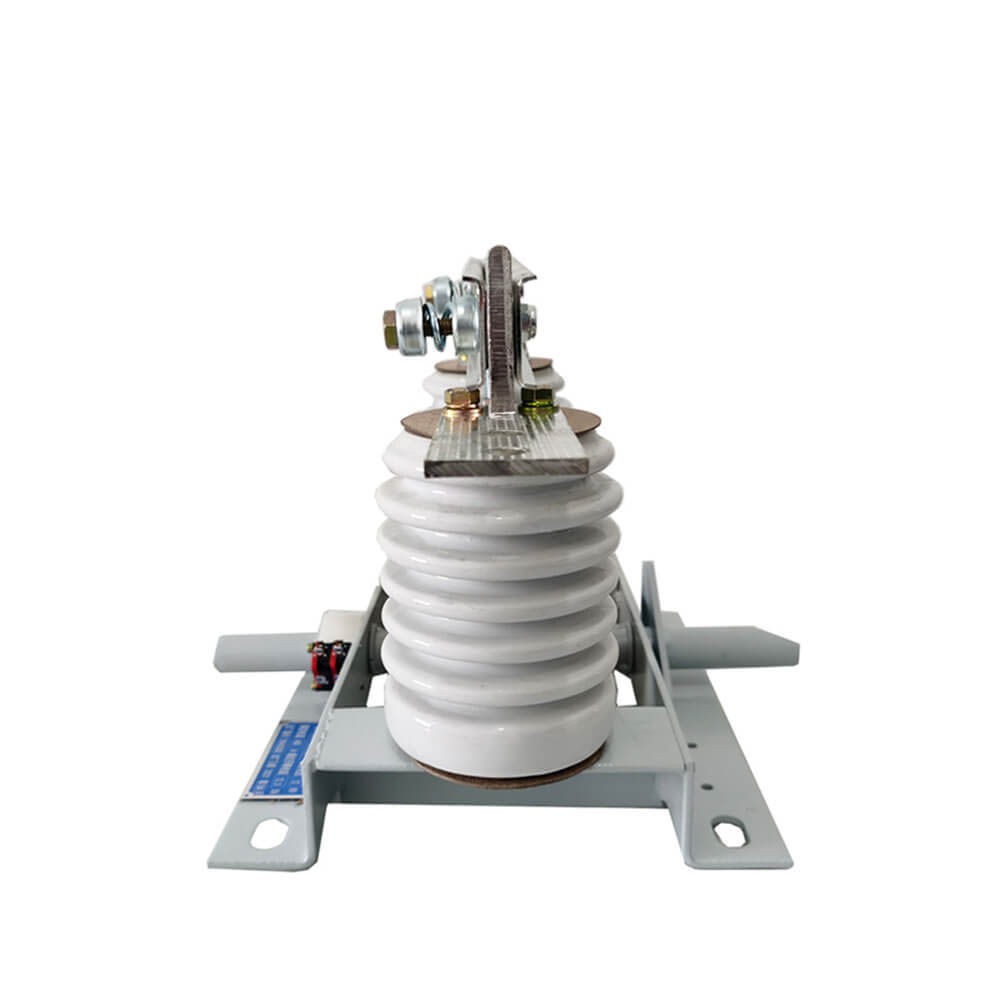

Den ledande delen av GN19-12/400, 630, 1000, 1250 Typ avkoppling är fixerad på basen av två pelarisolatorer för varje fas. (GN19-12C/400, 630, 1000, 1250 Typ har en pelarisolator och ett porslinshöljesolator.) De tre faserna är installerade parallellt, och den ledande delen består av statiska kontakter av kontaktknivar och kontakthållare (eller ledande stavar). Varje fas i kontaktkniven är anslutna till mitten av slipsisolatorn, slipsisolatorn och installeras på basen på spindelens anslutna. Spindeln är ansluten till anslutningsstången (användarförsörjad) och CS6-1-typ av rörlig mekanism genom handtaget. Den anslutande kontaktkniven består av två slitsade kopparplattor, som inte bara ökar värmespridningsområdet för kontaktkniven för att sänka bottentemperaturen, utan förbättrar också kontaktknivens mekaniska styrka, så att omkopplarens dynamiska stabilitet förbättras. Den ena änden av kontaktkniven är monterad på kontaktblocket (eller på den ledande stången) med en bult (bil av shaw). GN19-12/1000, 1250 i kontakt med installationen av magnetisk låsplatta, slus purposE för den magnetiska låsplattan är att när en stor kortslutningsström för att förbättra de två spårkontaktkniven mellan | attraktion. GN19-12/400, 630 Kopplingsbrytare har en liten gräns genom strömmen, så det finns inget behov av att lägga till en magnetisk låsplatta.
 |
 |
 |

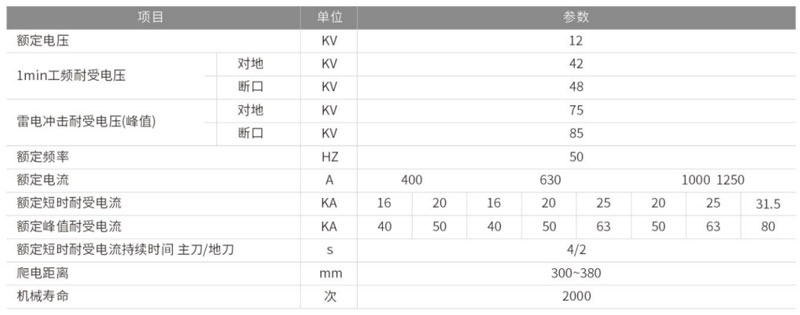

| Modell |
Nominell spänning (KV) |
Nominell ström (A) |
Klassad korttidsaktivitet (The / 4s) |
Klassad topp tål ström (de) |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Den övre gränsen för omgivningstemperatur +40 ℃, den nedre gränsen -l0 ℃, Obs! Tillåt lagring och transport vid -25 ℃
2. Höjd inte mer än 1000 m
3. Relativ luftfuktighet: Dagligt medelvärde är inte mer än 95%, månatligt genomsnitt är inte mer än 90%
4. Vattenånga tryck: Det dagliga genomsnittet är inte mer än 2,2 × 10-3MPA, det månatliga genomsnittet är inte mer än 1,8 × 10-3MPA
5. Den omgivande luften bör vara fri från frätande eller brännbara gaser, vattenånga och annan uppenbar förorening.
6. Ingen regelbunden och våldsam vibration.
Obs! Konsultera med tillverkaren för att lösa problemet om det inte är i linje med ovanstående villkor
● Acceptera OEM & ODM: Ja
● Certifikat: CE, testrapporter
● Produktionstid: 7 ~ 12 arbetsdagar
● Garantitid: 12 månader
● Leveranstid: 15 dagar
● När du beställer denna switch, ange modellspecifikationen, nominell spänning, betygsatt ström och andra tekniska data.
● Om det finns speciella krav kan du förhandla om våra för att lösa dem.
