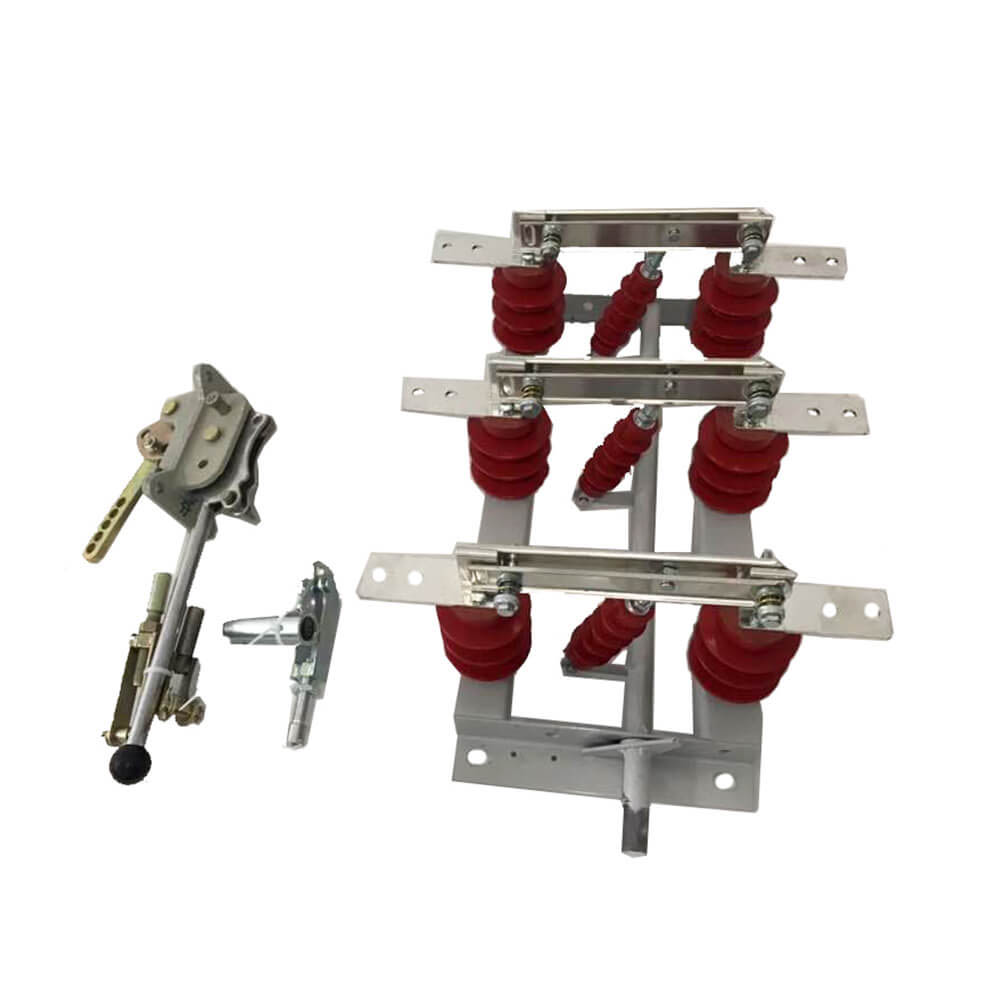

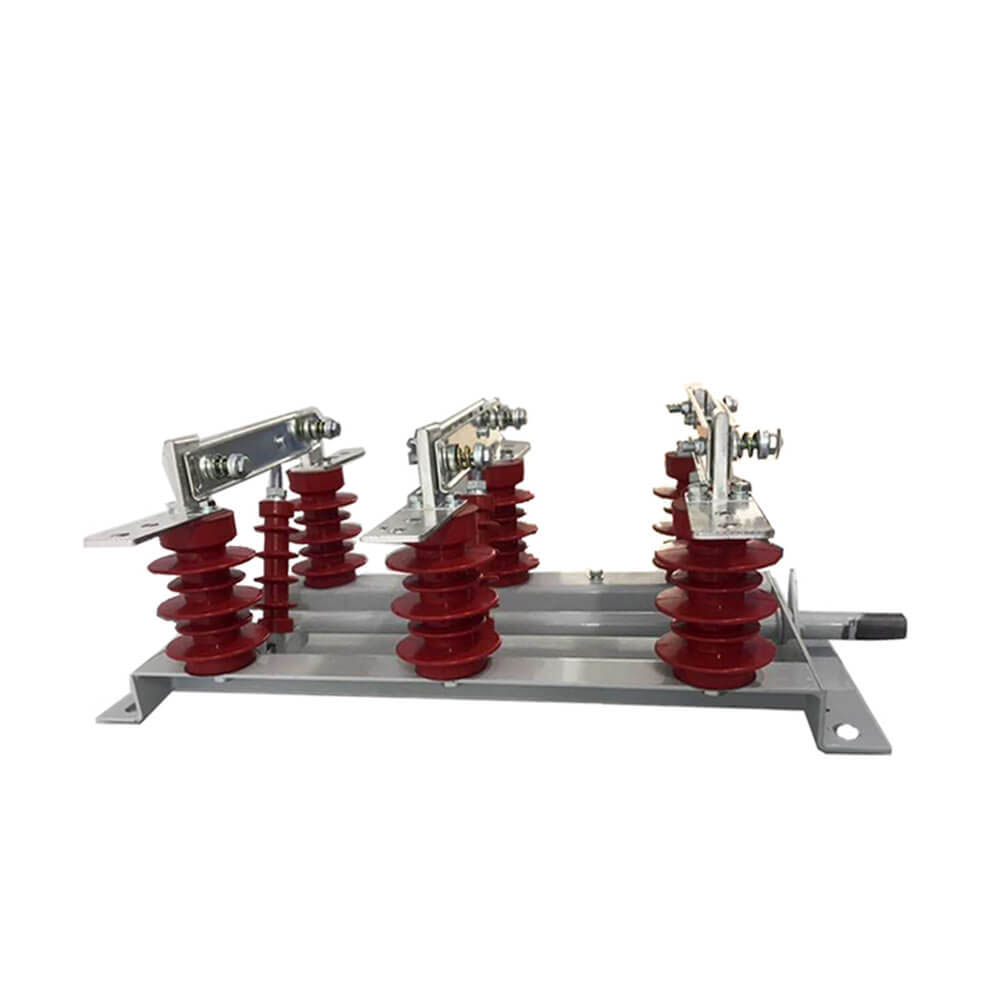

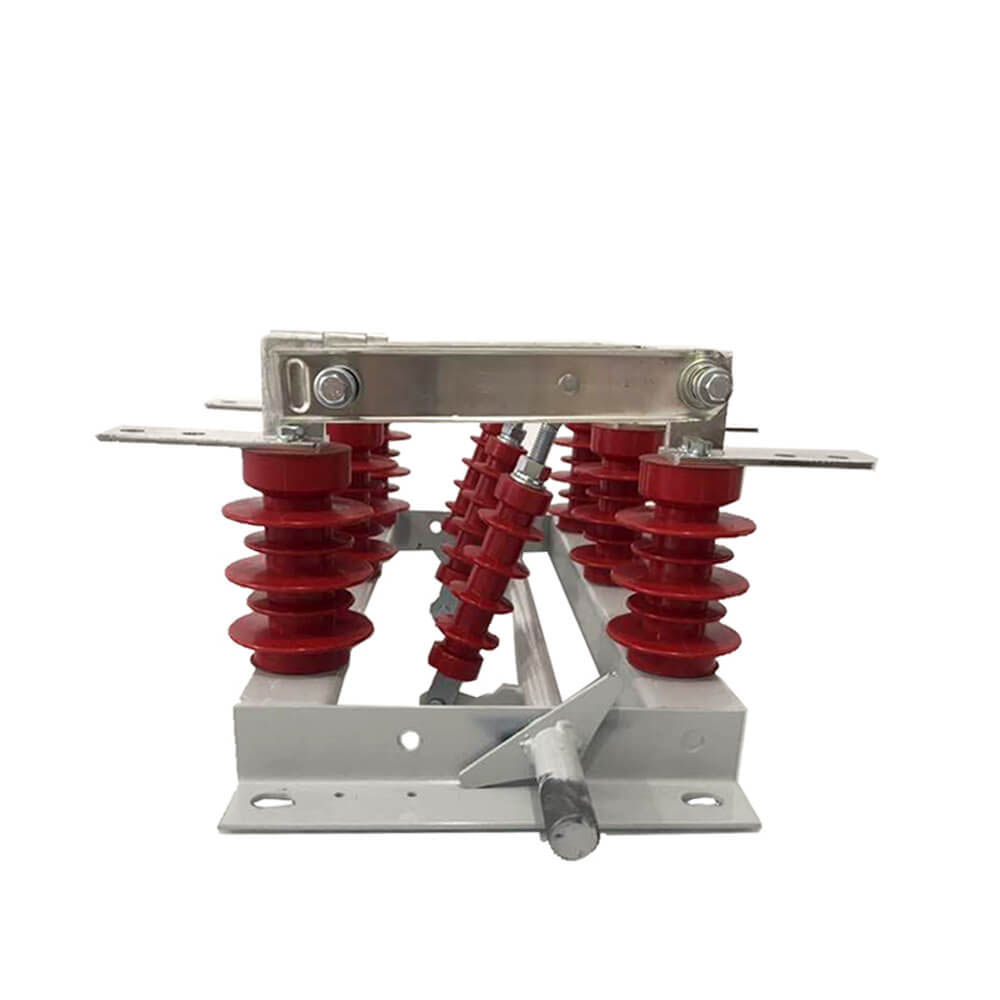

Högspänningsisoleringsbrytare GN19-12/630A Trestegs väggmonterad centralskåpsbrytare Knivbrytare

   Högspänningsisoleringsbrytare GN19-12/630A Trestegs väggmonterad centralskåpsbrytare Knivbrytare

     Den ledande delen av GN19-12/400, 630, 1000, 1250 typ frånkopplare är fixerad på basen av två pelarisolatorer för varje fas. (GN19-12C/400, 630, 1000, 1250 typ har en pelarisolator och en isolator av porslinshölje.) De tre faserna installeras parallellt, och den ledande delen består av statiska kontakter av kontaktknivar och kontakthållare (eller ledande stavar). Varje fas av kontaktkniven är ansluten till mitten av slipsisolatorn, slipsisolatorn och installerad på basen av den anslutna spindeln. Spindeln är ansluten till vevstaken (tillhandahållen av användaren) och CS6-1-typ av rörlig mekanism genom handtaget. Anslutningskontaktkniven är sammansatt av två slitsade kopparplattor, vilket inte bara ökar kontaktknivens värmeavledningsarea för att sänka bottentemperaturen, utan också förbättrar kontaktknivens mekaniska styrka, så att brytarens dynamiska stabilitet förbättras. Ena änden av kontaktkniven är monterad på kontaktblocket (eller på den ledande stången) med en bult (bil från Shaw). GN19-12/1000, 1250 i kontakt med installationen av magnetisk låsplatta, plus syftet med den magnetiska låsplattan är att när en stor kortslutningsström för att förbättra de två spåren kontakt kniv mellan de| attraktion. GN19-12/400, 630 frånskiljare har en liten gräns genomström, så det finns inget behov av att lägga till en magnetisk låsplatta.

Produktfunktioner

1. Isolering och säkerhet: Efter frånkoppling upprättas ett pålitligt isolerande gap för att säkerställa att

2. Linjebyte: Byt och anslut linjen enligt operativa krav.

3. Lågströmsomkoppling: Används för omkoppling av små strömmar i kretsen, såsom laddningsströmmar för bussningar, samlingsskenor, kontakter, korta kablar, kondensatorströmmar för switchade spänningsutjämningskondensatorer, cirkulerande strömmar vid dubbelbusskoppling och magnetiseringsströmmar för spänningstransformatorer.

4. Spännande ström för transformatorer: Beroende på de specifika omständigheterna för olika konstruktionstyper, kan den koppla om tomgångsströmmen för transformatorer med viss kapacitet.

Typer av mellanspänningsisolatorer

Mellanspänningsisolatorer kan delas in i utomhus- och inomhustyper baserat på installationsmetoder:

- Utomhus-medelspänningsisolatorer: Klarar naturliga faktorer som vind, regn, snö, smuts, kondens, is och frost, lämplig för installation på utomhusplattformar.

- Mellanspänningsisolatorer inomhus: Lämplig för inomhusmiljöer, som vanligtvis kräver högre isoleringsprestanda.

Baserat på strukturen av isoleringsstödet kan de delas in ytterligare i:

- Enkolumns isolationsbrytare: Använd vertikalt utrymme direkt under den överliggande samlingsskenan som elektrisk isolering, vilket sparar utrymme, minskar anslutningsledare och ger tydliga frånkopplingstillstånd, särskilt lämpligt för ultrahögspänningsöverföring.

- Dubbelkolumn isolationsbrytare: Lämplig för högre strömkrav, vilket ger större stabilitet.

- Tre-kolumns isolationsbrytare: Lämplig för mer komplexa kraftsystem, erbjuder bättre belastningskapacitet och tillförlitlighet.

Särdrag

1: Säkerhetsisoleringsfunktion - Under underhåll av elektrisk utrustning ger den ett tydligt elektriskt gap och frånkopplingspunkt för att säkerställa underhållspersonalens säkerhet.

2: Funktionsbegränsningar - Isoleringsbrytaren kan inte användas under belastning; den ska inte användas för att bryta eller stänga lastströmmar eller kortsluta strömmar. Isoleringsbrytare utrustade med en ljusbågssläckningskammare kan fungera under små belastningar och obelastade ledningar.

Driftssteg

Slå på drift: Stäng först isoleringsbrytaren och stäng sedan strömbrytaren eller lastbrytaren.

Avstängning: Öppna först strömbrytaren eller lastbrytaren och öppna sedan brytaren.

Modellval

När du väljer en brytare, se till att dess märkspänning, märkström, dynamisk stabilitetsström och termisk stabilitetsström uppfyller applikationens krav. Den primära rollen för isoleringsbrytaren är att koppla bort kretsar utan belastningsström, vilket möjliggör säkert underhåll. Innan man använder brytaren, se till att strömbrytaren har kopplat bort kretsen.

Säkerhetstips

Isoleringsbrytaren har ingen specialiserad ljusbågssläckningsanordning; använd den inte under belastning eller kortslutning för att garantera säkerheten för utrustning och personal.

Grundläggande info.

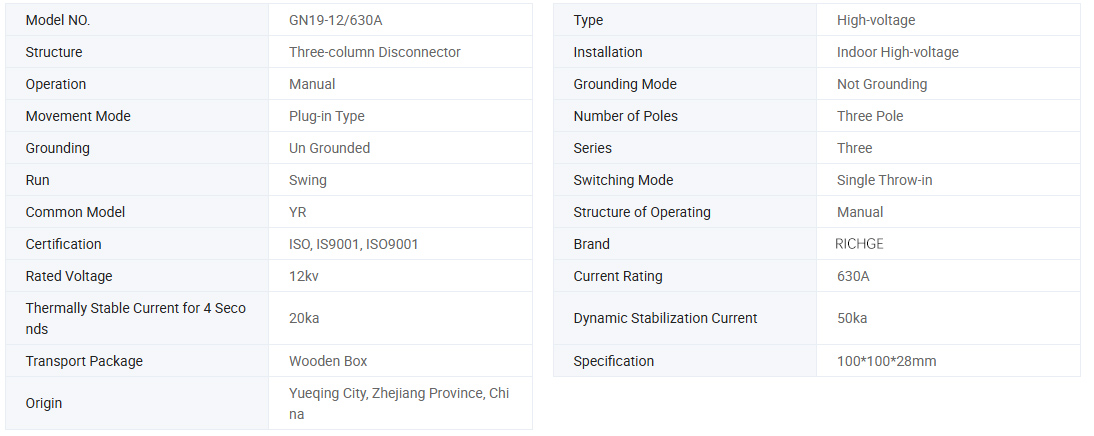

Teknisk parameter

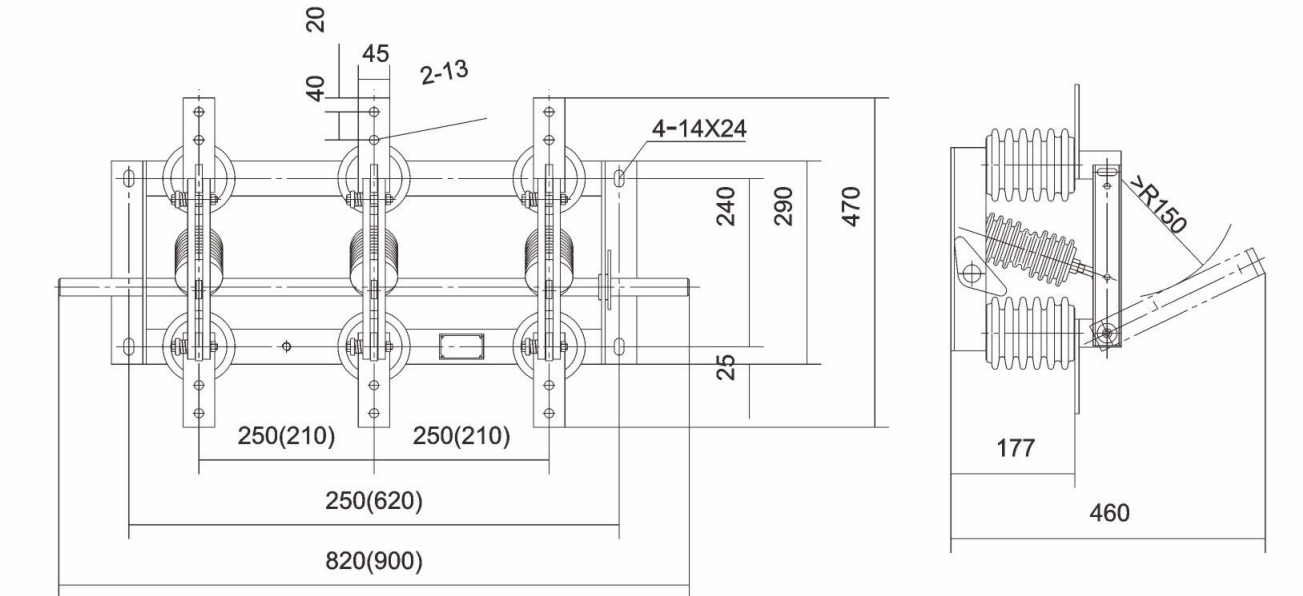

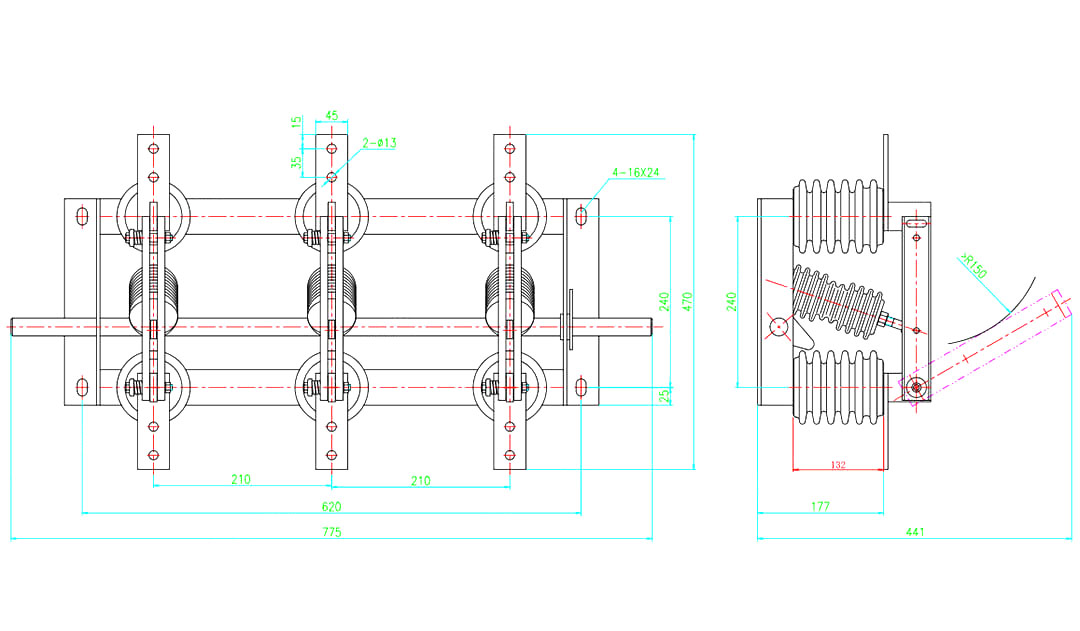

Ritning

Använd miljöförhållanden

1. Den övre gränsen för omgivningstemperatur +40 ℃, den nedre gränsen -l0 ℃, Obs: Tillåt lagring och transport vid -25 ℃

2. Höjd inte mer än 1000m

3. Relativ luftfuktighet: dagligt medelvärde är inte mer än 95 %, månadsmedelvärde är inte mer än 90 %

4. Vattenångtryck: det dagliga genomsnittet är inte mer än 2,2 × 10-3Mpa, det månatliga genomsnittet är inte mer än 1,8 × 10-3Mpa

5. Den omgivande luften ska vara fri från frätande eller brännbara gaser, vattenånga och andra uppenbara föroreningar.

6. Inga regelbundna och våldsamma vibrationer.

Obs: Rådgör med tillverkaren för att lösa problemet om det inte är i linje med ovanstående villkor

Beställningsinstruktioner

●Acceptera OEM & ODM: JA

●Certifikat: CE, testrapporter

●Produktionstid: 7~12 arbetsdagar

●Garantiperiod: 12 månader

●Leveranstid: 15 dagar

●När du beställer den här omkopplaren, vänligen ange modellspecifikation, märkspänning, märkström och andra tekniska data.

●Om det finns speciella krav kan du förhandla med oss ​​för att lösa dem.
