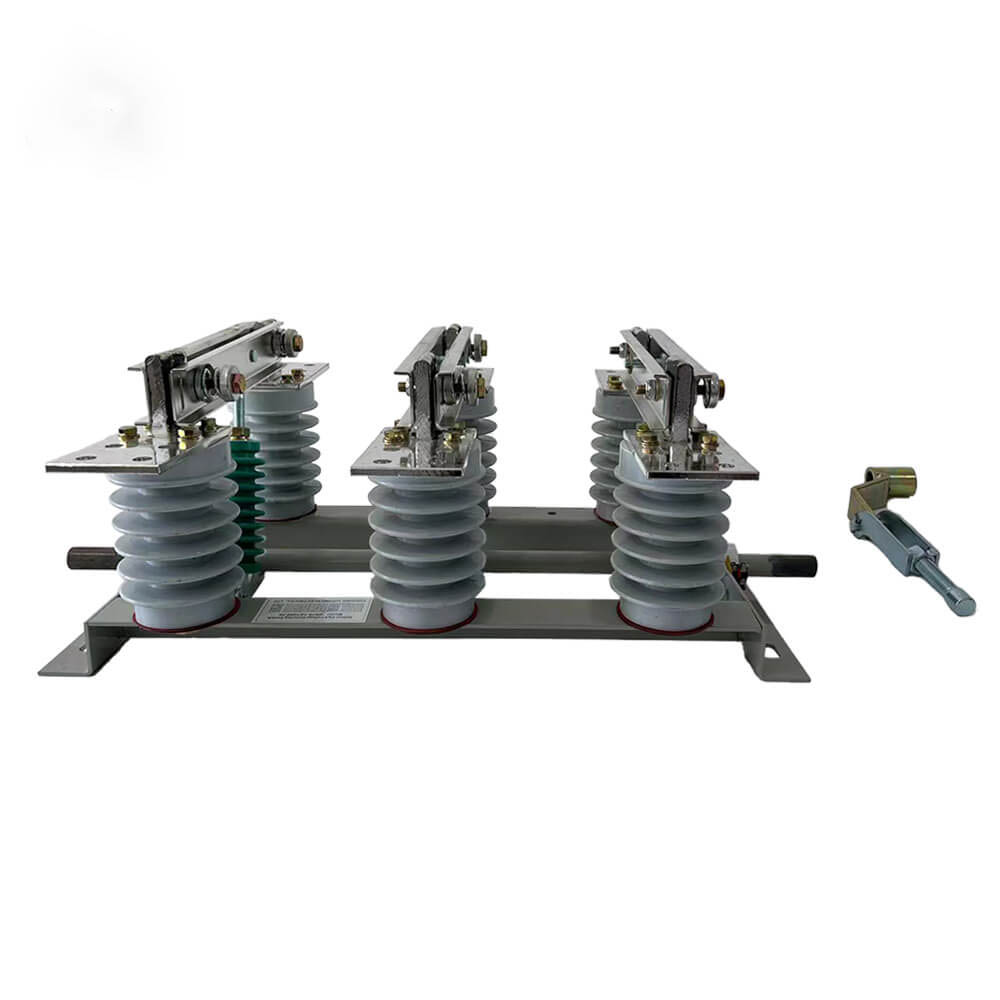

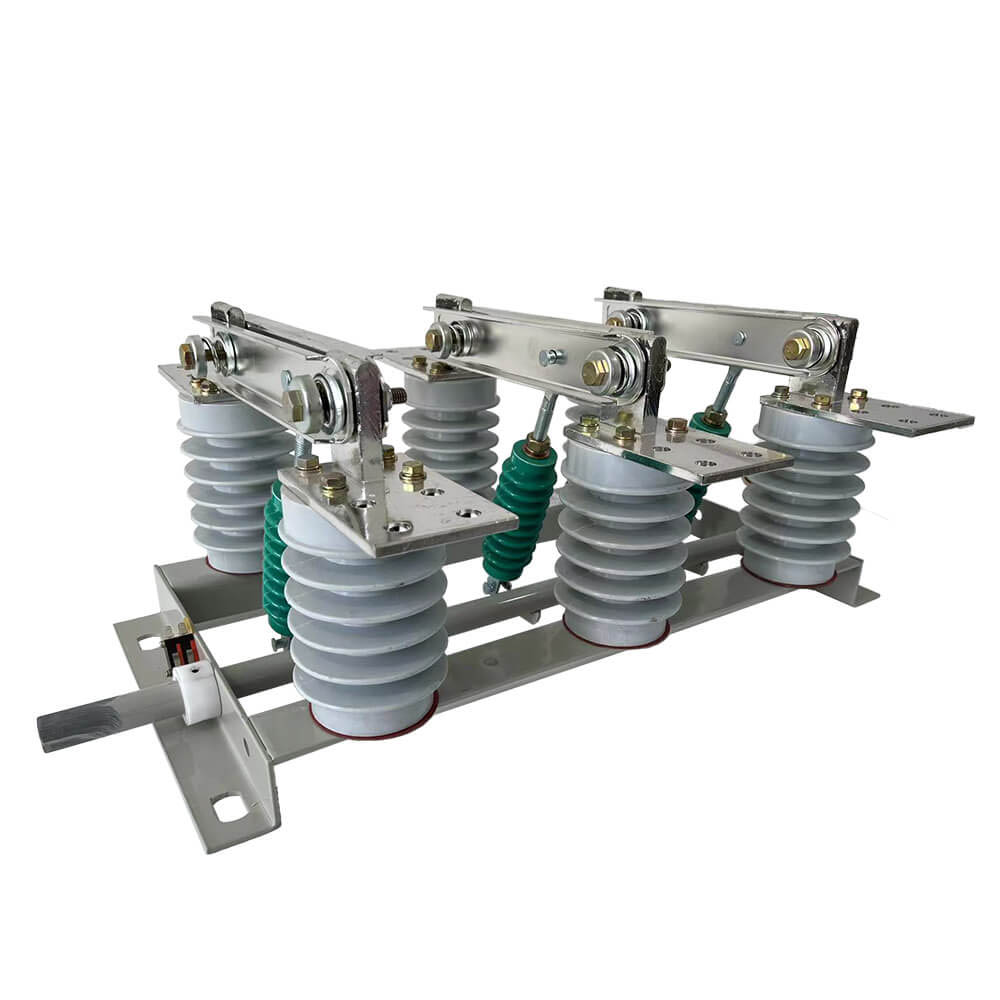

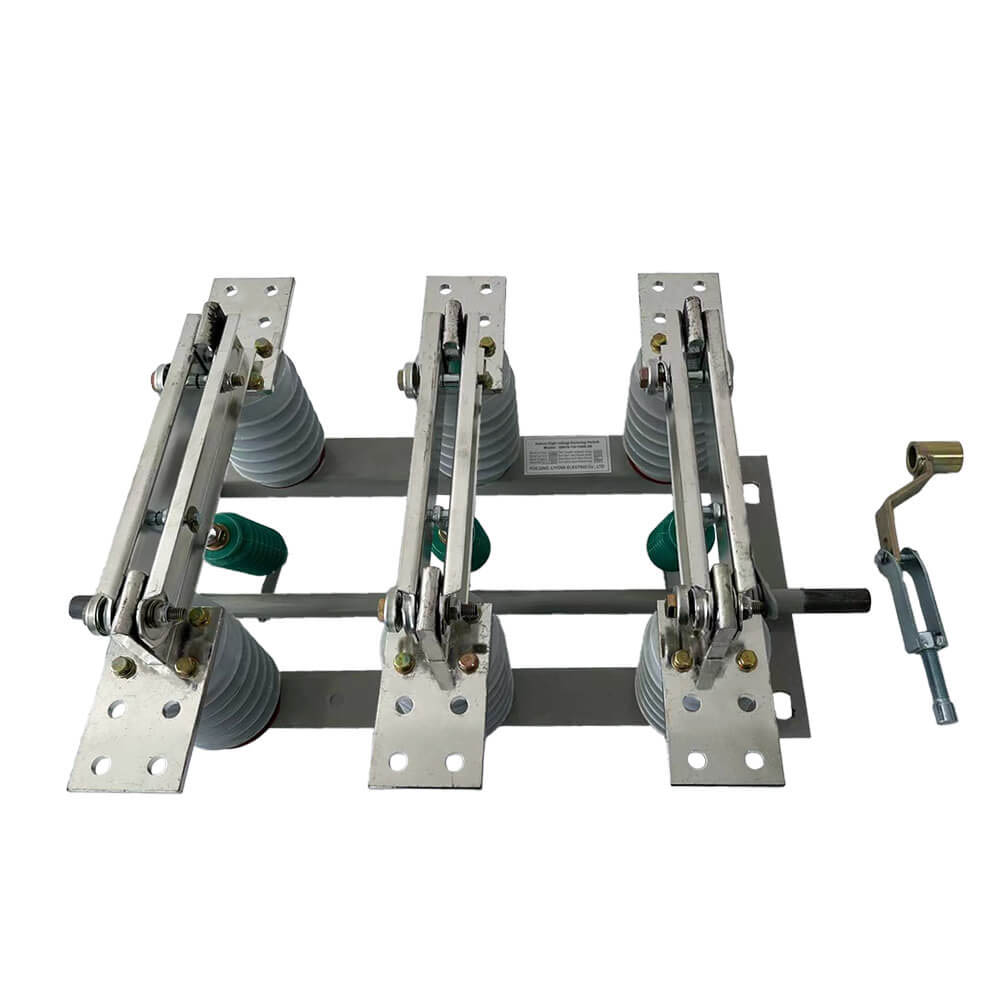

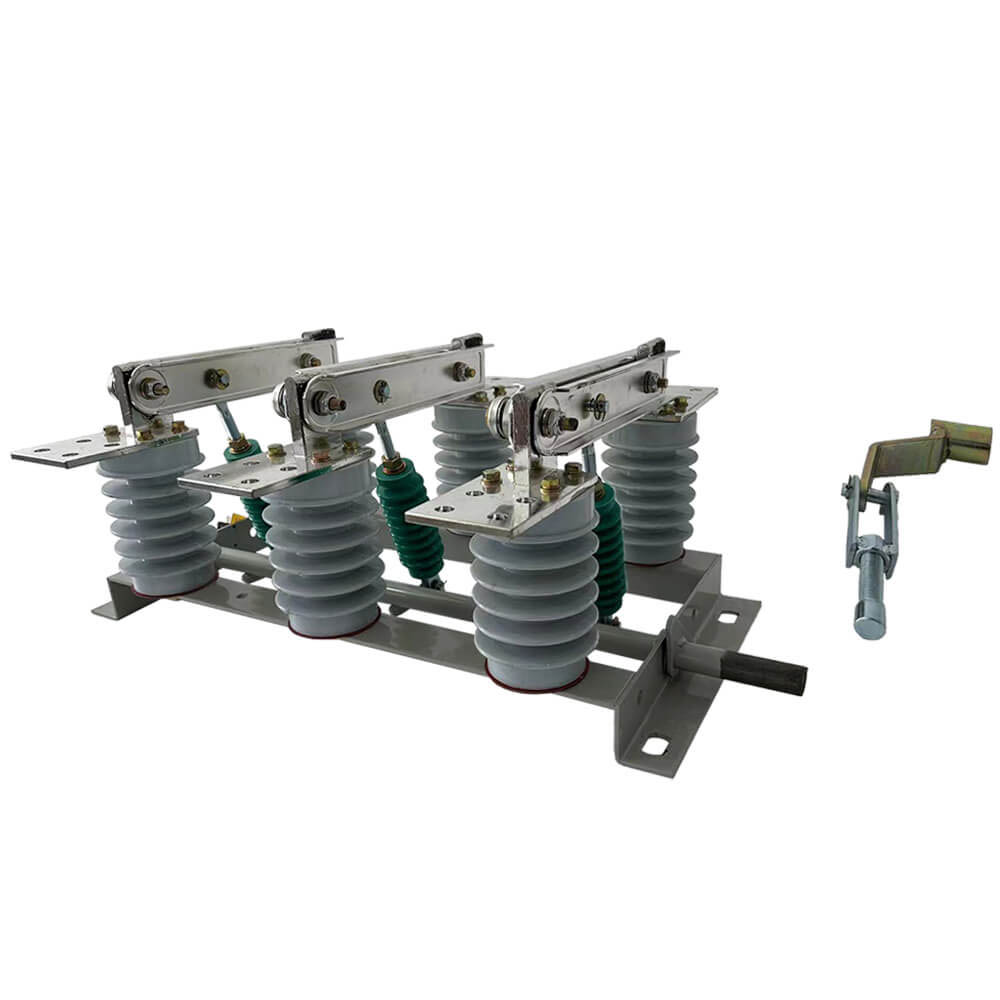

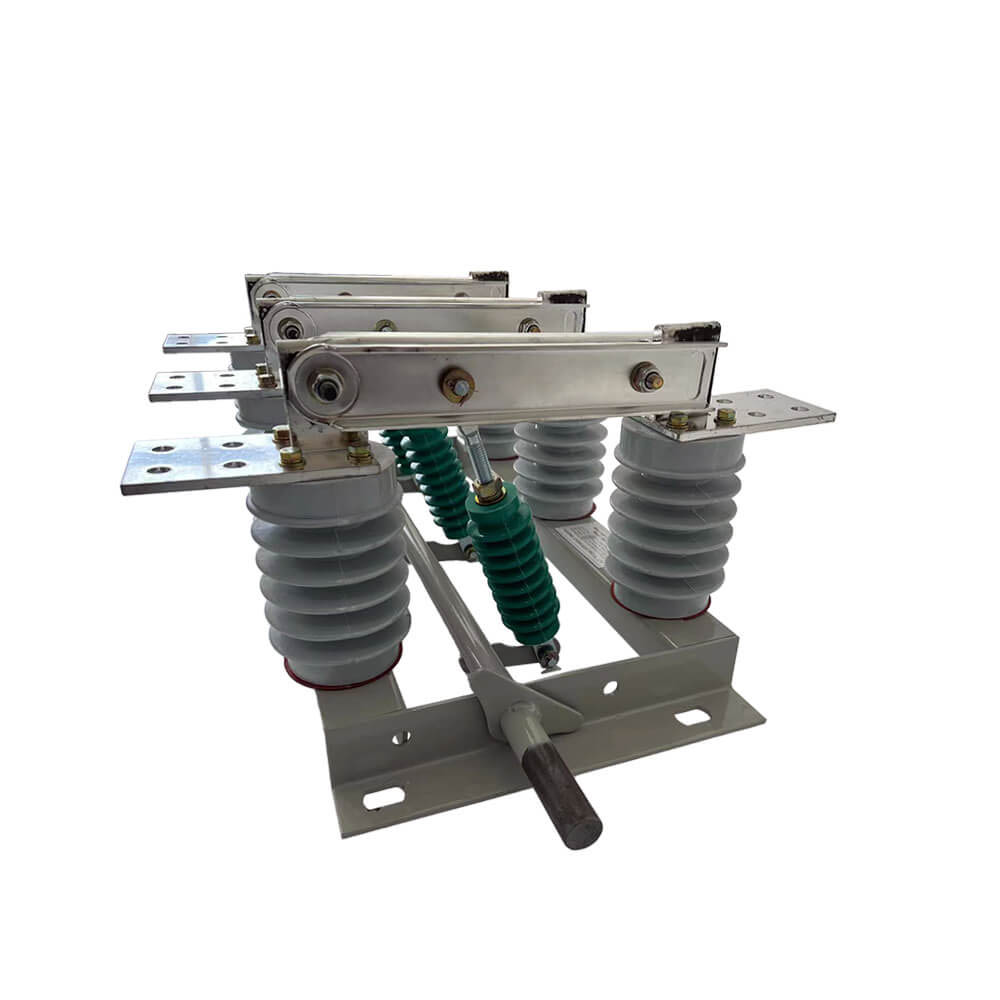

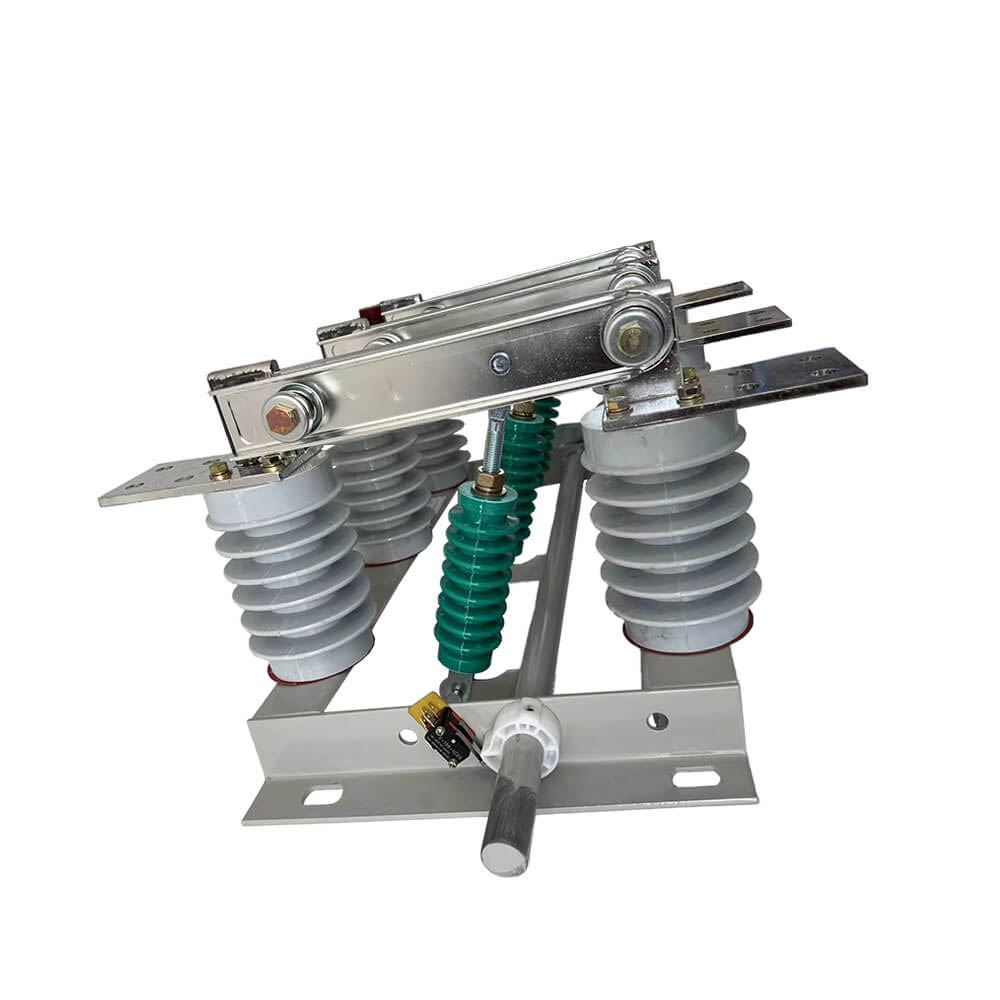

GN19-12 Inomhusfrånkopplingsbrytare Högspänningsisoleringsbrytare

Struktur och arbetsprincip

    GN19-12 Inomhusfrånkopplingsbrytare Högspänningsisoleringsbrytare

     GN19-12, 12C-serien inomhus högspänningsfrånskiljare (hädanefter kallade frånkopplingsbrytare) är inomhusenheter med en märkspänning på 12kV, trefas AC 60Hz, och används för att dela och stänga kretsar när det finns spänning och ingen belastning.

  Denna serie av isoleringsbrytare är av trepolig typ, bestående av basram, roterande axel och spak, porslinstolparisolator, grindkniv och anslutningskort. Den roterande axeln placeras på basramen, på vilken tre par spakar är svetsade, och spakarna halsas med grindkniven genom dragstångens porslinsisolator. Axeln sträcker sig ut ur bottenramen och vilken sektion som helst av den kan anslutas till manövermekanismen.

  Den ledande delen av GN19-12/400, 630, 1000, 1250 typ frånkopplare är fixerad på basen av två pelarisolatorer för varje fas. (GN19-12C/400, 630, 1000, 1250 typ har en pelarisolator och en isolator av porslinshölje.) De tre faserna installeras parallellt, och den ledande delen består av statiska kontakter av kontaktknivar och kontakthållare (eller ledande stavar). Varje fas av kontaktkniven är ansluten till mitten av slipsisolatorn, slipsisolatorn och installerad på basen av den anslutna spindeln. Spindeln är ansluten till vevstaken (tillhandahållen av användaren) och CS6-1-typ av rörlig mekanism genom handtaget. Anslutningskontaktkniven är sammansatt av två slitsade kopparplattor, vilket inte bara ökar kontaktknivens värmeavledningsarea för att sänka bottentemperaturen, utan också förbättrar kontaktknivens mekaniska styrka, så att brytarens dynamiska stabilitet förbättras. Ena änden av kontaktkniven är monterad på kontaktblocket (eller på den ledande stången) med en bult (bil från Shaw). GN19-12/1000, 1250 i kontakt med installationen av magnetisk låsplatta, plus syftet med den magnetiska låsplattan är att när en stor kortslutningsström för att förbättra de två spåren kontakt kniv mellan de| attraktion. GN19-12/400, 630 frånskiljare har en liten gräns genomström, så det finns inget behov av att lägga till en magnetisk låsplatta.

Grundläggande info.

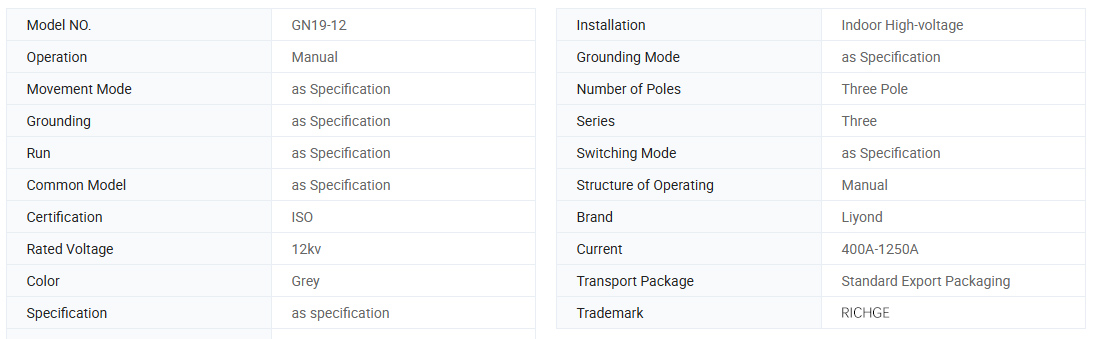

Teknisk parameter

Ritning

Använd miljöförhållanden

1. Den övre gränsen för omgivningstemperatur +40 ℃, den nedre gränsen -l0 ℃, Obs: Tillåt lagring och transport vid -25 ℃

2. Höjd inte mer än 1000m

3. Relativ luftfuktighet: dagligt medelvärde är inte mer än 95 %, månadsmedelvärde är inte mer än 90 %

4. Vattenångtryck: det dagliga genomsnittet är inte mer än 2,2 × 10-3Mpa, det månatliga genomsnittet är inte mer än 1,8 × 10-3Mpa

5. Den omgivande luften ska vara fri från frätande eller brännbara gaser, vattenånga och andra uppenbara föroreningar.

6. Inga regelbundna och våldsamma vibrationer.

Obs: Rådgör med tillverkaren för att lösa problemet om det inte är i linje med ovanstående villkor

Beställningsinstruktioner●Acceptera OEM&ODM:JA

●Certifikat: CE, testrapporter

●Produktionstid: 7~12 arbetsdagar

●Garantiperiod: 12 månader

●Leveranstid: 15 dagar

●När du beställer den här omkopplaren, vänligen ange modellspecifikation, märkspänning, märkström och andra tekniska data.

●Om det finns speciella krav kan du förhandla med oss ​​för att lösa dem.
