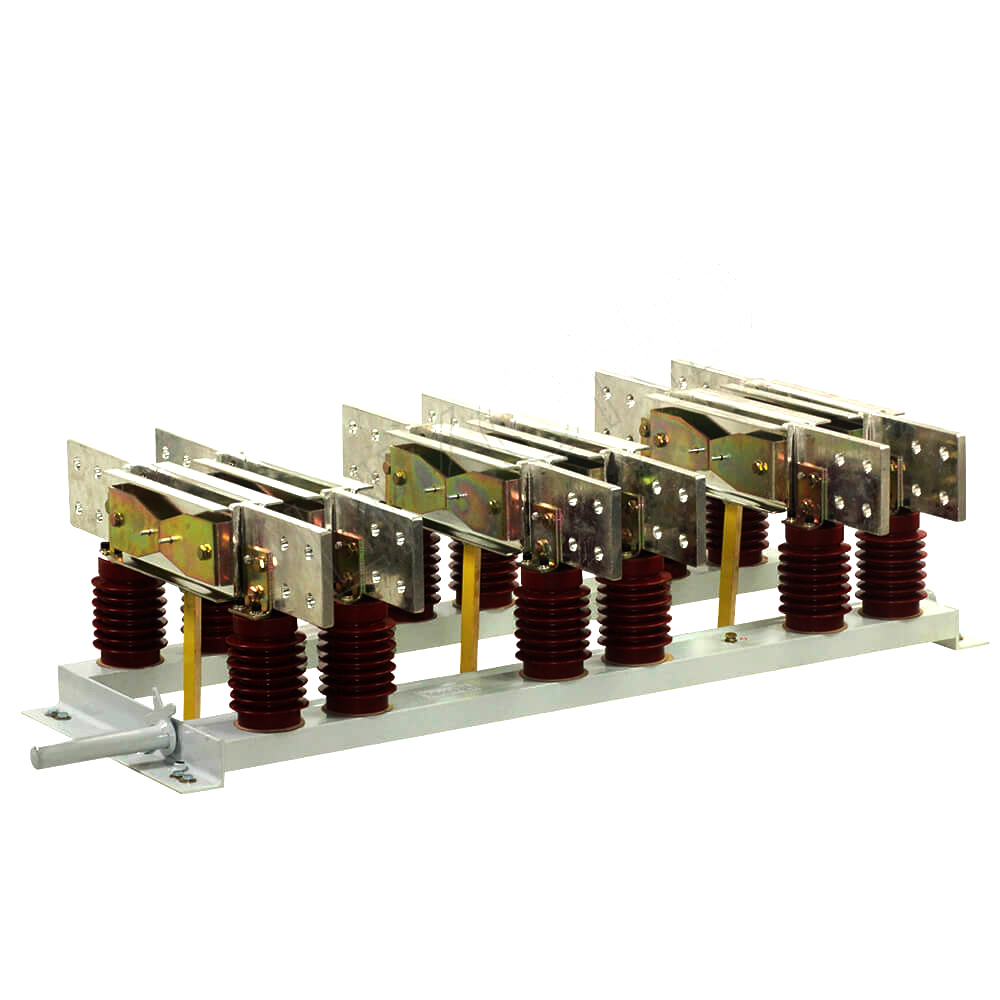

GN22-12 Trefas brytare 6300A högström inomhus högspänning

GN22-12 Trefas brytare 6300A högström inomhus högspänning

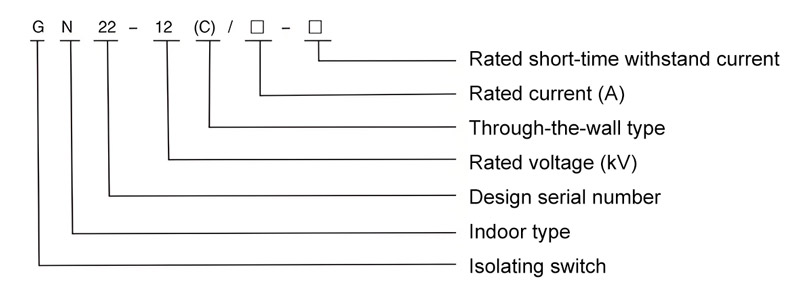

    GN22-12 (C) (D) inomhus högspänningsfrånskiljare högspänningsställverk används i kraftsystem med märkspänning på 12kV, 50Hz och lägre, för att ansluta, koppla bort eller omvandla ledningar under spänning men utan belastning.

Matchande mekanism: Utrustad med CS6-1, CS6-2 och andra manuella manövermekanismer, och elektriska manövermekanismer kan också användas.

   Denna serie av omkopplare drivs av CS6-2 manuell manövermekanism eller elektrisk manövermekanism, och kan installeras på vänster eller höger sida av frånskiljaren.

Strukturella egenskaper

Denna produkt är en högströmsisoleringsbrytare med en trefas gemensam bottenknivstruktur. Den antar en mekanisk låsningsprototyp med en tvåstegsverkan av stängning och kontakt, vilket uppnår slitagefri kontakt, liten arbetskraft, högt kontakttryck och god dynamisk termisk stabilitet.

Användningsområden:

Ställverkssystem: Används i metallslutna ställverk för att isolera och skydda elektriska kretsar.

Kraftdistributionsutrustning: Idealisk för användning i krafttransformatorstationer, vilket säkerställer säker isolering av kretsen under underhåll.

Elkraftverk: Används i inomhusapplikationer där högspänningsisolering krävs för säker drift och underhåll.

Transformatorstationer: Används i transformatorstationer för säker isolering av transformatorkretsar.

Installationer för förnybar energi: Kan användas i energilagring eller förnybara energisystem som sol- och vindkraftsparker för skydd och isolering under underhåll.

Miljöförhållanden för användning

1.Omgivningstemperatur: -15℃~40℃, daglig medeltemperatur ≦35℃.

2. Höjd ≦1000m.

3. Temperaturförhållanden:

Daglig genomsnittlig relativ luftfuktighet ≦95%, daglig genomsnittlig vattenångtryck ≦2,2kPa;

Månatlig genomsnittlig relativ luftfuktighet ≦90%, månatlig medelvattenångtryck ≦1,8kPa.

4.Jordbävningsintensitet ≦8 grader.

5. Platser utan brand, explosionsrisk, kraftig förorening, kemisk korrosion och kraftiga vibrationer.

Obs: Om produktens användningsvillkor överstiger ovanstående bestämmelser, ska användaren förhandla och avgöra med företaget.

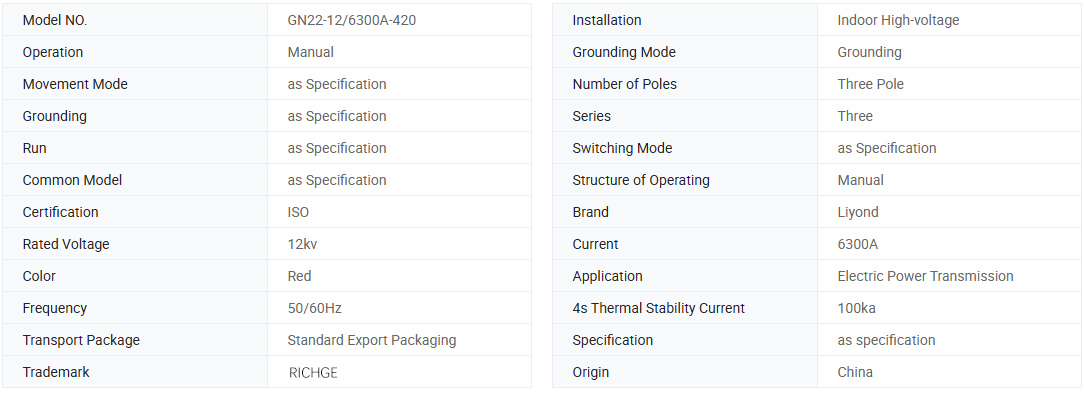

Grundläggande info.

Beskriv display

Teknisk parameter

Modell.	Märkspänning	Märkström	4-sekunders termisk stabilitetsström (effektivt värde) kA	Dynamisk stabilitetsström (toppvärde) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22-12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22-12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22-12(C)(D)/6300A	12	6300	100	250
GN22-12(C)(D)/8000A	12	8000	100	250

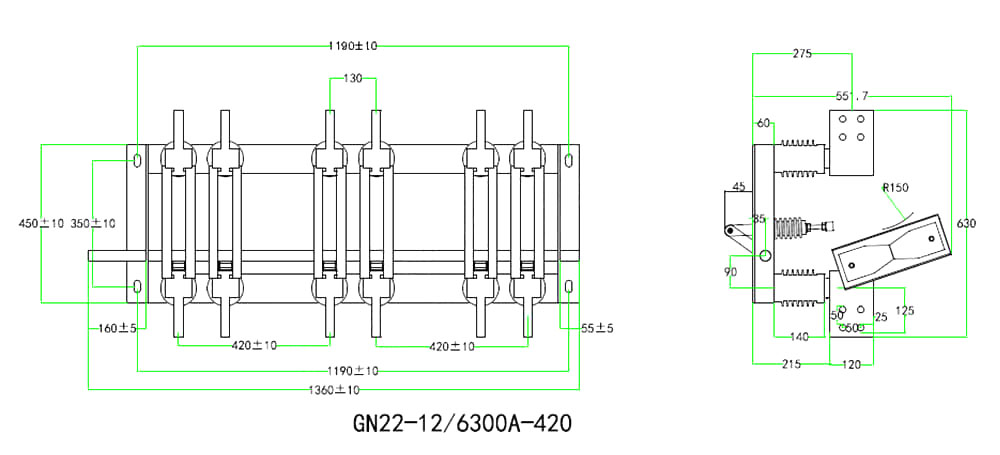

Måttritningsreferens (6300A)
