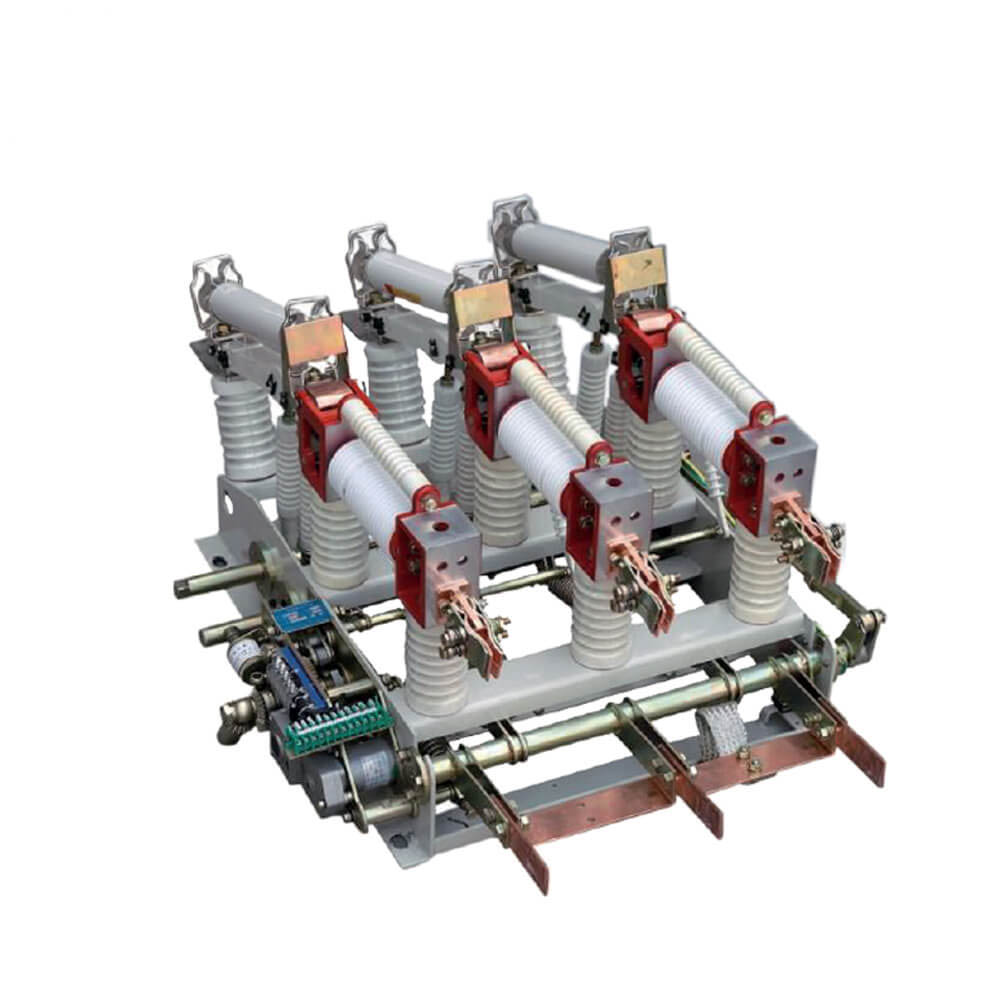

Högspänningsvakuumbelastningsbrytare med jordningsomkopplare

FZN21-12/T630-20 and FZN21-12(R)D/T125-31.5 type Indoor AC high voltage load switch- fuse combination units appliances for three-phase AC 12kV, 5oHz power system, or with the complete power distribution equipment and loop-network switch cabinet , combined substation and othel ancillary uses, is widely used in urban network construction and transformation engineering, industrial and Gruvningsföretag, höghus och offentliga anläggningar, kan användas som ringkraftsenhet eller terminalutrustning, spela kraftfördelning, kontroll och skydd. Produkternas tekniska prestanda uppfyller IEC -publikationen 60265-1/FDIS << Högspänningsomkopplare, del 1: Klassade spänningar under 1 kV över 52 kV högspänningsbelastningsomkopplare >>, IEC60420 << Högspänning AC -belastningsomkopplare - Säkringsenheter >>; och CB1 926 << AC högspänningsbelastningsomkopplare-Säkringskombinationsenheter >>, GB3804 << 3-63KV AC högspänningsomkopplare >> reguirement.

BREAKING MED RATED CURRENT, överbelastningsström (FZRN21-12D/T125-31.5 kan kortsluta brytningsström) och för att förhindra utrustning som saknas löpande förmåga att växla en synlig fraktur av isolering, med kombinerad installerad kapacitet på marken med relevanta switchar och ElectricA-fjäderagener, för att fjärrkontroll.

FZN21-12D/T630-20 inomhus högspänningsvakuumbelastningsomkopplare, lämplig för kraftupptagningsnät med nominell spänning på 10kV tre-fas AC 50Hz, som används för att bryta belastningsström.

FZRN21-12D/T125-31.5 inomhus högspänningsvakuumbelastning brytomkopplare Kombination Elektrisk apparat har stor brytningskapacitet, säkerhet och tillförlitlighet, och den elektriska livslängden, det kan användas ofta, strukturen är kompakt, volymen är liten, vikten är lätt och underhållet är i princip obehagligt. Den kan skydda transformatorn från överbelastning och förhindra att utrustningen slutar i fas. Det har uppenbar isoleringsfraktur. Det kan utrustas med jordningskniv och elektrisk fjädermekanism med stängningsförmåga, och den kan kontrolleras på distans.

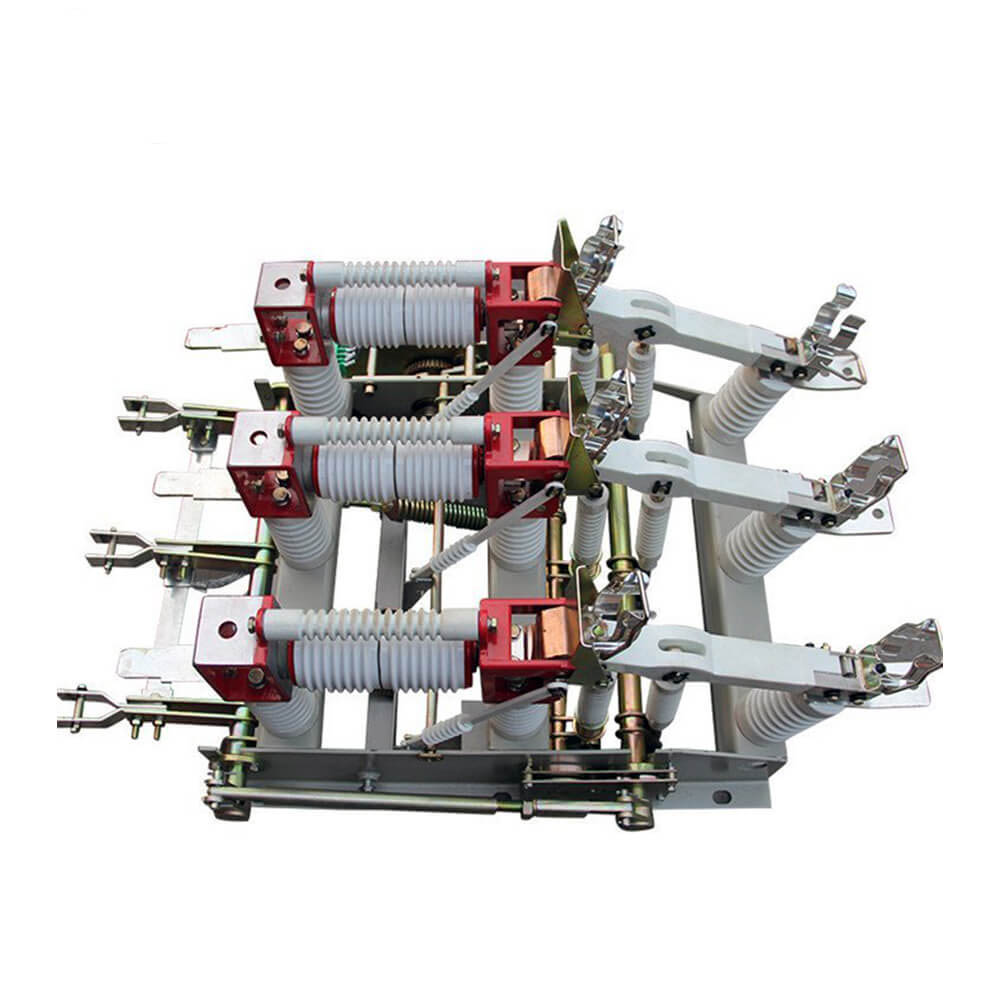

FZN21-12-serien Högspänning Vakuumbelastningsomkopplare består huvudsakligen av Framer, kopplingsbrytare (strömbegränsande säkring av kombinationen är i kopplingsomkopplaren), vakuumbrytarrör, jordningsomkopplare, vårdriftmekanism och så vidare.

Denna produkt har kompakt struktur, liten volym, lång livslängd, stark stängning och brytningskapacitet och enkel drift och underhåll. Vakuumomkopplaren är utrustad med en fjäderdriven mekanism, som antar en elmotor (en annan manuell) fjäderenergilagring, och det finns två typer av stängningsmetoder: elektromagnetstängning och manuell delning och stängning. Avkopplingsomkopplaren, vakuumbrytaren och jordningsomkopplaren är sammankopplade med varandra (mekanisk sammanlåsning) för att förhindra felaktigt.

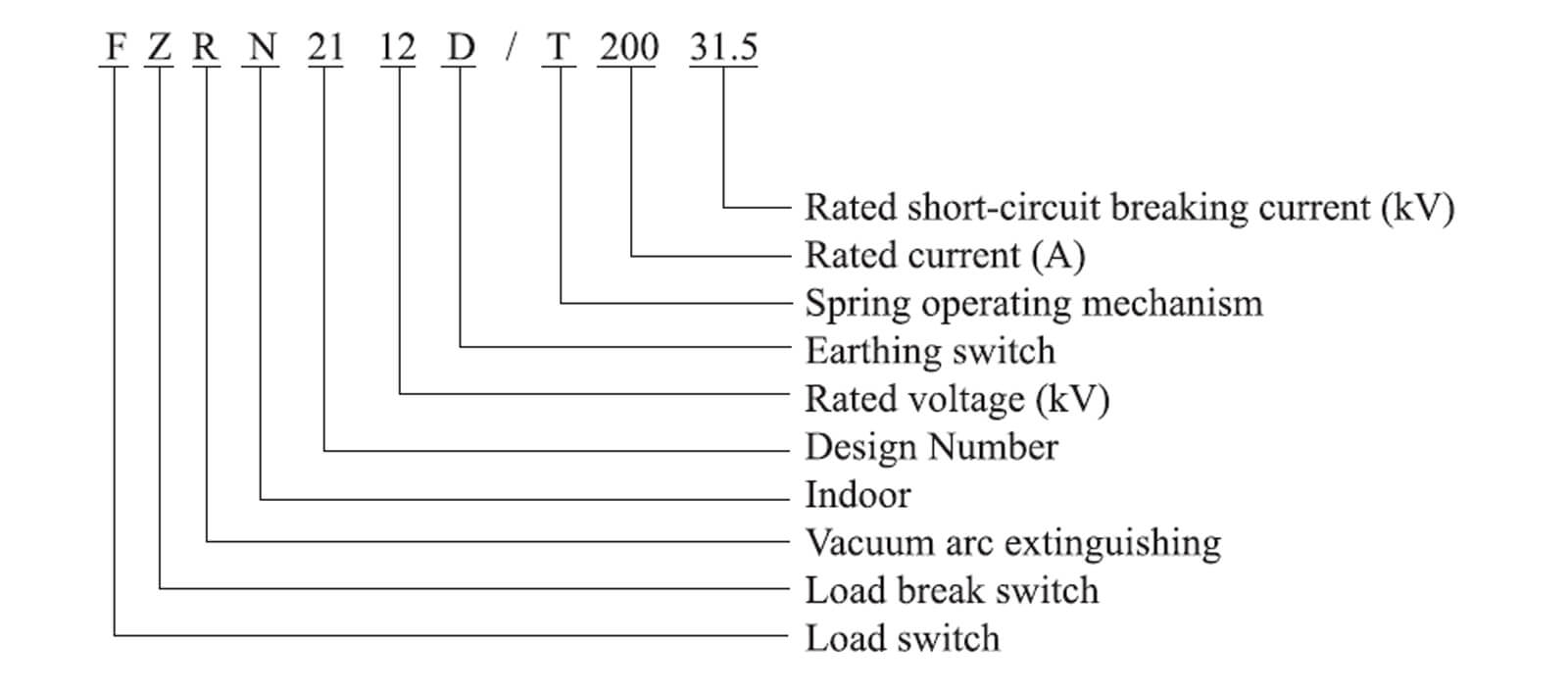

Modellbetydelse

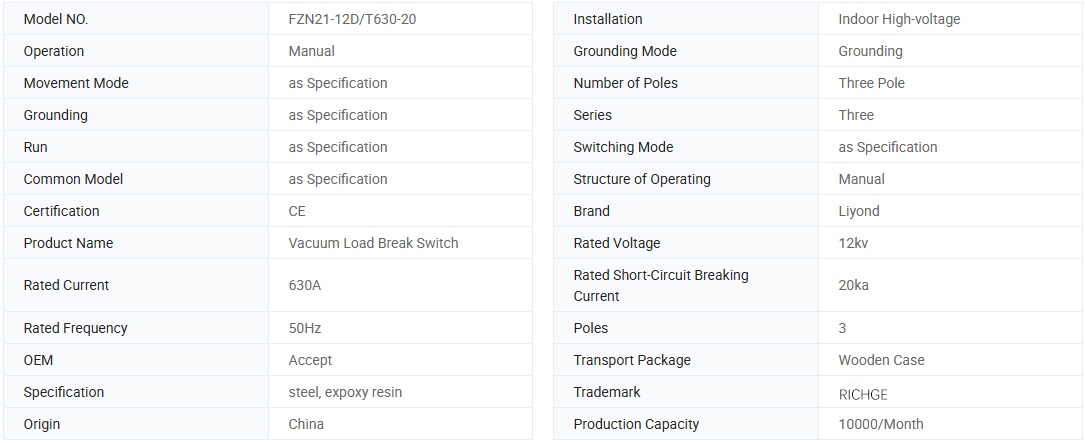

Tekniska parametrar

Kontur och installationsdimensioner

Miljöförhållanden

1. Den omgivande lufttemperaturen överstiger inte 40 ℃, och den genomsnittliga anläggningen uppmätt i 24 timmar överstiger inte 35 ℃, den lägsta omgivande lufttemperaturen är -25 ℃;

2. Effekten av solljusstrålning kan ignoreras;

3. Höjden överstiger inte 2000m;

4. Inget ledande damm, frätande gaser och vattenånga platser;

5. Ingen eld, explosion farliga platser;.

6. Platser utan ofta och våldsam vibration.
