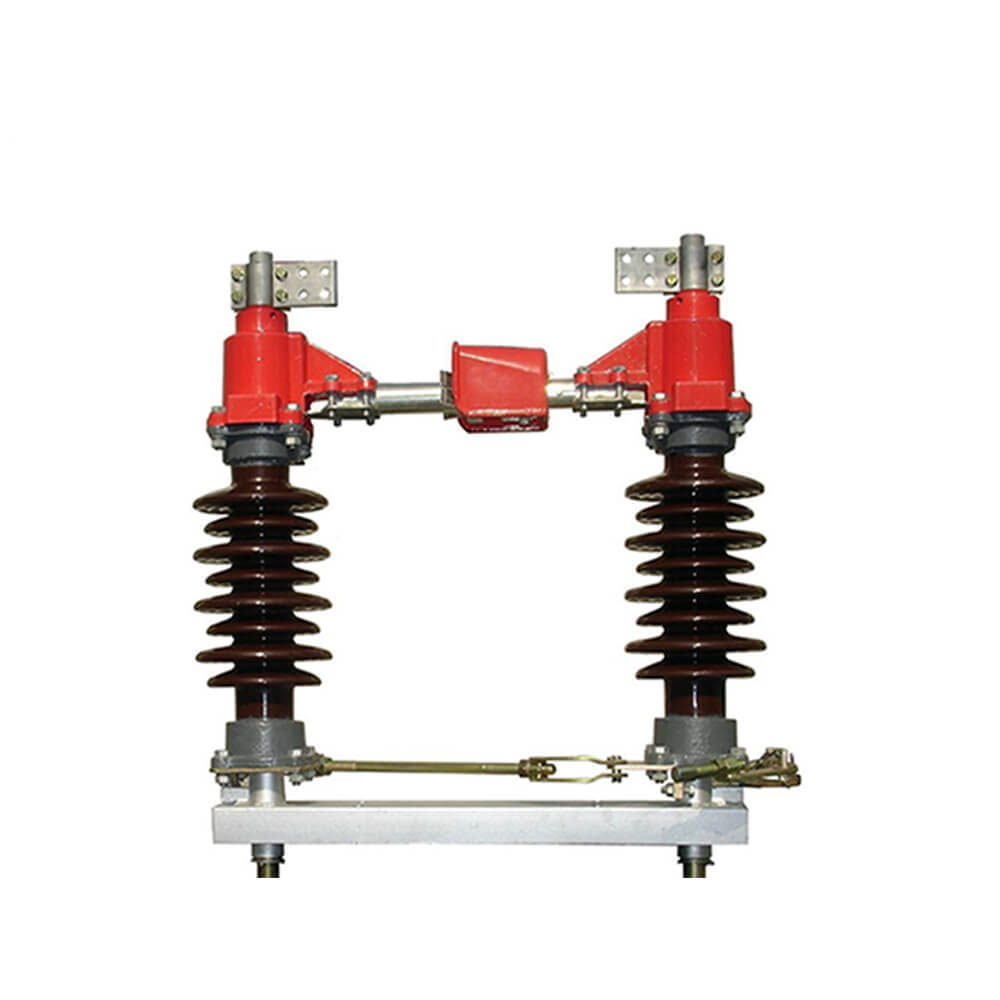

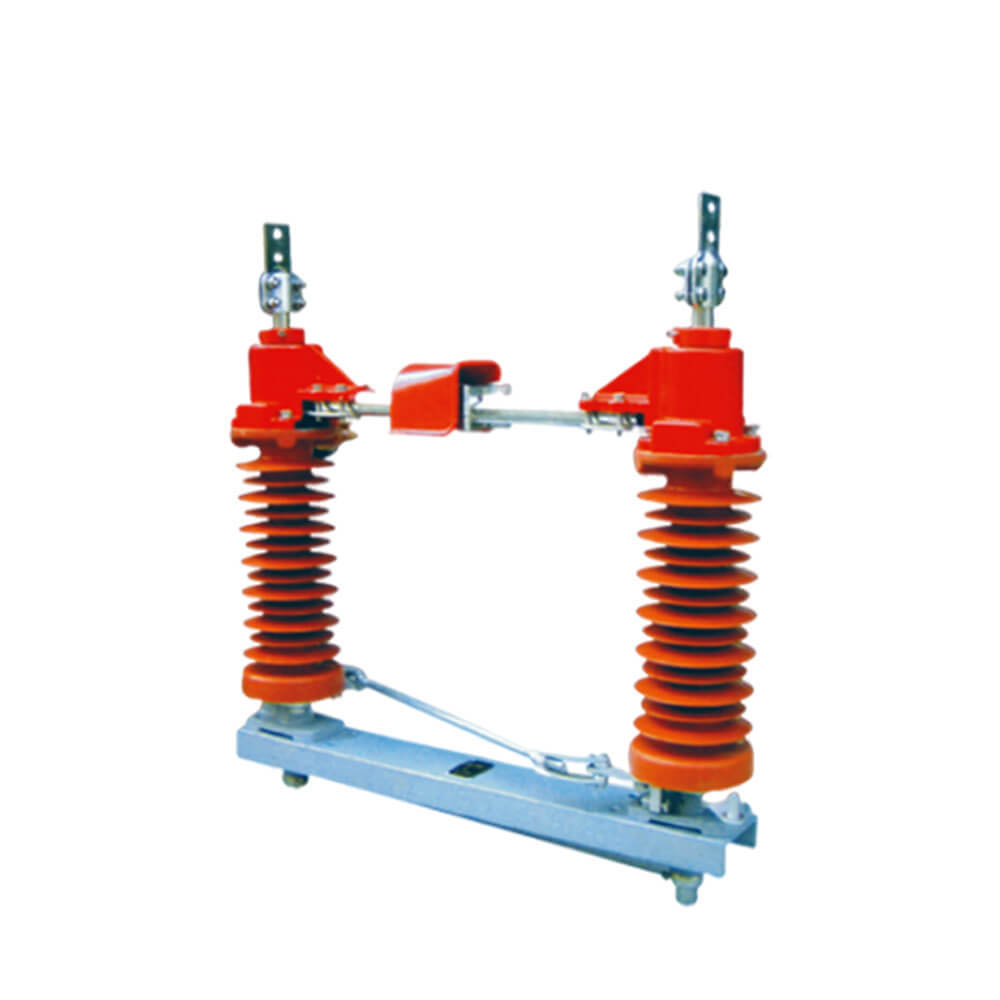

GW4-serien utomhus AC elektrisk frånskiljare 12kV 40,5kV Enkelpolig isolering häxa

GW4-12(40.5) Utomhus HV-frånskiljare

  Högspänningsfrånskiljare är en viktig brytaranordning i elsystemet för kraftverk och transformatorstation, som måste användas tillsammans med högspänningsbrytare. Den används för att ansluta, skära av eller byta ledningar av högspänningsutrustning under tillstånd av spänning och belastning. Dess huvudfunktioner är: att säkerställa säkerheten för elektriska högspänningsapparater och enheter i underhållsarbete, att isolera spänningen, kan inte användas och avbrytas, ingångsbelastningsström och kortslutningsström, kan endast användas för vissa omkopplingsoperationer som inte producerar stark båge, det vill säga, den har inte en bågsläckningsfunktion; beroende på installationsplatsen kan den delas in i inomhustyp och utomhustyp, enligt antalet isoleringstolpar, enkelkolonntyp, dubbelpelartyp och trekolumntyp, med tillvalsutrustning för varje spänningsnivå.

  GW4-12(40.5)utomhus AC högspänningsfrånskiljare används för att öppna och stänga krets med spänning men obelastad 50/60Hz, 12(40,5)kV kraftsystem. Den överensstämmer med standarderna IEC129-1984 AC-frånkopplingsbrytare och jordningsbrytare och GB1985 och andra relativa standarder.

Arbetsmekanism

  Högspänningsfrånskiljare kan säkerställa säkerheten för elektriska högspänningsapparater och enheter i underhållsarbetet och spelar rollen som isolerande spänning. Den kan inte användas för att bryta, mata in belastningsström och bryta kortslutningsström. Den kan endast användas för vissa kopplingsoperationer som inte ger en stark ljusbåge, det vill säga den har ingen ljusbågssläckningsfunktion. Beroende på olika installationsplatser kan den delas in i inomhustyp och utomhustyp, och den kan delas in i inomhustyp och utomhustyp enligt antalet isoleringspelare Kolumntyp, dubbelpelartyp och trekolumntyp, med tillvalsutrustning för varje spänningsnivå. Det kan också på ett tillförlitligt sätt isolera den avstängda delen av högspänningsdistributionsanordningen från den spänningsförande delen, för att säkerställa säkerheten för underhållsarbetet. Alla kontakter på högspänningsfrånskiljaren är exponerade i luften med tydliga brottpunkter. Frånskiljaren har ingen ljusbågssläckare, så den kan inte användas för att bryta belastningsströmmen eller kortslutningsströmmen. Annars, under inverkan av högspänning, kommer brytpunkten att producera en stark ljusbåge, som är svår att släcka själv, och till och med kan orsaka överslag (kortslutning mellan faser eller faser), bränna utrustningen och äventyra personlig säkerhet Det är en allvarlig olycka att "dra i frånskiljaren med last".

  Högspänningsfrånskiljare kan också användas för att byta vissa kretsar för att ändra systemets driftläge. Till exempel, i en dubbelbusskrets, kan en högspänningsfrånskiljare användas för att koppla om driftkretsen från en buss till en annan.

Strukturfunktion

 Denna frånkopplingsbrytare består av piedestal, isolerande stag, elektriskt material och manövermekanism. Det finns två stag på varje stolpe, och ett elektriskt blad är installerat på toppen av varje stag och anslutningspunkten för de två bladen är mellan de två stag. Med drivning av manövermekanismen kan de två bladen rotera horisontellt nittio grader för att stängas. Vi kan ansluta tre enpoliga frånskiljare till en trepolig kopplingsbrytare genom länkstång. Denna frånkopplingsbrytare kan matchas med CS11 typ eller CS17 typ manuell mekanism, däri kan CS17 användas i frånskiljare med jordningskoppling. (motormekanism kan installeras enligt användarens krav), rimlig struktur, flexibel drift; bekväm installation, kan använda enpolig eller trepolig; brett kontaktavstånd, säker och pålitlig isolering. Jordningstypen är flexibel enligt användarens krav, enkeljordning dubbeljordning eller utan jordning kan väljas.

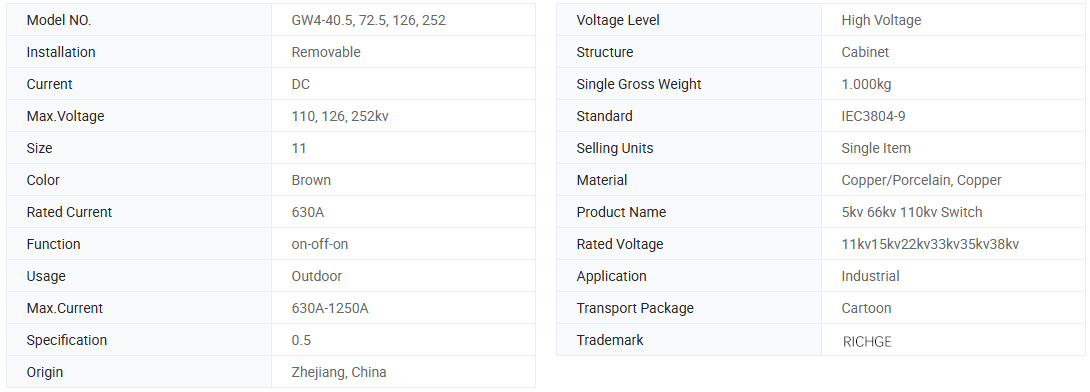

Grundläggande info.

Teknisk parameter

Modell	Märkspänning (kV)	Märkström (A)	Tål ström (kA)	4s kort tid tål ström (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40,5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

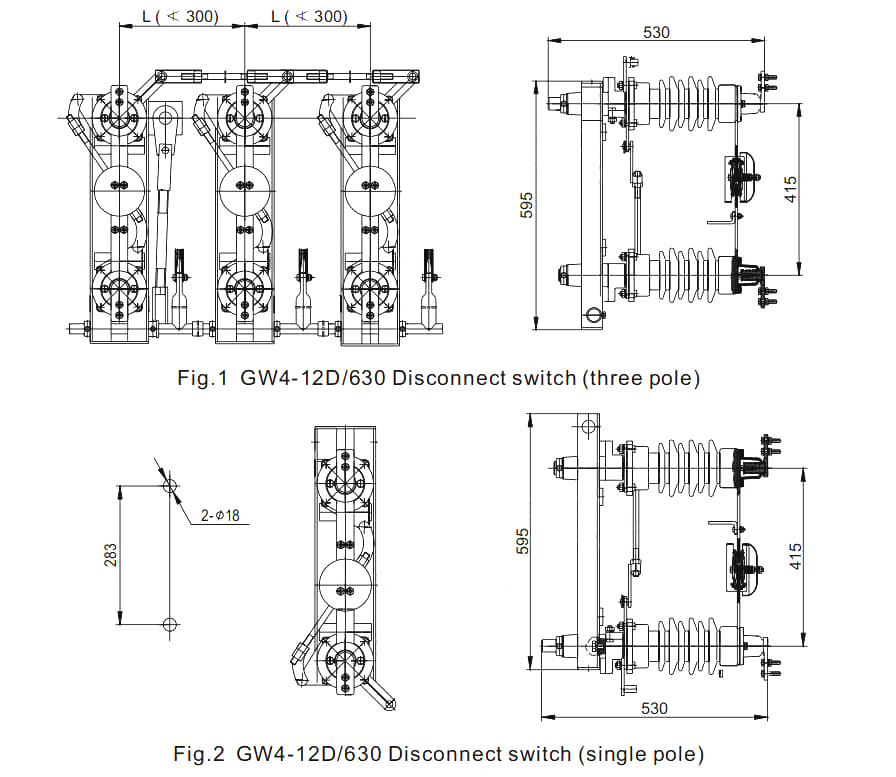

· Ritning

Använd miljöförhållanden

1. Höjd: ≤3000m;

2. Omgivningstemperatur: -25℃~+40℃;

3. Vindhastighet: ≤35m/s;

4. Föroreningsgrad: ≤III;

5. Jordbävningsintensitet: ≤8 grader;

6. Tillämpliga tillfällen bör vara fria från brandfarliga, explosiva ämnen, kaustik gas.

Beställningsinstruktioner

●Acceptera OEM & ODM: JA

●Certifikat: CE, testrapporter

●Produktionstid: 7~12 arbetsdagar

●Garantiperiod: 12 månader

●Leveranstid: 15 dagar

●När du beställer den här omkopplaren, vänligen ange modellspecifikation, märkspänning, märkström och andra tekniska data.

●Om det finns speciella krav kan du förhandla med oss ​​för att lösa dem.
