3V-serien 3/2-vägs pneumatisk magnetventil | Direkt- och pilotstyrd NC/NO-kontrollventil

Märke: SOLH by Richge Technology

1. Produktöversikt & strukturellt gränssnitt

     SOLH 3V-serien är en standard3/2-vägs elektriskt styrd riktningsmagnetventil tillgänglig idirekt agerande ochpilotstyrd strukturer. Designad specifikt för enkelverkande cylinderstyrning, pneumatisk kretsomkoppling och vakuumsystemreglering, ger den två kärnkonfigurationer: Normally Closed (NC) och Normally Open (NO). Med en hållbar kropp av aluminiumlegering, kompakt struktur, snabb respons och valfri start utan tryck, fungerar den som standard universalkontrollventil för pneumatiska automationssystem i miniatyr.

  1.1 Standard 3/2 Way Port Definition

     • P Port: Huvudluftintag

     • En hamn: Arbetsport, ansluten till enkelverkande pneumatiska cylindrar eller vakuummunstycken

     • R Port: Luftutblåsningsport, installera ljuddämpare för brusreducering

  1.2 Drivning & strukturell klassificering

     • Körläge: Elektromagnetiskt direktverkande / pilotstyrd tillval

     • Serietyp: Direktverkande (3V1/3V2); Pilotstyrd (3V100/3V200/3V300)

     • Kroppsmaterial: Höghållfast aluminiumlegering, lätt och hållbar

2. Arbetsprincip för 3/2-vägsventil

     3V-serien antar enspolskontrolldesign, uppdelad i NC- och NO-typer med helt oberoende arbetslogik, allmänt använd för automatisk återställning av cylinder och vakuumkretskontroll.

  2.1 Normally Closed (NC) – Vanligaste typen

  Tillämpliga modeller: 3V110, 3V210, 3V310

     • Avstängning Återställningstillstånd: Fjäderåterställning tätar P-inloppsporten; Port A kommunicerar med port R för avgas, inget utgående tryck.

     • Power-on Working State: Elektromagnetisk kraft drar ventilkärnan för att byta; P-inloppet ansluter till en arbetsport för lufttillförsel; R avgasporten är helt stängd.

  2.2 Normalt öppen (NO) Typ

  Tillämpliga modeller: 3V120, 3V220, 3V320

     • Avstängning Återställningstillstånd: P-inloppet kommunicerar med en arbetsport för kontinuerlig lufttillförsel; R avgasporten är stängd.

     • Power-on Working State: P-inloppsporten är förseglad; En fungerande port kommunicerar med R-port för tryckavlastning och avgas.

3. Serieklassificering och specifikationsparametrar

  3.1 Direktverkande serie (3V1 / 3V2) – Nolltrycksstart

  Core Advantage: Stöder 0MPa nolltrycksstart, ultrasnabb svarshastighet (＜0,05s), stabil prestanda för lågtrycks- och vakuumarbetsförhållanden.

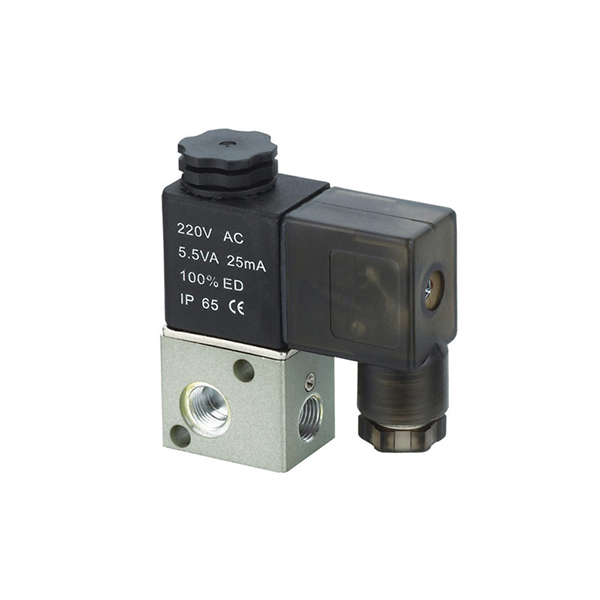

  • 3V1 Micro Series

￮ Portstorlek: M5, G1/8 (06)

￮ Flödesområde: 10,2 mm² (CV=0,6)

￮ Typisk modell: 3V1-06, 3V1-M5

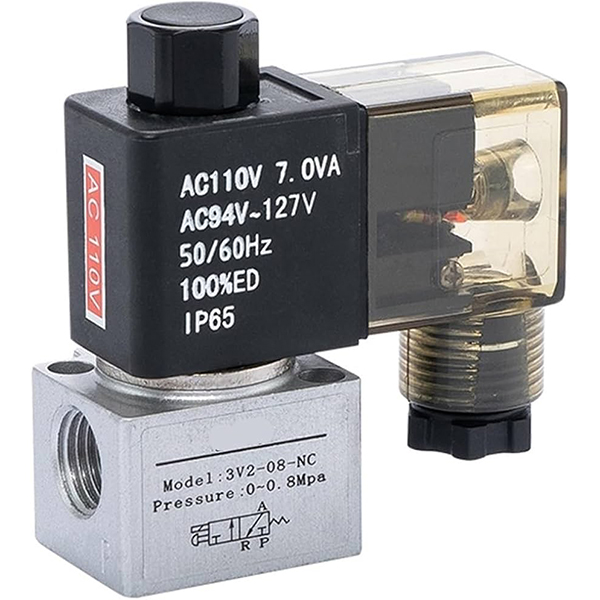

  • 3V2 Mini-serien

￮ Portstorlek: G1/8 (06), G1/4 (08)

￮ Flödesområde: 17,0 mm² (CV=1,0)

  3.2 Pilotstyrd serie (3V100 / 3V200 / 3V300) – stort flöde

  Core Advantage: Stor flödeskapacitet och låg strömförbrukning; kräver minimalt starttryck för stabil omkoppling, lämplig för standardtryckpneumatiska kretsar.

  • 3V100-serien: Portstorlek M5, G1/8 (06)

  • 3V200 Universal Series

￮ Portstorlek: G1/4 (08)

￮ Flödesområde: 17,0 mm² (CV=1,0)

￮ Typisk modell: 3V210-08

  • 3V300 Large Flow Series

￮ Portstorlek: G3/8 (10)

￮ Flödesområde: 28,0 mm² (CV=1,65)

4. Komplettera modellkodningsregler och beställningsexempel

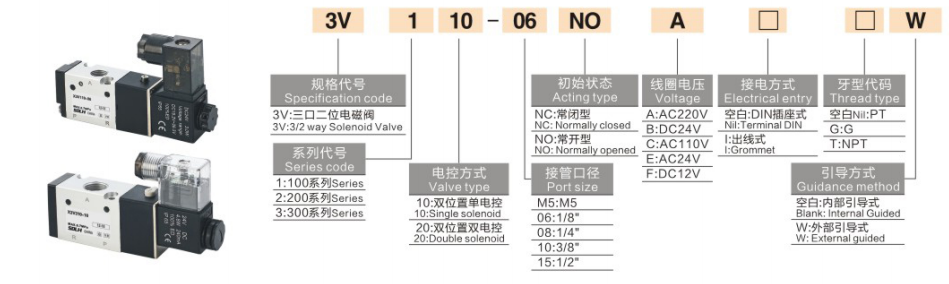

  1. Kodningslogik: 3V [Seriekod] [Funktionskod] - [Portstorlek] [Spänningskod] [Kabelkod]

 2. Exempel på standardbeställning

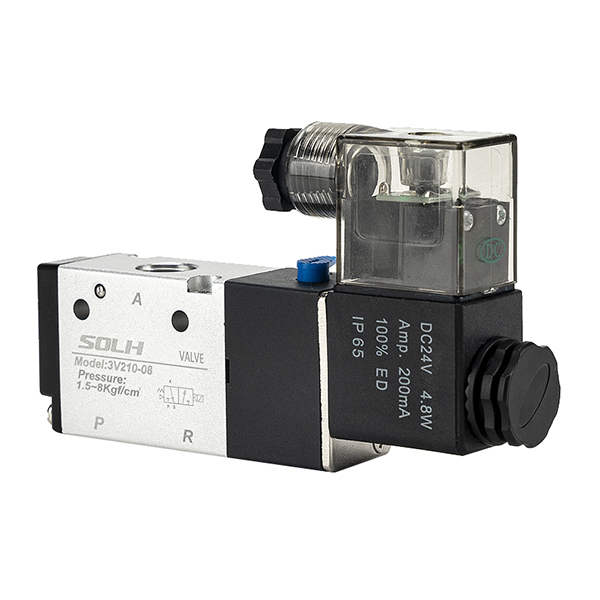

     • 3V210-08-B: 3/2-vägs, NC-typ, G1/4-port, DC24V, DIN-uttag

     • 3V1-06-A: 3/2-vägs, NC-typ, G1/8-port, AC220V

5. Tekniska kärnparametrar

6. Kärnproduktens fördelar

     • Dedikerad 3/2-vägsdesign: Perfekt matchad med fjäderåtergående enkelverkande cylindrar, exklusivt för fastspänning, domkraft och återställning av pneumatiskt utförande.

     • Dubbla arbetslägen: Valfri typ Normally Closed (strömavstängning) och Normally Open (strömavstängd) för att anpassa sig till olika processlogik.

     • Dubbla Drive-alternativ: Direktverkande typ stöder nolltrycksstart för vakuum/lågtrycksscenarier; pilotstyrd typ realiserar stort flöde och stabil drift med låg effekt.

     • Kompakt & hållbar: Miniintegrerad struktur, utmärkt tätningsprestanda, lång livslängd och smörjfri design.

     • Flexibel elektrisk konfiguration: Flera spänningsspecifikationer (AC220V/110V/24V, DC24V/12V) och dubbla ledningslägen möter globala matchningskrav.

     • Hög kompatibilitet: Samma installationsstorlek som 3A pneumatiska styrventiler och 3L handdragventiler, stöder direkt utbyte och uppgradering.

7. Typiska tillämpningsscenarier

     • Automatisk styrning av enkelverkande cylindrar (klämning, domkraft, fjäderåterställningsmekanism)

     • Omkoppling av vakuumgenerator och vakuumsugmunstycke (direktverkande typ stöder undertryckskontroll)

     • Pneumatisk krets på/av-kontroll, utrustningssäkerhetsspärr, liten ställdonjog-drift

     • Direkt ersättning för 3A luftstyrda ventiler och 3L handmanövrerade ventiler i standardpneumatiska system

Sammanfattning av en mening

     SOLH 3V-serien är en standard 3/2-vägs elektromagnetisk riktningsventil med NC/NO dubbla lägen och direkt/pilot dubbla drivstrukturer, professionellt applicerad på enkelverkande cylinderdrivning och vakuumkretsstyrning, som fungerar som kärnkontrollkomponenten för pneumatiska automationssystem i miniatyr.
