4A Series 5/2 & 5/3-vägs pneumatisk styrventil | Ren luftstyrd riktningsventil

Märke: SOLH by Richge Technology

1. Produktöversikt & kärnstruktur

     SOLH 4A-serien är en AirTAC-standard5/2-vägs & 5/3-vägs extern pneumatisk riktningsventil, betraktas somren pneumatisk version av 4V-seriens magnetventiler. Helt driven av luftsignaler utan några elektriska komponenter eller elektromagnetiska spolar, levererar den en egensäker pneumatisk omkopplingsprestanda. Designad för explosionssäkra pneumatiska kretsar utan strömförsörjning och säkerhetsspärr, har den en spolestruktur, pålitlig tätning och höghållfast aluminiumlegering, vilket uppnår perfekt kompatibilitet och utbytbarhet med vanliga 4V-ventiler.

  1.1 Standard 5-portars gränssnittsdefinition

     • P Port: Huvudintag för tryckluft

     • A/B-arbetshamnar: Utgångsportar för anslutning av dubbelverkande cylindrar för att styra förlängning och indragning

     • R/S avgasportar: Tryckavlastande avgasportar, kompatibla med standard ljuddämparinstallation

     • Körläge: Extern pneumatisk styrning, luftsignaler från bilaterala styrportar

     • Strukturfunktion: Precisionsutformning av glidspole, hållbar kropp av aluminiumlegering, stabil och långlivad tätningsprestanda

2. 5/2-vägs pneumatisk styrventil (grundläggande reversering)

  2.1 Enkel pneumatisk styrning (4A110/210/310/410)

     • Arbetsprincip: Lufttryck applicerat på ena sidans kontrollport för ventilreversering; automatisk fjäderåterställning efter tryckavlastning.

     • Kärnegenskaper: Felsäker återställningsdesign med luftavstängning, enkel struktur och hög driftstabilitet.

     • Typisk modell: 4A210-08 (G1/8-port, enkel luftkontroll, 5/2-vägs)

  2.2 Dubbel pneumatisk styrning (4A120/220/320/420)

     • Arbetsprincip: Alternativ trycksättning av bilaterala luftkontrollportar; ingen återställningsfjäder, bibehåller aktuellt ventilläge efter luftavstängning medminnesspärrfunktion.

     • Kärnegenskaper: Hög positioneringsnoggrannhet, energibesparande drift (ingen kontinuerlig lufttillförsel krävs), stabil luftavstängningsposition.

     • Typisk modell: 4A220-08 (G1/8-port, dubbel luftkontroll, 5/2-vägs)

3. 5/3-vägs dubbel pneumatisk styrventil (precisionsmellanstyrning)

  Alla 5/3-vägs 4A-seriemodeller (4A130/230/330/430) använder dubbel pneumatisk styrning, utrustad med tre professionella mellanlägesfunktioner för att möta avancerade pneumatiska styrkrav.

     • Stängt centrum (C-typ): Alla portar helt stängda i mittläget. Realiserar cylinderlåsning, tryckhållning och fallskydd för vertikala och upphängda stationer.

     • Avgascentrum (E-typ): A/B-arbetsportar kommunicerar med avgasportar i mittläget. Systemet släpper trycket helt, vilket möjliggör fritt flytande av cylindern, manuell felsökning och utrustningssäkerhetsskydd.

     • Tryckcentrum (P-typ): P-luftintaget kommunicerar med båda A/B-portarna i mittläget. Konverterar dubbelverkande cylinder till enkelverkande utgång, lämplig för synkron fastspänning och kraftbalanskontroll.

4. Standardmodellkodningsregler och vanliga modeller

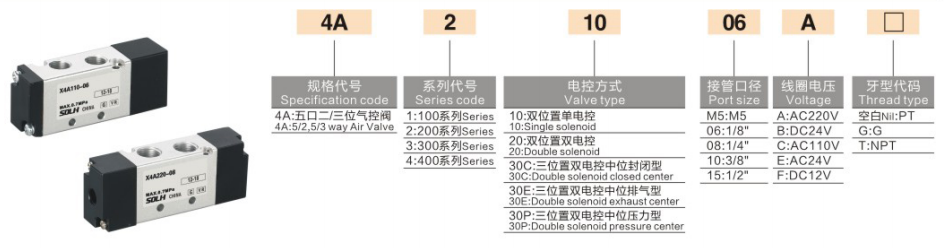

 1. Kodningslogik: 4A [Storlekskod] [Kontroll / Mellanfunktionskod] - [Portstorlek]

  2. Vanliga vanliga modeller

     • 4A210-08: Enkel pneumatisk kontroll, 5/2-vägs, G1/4-port

     • 4A220-08: Dubbel pneumatisk styrning, 5/2-vägs, G1/4-port

     • 4A230C-08: Dubbel pneumatisk kontroll, 5/3-vägs stängt centrum, G1/4-port

     • 4A310-10: Enkel pneumatisk kontroll, 5/2-vägs, G3/8 stor flödesport

5. Tekniska parametrar för universell kärna (AirTAC-standard)

6. Kärnproduktens fördelar

     • Inbyggd explosionssäker och säker: Ren pneumatisk struktur utan elektriska komponenter och gnistor. Fullt anpassningsbar till dammiga, fuktiga, brandfarliga och explosiva arbetsmiljöer, vilket ger noll risk säker drift.

     • Dual Control Memory-funktion: Dubbla pneumatiska styrmodeller bibehåller ventilläget efter luftavstängning, stödjer långtidspositionering och tryckhållning utan kontinuerlig lufttillförsel, energibesparande och stabil.

     • Mångsidiga mellanfunktioner i tre lägen: Utrustad med tre mellanlägen C/E/P för att täcka cylinderlåsning, tryckavlastningsfri flytande och synkront klämtrycksstabiliseringskrav.

     • 100 % universell utbytbarhet: Konsekventa installationsmått och flödesparametrar med 4V-seriens magnetventiler, som möjliggör direkt utbyte och uppgradering av elektriska styrsystem till rena pneumatiska system.

     • Stabil och hållbar prestanda: Precisionsspolstruktur med lågt friktionsmotstånd, lågt starttryck, utmärkt lufttäthet och lång livslängd med smörjfri drift.

7. Typiska tillämpningsscenarier

     • Dubbelverkande cylinderpneumatisk reverseringskontroll och säkerhetsspärrsystem för utrustning

     • Explosionssäker zon, icke-strömutrustning, pneumatiska styrkretsar för gruvdrift, kemisk industri och beläggningsindustrin

     • Säkerhetspneumatiska kretsar som kräver återställning av luftavstängning eller långvarig positionshållning

     • Rena pneumatiska logiksystem som består av handventiler, mekaniska styrventiler och pneumatiska rörelseventiler

Sammanfattning av en mening

  SOLH 4A-serien är en universell 5/2 & 5/3-vägs ren pneumatisk riktningsventil med enkel/dubbel luftkontroll och tre C/E/P mittfunktioner. Med egen säkerhet och utbytbara dimensioner i 4V-serien är det den föredragna kärnkomponenten för explosionssäkra, icke-elektriska och högsäkerhets pneumatiska styrkretsar.
