4M-serien NAMUR Standard 5/2-vägs magnetventil | Ställdon monterad plåttyp Ventil

Märke: SOLH by Richge Technology

1. Produktöversikt

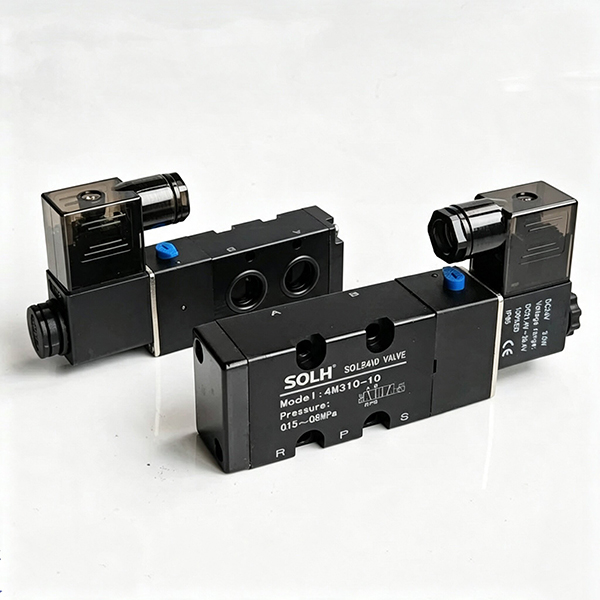

     SOLH 4M-serien är ett proffsNAMUR standard 5/2-vägs magnetventil av platttyp speciellt utformad för pneumatisk ställdon automatisk styrning. Den överensstämmer strikt med internationella NAMUR-sidomonteringsstandarder med standardmonteringshål på ventilbotten. Ventilen kan lamineras direkt och installeras på sidan av pneumatiska kulventiler och vridspjällsventiler utan mellanliggande adapterluftrör. Den används exklusivt för ventilautomatiska styrkretsar och matchar helt Airtac 4M-seriens standarder och skiljer sig strukturellt från konventionella 4V-rörmagnetventiler.

  1.1 Kärnproduktspecifikationer

     • Funktionsläge: 5/2-vägs (5-portars 2-läge)

     • Drivstruktur: Intern pilotspole typ, smörjfri drift

     • Montering Standard: NAMUR standard sidomontering (bas integrerad med P/A/B/R1/R2 luftkretsar)

     • Mainstream modeller: 4M210-08, 4M210-06, 4M110-06

2. Komplett modellkodningsregler och fullständig serielista

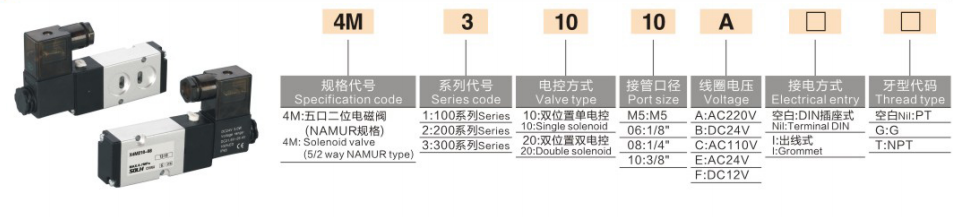

 1. Kodningslogik: 4M [Storlekskod] [Kontrollkod] [Funktionskod] - [Porttråd]

  2. Modellexempel

     4M210-08: 200 storlek, enkel elektrisk kontroll med fjäderåterställning, PT1/4 yttergänga port

 3. Fullständig lista över huvudmodeller

3. Tekniska kärnparametrar

4. NAMUR monteringskärnas fördelar & nyckelpunkter

     • Integrerad NAMUR Base Air Port: Ventilens botten är inbäddad med A/B-luftportar. Efter montering med ställdonet, dockar den automatiskt med ställdonets två luftintagshål. Inga externa luftrör krävs för A/B-portar; endast P-luftintag och R1/R2-utloppsportar behöver extern luftkällasanslutning, vilket förenklar rörstrukturen och minskar läckagepunkter.

     • Inbyggd manuell teststång: Utrustad med en manuell felsökningsknapp på ventilsidan, stödjer manuell ventilöppnings- och stängningstest efter strömavstängning, bekvämt för installation på plats, felsökning och underhåll av utrustning.

     • Dubbla kontrolllägesegenskaper: 4M×20 dubbla elektriska styrmodeller använder avstängd självlåsande minnesstruktur för att bibehålla den nuvarande ventilpositionen; 4M×10 enkla elektriska styrmodeller återställs automatiskt med fjäderkraft efter strömavstängning, och uppfyller kraven på säkerhetsåterställning respektive positioneringshållning.

     • Kompatibel grenrörsmontering: Har samma basspecifikation som 4V-serien (4M100M/200M/300M grenrörsbas). Den stöder centraliserad lufttillförsel för flera ventiler via grenrörsinstallation och kan även monteras direkt på ett enda ställdon för oberoende drift.

5. 4M NAMUR-ventil vs 4V konventionell rörventil | Valguide mot fel

6. Typiska matchningsapplikationer

     • Ventil automatiskt styrsystem: 4M210-08 matchad med DA/SR pneumatiskt ställdon + kul/fjärilsventil, flitigt använt i petrokemi, vattenbehandling och vätskeväxlingsutrustning för rörledningar.

     • Valve Island Integrated System: Använd 4M200M multi-link grenrörsbas för att realisera centraliserad lufttillförsel och integrerad installation av flera magnetventiler i 4M-serien för automatiserade rörledningskluster.

     • Pipeline Piping Matchning: Anslut utvändiga gängportar med raka kopplingar med KQ2 snabbkopplingar med hangänga för att snabbt docka med huvudluftkällsrörledningen för stabil och läckagefri anslutning.

Sammanfattning av en mening

     SOLH 4M-serien är en dedikerad NAMUR standard 5/2-vägs magnetventil för pneumatiska ställdon, med slanglös direktmontering, smörjfri drift och IP65-skydd, vilket är den optimala stödjande styrkomponenten för automatisk omkoppling av pneumatiska kulventiler och vridspjällsventiler.
