ACK Series Vinkelcylinder | 90°/180° rotation & nedåtklämma 2-i-1 cylinder

Märke: SOLH by Richge Technology

Produktöversikt & kärnstrukturella funktioner

     SOLH ACK-serien är en högpresterande 2-i-1 vinkelcylinder som integrerar 90°/180° rotation och linjär nedåtgående klämrörelse. Den täcker hålstorlekar från φ25 mm till φ63 mm och antar en professionell struktur med tre styrspår för hög precision och stark excentrisk belastningsmotstånd. Valfria enkelsidiga/dubbelsidiga tryckplattor och vänster/höger rotationsriktningar anpassas helt till olika fixturlayouter. ACK-cylindern har hög styvhet, lång livslängd och fastspänningskapacitet för tung last, och används i stor utsträckning för utrymmesbegränsade fastspänningsstationer för arbetsstycken i automatiserad bearbetning, svetspositionering och stansningsfixeringsprocesser.

1. Sammansatt rotation & fastspänning

• Standard arbetssekvens: Dra in → 90°/180° vänster/höger rotation → förläng för nedåtklämning

• Återställ sekvens: Dra in för att frigöra klämman → omvänd rotation → förläng och återställ

• Högprecisionspositionering: Standard 90° rotationsvinkel med ±1,5° hög noggrannhet; 180° rotationstyp tillval, vilket säkerställer repeterbar och pålitlig positionering av arbetsstycket.

2. Hög styvhet & förlängd livslängd

• Tre-Guide-Groove Struktur: Optimerad trevägsstyrningsdesign ger enastående rörelsestabilitet, hög styrnoggrannhet och stark anti-avböjningsförmåga, som effektivt motstår excentrisk belastning under fastspänning.

• Höghållfast materialkonfiguration: Kolvstången använder speciallegerat stål med värmebehandlingsprocess för utmärkt slitstyrka och hållbarhet. Cylinderkroppen genomgår hård anodiseringsbehandling för att förbättra korrosionsbeständigheten och strukturell styvhet.

• Premiumimporterade tätningar: Använder importerade tätningsmaterial med utmärkt anpassningsförmåga till komplexa arbetsförhållanden, vilket effektivt minskar luftläckage och avsevärt förlänger cylinderns totala livslängd.

3. Flexibel installation & diversifierad konfiguration

• Tillvalstyper av tryckplattor: ACK enkelsidig tryckplatta för smala arbetsstycken; ACKD dubbelsidig tryckplatta för breda arbetsstycken, täcker olika krav på fastspänning av arbetsstycket.

• Justerbar rotationsriktning: L (vänsterrotation moturs) och R (rotation åt höger medsols) valfria för att matcha olika stationslayouter på plats.

• Universell monteringsdesign: Utrustad med 4 bottengenomgående hål för direkt fixering, kompatibel med flänsmontering. Reserverade standardbrytarspår möjliggör bekväm installation av magnetiska strömbrytare för positionsdetektering.

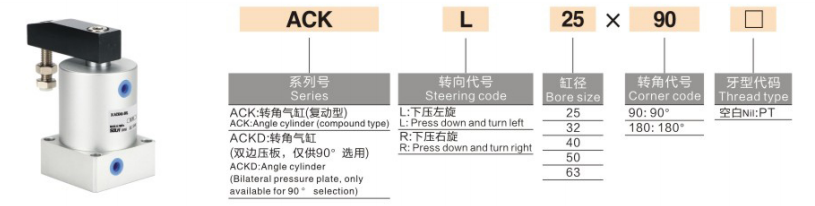

Kompletta modellnamnsregler och beställningsexempel

1. Typiska modellexempel: ACKL25-90, ACKDR40-90

2. Exempel på standardbeställning

• Enkelsidig vänsterrotation 90°: ACKL25-90 (φ25 hål, vänsterrotation, 90° standardvinkel)

• Dubbelsidig högerrotation 90°: ACKDR32-90 (φ32 hål, dubbelsidig platta, högerrotation, 90° vinkel)

• Large Bore Heavy-Duty Typ: ACKL63-90 (φ63 maximalt hål, vänstervridning, 90° vinkel för fastspänning med tung last)

Allmänna tekniska parametrar (20 ℃, 0,5 MPa standardtillstånd)

1. Grundläggande specifikationer

• Driftläge: Dubbelverkande sammansatt rörelse (rotation + nedåtklämning)

• Arbetstrycksområde: 0,15~1,0 MPa; Bevistryck: 1,5 MPa

• Omgivningstemperatur: -20℃~80℃

• Kolvens arbetshastighet: 50~200 mm/s

• Rotationsvinkel: 90° (standard); 180° (valfritt)

• Standard klämslag: φ25=12 mm; φ32=16mm; φ40=20 mm; φ50=25 mm; φ63=30mm

2. Teoretisk klämkraft (Enhet: N @0,5 MPa)

3. Produktvikt (Enhet: kg @90° standardtyp)

Typiska tillämpningsscenarier

• Verktygsmaskiner och svetsarmatur: Idealisk för klämning av arbetsstyckespositionering, svetsfixering och stansningsstations-anti-shifting. Den integrerade rotations- och fastspänningsfunktionen 2-i-1 förenklar den mekaniska strukturen och sparar installationsutrymme.

• Elektronisk och precisionskomponentbearbetning: Lämplig för pallklämning, jiggfixering och mikroprecisionsdelpositionering. Den har hög positioneringsnoggrannhet och låg dammgenerering, som uppfyller strikta krav på precision och renhet.

• Automatiserad överföringsmekanism: Används i stor utsträckning för roterande bordsbegränsning, positionering av vippmekanismer och kortslagsklämstationer, vilket ger stabil, jämn och repeterbar sammansatt rörelseprestanda.

• Heavy-Duty Fixering Arbetsförhållanden: Med stark spännkraft och utmärkt anti-excentrisk belastningskapacitet, anpassar den sig perfekt till tunga arbetsstycken fastspänning, formfixering och precisionspositionering med stor last.

3-stegs snabbvalsguide

1. Val av hålstorlek: Välj hålstorlek efter faktisk spännbelastning. Se till att den teoretiska klämkraften ≥ faktisk last × 1,5 säkerhetsfaktor; prioritera φ40 eller större hål för tunga arbetsförhållanden.

2. Slagval: Standard klämslag varierar från 12 mm till 30 mm. Reservera 3~5 mm slagmarginal enligt arbetsstyckets höjd för att undvika mekanisk störning under drift.

3. Val av konfiguration

￮ Typ av tryckplatta: Välj ACK enkelsidig platta för smala arbetsstycken; välj ACKD dubbelsidig platta för breda arbetsstycken.

￮ Rotationsriktning: Välj L vänsterrotation eller R högerrotation enligt aktuell stationslayout och mekaniska störningsförhållanden.

Sammanfattning av en mening

     Vinkelcylindern i SOLH ACK-serien har en högprecisionsstruktur med tre styrspår, som stöder 90°/180° rotation och nedåtklämningsintegrering. Med valfria enkel-/dubbelsidiga tryckplattor, flexibel vänster/höger-rotation och utmärkt anti-avböjningsprestanda för tung last, är det en högstyvhet och lång livslängd klämlösning för olika automatiserade fixturstationer med begränsad utrymme.
