C85-seriens minicylinder i rostfritt stål
  • C85-seriens minicylinder i rostfritt stålC85-seriens minicylinder i rostfritt stål

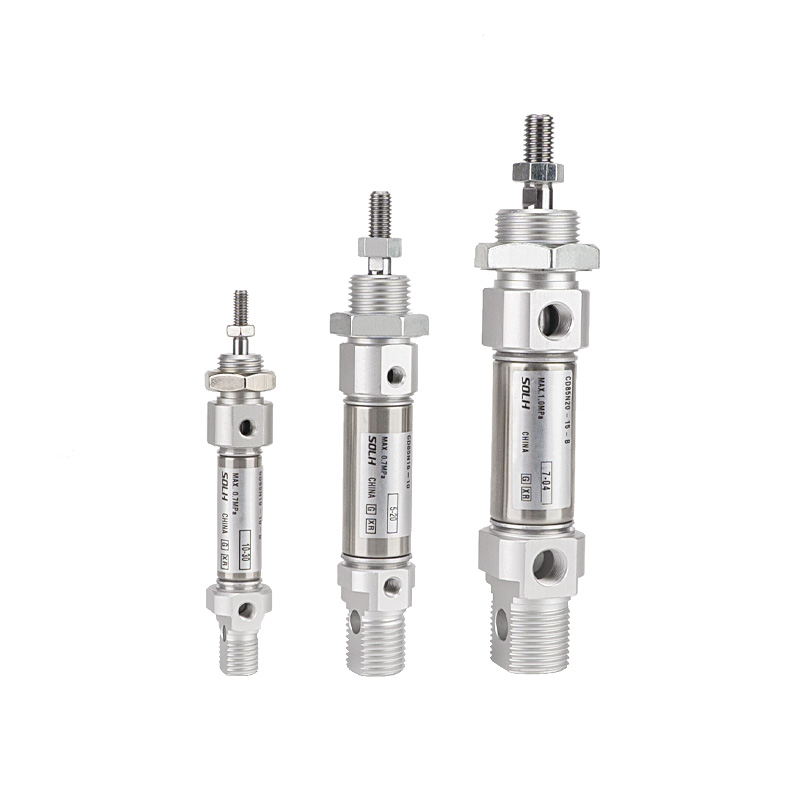

C85-seriens minicylinder i rostfritt stål

SOLH C85/CD85 minicylinder i rostfritt stål uppfyller ISO 6432 internationell standard och kan direkt bytas ut mot motsvarande SMC-modeller. Hålstorlekar: φ8/10/12/16/20/25 mm. Pipa och kolvstång är gjorda av 304 rostfritt stål med utmärkt rost- och korrosionsbeständighet, applicerbart på fuktiga, milda sura och alkaliska miljöer, såväl som rena produktionslinjer för livsmedels-, läkemedels- och elektronikindustrin. Cylindern har en dragstångsfri, krympt ändlocksstruktur och har en slimmad och lätt design. Kompletta varianter inkluderar standard dubbelverkande, enkelverkande fjäderretur/förlängning, dubbelstångssynkron typ och C85K fyrkantig icke-roterande stångcylinder. CD85-versionerna är utrustade med inbyggd magnetring för positionsdetektering via magnetomkopplare. Standard gummikudde medföljer; suffix C luftkudde är valfritt för φ10~25 modeller för att absorbera stötar under höghastighetsdrift. Det lägsta starttrycket når 0,05 MPa, vilket stöder långvarig oljefri drift med kolvhastigheter från 50 till 1500 mm/s, perfekt för högfrekvent fram- och återgående korta slag. Kompletta uppsättningar av ISO-standardmonteringsalternativ finns tillgängliga: integrerad gaffel, fläns, fotfäste, tappfäste och mer. Jämfört med MI- och MA-cylindrar, äger C85 globalt erkända ISO-dimensioner, vilket ger enastående bekvämlighet för utrustningsbyte på utomeuropeiska marknader. En säkerhetsmarginal på minst 50 % rekommenderas vid valet.

C85-seriens minicylinder i rostfritt stål (ISO 6432 standard, SMC-kompatibelt system)

Märke: SOLH by Richge Technology | Exportorienterad produktkatalog

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH C85-seriens minicylinder i rostfritt stål uppfyller ISO 6432 internationell standard, borrningsområde φ8~25mm. Funktioner: kompakt kontur, korrosionsbeständighet, höghastighets- och högfrekvensprestanda, oljefri drift. Bred utplacerad inom livsmedel, läkemedel, elektronik och allmän pneumatisk automationsutrustning.


Kärnstruktur och designfunktioner

   1. Standard: ISO 6432 (φ8–φ25), universella monteringsmått för den globala minicylindermarknaden.

   2. Material: 304 rostfritt stålrör, kolvstång och låsmutter; rostbeständig, lämplig för fuktiga, svaga syror och svaga alkaliska arbetsförhållanden.

   3. Struktur: Rullpressade ändstycken, dragstångsfria, rak cylindrisk form, liten storlek och lätt.

   4. Driftsvarianter

     -- Enkelstav dubbelverkande (Standard)

     -- Enkelverkande (fjäderretur/fjäderförlängning)

     -- Dubbelstavs synkron cylinder

     -- C85K Icke-roterande stavtyp

   5. Kudde: Standard gummikudde; luftkudde (suffix C) tillval för φ10–25 för att minska stöten vid höghastighetsrörelse.

   6. Tätning: Speciell dubbelriktad tätning med oljereservoarspår, lågt starttryck, lång livslängd under oljefritt arbetstillstånd.

   7. Positionsavkänning: Inbyggd magnetisk ring (kod D) tillval; magnetiska brytare installationslägen: A=spårspår, B=stålbandspår.

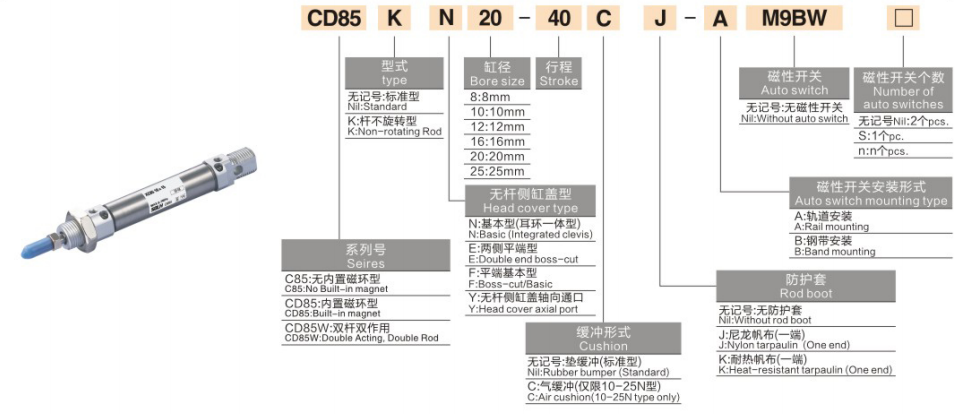

Komplett modellkodningsregel

   1. Modellexempel: CD85N25-100C-B

Segment
Koda
Definition
C85
Base-serien
ISO6432 minicylinder i rostfritt stål
D
Magnetalternativ
D=Inbyggd magnetring; Blank=Ingen magnet
N/F/E/K
Variantkod

N=Integrerad gaffel av bastyp

F=Platt ände typ

E=Singelverkande

K=Icke-roterande stång

25
Borrstorlek (mm)
8,10,12,16,20,25
100
Slaglängd
Max. 400 mm för dubbelverkande
C
Dämpa
Blank=Gummikudde; C=luftkudde (φ10~25 tillgängliga)
B
Switch Mount
A=Spårspår; B=Stålbandspår

  2. Beställningsreferensexempel: CD85N16-50

     -- Grundtyp, hål 16, slag 50, inbyggd magnet, gummikudde.


Tekniska standardspecifikationer (dubbelverkande)

Parameterobjekt
Specifikation
Borrstorlekar
φ8,10,12,16,20,25 mm
Driftstryck
0,1–1,0 MPa; Minsta starttryck: 0,05 MPa
Bevistryck
1,5 MPa
Omgivningstemperatur
-10~+70℃;-10~+60℃ för magnetutrustad modell
Kolvhastighet
50–1500 mm/s, lämplig för högfrekvent fram- och återgående rörelse
Dämpa
Standard gummikudde; luftkudde tillval (φ10–25)
Air Port tråd
M5×0,8 (φ8–16); G1/8 (φ20–25)
Smörjning
Försmord, oljefri drift stöds
Stroketolerans
±1,0 mm


Teoretisk dragkraft och dragkraft @0,6 MPa (enkelstav, enhet:N)

Borrning (mm)
Dragkraft (N)
Dragkraft (N)
Referens horisontell belastning (kg)
8
30
27
 1.5
10 47
43
2.3
12 68
62
3.4
16 121
 110
6.0
20 188
172
9.4
25 294
270
14.7


Monteringsformulär och härledda modeller

  1. ISO6432 monteringsalternativ

     -- N: Grundläggande typ med integrerad gaffel (mest populär)

     -- F: Axial montering med platt ände

     -- L: Enkelfotsfäste / M: Dubbelfotsfäste

     -- G: Flänsfäste

     -- NU: Trunnion-gaffelfäste

   2. Huvudderivatversioner

     -- CD85: Med inbyggd magnetring, kompatibel med magnetiska sensorer

     -- C85K: Icke-roterande fyrkantig kolvstång, vridfri positionering

     -- C85E: Enkelverkande (fjäderretur/fjäderförlängning)

     -- CWCD85E: Dubbelstång dubbelverkande cylinder, synkron rörelse


Jämförelse av urval: C85 VS MI VS MA

   1. ✅ Föredragna tillfällen för C85

     -- Livsmedels-, läkemedels- och elektronikindustrin: Rostfritt stål, ren kvalitet, korrosionsskydd

     -- Höghastighets- och högfrekvenscykler: 50–1500 mm/s korta fram- och återgående

     -- Kompakt utrustningslayout: φ8–25 smal cylindrisk kropp

     -- Fuktig & lätt frätande verkstadsmiljö

     -- Globalt utbytesbehov: ISO6432 universell dimension för direkt ersättning


 Snabbvalsguide i 3 steg

   1. Val av hål: Beräkna dragkraft och horisontell last, reserv ≥50 % säkerhetsmarginal; välj mindre hål för högre frekvensdrift.

   2. Slagbekräftelse: Lägg till extra 10–20 mm marginal; maximal slaglängd 400mm.

   3. Val av konfiguration

     -- Inbyggd magnet: lägg till kod D

     -- Höghastighetsreducering av slag: välj suffixet C luftkudde

     -- Krav mot vridning: välj K icke-roterande version

     -- Matcha monteringsform: N/F/L/M/G enligt utrustningens struktur


Sammanfattning av en mening

     SOLH C85/CD85 ISO6432 minicylinder i rostfritt stål är helt utbytbar med importerad SMC-serie, stöder höghastighets oljefri drift, flera monteringsmetoder och valfri antiroterande stång, idealisk linjär ställdon för livsmedel, medicinska och elektroniska automatiserade produktionslinjer.
