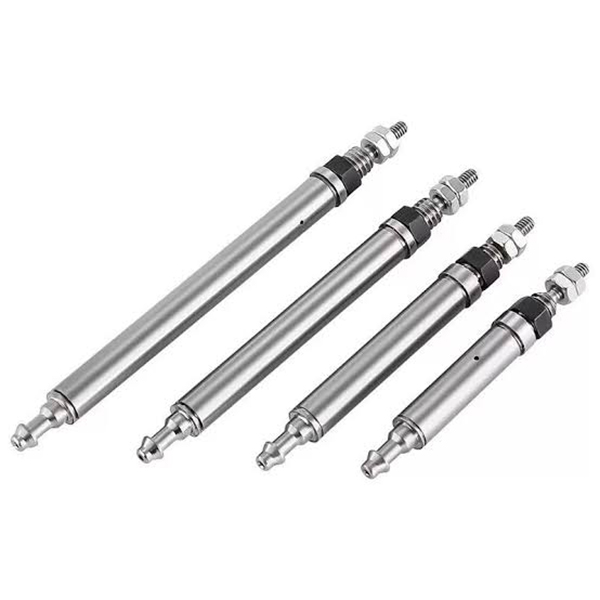

CJ1-serien miniatyrstiftcylinder (Ultra-liten mikroluftcylinder φ2,5 / φ4mm)

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH CJ1-serien är ultraminiatyr enkel-/dubbelverkande stiftcylindrar. Kärnfördelar: ultrakompakt liten kontur, lätt konstruktion, låg uteffekt och snabb respons. Designad för precisionskörning i trånga utrymmen, mikrobelastning push & pull-uppgifter, miniatyrstationer för elektronik och 3C-automation. Det är kärnaktuatorn för mikroautomationstillämpningar.

Kärnstruktur och designfunktioner

     -- Drivtyper: Enkelverkande (fjäderretur) & Dubbelverkande. Borealternativ: φ2,5 (exklusive enkelverkande); φ4 (finns för enkel-/dubbelverkande).

     -- Strukturella egenskaper: Rund kropp, smal stiftkolvstång, ingen inbyggd kudde, grundläggande ändgänga montering. φ4 modell ytterkroppsdiameter endast 4 mm, nettovikt så låg som flera gram.

     -- Dynamisk prestanda: Kuddfri struktur möjliggör snabb kolvrespons. Arbetshastighet: 50~500mm/s, lämplig för högfrekventa kortslagsrörelser.

     -- Material och tätning: Hårdanodiserad aluminiumkropp, NBR tätningskomponenter, oljefri design, kompatibel med rena eller lätt oljiga verkstadsmiljöer.

     -- Flexibel installation: Grundversion med gängor i båda ändar för axiell fixering. Portorientering på stavsidans huvud kan justeras ±90°, bekvämt för slangdragning i trånga layouter.

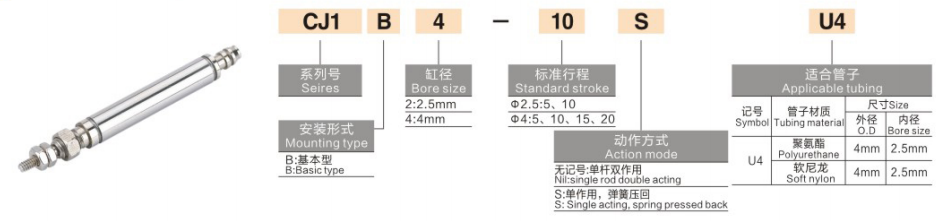

Komplett modellkodningsregel

   1. Modellexempel:CJ1B4-10SU4

   2. Standardorderreferensexempel

     -- CJ1B2-10SU4: Bore 2.5, slag 10, enkelverkande fjäderretur

     -- CJ1B4-15U4：Borning 4, slag 15, dubbelverkande

     -- CJ1B4-5SU4: Borrning 4, slag 5, enkelverkande fjäderretur

Tekniska specifikationer för universell kärna (0,5 MPa matningstryck)

Grundläggande konkurrensfördelar

   1. Ultra-miniatyr fotavtryck för trångt installationsutrymme

     -- Minsta hål φ2,5, ytterkroppsdiameter φ4, vikt endast 2~3,5 g, lätt integrerad i ultrakompakta utrustningslayouter.

   2. Låg dragkraft precision linjär körning

     -- Uteffekt dragkraftsintervall 0,64~6,3N @0,5MPa, idealisk för mikrobelastningar ≤100g, undviker stötskador på ömtåliga små arbetsstycken.

   3. Högfrekvent snabb respons

     -- Kuddfri struktur ger snabb aktivering, stöder ≥300 cykler per minut korta slag för att öka produktionseffektiviteten.

   4. Oljefri drift & lång livslängd

     -- NBR tätningssystem stöder oljefri tryckluft för rena produktionsmiljöer; mekanisk livslängd ≥3 miljoner cykler.

   5. Justerbar portriktning & enkel montering

     -- Luftport på stavsidan roterbar ±90°. Utvändiga gängor med dubbla ändar tillåter direkt axiell låsning utan extra monteringsfästen, vilket förenklar idrifttagning på plats.

Monteringsalternativ och typiska industriella applikationer

   1. Monteringsformulär

     -- Montering med axiell gänga: Skruva direkt på båda ändarna på utrustningen för rak push-pull-rörelse

     -- Montering av sidofäste: Valfritt miniatyrfäste för sidomontering, lämplig för svängning eller sidokörning

   2. Typiska tillämpningsscenarier

     -- 3C & Electronics: Hållbarhetstestning av mobilknappar, fastspänning av mikroplastdelar, spånutkastning och positionering

     -- Precisionsinstrumentering: Miniventilomkoppling, fiberoptisk positionering, finjusteringsmekanismer

     -- Allmän automation: lastning/avlastning av mikrokomponenter, lättviktsavdragning av etiketter, aktivering av miniatyrjigg

     -- Medicinsk utrustning: Teleskopisk rörelse av små instrument, framdrivning av mikrovätskor, precisionspositioneringsenheter

Snabbvalsguide i 3 steg

   1. Borrval baserat på nyttolast

     -- φ2,5 för belastning ≤50g；φ4 för belastning 50~100g. Reserv minst 50 % säkerhetsmarginal på grund av låga dragkraftsegenskaper.

   2. Strokebekräftelse

     -- Välj slaglängd efter önskad färdsträcka; prioritera kortare slag för stabil högfrekvent drift.

   3. Val av åtgärdsläge

     -- Enkelverkande (med suffix S): Enkelriktad push/pull med fjäderåterställning för strömavbrottssäkerhetsdesign

     -- Dubbelverkande: dubbelriktad exakt linjär körning utan returfjäder

Sammanfattning av en mening

     SOLH CJ1 pneumatisk cylinder med ultraminiatyrstift finns tillgänglig i enkelfjäderretur och dubbelverkande varianter med φ2,5 / φ4 hål, ultralätt kompakt design och justerbar luftportriktning, ger mikrolinjär rörelse med låg dragkraft precision, allmänt antagen för 3C-testning, precisionsinstrument och medicinsk miniatyrautomationsutrustning.
