CJ2K-serien Minicylinder i rostfritt stål｜Icke-roterande stavtyp

Märke: SOLH by Richge Technology

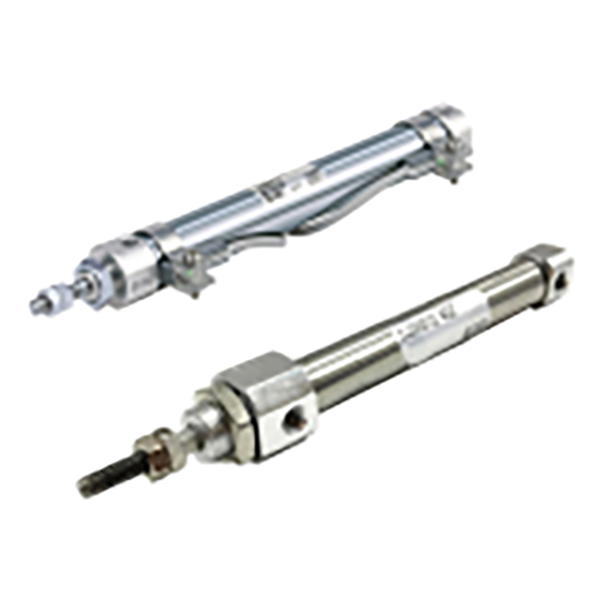

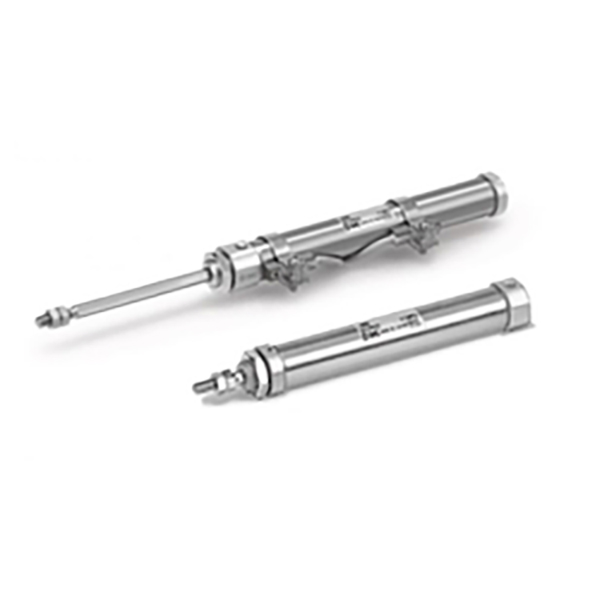

Produktöversikt

     SOLH CJ2K-serien är en icke-roterande minicylinder i rostfritt stål, härledd från CJ2 minicylinderfamiljen. Kärnfunktion: Sexkantig antirotationskolvstång integrerad med inre styrstruktur för att förhindra att kolvstången snurrar under förlängning och indragning. Idealisk för precisionsstationer där ändfixturen måste hålla fast vinkelläge. Antagande av 304 rostfritt stålrör, kompakt och lätt. Stöder tre driftlägen: dubbelverkande, enkelverkande fjäderretur, enkelverkande fjäderförlängning. Hålstorlekar: Φ10, Φ16. Fullt dimensionellt utbytbar med importerad original CJ2K. Valfri inbyggd magnetring kompatibel med M9BW magnetomkopplare. Allmänt antagen inom små automation, 3C-utrustning, precisionsverktyg och jiggtryckningsapplikationer.

Komplett modellkodningsförklaring

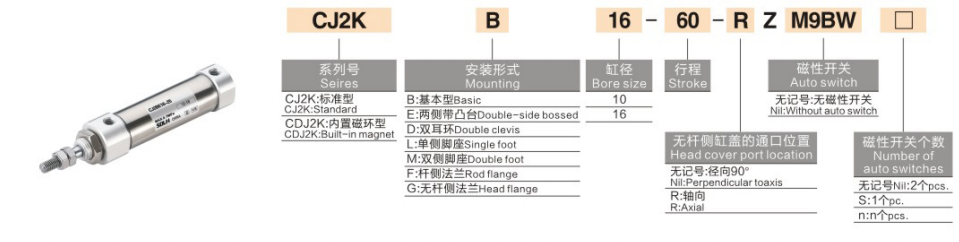

   1. Modellexempel:CJ2KB10-30SZ-M9BW-B

   2. Beställningsexempel

    CJ2KB10-30SZ-M9BW

     -- Icke-roterande minicylinder, grundmontering, hål 10, slag 30, enkelverkande fjäderretur, inbyggd magnetring, utrustad med M9BW magnetomkopplare.

Kärnstruktur och prestandafördelar

   1. Sexkantig kolvstång mekanisk antirotation (Core Advantage)

     -- Kolvstång med sexkantig tvärsektion matchad med främre styrbussning för att begränsa rotation i omkretsled.

     -- Anti-rotationsnoggrannhet: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Lös avböjningsproblem orsakade av fri vridning av vanlig rund kolvstång under fram- och återgående rörelse.

   2. 304 rostfritt stålrör, kompakt smal kontur

     -- Rostbeständighet och fuktsäker prestanda; cylindrisk struktur sparar installationsutrymme inuti kompakta utrustningsskåp.

   3. Flera driftlägen tillgängliga

     -- Dubbelverkande: Lufttillförsel på båda sidor, stabil dragkraft, föredraget för kontinuerlig massproduktion

     -- S Fjäderretur: Dra ut när den är spänningssatt, dra in automatiskt efter strömavbrott

     -- T Fjäderförlängning: Dra in när den är spänningssatt, automatisk förlängning efter strömavbrott för att uppfylla kraven på säkerhetsåterställning

   4. Diversifierade monteringsmöjligheter

     -- Bastyp, fotfäste L, fläns F, dubbel gaffel D. Stöder vertikal, horisontell och inverterad montering.

   5. Oljefri drift

     -- Förbelagt långvarigt fett inuti, kompatibelt med torr oljefri tryckluft för stabil långtidsdrift.

   6. Valfri magnetisk positionsdetektering

     -- Z-version utrustad med inbyggd magnet, samarbeta med M9BW-omkopplare för att skicka förlängnings-/indragningssignal på plats till PLC för automatisk förregling.

   7. Standard gummikudde

     -- Inbyggda gummikuddar i båda ändar för att absorbera kolvstötar och minska driftsljud.

Tekniska standardspecifikationer

   1. Teoretisk uteffekt @0,5 MPa (N)

Jämförelse av urval: CJ2K icke-roterande VS Standard CJ2 rundstång

    1. ✅ Föredrar CJ2K under dessa arbetsförhållanden

     -- Platta jiggar, växlingsgafflar eller positioneringsstift monterade på stångänden, lastavböjning är förbjuden;

     -- Små indexeringsverktyg som skjuter arbetsstycken inuti styrspåren;

     -- Linjär matning av kamera- och inspektionsfixturer som kräver konstant vinkel;

     -- Platta klämmor anslutna till kolvstången, vridning kommer att orsaka att material fastnar eller positioneringsfel.

   2. ❌ Standard CJ2 acceptabla scenarier

     -- Enkel utkastning, tryckande av runda arbetsstycken, ingen vinkelbegränsning på belastning, kostnadsprioritet.

3-stegs urvalsguide

   1. Bekräfta kravet mot vridning

     -- Platt/fyrkantig fixtur med positioneringsspår → Måste välja CJ2K icke-roterande version.

   2. Välj driftläge

     -- Kontinuerlig fram- och återgående och maximal dragkraft → Dubbelverkande (utan S/T-suffix)

     -- Förläng med luft, dra in automatiskt efter avstängning → S fjäderretur

     -- Dra in med luft, automatisk utmatning efter avstängning → T-fjäder förlängs

   3. Konfigurera sensor & montering

     -- PLC positionsåterkoppling krävs: Lägg till suffix Z (inbyggd magnet) + M9BW magnetomkopplare

     -- Monteringsval: Fläns F för montering av gaveln; Fot L för montering av sidoram; Dubbel gaffel D för svängningsrörelse med gångjärn

Typiska tillämpningsscenarier

     -- 3C Automation: PCB platt jigg tryckning, kontakten placeras i spår

     -- Optisk inspektionsutrustning: Kamera linjär matning med fast detekteringsvinkel

     -- Små verktyg och fixturer: Utkastning av platt arbetsstycke, materialmatning i styrslitsar

     -- Förpackningsmaskineri: Platt kartongplacering, liten etikett som trycker

     -- Laboratorieautomation & fuktiga verkstäder (rostfritt stålrör)

Standard pneumatisk kretsreferens

   1. Dubbelverkande tryckkrets

     -- AFC Luftfilter Regulator Smörjdon → 4V210-06 5/2 magnetventil → PU4-slang → CJ2KB16-60Z-M9BW

   2. Enkelverkande fjäderåterställningskrets

     -- AR tryckregulator → 3V210 3/2 magnetventil → CJ2KB10-30SZ

Försiktighetsåtgärder för användning

     -- Undvik överdriven radiell sidobelastning på kolvstången. Sidokraft accelererar slitaget på styrbussningarna och minskar antirotationsprecisionen.

     -- Installera ändbelastningen koaxiellt för att minimera vridmomentet.

     -- Installera AF-luftfilter uppströms för att förhindra att damm fastnar i styrenheten.

     -- Undvik långvarig höghastighetsdrift under fullt 0,7 MPa tryck; utnyttja gummikudden fullt ut.

     -- Fluorgummitätningsversion anpassningsbar för stark syra och alkaliska korrosiva miljöer.

Sammanfattning av en mening

     SOLH CJ2K rostfritt stål, icke-roterande hexagonal stav minicylinder ger exakt anti-twist linjär rörelse, tillgänglig i dubbel-/enkelverkande varianter med flera monteringsstilar, kompatibel med M9BW magnetiska strömbrytare, perfekt ställdon för 3C-testning, optisk inspektion och precision jiggulära positioneringsstationer där det är förbjudet.
