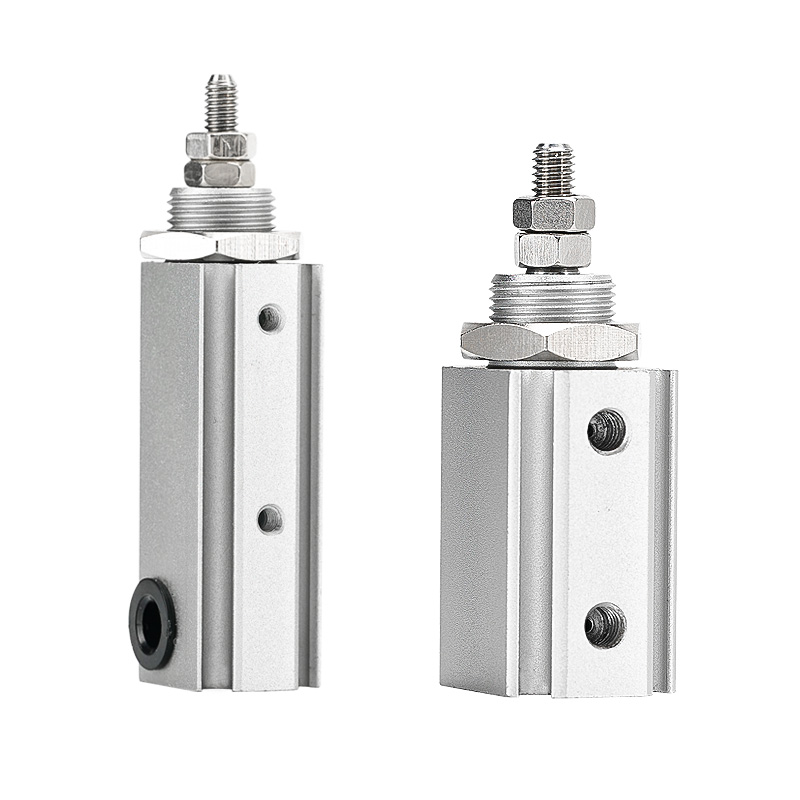

CJP2 Series Pin Cylinder (dubbelverkande)

CJP2-serien dubbelverkande stiftcylinder (kompakt mikrocylinder)

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH CJP2-serien är en kompakt dubbelverkande stiftcylinder. Kärnfördelar: ultrakort kropp, lätt struktur, stabil dubbelriktad dragkraft och pålitlig högfrekvent drift. Designad för dubbelriktad precision push-pull-rörelse i trånga utrymmen, medelstora mikrobelastningar och högcykelautomatiska stationer. Det är den vanliga modellen för mikro dubbelriktad linjär körning.

Kärnstruktur och designfunktioner

     -- Körläge: Dubbelverkande (lufttillförsel för både förlängnings- och indragningsslag). Borrningsområde: Ø4 / 6 / 10 / 16 mm, täcker mikro till små nyttolaster.

     -- Struktur: Extruderad aluminiumkropp (uppgraderad från traditionell mässingsversion), 55% ~ 65% lättare vikt. Utrustad med gummikuddar i båda ändar för att minska stötar och buller.

     -- Mångsidig montering: 6 monteringskonfigurationer tillgängliga: bastyp, panelfäste, flänsfäste, fotfäste, tappfäste och gaffelfäste för montering i flera riktningar.

     -- Sensorkompatibilitet: Alla specifikationer byggda med magnetisk ring, stödjer installation av två magnetiska brytare, inklusive minimal Ø4-hål och 5 mm slaglängd utan extra fästen.

     -- Material & Tätning: Hårdanodiserad aluminium + NBR tätningar, oljefri drift, lämplig för rena eller lätt oljiga miljöer. Mekanisk livslängd ≥3 miljoner cykler.

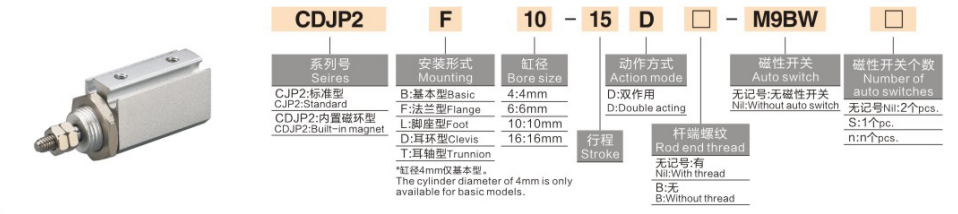

Komplett modellkodningsregel

  1. Modellexempel: CDJP2B10-15D-M9B

   2. Standardorderreferensexempel

     -- CJP2B6-20D: Bore 6, slag 20, dubbelverkande grundtyp, ingen magnetring

     -- CDJP2F4-10D: Bore 4, takt 10, panelfäste, inbyggd magnetring

     -- CDJP2B16-30D-2M9B：Borning 16, slag 30, bastyp, utrustad med två M9B-brytare

Universal Core tekniska specifikationer (@0,5 MPa, dubbelverkande)

Grundläggande konkurrensfördelar

   1. Ultrakort lättviktskropp

     -- Total längd förkortad med 6~9,5 mm jämfört med äldre CJP-modell, viktreducerad 55%~65%, perfekt för extremt begränsad installationslayout.

   2. Stabil dubbelriktad utgång

     -- Dubbelverkande design utan returfjäder. Dubbelriktad dragkraft är 30%~50% högre än motsvarande enkelverkande cylindrar, lämplig för 100g ~ 5kg nyttolaster.

   3. Högfrekvent och lågbrusdrift

     -- Gummikudde + lågfriktionstätning. Drifthastighet 50~500mm/s, stabil över 200cpm, stötljud ≤60dB.

   4. Flera montering & full magnetisk ring standard

     -- 6 monteringsformer anpassar sig till komplex verktygslayout. Magnetisk ring utrustad för alla storlekar, även minimal Ø4-hål stöder dubbla magnetiska brytare för bekväm positionsövervakning.

   5. Oljefri design & lång livslängd

     -- Kompatibel med rena produktionslinjer. Härdad aluminiumkropp och slitstarka tätningar säkerställer stabil drift över ≥3 miljoner cykler.

Monteringsalternativ och typiska industriella applikationer

    1. Monteringsformulär

     -- Grundtyp (B): Ändens yttre gänga axiell fixering för rak push-pull

     -- Paneltyp (F): Stomme inbäddad i utrustningspanelen för ultratunn layout

     -- Flänstyp (L): Stångsidoflänsfixering för vertikala belastningar

     -- Fottyp (T): Nedre fotfäste för horisontell lateral push-pull

   2. Typiska tillämpningsscenarier

     -- 3C Electronics: Mikrokomponentgrepp, spånutkastning, knapphållbarhetstest, miniatyrjiggkörning

     -- Precisionsutrustning: Mikroventilomkoppling, fiberpositionering, instrumentfinjustering, miniatyrreglagemanövrering

     -- Allmän automatisering: högfrekvent lastning/avlastning, etikettavdragning, korta arbetsstyckesöverföring

     -- Medicinsk utrustning: Litet instrument teleskopiskt rörelse, mikrovätskeframdrivning, precisionspositioneringsenheter

Jämförelse av urval: CJP2 VS CJ1 VS CJP mikrocylindrar

Snabbvalsguide i 3 steg

   1. Borrval baserat på nyttolast

     -- Ø4 ≤0,5kg；Ø6=0,5~1kg；Ø10=1~3kg；Ø16=3~5kg. Reserv ≥30 % säkerhetsmarginal.

  2. Strokebekräftelse

     -- Välj slaglängd efter önskad rörelse; prioritera kortare slag för stabil högfrekvent cykling.

   3. Konfigurationsmatchning

     -- Positionskontroll med sluten slinga: Utrusta två M9B magnetiska omkopplare för dubbelriktad positionsåterkoppling.

     -- Installationslayout: Paneltyp (F) för inbyggd utrustning; grundtyp (B) för axiell gängad montering.

Sammanfattning av en mening

     SOLH CJP2 kompakt dubbelverkande pneumatisk cylinder med ultrakort lättviktskropp, dubbelriktad stabil dragkraft, gummikudde och 6 monteringsvarianter; CDJP2-versionen inbyggd magnetisk ring kompatibel med M9-seriens brytare, idealiskt mikrolinjärt ställdon för dubbelriktade korttakts push-pull-uppgifter i 3C, precisionsinstrument och medicinsk automationsutrustning.
