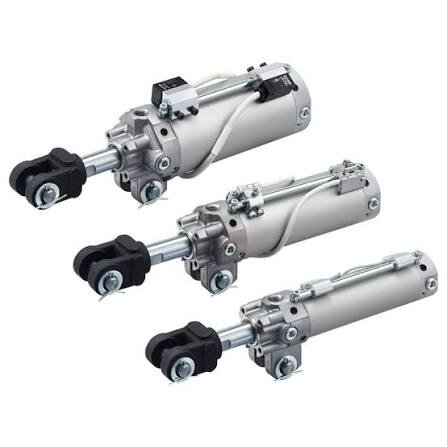

CKG1 (CKP1) serie klämcylinder | Stångmonterad kraftig cylinder med antimagnetiska brytare

Märke: SOLH by Richge Technology

1. Produktöversikt & kärnstrukturella skillnader

     SOLH CKG1/CKP1-serien är stångmonterade kraftiga spänncylindrar speciellt designade för svetsning och miljöer med stark magnetisk interferens. Tillgänglig i hålstorlekar φ40/50/63 mm med standardslag från 50 mm till 200 mm, den här serien är utrustad med original magnetiska brytare med antistarkt magnetfält som stöder 3-vägs montering. Med kompakt lättviktsstruktur, stabil drift under intensiv magnetisk interferens, tung klämkraft och justerbar rörelsehastighet, är den perfekt tillämpbar för bågsvetsning/punktsvetsfixturer, verktygsmaskinfixering och automatiserade tunga fastspänningsstationer. Serien är uppdelad i två modeller: CKG1 med standard inbyggda magnetringar och CKP1 med inbyggda magnetringar med hög effekt för olika antimagnetiska krav.

1.1 Series funktionell division

     • CKG1 (Standard magnetisk ring): Matchas med D-P3DWA / D-P4DW antimagnetiska omkopplare. Lämplig för vanliga starkmagnetiska miljöer och bågsvetsning stänksäkra scenarier. Valfria stänksäkra koder: -XC88 / -XC89 / -XC91, ger kostnadseffektiv och stabil anti-interferensprestanda för konventionella svetsstationer.

    • CKP1 (High Power Magnetic Ring): Utrustad med förbättrade inbyggda starka magnetiska ringar och kompatibel med D-P79WSE / D-P74L / Z högkvalitativa antimagnetiska brytare. Den ger starkare antimagnetisk interferens och mer stabil signalinduktion, idealisk för högmagnetiska fält och högfrekventa svetsningsförhållanden.

1.2 Unik stavmonterad struktur

     Monteringsstången för magnetomkopplaren är integrerad utformad på kolvstångssidan och stöder 3-vägsinstallation (överst / vänster / höger). Den inbäddade layouten undviker fixturstörningar och mekanisk kollision, vilket säkerställer flexibel kabeldragning och stabil signaldetektering i kompakta svetsfixturlayouter.

1.3 Kompakt uppgradering och utbytbar design

     Optimerad cylinderkroppsstruktur förkortar den totala längden med 7 mm för CKP1-40-modellen, med en minskning av totalvikten med 7 %. Modellen φ63-150 mm väger endast 1,82 kg. Fullt utbytbara installationsmått med traditionella CK1-serier av gammal typ, som ger direkt utbyte och uppgradering utan att modifiera fixturstrukturer.

1.4 Kraftfull och hållbar prestanda

     Adopterar dubbelverkande dubbelriktad styrbar struktur med standard dubbelsidig luftbuffert för stabil fastspänning och frigörande rörelse. Kolvstången genomgår hårdförkromningsbehandling, och cylinderkroppen antar hård anodiseringsprocess, vilket ger utmärkt slitstyrka och slaghållfasthet. Oljefri design anpassar sig till rena miljöer och tuffa svetsarbetsförhållanden med lågt underhåll.

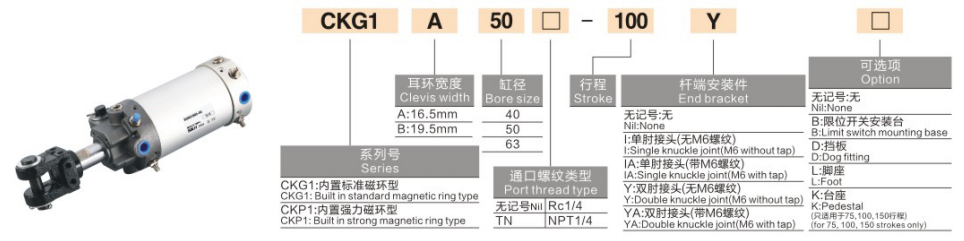

2. Komplettera modellnamnsregler och beställningsexempel

  1. Typiska modellexempel: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Exempel på standardbeställning

     • CKG1 Standard magnetisk konfiguration: CKG1A63-50YZ-P4DWL (Standard magnetisk ring, 16,5 mm ögonbredd, φ63 hål, 50 mm slaglängd, stångmonterad, med P4DWL antimagnetisk brytare)

     • CKP1 högeffekt magnetisk konfiguration: CKP1B40-75Z-P79WSE (Högeffektmagnetisk ring, 19,5 mm kraftig ögonbredd, φ40 hål, 75 mm slaglängd, stångmonterad, med P79WSE högkvalitativ antimagnetisk brytare)

3. Allmänna tekniska parametrar (20 ℃, 0,5 MPa standardtillstånd)

  3.1 Grundläggande specifikationer

     • Driftläge: Dubbelverkande (dubbelriktad styrbar fastspänning/frigöring)

     • Arbetstrycksområde: 0,05~1,0 MPa; Bevistryck: 1,5 MPa

     • Omgivningstemperatur: -10℃~60℃ (med magnetomkopplare); -10℃~70℃ (utan strömbrytare)

     • Kolvens arbetshastighet: 50~300mm/s (gänghastighetsreglering, icke-utskjutande cylinderkropp)

     • Buffertläge: Standard dubbelsidig luftbuffert; tillval förstärkt dubbelsidig luftbuffert (-X1515)

     • Smörjläge: Oljefri drift

     • Magnetisk switchfunktion: Professionell antistarkt magnetfältdesign, exklusiv 3-vägs stavmonterad installation

3.2 Teoretisk klämkraft (Enhet: kN @0,5 MPa)

3.3 Produktvikt (Enhet: kg @100 mm slaglängd)

4. Antistark magnetomkopplarmatchning (kärnfördel med stavmonterad typ)

     Installation & miljöfördelar: Den integrerade växelstångsstrukturen stöder godtycklig 3-riktningsinstallation, vilket effektivt undviker ansamling av svetsslagg och mekaniska fixturer. De matchade omkopplarna antar en professionell stänksäker och dammsäker design och anpassar sig helt till tuffa och komplexa svetsarbetsmiljöer med stabil och pålitlig signalutgång.

5. Typiska tillämpningsscenarier

     • Svetsfixturstationer: Specialiserad för bågsvetsning och punktsvetsning av arbetsstyckets fastspänning, stänksäker positionering och fixering av svetsverktyg. Professionell antimagnetisk och anti-stänkdesign löser problem med signaldrift och fel i svetsning av starka magnetiska miljöer.

     • Verktygs- och bearbetningscenter: Appliceras på fastsättning av arbetsstycket med tung belastning, formklämning och kortslags exakt positionering. Hög spännkraft och utmärkt antiavböjningskapacitet säkerställer stabil bearbetningstolerans.

     • Automatiserade tunga stationer: Lämplig för fastspänning av tunga pallar, överföringsbegränsning och placering av vändmekanism. Den ger konsekvent och stabil cyklisk verkan med stark miljöpåverkan.

     • Starka magnetfältsarbetsområden: Perfekt för stationer matchade med elektromagneter, fastspänning nära högfrekvensmotorer och positionering i starka magnetiska störzoner. Dedikerade antimagnetiska brytare garanterar 100 % tillförlitliga positionssignaler.

6. Snabb jämförelse mellan CKG1 och CKP1-serien

7. 3-stegs snabbvalsguide

   1. Val av hålstorlek: Välj hålstorlek baserat på faktisk spännbelastning. Följ regeln: teoretisk spännkraft ≥ faktisk last × 1,5 säkerhetsfaktor. φ40 för lätt belastning, φ50 för medelbelastning, φ63 för arbetsförhållanden med tung belastning.

   2. Slagval: Standardslag varierar från 50 mm till 200 mm. Reservera 5~10 mm extra slagmarginal enligt arbetsstyckets höjd för att förhindra mekanisk interferens under fastspänning.

   3. Konfigurationsmatchning

￮ Magnetisk ring & switch: Välj CKG1 + P4DW för vanliga svetsmiljöer; välj CKP1 + P79WSE för högfrekventa och högstörande svetsstationer.

￮ Specifikation för ögonbredd: C=12,5 mm för smalt installationsutrymme; A=16,5 mm för vanlig vanlig användning; B=19,5 mm för fastspänningsscenarier med tung last.

Sammanfattning av en mening

     SOLH CKG1/CKP1-serien stångmonterade kraftiga klämcylindrar är professionella antimagnetiska pneumatiska lösningar för svetsindustrier, med 3-vägs switchinstallation, oljefri drift, standard luftbuffert och utbytbar installationsstorlek. CKG1 ger kostnadseffektiv anti-AC magnetisk prestanda, medan uppgraderad CKP1 ger överlägsen AC/DC anti-interferenskapacitet, båda idealiska för stabil tung fastspänning i komplexa starka magnetiska och svetsmiljöer.
