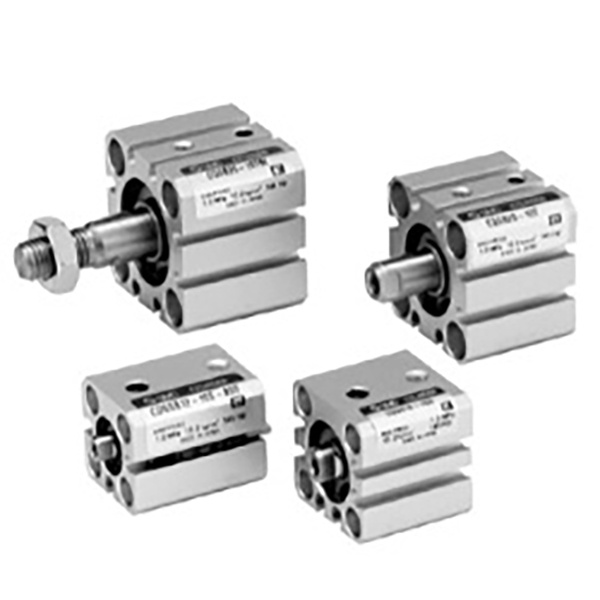

CQS-serien kompakt tunn cylinder

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH CQS-seriens tunn kompakta cylinder är utbytbar med SMC CQS-serien. Designad för begränsat installationsutrymme och högprecisionsapplikationer med kort slag. Fyrkantig ultratunn kropp, hålstorlek φ12~25 mm, uppgraderad högprecisionsversion baserad på CQ2-serien. Används ofta i halvledar-, 3C-elektronik och precisionsautomationsfixturer för fastspänning, skjutning och positionering.

Struktur och huvudfunktioner

     - Fyrkantig ultratunn kropp, kortare total längd än CQ2-modellen;

     -- Hård anodiserad aluminiumcylinder, förkromad kolvstång, hög styvhet;

     -- Kompletta varianter: standard enkelstav, tvillingstav, icke-roterande stav, långlivad XB24-version;

     -- CDQS inbyggd magnet för positionssensordetektering; sensorer på flera sidor, sensorn sticker inte ut utanför cylindern;

     -- Fast gummikudde i båda ändar, ingen luftkudde;

     -- Lågfriktionstätning med oljebehållare, oljefri drift, livslängd ≥5 miljoner cykler.

Modellkodningsregel

   1. Exempel: CDQSB20-50D-M9BW

     -- C: Inbyggd magnet (CDQS); nej C = icke-magnetisk CQS

     -- DQS: Serienamn

     -- B=enkelstav; W=tvillingstav; K=icke-roterande stång; KW=dubbel antirotationsstav

     -- 20: Hålstorlek 12/16/20/25 mm

     -- 50: Slaglängd 5~300mm

     -- D: Ny standardstruktur

     -- M9BW: Magnetströmbrytare

Tekniska specifikationer

Teoretisk dragkraft och dragkraft @0,5 MPa

Sammanfattning av en mening

     SOLH CQS ultrakompakt tunn pneumatisk cylinder med flera strukturella varianter, hög styvhet och kort kropp, idealiskt högprecisions-kortslagsställdon för 3C- och halvledarautomationsutrustning med begränsat utrymme.
