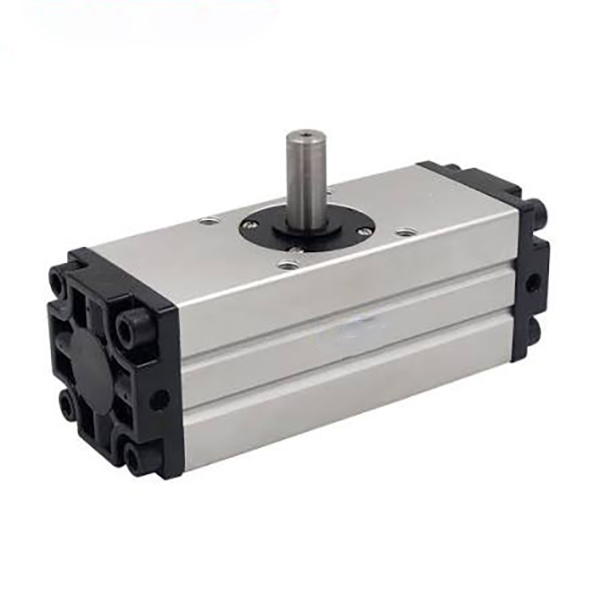

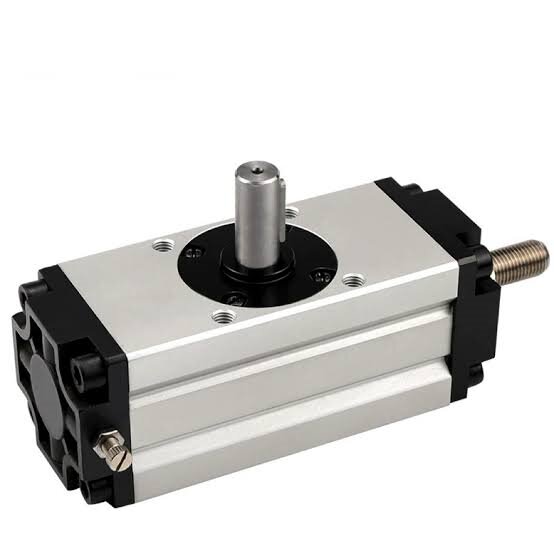

CRA1-serien Rotary Cylinder med kuggstång | Medium & Heavy Duty Swing Cylinder med högt vridmoment

Märke: SOLH by Richge Technology

1. Produktöversikt & kärnstrukturella funktioner

     SOLH CRA1-serien är en professionell medeltung och kraftig roterande kuggstångscylinder byggd för oscillerande rörelser med högt vridmoment. Med kuggstångsväxel med dubbla kolvar, justerbar luftkudde som tillval, flera monteringssätt och olika typer av utgående axel, täcker denna cylinder hålstorlekar från φ30 till φ100. Den anpassar sig perfekt till scenarier med 10–50 kg tung belastning, inklusive vändning av arbetsstycket, industriell ventildrivning och tung stationsindexering, och fungerar som den vanliga roterande lösningen med hög styvhet för tunga automatiserade produktionslinjer.

  1.1 Kuggstångsdrift med hög styvhet

     Cylindern har en synkron kuggstångs-och-pinion-transmission med två kolvar och levererar kraftfullt vridmoment och exceptionell strukturell styvhet. Det totala spelet kontrolleras inom ≤1°, medan versionen med φ30-hålet uppnår noll glapp. Den säkerställer ultrahög repetitionsnoggrannhet och stabil roterande rörelse under tunga belastningsförhållanden.

  1.2 Superhögt vridmoment

     Optimerad transmissionsstruktur ger branschledande vridmomentprestanda. Modellen med maximal φ100 borrning avger 108N·m vridmoment vid 0,5 MPa lufttryck, vilket till fullo uppfyller höga vridmomentkrav för tung rotation av arbetsstycket, stor ventildrift och indexering av tung utrustning.

  1.3 Valfri justerbar luftkudde

     Z-typ utrustad med dubbelsidig justerbar luftbuffertstruktur, som effektivt absorberar tröghetspåverkan under högfrekvent start-stopp-drift, minskar mekaniska vibrationer och körljud och skyddar utrustning och arbetsstycken samtidigt som den förbättrar den totala driftsstabiliteten och livslängden.

  1.4 Olika monterings- och axelalternativ

     • Monteringsstilar: Basic (B), Fot (L), Fläns (F) tillval, stöder flexibel installation för olika utrustningsstrukturer och utrymmeslayouter.

     • Skafttyper: Enkel axel (S), Dubbel axel (W), Nyckelaxel (Y) tillgänglig, kompatibel med olika lastanslutningsmetoder och antisladd vridmomentöverföringskrav.

  1.5 Kompakt och hållbar struktur

     Uppgraderad optimerad struktur minskar kroppsbredden med 14 % jämfört med traditionella gamla modeller, vilket sparar installationsutrymme avsevärt. Designad med dubbla sensorspår för flexibel montering av magnetomkopplare i D-M9-serien. Hård anodiserad cylinderkropp och hög slitstarka tätningskomponenter garanterar långvarig stabil drift.

  1.6 Oljefri och lång livslängd

     Standard oljefri driftdesign anpassar sig till rena verkstäder och allmänna industriella arbetsförhållanden utan extra smörjunderhåll. Premium slitstarka tätningar och korrosionsskyddande cylinderkropp förlänger den kontinuerliga livslängden avsevärt för frekvent cyklisk drift.

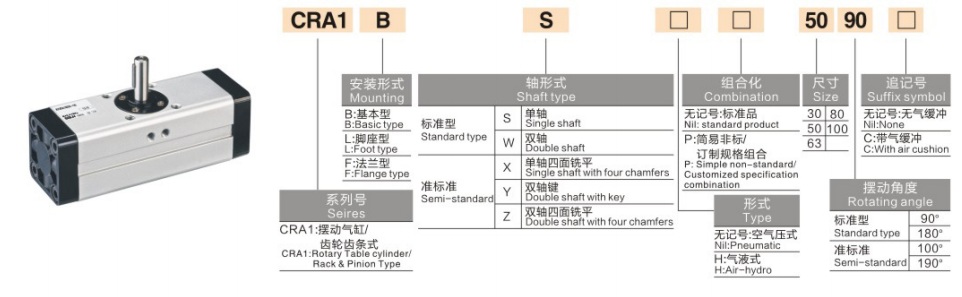

2. Komplettera modellnamnsregler och beställningsexempel

  1. Typiska modellexempel: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Exempel på standardbeställning

     • Standardmodell utan buffert: CRA1BS50-90 (φ50 hål, 90° svängning, enkelaxel, bastyp, ingen magnetisk ring)

     • Heavy-Duty buffertmodell: CDRA1BL80-180Z (φ80 hål, 180° svängning, dubbel axel, fotmontering, magnetisk ring & dubbel luftkudde)

3. Allmänna tekniska parametrar (20 ℃, 0,5 MPa standardtillstånd)

  3.1 Grundläggande specifikationer

     • Driftläge: Dubbelverkande kuggstångsdrift

     • Arbetsvätska: Tryckluft (oljefri drift)

     • Omgivningstemperatur: 0℃~60℃ (isfri miljö)

     • Arbetstrycksområde: 0,1~1,0 MPa; Bevistryck: 1,5 MPa

     • Glapp: ≤1° (φ30 hål uppnår noll glapp)

     • Svängvinkeltolerans: 0~+4°

     • Buffertläge: Icke-buffert / Dual-end justerbar luftkudde (Z-typ)

     • Magnetisk brytare: Kompatibel med D-M9-serien, dubbelsidig spårmontering

  3.2 Parametertabell för nyckelprestanda (@0,5 MPa)

4. Riktlinjer för kärnkonfiguration och urval

  4.1 Val av hålstorlek (baserat på vridmoment och belastning)

     • φ30: 3,5N·m vridmomentutgång, lämplig för applikationer med mikro medelbelastning (≤10 kg), såsom små ventilomkopplingar och miniatyrstationsindexering.

     • φ50: 9,3N·m vridmoment, idealisk för lätt-medelbelastning (10–20 kg) arbetsstycke 90° vändning och riktad positionering.

     • φ63: 17,0N·m vridmoment, perfekt matchande medelstor (20–30 kg) tung stationsstyrning och komponentrotationsuppgifter.

     • φ80: 32,0N·m vridmoment, applicerbar för medelhög belastning (30–40 kg) stora verktyg och fixtur roterande positionering.

     • φ100: 108N·m superhögt vridmoment, avsedd för tung belastning (40–50 kg) mekanisk rotation och stora industriella ventildrivningsscenarier.

  4.2 Val av svängvinkel

     • 90° standardvinkel: Designad för vinkelvändning och vertikal styrning, allmänt använd vid laddning/avlastning av arbetsstycket och ortogonal stationsväxling.

     • 180° standardvinkel: Lämplig för halvcykelrotation och fullständig vändning av arbetsstycket, vilket möjliggör dubbelriktad stationspositionering och reversering.

     • 100° / 190° specialvinkel: Anpassade icke-standardiserade vinklar för specialutrustning och personliga krav på stationsrörelser.

  4.3 Val av buffert och funktionell konfiguration

     • Z luftkudde: Obligatorisk för högfrekventa och tunga arbetsförhållanden, vilket effektivt eliminerar slutstötar, stabiliserar positioneringsnoggrannheten och reducerar driftsljud.

     • CDRA1 Version för magnetring: Inbyggd magnetisk ring för D-M9-seriens switchinstallation, stöder positionssignalåterkoppling i realtid och automatiserad PLC-länkkontroll.

     • Matchande skafttyp: Enkelaxel (S) för allmänna universella applikationer; dubbelaxel (W) för dubbelriktad synkron körning; kilaxel (Y) för höga krav mot vridmoment och halkskydd.

5. Typiska tillämpningsscenarier

     • Tung vändning av arbetsstycket: Pålitlig 90°/180° vändning och positionering för 10–50 kg arbetsstycken på verktygsmaskiner och automatiserade transportband, med hög styvhet och lågt spel för exakta upprepade rörelser.

     • Industriell ventildrivning: Används för automatisk öppning och stängning och fjärrstyrning av rörledningsventiler med stor diameter såsom vridspjällsventiler och kulventiler, vilket ger en stabil drivkraft med högt vridmoment.

     • Heavy-Duty Automatiserad Indexering: Används för 90°/180° precisionsindexering och fast positionering av tunga roterande bord och verktygsfixturer i monterings- och detekteringsstationer.

     • Tunga robotfogar: Fungerar som roterande drivenhet för tunga robotleder och sluteffektorer, och uppfyller kraven på hög styvhet och hög belastning.

     • Logistik & förpackningsutrustning: Idealisk för styrning, stapling och positionering av tunga materiallådor och pallar, anpassning till långvariga högfrekventa cykliska arbetsförhållanden med tung belastning.

6. 3-stegs snabbvalsguide

     1. Borrbekräftelse: Beräkna verkligt vridmoment baserat på arbetsstyckets vikt och rotationsradie med en säkerhetsfaktor ≥2. Välj φ30 för ≤10 kg, φ50 för 10–20 kg, φ63 för 20–30 kg, φ80 för 30–40 kg, φ100 för 40–50 kg.

     2. Vinkelbekräftelse: Välj 90° för rätvinklig styrning/vändning, 180° för halvcykelreversering och 100°/190° specialvinklar för anpassade rörelsekrav.

     3. Funktionsbekräftelse: Utrusta Z-luftkudde för högfrekvent drift med tung belastning; välj CDRA1 magnetisk version för signalåterkopplingskontroll; använd Y-kilad axel för halkskydd med högt vridmoment.

Sammanfattning av en mening

     SOLH CRA1-seriens roterande kuggstångscylinder ger superhögt vridmoment, ultralågt spel och valfri luftbuffertprestanda, vilket ger hög styvhet, stabila och hållbara precisionsrotationslösningar för 10–50 kg medeltunga och tunga industriella applikationer för vändning, indexering och ventildrivning.
