CXS Series Dual Rod Cylinder

CXS Series Twin Rod Cylinder | Högstyvhet nollrotations kompakt pneumatisk cylinder

Märke: SOLH by Richge Technology

Produktöversikt & kärnstruktur

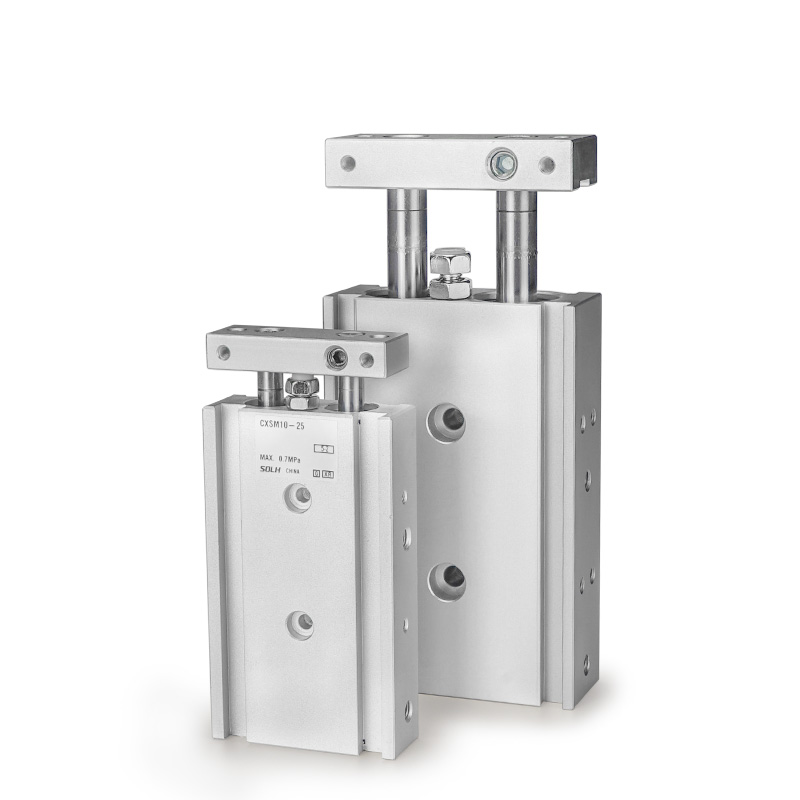

     SOLH CXS-serien är en tunn dubbelcylinder med hög styvhet som har en integrerad dubbelkolv- och dubbelstyrstavsstruktur. Med koaxiala dubbla stänger och synkron dubbelkolvsdrift, levererar den nästan dubbel dragkraft jämfört med enstaka cylindrar, parat med ultraexakt ±0,1° nollrotationsprestanda. Med utmärkt styvhet och stark sidobelastningsmotstånd kräver denna cylinder inga ytterligare styrtillbehör, perfekt lämpad för linjära rörelser med hög precision såsom pick-and-place, materialöverföring, positionering och lätt pressning i kompakta automatiserade utrymmen.

Kärnstrukturella fördelar

• Integration med dubbla kolvar och dubbla styrstång: Valfria glidlager (M) och kullager (L) konfigurationer med helt universella övergripande dimensioner, kompatibla med olika arbetsförhållanden och kostnadsbudgetar.

• Standard magnetisk & buffertdesign: Inbyggd magnetring (standard Z-suffix) reserverar positioner för direkt magnetisk omkopplarinstallation utan extra fästen. Dual-end gummibuffert levereras som standard; luftbuffert är tillval för modeller med stora borrhål för att eliminera stötar i hög hastighet.

• Inbyggd hög styvhet: Integrerad tvillingstavsstruktur förbättrar kraftigt den totala strukturella stabiliteten, motstår effektivt sido- och excentriska belastningar, vilket säkerställer stabil och repeterbar linjär rörelsenoggrannhet.

Kärnunderserieklassificering (lager & stångtyp)

CXS-serien täcker fyra vanliga modeller, helt matchande låghastighets tung last, höghastighetsprecision och bilaterala genomgående arbetsscenarier för kompakt automationsutrustning.

Kompletta modellnamnsregler

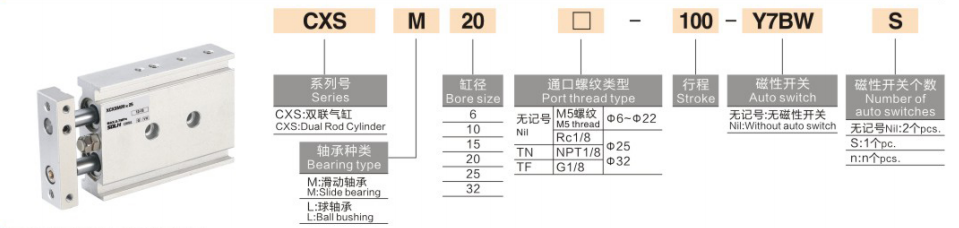

Modellexempel: CXSM20-50Z-M9B

1. Namnkodsdefinition

1. Seriekod: CXS + lager & stångtyp (M / L / WM / WL)

2. Borrstorlek: 6 / 10 / 15 / 20 / 25 / 32 mm (full standard hålområde)

3. Standard Stroke: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100 mm (max slaglängd: 100 mm)

4. Konfiguration av buffert och magnetisk ring

￮ Z: Standardkonfiguration (inbyggd magnetisk ring + gummibuffert med dubbla ändar, kompatibel med magnetisk switchinstallation)

￮ AZ: Luftbuffert (endast för φ20/25/32 stora hål, för höghastighets- och tunga stötskyddsscenarier)

￮ Inget Z-suffix: Icke-magnetisk typ (installation av magnetomkopplare är inte tillgänglig)

5. Magnetisk brytare: Tillval D-M9B, D-A93, D-M9N och andra modeller; direkt installerad på styrstångens sidospår utan monteringsfästen

6. Låsenhet (valfritt): R (förläng ändlås), P (förläng ändlås)

Allmänna tekniska standardparametrar

(Standard testförhållanden: 20℃ normal temperatur, torr luft)

• Driftläge: Dubbelverkande dubbelkolvssynkrondrift (dubbel dragkraftsutgång)

• Arbetstrycksområde: 0,1~0,7MPa (minsta arbetstryck: 0,1MPa)

• Bevistryck: 1,05 MPa

• Omgivningstemperatur: -10℃~60℃ (isfri konventionell miljö)

• Drifthastighet: 30~300 mm/s (CXSL höghastighetstyp upp till 400 mm/s)

• Anti-rotationsnoggrannhet: ±0,1° (ultra-hög precision, nästan noll vridning)

• Buffertläge: Gummibuffert med dubbla ändar som standard; luftbuffert (AZ) tillval för φ20/25/32 hål

• Rörportstorlek

￮ φ6/10/15: M5×0,8

￮ φ20/25/32: Rc1/8

• Monteringsmetod: 3-sidig montering (botten / topp / sida), flexibel installation anpassad till olika kompakta utrustningslayouter

Teoretiska dragkrafts- och spänningsdata (@0,5 MPa, enhet: N)

Dubbelkolvstruktur gerdubbel utgångskraft jämfört med enkolvscylindrar av samma hålstorlek

Snabbvalsguide

1. Val av lager & stångtyp: Välj CXSM för slitstarka och tunga arbetsförhållanden; välj CXSL för hög hastighet och ultrasmidig drift; anta CXSWM/CXSWL för bilateral genomgående stavutgång och dubbelsidig driftkrav.

2. Val av magnetisk konfiguration: Välj Z-suffix med inbyggd magnetring för slagpositionsdetektering; utelämna Z-suffix för icke-magnetiska tillämpningsscenarier.

3. Val av buffertkonfiguration: Utrusta AZ-luftbuffert för höghastighets-, långslags- och högpåverkande arbetsförhållanden; anta standard gummibuffert för konventionella allmänna scenarier.

4. Val av borrning och slag: Bekräfta hålstorlek enligt faktiska krav på dragkraft och belastning; standardslagområdet är 5~100 mm med en maximal slaglängd på 100 mm.

Sammanfattning av en mening

     SOLH CXS-seriens dubbelstångscylinder har dubbelkolvs dubbeltryckseffekt, ±0,1° nollrotationsprecision, hög lateral belastningsmotstånd och valfri luftbuffert, vilket fungerar som en kostnadseffektiv högprecisionsdrivlösning för kompakta automatiserade positionerings-, press- och överföringsstationer.
