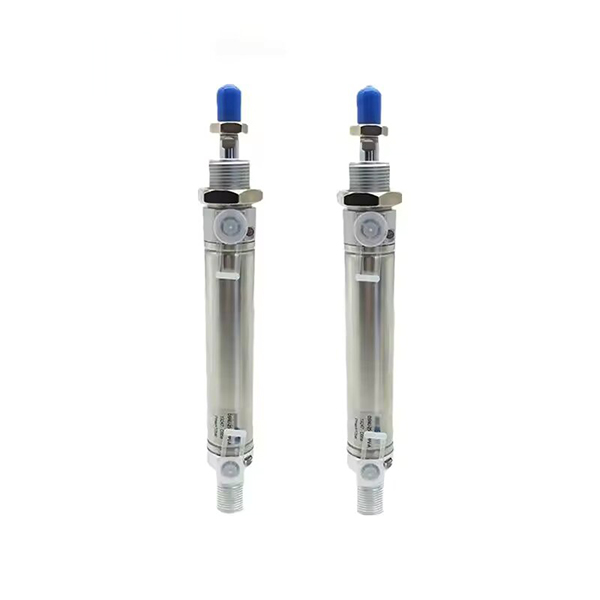

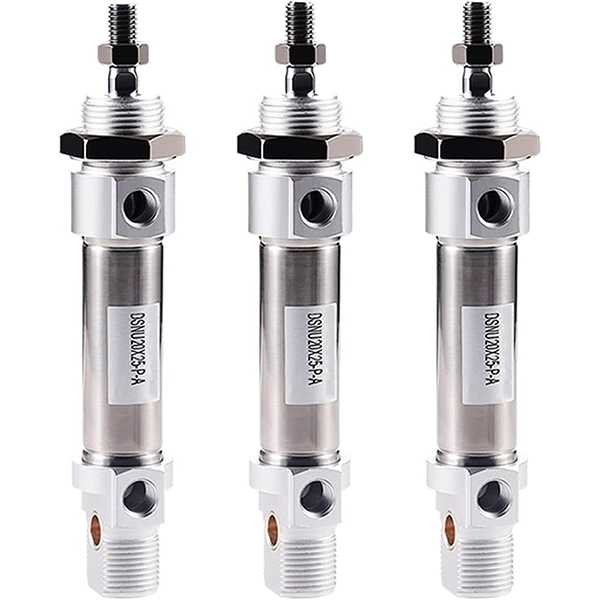

DSNU-seriens minicylinder i rostfritt stål | ISO 6432 Standard korrosionsbeständig pneumatisk cylinder

Märke: SOLH by Richge Technology

1. Produktöversikt & kärnstrukturella funktioner

     SOLH DSNU-serien är en högpresterande pneumatisk minicylinder i rostfritt stål som är helt kompatibel med ISO 6432 och CETOP RP52P internationella standarder. Den täcker ett hål från φ8 till φ63 mm, med fullt SUS304 cylinderrör och kolvstång i rostfritt stål, självjusterande pneumatisk dämpning, överlägsen korrosionsbeständighet och ultralång livslängd. Kompatibel med FESTO DSNU, SMC CM2 och Airtac MG-serierna används den i stor utsträckning i livsmedel, läkemedel, elektronik, förpackningar, textil och speciella automatiserade scenarier med fuktiga, svaga syror och svaga alkaliska arbetsförhållanden.

  1.1 Global standard och fullständig utbytbarhet

     Tillverkad i strikt enlighet med ISO 6432 och CETOP RP52P universella industristandarder, är alla monteringsdimensioner och gränssnittsspecifikationer globalt enhetliga. Den uppnår fullständig utbytbarhet med vanliga internationella minicylindrar av märket, vilket stöder utbyte av noll modifiering och batchuppgradering av standardautomatiserad utrustning.

  1.2 Helt rostfritt stål korrosionsbeständig struktur

     Använder premium SUS304 cylinderrör och kolvstång i rostfritt stål, matchat med smidda aluminiumlegeringar. Den integrerade materialstrukturen ger utmärkt rostbeständig, korrosionsskyddande och höghållfast prestanda, perfekt anpassad till tuffa miljöer som hög luftfuktighet, damm, svag syra och svag alkali, vilket vida överträffar vanliga minicylindrar i aluminium i hållbarhet.

  1.3 Rullpressad fast struktur

     Antagande av professionell rullpressningsteknik för anslutning av ändlock med tät och fast övergripande struktur, enastående vibrationsmotstånd och stabil drift. Den strömlinjeformade runda raka formen har enkel struktur och bekväm daglig demontering och underhåll, vilket minskar senare driftskostnader.

  1.4 Diversifierade rörelse- och korta kompakta alternativ

     • DSNU dubbelverkande: Luftintag med dubbla ändar fram- och återgående rörelse, den mest universella standardtypen för konventionell linjär automation.

     • DSNU-...-P Single Acting (Push Out): Fjäder push-out struktur, automatisk förlängning efter strömavbrott för scenarier för säkerhetsåterställning.

     • DSNU-...-R Single Acting (Pull Back): Fjäderreturstruktur, automatisk indragning efter strömavbrott för skyddande positioneringsmekanismer.

     • DSNU-...-PPV självjusterande kudde: Intelligent självjusterande pneumatisk buffert med dubbla ändar, ingen manuell justering krävs, lämplig för höghastighetsdrift med fullt tryckområde.

     • DSNU-S Short Type: 35 mm kortare i total längd och 40 % smalare i bredd än standardtyp, anpassad för installationsscenarier med extremt smala utrymmen.

  1.5 Uppgraderat kudde & lågfriktionstätningssystem

     Standardutrustad med elastisk buffertdyna (P) för grundläggande ljud- och stötdämpning; valfri innovativ PPV självjusterande luftkudde, anpassning till 0,1~1,0MPa fullt tryckområde med automatisk adaptiv buffring för frekventa rörelser i hög hastighet. Utrustad med dubbelriktad lågfriktionskomposittätning och inbyggt oljelagringsspår, har cylindern ultralågt starttryck, stabil oljefri drift och en livslängd på över 8 miljoner cykler.

  1.6 Precisionsmagnetisk induktionskonfiguration

     Valfri inbyggd magnetring (A-kod) är kompatibel med FESTO SMT- och SMC M9B-seriens magnetiska strömbrytare, förverkligar exakt kolvpositionsdetektering i realtid och PLC-signallänkkontroll, stöder automatisk cykelpositionering och intelligent övervakning.

2. Komplettera modellnamnsregler och beställningsexempel

 1. Typisk modellstruktur: DSNU25-100-PPV-A-MQ

  2. Exempel på standardbeställning

     • Dubbelverkande PPV-kudde magnetisk modell: DSNU32-75-PPV-A-MQ (32 mm hål, 75 mm slaglängd, sidoflänsmontering, magnetisk utrustad)

     • Korttyp dubbelverkande elastisk kuddemodell: DSNU-S20-50-P-A (20 mm hål, 50 mm slaglängd, ultrakompakt kort kropp, magnetisk utrustad)

     • Enkelverkande vårreturmodell: DSNU16-30-R-P-A (16 mm hål, 30 mm slaglängd, fjäderåterställning, magnetisk utrustad)

3. Tekniska kärnparametrar (standardtyp)

4. 0,5 MPa teoretiskt referensdiagram för dragkraft och spänning (enkelstav)

  4.1 Dubbelverkande (DSNU) prestationsdata

  4.2 Enkelverkande (DSNU-R Spring Return) prestandadata

5. Monteringsformulär och härledda modeller

  5.1 Diversifierade universella monteringsmetoder

     • MQ lateral portfläns: Standardfläns fast montering med sidoluftintag, den mest universella typen för konventionell automationslayout

     • MA axiell portfläns: Axialt luftintagsdesign, speciellt anpassad för begränsat axiellt installationsutrymme

     • MH direktfäste: Ändskydd direkt fixerande struktur, ultratunn kropp för installation med smala utrymmen

     • KP Spännenhet: Inbyggd låsfunktion för godtycklig slagpositionsfixering och anti-offsetpositionering

     • FA/FB främre/bakre fläns: Främre och bakre plattflänsfästning, helt kompatibel med ISO-standard monteringstillbehör

  5.2 Kärnderivatserier

     • DSNU Standard: Universal dubbelverkande typ med resår eller luftbuffert för allmän automatisering

     • DSNU-S Short Type: Kompakt förkortad kropp, exklusiv för installationsscenarier med extremt smala utrymmen

     • DSNU-…-P/R enkelverkande: Fjäderutskjutning / fjäderretur enkelverkande modeller för säkerhetsåterställning av arbetsförhållanden

     • DSNU-...-PPV självjusterande kudde: Intelligent adaptiv buffring, föredragen för frekvent cyklisk drift med hög hastighet

6. Jämförelse av urval av DSNU vs CM2 vs MG

7. 3-stegs snabbvalsguide

     1. Borrval: Välj lämplig hålstorlek enligt den faktiska lastvikten, reservera mer än 50 % säkerhetsmarginal. Prioritera DSNU-serien för höghastighetsdrift, korrosionsbeständighet och internationella standardmatchningskrav.

     2. Slagval: Faktiskt arbetsslag plus 10~20mm säkerhetsmarginal; följ standardslaggränser: dubbelverkande ≤500 mm, enkelverkande ≤150 mm.

     3. Funktionell konfiguration: Välj PPV självjusterande luftkudde för höghastighetsdrift (>500 mm/s); välj DSNU-S kort typ för smalt installationsutrymme; match A magnetisk ring + SMT/M9B-brytare för automatisk positionsdetektering.

Sammanfattning av en mening

     SOLH DSNU ISO 6432 minicylinder i rostfritt stål har en fullständig korrosionsbeständig rostfri stålstruktur, självjusterande intelligent buffring, oljefri drift med lång livslängd och diversifierade monteringsalternativ, som fungerar som en högstandard universal minicylinderlösning för livsmedels-, läkemedels-, elektronisk och tuff miljöautomationsutrustning.
