HFZ Series linjärstyrda parallella pneumatiska gripdon

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH HFZ-serien är en parallellgripare med hög styvhet utrustad med integrerad linjär styrning av rulle/kula, driven av synkron mekanism med dubbla kolvar och kuggstång. Fullt utbytbar med SMC MHZ2-serien.

     Tre driftvarianter tillgängliga:

     -- HFZ: Dubbelverkande standardtyp

     -- HFSZ: Enkelverkande normalt stängd (fjäderklämma, avstängningshållning)

     -- HFTZ: Enkelverkande normalt öppen (fjäderfrigöring, strömavstängning öppen) Lämplig för allmän lätt och medelstor belastning precisionsklämning, automatiserad montering och robotsluteffektorapplikationer.

Kärnstruktur och operativ princip

  1. Växellåda: Dubbel kolv + kuggstångssynkrondrift. Två käftar bibehåller perfekt parallell rörelse utan förskjutning eller avböjning.

  2. Styrsystem: Integrerad linjär styrning med rulle/kula med lokaliseringsstift på botten för att förhindra växling. Utmärkt styvhet, hög repeteringsnoggrannhet och stark motståndskraft mot offset belastning.

  3. Driftlägen

     -- HFZ Dubbelverkande: Lufttillförsel för öppen/stäng, universell kontinuerlig produktion

     -- HFSZ Enkelverkande NC: Lufttillförsel öppnar käftar; fjäder klämmer fast vid luftavstängning (avstängning av arbetsstycket)

     -- HFTZ enkelverkande NEJ: Lufttillförsel stänger käftarna; fjädern öppnas när luften stängs av (automatisk avstängning)

  4. Konstruktion: Aluminiumlegeringskropp, käftar i rostfritt stål, inbyggd magnetring. Dubbelsidiga magnetiska brytarspår; multimonteringsytor: botten / sida / genomgående hål.

  5. Positionsnoggrannhet: ±0,01 mm (hål 6~25); ±0,02 mm (hål 32~40), stabil under högfrekvent cykling.

Komplett modellkodningsregel

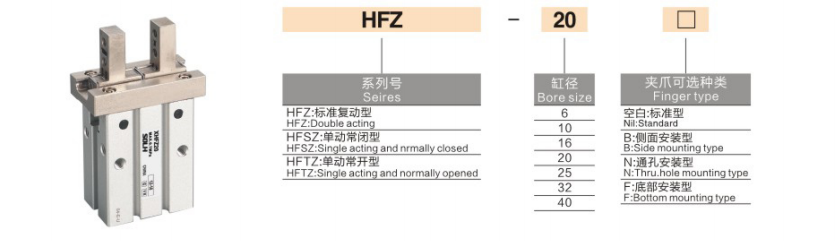

 1. Modellexempel:HFZ20N-M9BW

 2. Standardorderreferens

     HFZ25N-M9BW Borrning 25, dubbelverkande, genomhålsfäste, M9B magnetomkopplare med 1m kabel.

Universal Core tekniska specifikationer

Referenstabell för slag och klämkraft (0,5 MPa, standardbackar)

⚠️ Viktig anmärkning: Den effektiva klämkraften minskar när käftförlängningens längd L ökar. Lastverifiering med säkerhetsfaktor ≥1,5 är obligatorisk.

Föredragna applikationsscenarier

  ✅ Välj HFZ-serien om:

     -- Behöver direkt ersättare för SMC MHZ2; kräver enkelverkande avstängningsfunktion för håll/släpp

     -- Lätt och medelstor precision parallell fastspänning: 3C elektronik, precisionshårdvara, formsprutning, förpackningsutrustning

     -- Hög styvhet och offset belastningsmotstånd krävs för robotändeffektor- och precisionsmonteringsstationer

     -- Flexibel montering i flera riktningar: installation genom hål / sida / botten för kompakt integrerad mekanism

Riktlinjer för nyckelval

   1.Välj hålstorlek enligt arbetsstyckets vikt och spännläge (yttre / inre grepp), se till att spännkraften är ≥1,5 gånger den faktiska belastningen

   2. Val av driftläge

     -- Strömavstängd kontinuerlig klämning → HFSZ normalt stängd

     -- Automatisk avstängning → HFTZ normalt öppen

     -- Kontinuerlig massproduktion utan krav på säkerhetsfjäder → HFZ dubbelverkande

  3. Monteringsval: Standard gängat hål (tomt) / genomgående hål (N) / sidofäste (B) för att passa plattform eller fäste

  4. Positionsdetektering: Utrusta -M9□ magnetiska strömbrytare, dubbla sidor stöder 2 brytare för öppen och stängd signalåterkoppling

  5. Offset lastkontroll: Begränsa käftförlängningslängden L, undvik att överskrida det tillåtna böjmomentet för linjär styrning

Sammanfattning av en mening
